Page 1137 of 4378
Klj . 2 ba
92003 Mustang Workshop Manual
17. 11. 2011file:///C:/Ford/2000 - 2004/tsocache/SHEF_4464/S3B~us~en~ ...
Page 1138 of 4378

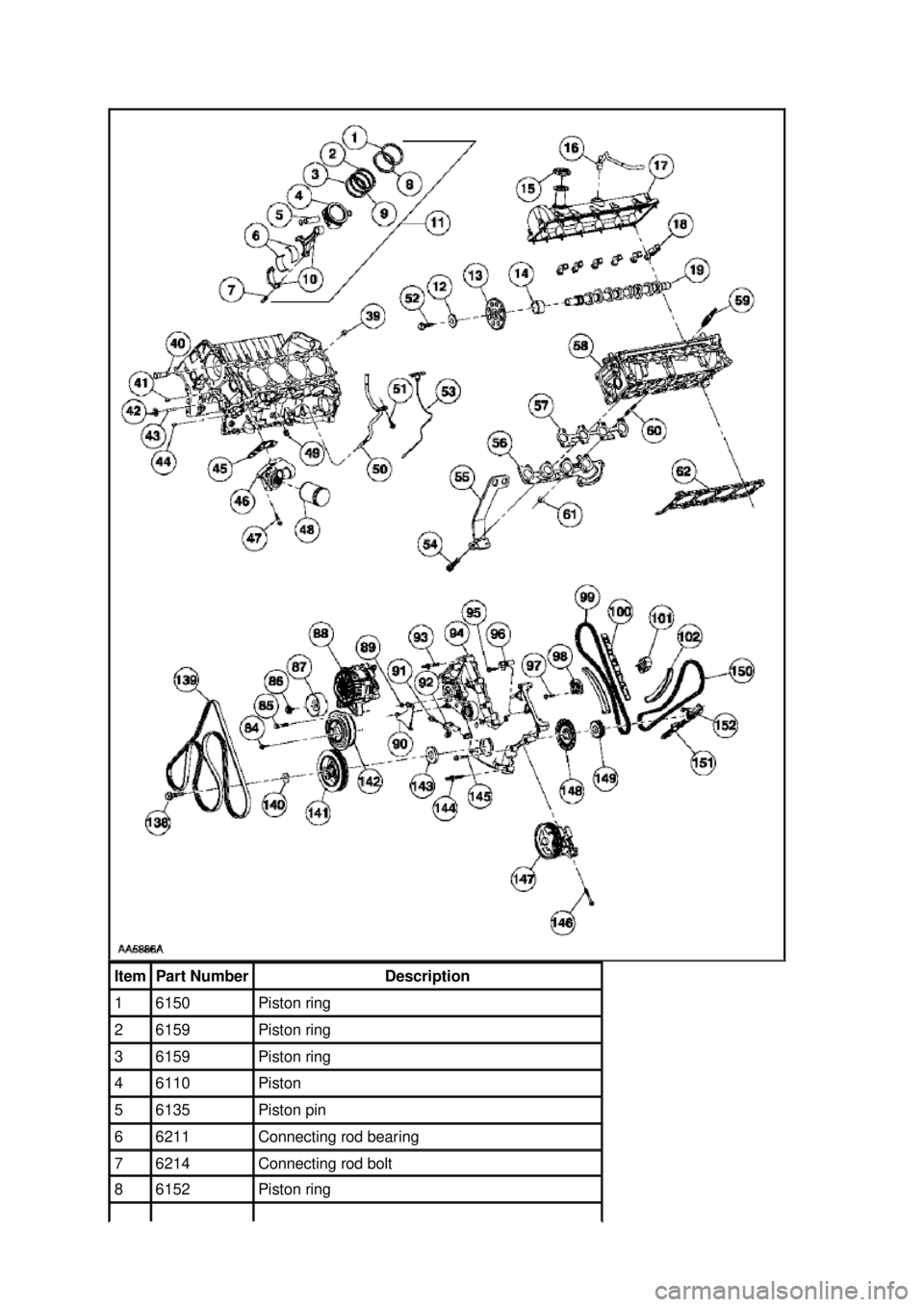

Item Part Number Description
1 6150 Piston ring
2 6159 Piston ring
3 6159 Piston ring
4 6110 Piston
5 6135 Piston pin
6 6211 Connecting rod bearing
7 6214 Connecting rod bolt
8 6152 Piston ring Klj . 3 ba
92003 Mustang Workshop Manual
17. 11. 2011file:///C:/Ford/2000 - 2004/tsocache/SHEF_4464/S3B~us~en~ ...
Page 1139 of 4378

9 6161 Piston ring
10 6200 Connecting rod assy.
11 6100 Piston and rod assy (8 req'd)
12 N806164 Washer
13 6256 Camshaft sprocket
14 6265 Camshaft sprocket spacer
15 6766 Oil filler cap
16 6C324 Crankcase vent connector and hose
17 6582 Valve cover
18 6B280 Camshaft bearing cap
19 6250 Camshaft
20 9H308 Idle air control valve inlet tube
21 N806155 Bolt (2 req'd)
22 9F715 Idle air control valve
23 N806154 Bolt (4 req'd)
24 9F670 Idle air control gasket
25 9E926 Throttle body
26 9E936 Throttle body gasket
27 9A589 Throttle body gasket
28 N807309 Bolt (3 req'd)
29 9728 Bracket
30 N806154 Bolt (5 req'd)
31 9D476 EGR valve gasket
32 9D460 EGR valve
33 W701625 Bolt (2 req'd)
34 N811017 Stud bolt (4 req'd)
35 9F792 Fuel injection supply manifold
36 9D477 EGR valve to exhaust manifold tube
37 9E498 Main emission vacuum control connector
38 12A522 Engine control sensor extension wire
39 N806459 Dowel (4 req'd)
40 8555 Water bypass tube
41 N646419 Dowel (2 req'd)
42 W623454 Washer (2 req'd)
43 N806040 Dowel (2 req'd)
44 N806007 Dowel (2 req'd)
45 6A636 Oil filter adapter gasket
46 6881 Oil filter adapter (manual transmission)
47 N806156 Bolt (4 req'd)
48 6714 Oil bypass filter
49 N87838 Dowel
50 Klj . 4 ba
92003 Mustang Workshop Manual
17. 11. 2011file:///C:/Ford/2000 - 2004/tsocache/SHEF_4464/S3B~us~en~ ...
Page 1140 of 4378

6754 Oil level indicator tube
51 N806155 Bolt
52 N806139 Bolt
53 6750 Oil level dipstick
54 N811363 Bolt (2 req'd)
55 18198A Engine lifting eye
56 9430 Exhaust manifold
57 9448 Exhaust manifold gasket
58 6049 Cylinder head, RH
59 12405 Spark plug
60 W701681 Stud (8 req'd)
61 W701706 Nut (8 req'd)
62 6051 Head gasket
63 N807071 Bolt
64 10153 Generator mounting bracket
65 N811011 Bolt (2 req'd)
66 8549 Water outlet connector
67 10884 Water temperature indicator sender unit
68 N808130 Bolt (9 req'd)
69 N806807 O-
ring 70 N807309 Bolt (2 req'd)
71 12A366 Coil on plug (8 req'd)
72 9F593 Fuel injector
73 8575 Water thermostat
74 9424 Intake manifold
75 N806139 Bolt
76 N806164 Washer
77 6256 Camshaft sprocket
78 6265 Camshaft sprocket spacer
79 N807352 Bolt (4 req'd)
80 6A505 Valve cover
81 6758 Crankcase ventilation tube
82 N806070 Bolt (24 req'd)
83 6B280 Camshaft bearing cap
84 N806282 Bolt (4 req'd)
85 N807173 Bolt (2 req'd)
86 N808102 Bolt
87 19A216 Belt idler pulley
88 10300 Generator
89 N804178 Nut (2 req'd)
90 19A439 Bracket
91 Klj . 5 ba
92003 Mustang Workshop Manual
17. 11. 2011file:///C:/Ford/2000 - 2004/tsocache/SHEF_4464/S3B~us~en~ ...
Page 1141 of 4378

N806155 Bolt (2 req'd)
92 6C315 Crankshaft position sensor
93 N806300 Stud bolt (5 req'd)
94 6C086 Engine front cover
95 N806155 Bolt
96 6B288 Camshaft position sensor
97 N606543 Bolt (4 req'd)
98 6L266 Timing chain tensioner
99 6268 Timing chain belt
100 6K297 Timing chain cover
101 6M269 Timing chain tensioner
102 6L253 Timing chain tensioner arm
103 N806184 Bolt (3 req'd)
104 19D629 A/C compressor
105 8501 Water pump
106 N806177 Bolt (4 req'd)
107 N806183 Bolt (4 req'd)
108 6621 Oil pump
109 N806201 Woodruff key
110 6333 Crankshaft main bearing (5 req'd)
111 6A341 Crankshaft thrust washer (3 req'd)
112 6C357 Crankshaft main bearing side bolt (10 req'd)
113 6010 Cylinder block
114 9439 Intake manifold gasket (2 req'd)
115 6083 Head gasket
116 6505 Exhaust valve (8 req'd)
117 6507 Intake valve (8 req'd)
118 87838 Pipe plug (8 req'd)
119 12405 Spark plug (8 req'd)
120 6F087 Dowel
121 9431 Exhaust manifold
122 6C501 Valve tappet (16 req'd)
123 6529 Rocker arm (16 req'd)
124 6049 Cylinder head, RH
125 W701681 Stud (8 req'd)
126 9Y431 Exhaust manifold gasket
127 9F485 EGR valve tube to manifold connector
128 W701706 Nut (8 req'd)
129 181198A Engine lifting eye
130 6A517 Valve stem seal (16 req'd)
131 6513 Valve spring (16 req'd)
132 Klj . 6 ba
92003 Mustang Workshop Manual
17. 11. 2011file:///C:/Ford/2000 - 2004/tsocache/SHEF_4464/S3B~us~en~ ...
Page 1142 of 4378

6514 Valve spring retainer (16 req'd)
133 6518 Valve spring retainer key (32 req'd)
134 6065 Cylinder head bolt (20 req'd)
135 6C255 Camshaft
136 9J434 EGR transducer
137 N807309 Bolt (2 req'd)
138 N806139 Bolt
139 8620 Drive belt
140 N806165 Washer
141 6316 Crankshaft pulley
142 8A528 Water pump pulley
143 6700 Crankshaft front seal
144 N808793 Stud bolt (2 req'd)
145 N806177 Bolt (6 req'd)
146 N806176 Bolt (3 req'd)
147 3A674 Power steering pump
148 12A227 Ignition pulse ring
149 6306 Crankshaft sprocket (2 req'd)
150 6268 Timing chain/belt
151 6K297 Timing chain guide
152 N804958 Bolt (4 req'd)
153 6A338 Crankshaft main bearing (4 req'd)
154 6A346 Crankshaft main bearing cap dowel pin (10 req'd)
155 6345 Crankshaft main bearing cap bolt (9 req'd)
156 N806155 Bolt (2 req'd)
157 W701240 Bolt (16 req'd)
158 6675 Oil pan
159 6710 Oil pan gasket
160 N605904 Bolt
161 6622 Oil pump screen cover and tube
162 N806180 Spacer
163 6K258 Crankshaft main bearing cap stud
164 6325 Main bearing cap (5 req'd)
165 6A339 Crankshaft thrust main bearing
166 N602549 Bolt
167 6303 Crankshaft
168 7563 Clutch pressure plate
169 7550 Clutch disc
170 N808139 Bolt (6 req'd)
171 6375 Flywheel (manual transmission)
172 N811363 Bolt (2 req'd)
173 Klj . 7 ba
92003 Mustang Workshop Manual
17. 11. 2011file:///C:/Ford/2000 - 2004/tsocache/SHEF_4464/S3B~us~en~ ...
Page 1143 of 4378
