2004 MITSUBISHI ENDEAVOR Service Repair Manual

Page 3841 of 3870

MITSUBISHI ENDEAVOR 2004  Service Repair Manual
2004 Mitsubishi Endeavor LS
2004 SYSTEM WIRING DIAGRAMS Mitsubishi - Endeavor

Page 3842 of 3870

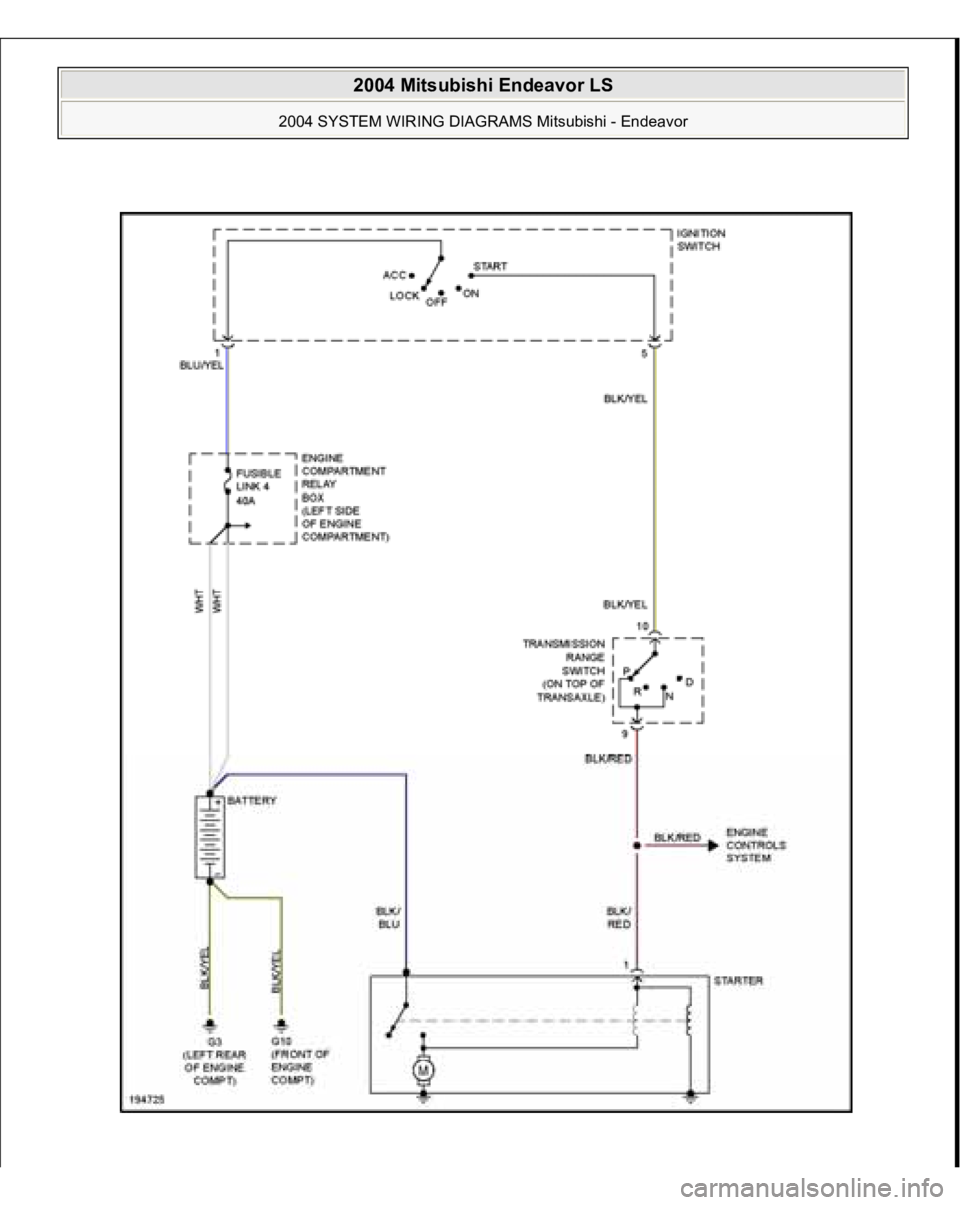

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 43: Starting Circui
t
SUPPLEMENTAL RESTRAINTS
2004 Mitsubishi Endeavor LS
2004 SYSTEM WIRING DIAGRAMS Mitsubishi - Endeavor

Page 3843 of 3870

MITSUBISHI ENDEAVOR 2004  Service Repair Manual
2004 Mitsubishi Endeavor LS
2004 SYSTEM WIRING DIAGRAMS Mitsubishi - Endeavor

Page 3844 of 3870

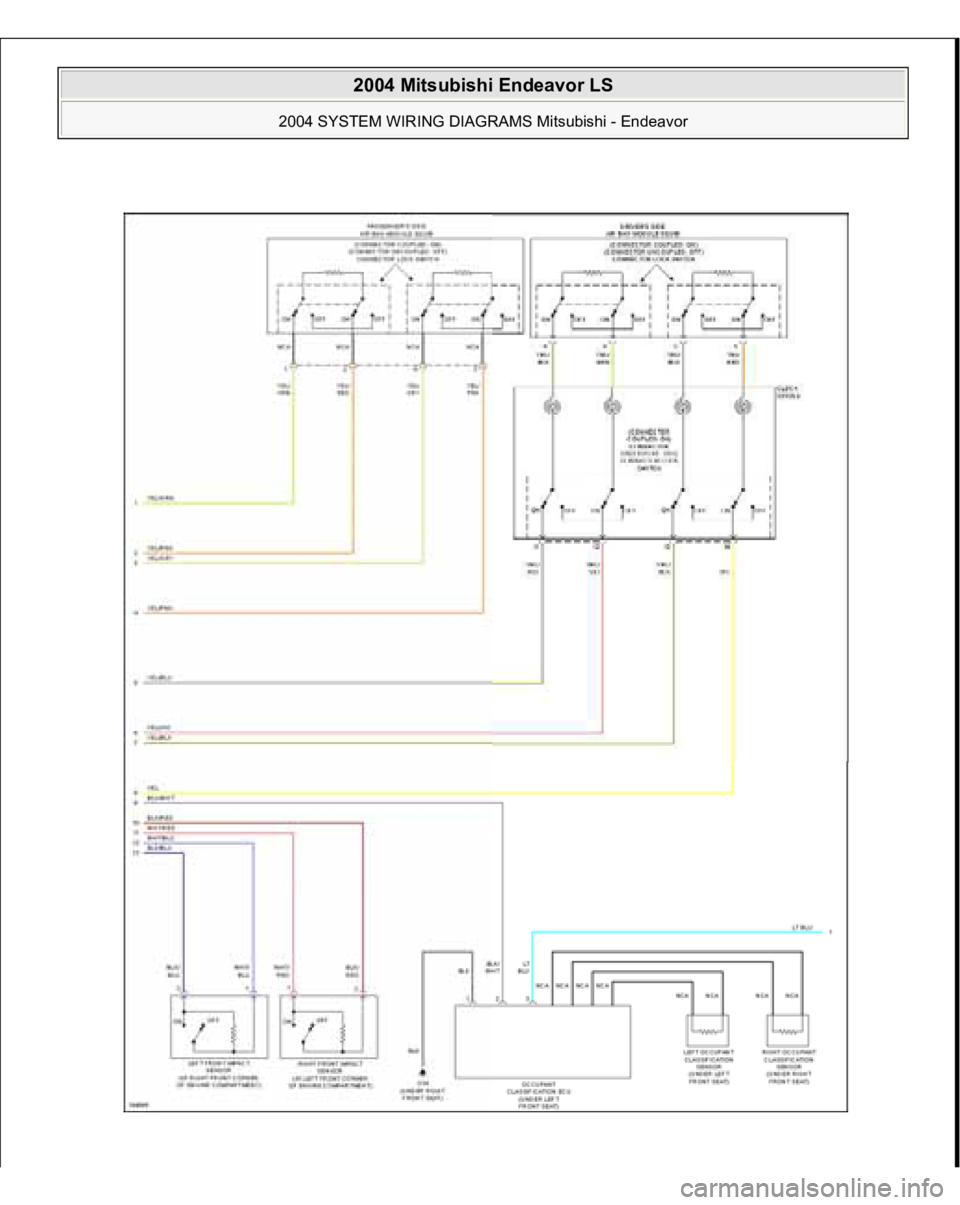

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 44: Su
pp
lemental Restraints Circuit (1 of 3)


2004 Mitsubishi Endeavor LS
2004 SYSTEM WIRING DIAGRAMS Mitsubishi - Endeavor

Page 3845 of 3870

MITSUBISHI ENDEAVOR 2004  Service Repair Manual
2004 Mitsubishi Endeavor LS
2004 SYSTEM WIRING DIAGRAMS Mitsubishi - Endeavor

Page 3846 of 3870

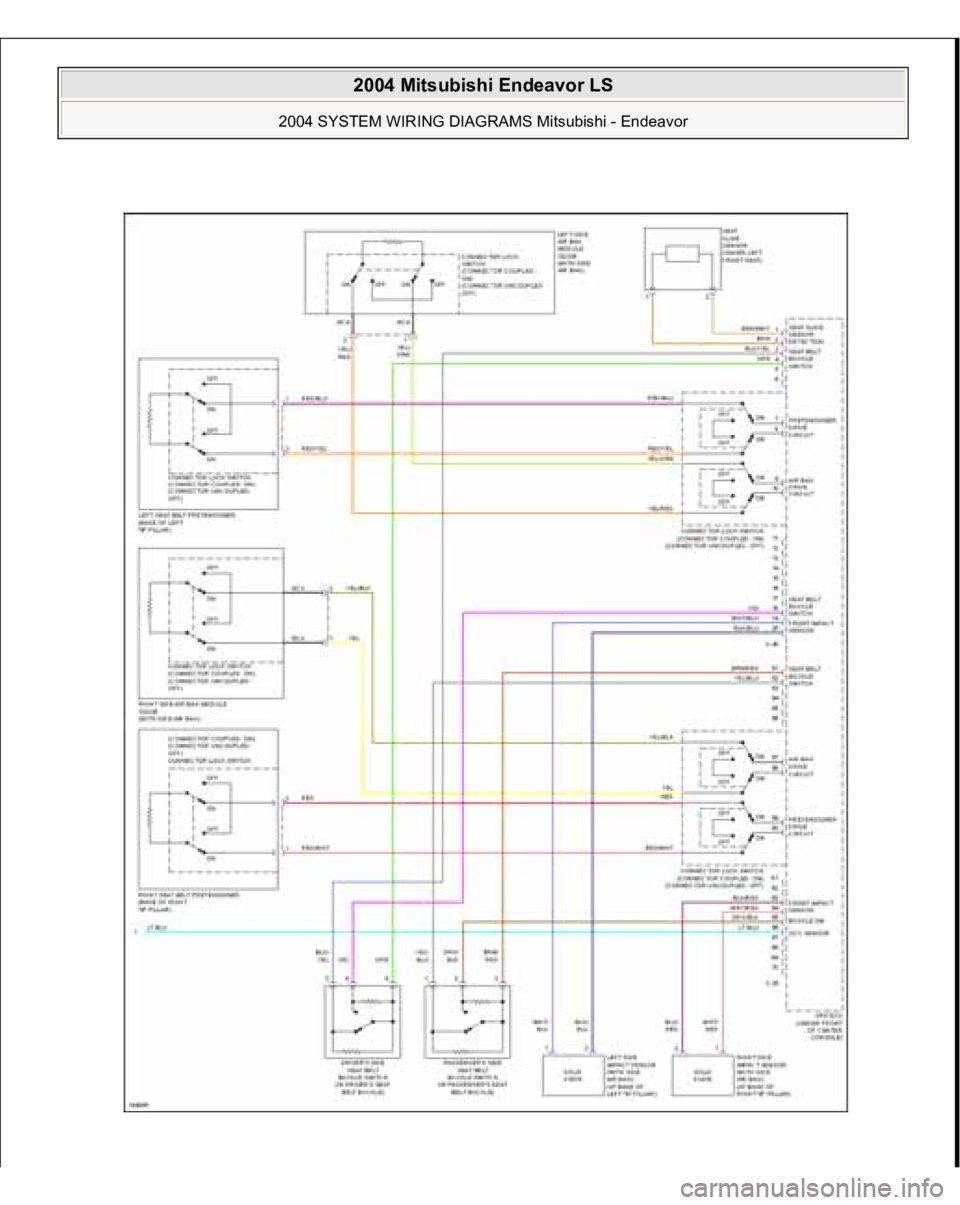

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 45: Su
pp
lemental Restraints Circuit (2 of 3)


2004 Mitsubishi Endeavor LS
2004 SYSTEM WIRING DIAGRAMS Mitsubishi - Endeavor

Page 3847 of 3870

MITSUBISHI ENDEAVOR 2004  Service Repair Manual
2004 Mitsubishi Endeavor LS
2004 SYSTEM WIRING DIAGRAMS Mitsubishi - Endeavor

Page 3848 of 3870

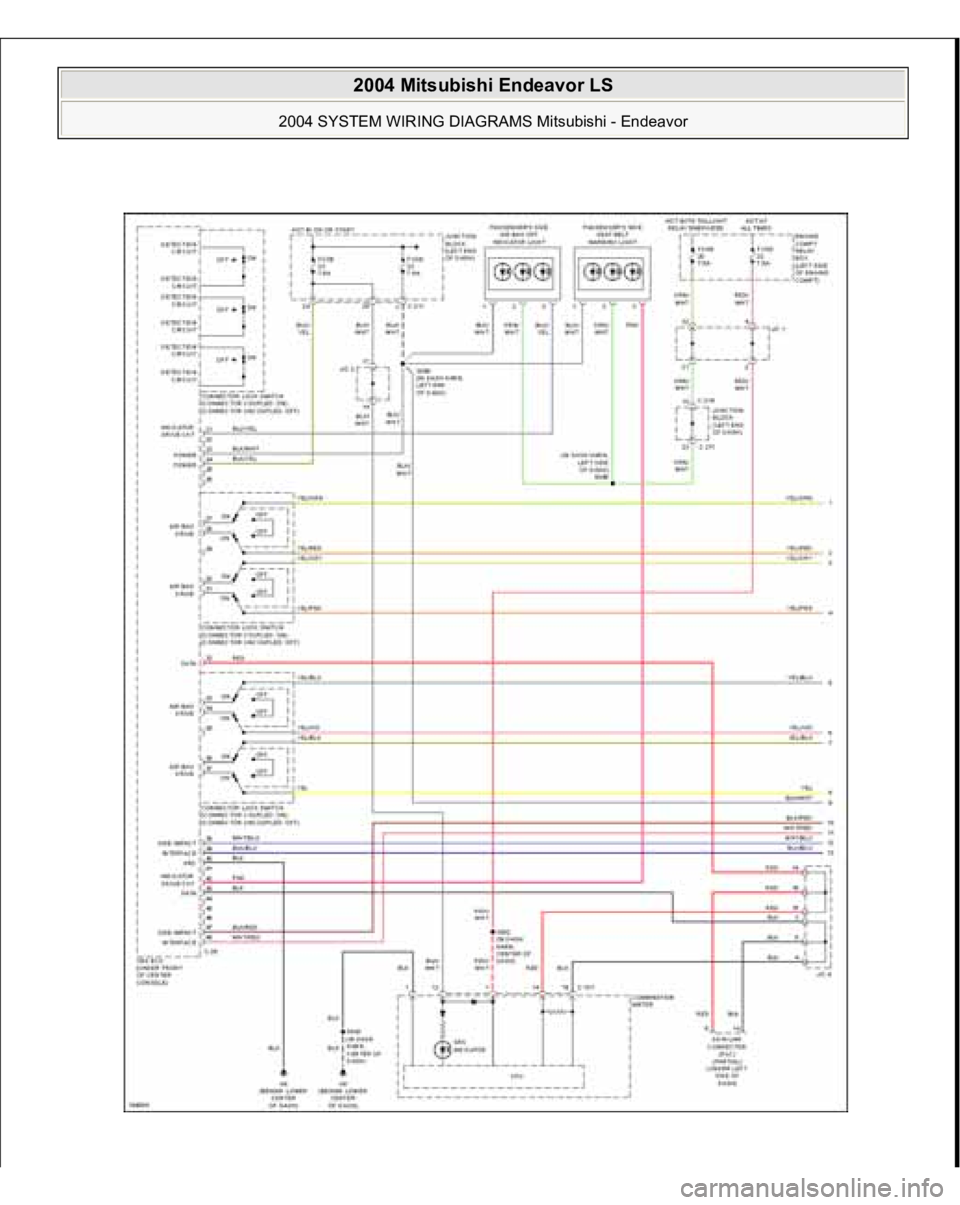

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 46: Su
pp
lemental Restraints Circuit (3 of 3)


2004 Mitsubishi Endeavor LS
2004 SYSTEM WIRING DIAGRAMS Mitsubishi - Endeavor
