2004 MITSUBISHI ENDEAVOR Service Repair Manual

Page 1129 of 3870

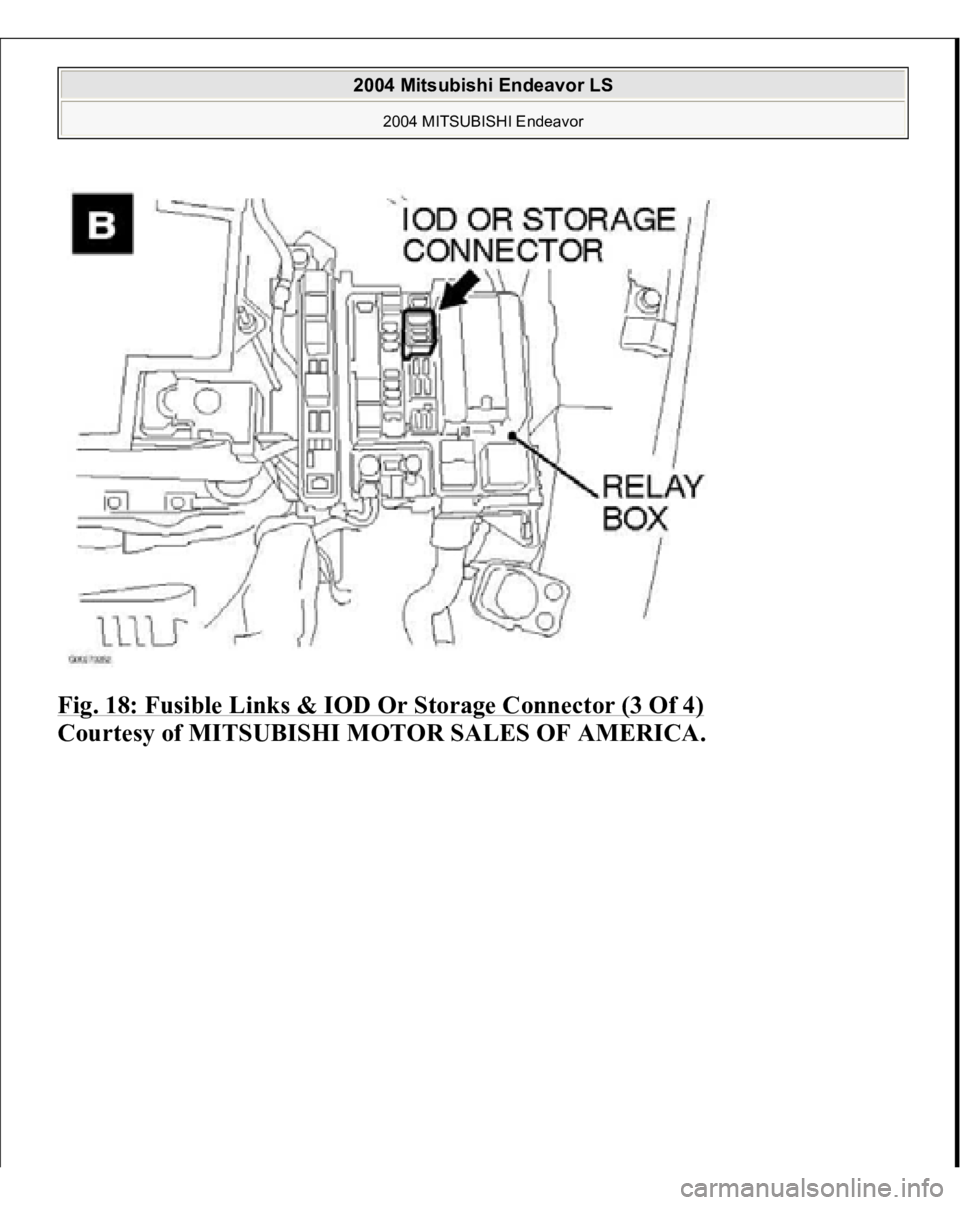

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 18: Fusible Links & IOD Or Storage Connector (3 Of 4)

Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

2004 Mitsubishi Endeavor LS
2004 MITSUBISHI Endeavor

Page 1130 of 3870

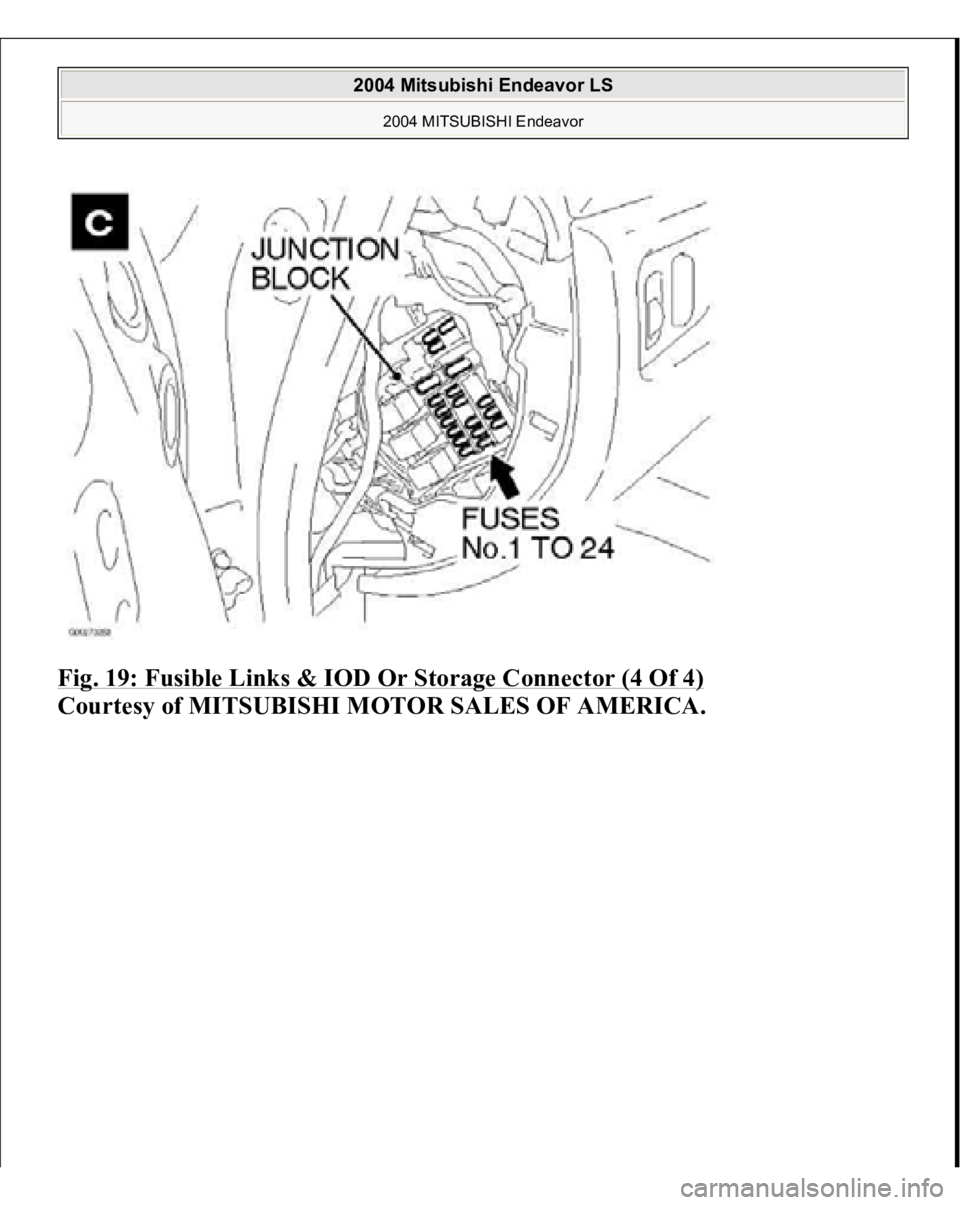

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 19: Fusible Links & IOD Or Storage Connector (4 Of 4)

Courtes
y of MITSUBISHI MOTOR SALES OF AMERICA
.

2004 Mitsubishi Endeavor LS
2004 MITSUBISHI Endeavor

Page 1131 of 3870

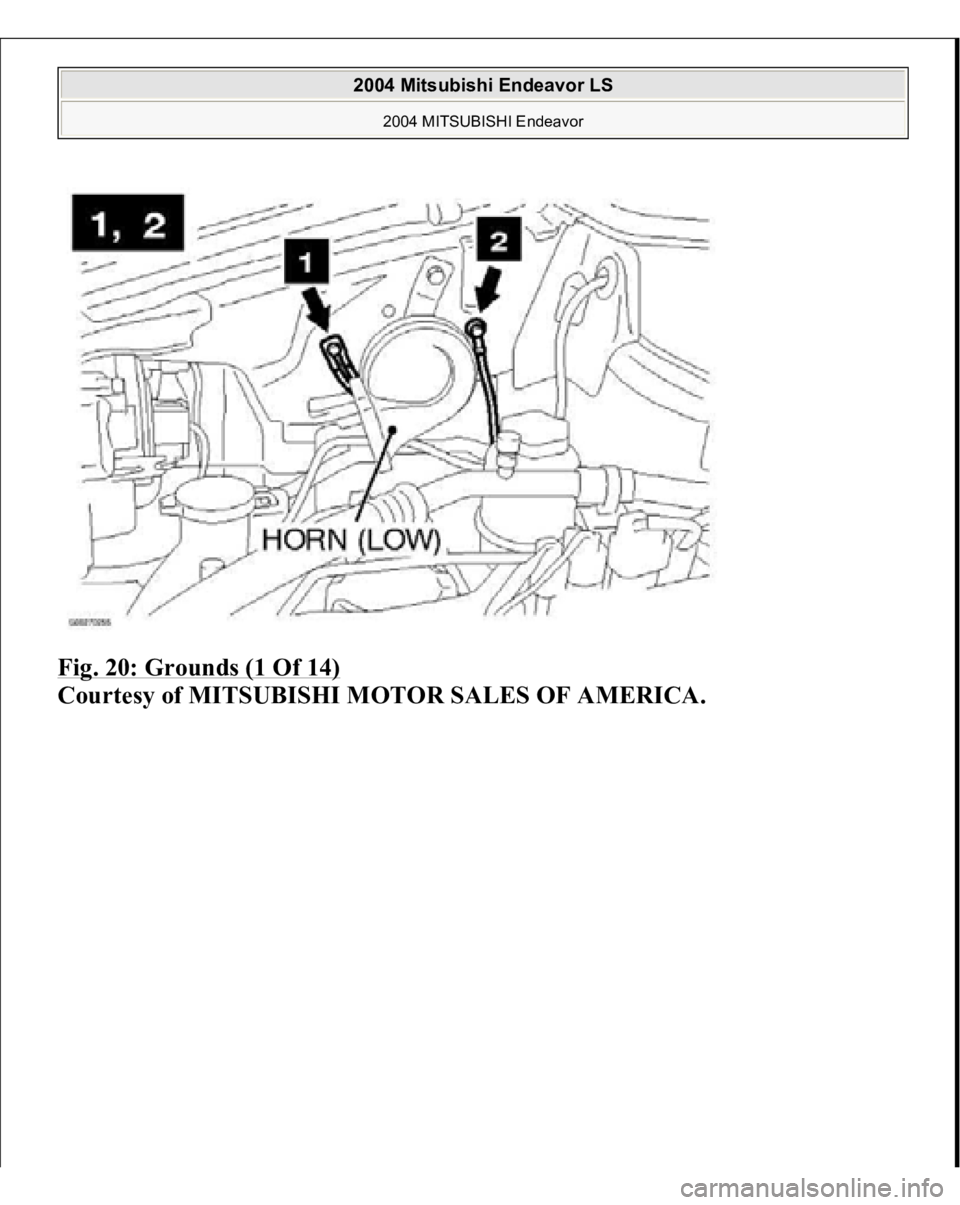

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 20: Grounds (1 Of 14)

Courtes
y of MITSUBISHI MOTOR SALES OF AMERICA
.

2004 Mitsubishi Endeavor LS
2004 MITSUBISHI Endeavor

Page 1132 of 3870

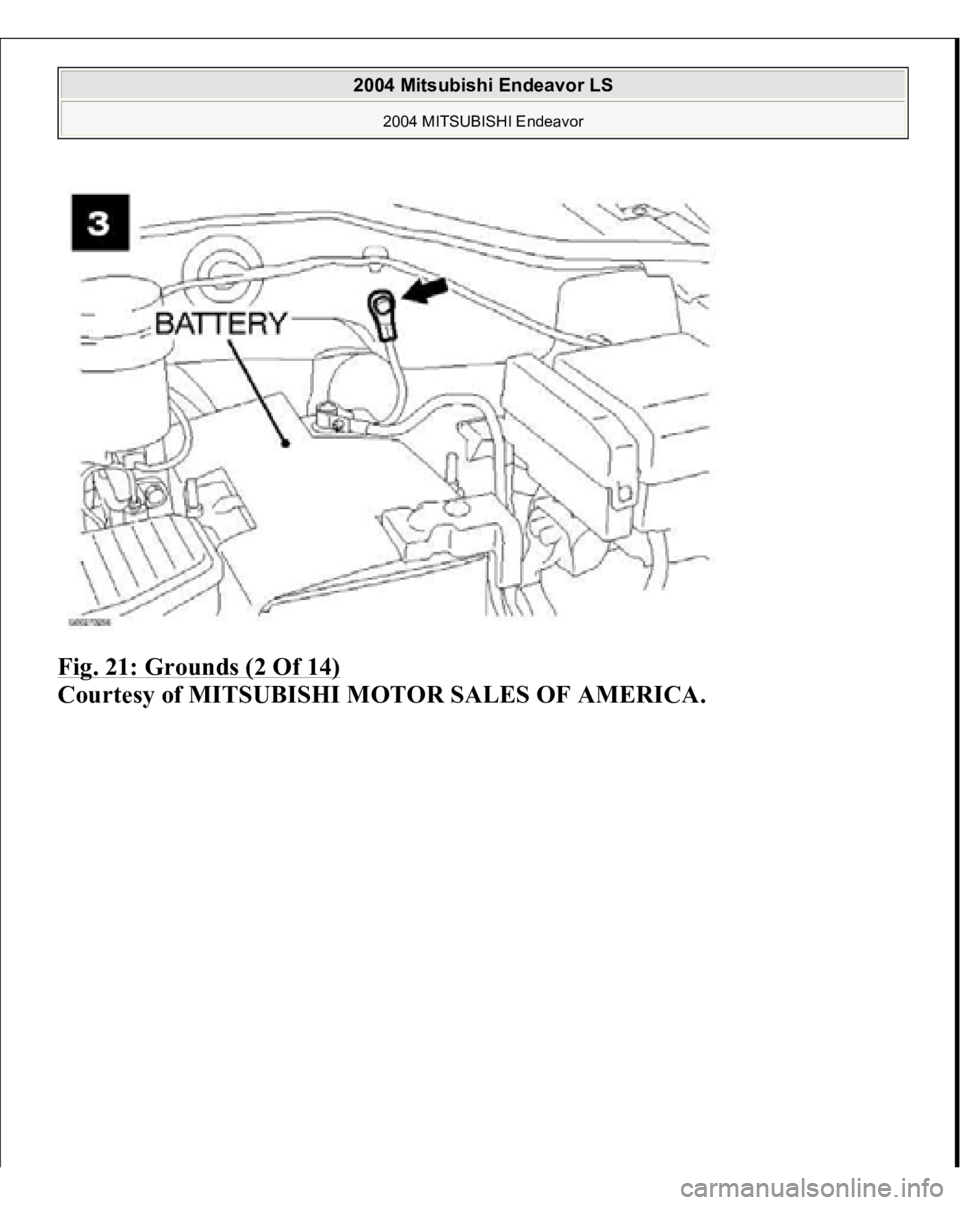

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 21: Grounds (2 Of 14)

Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

2004 Mitsubishi Endeavor LS
2004 MITSUBISHI Endeavor

Page 1133 of 3870

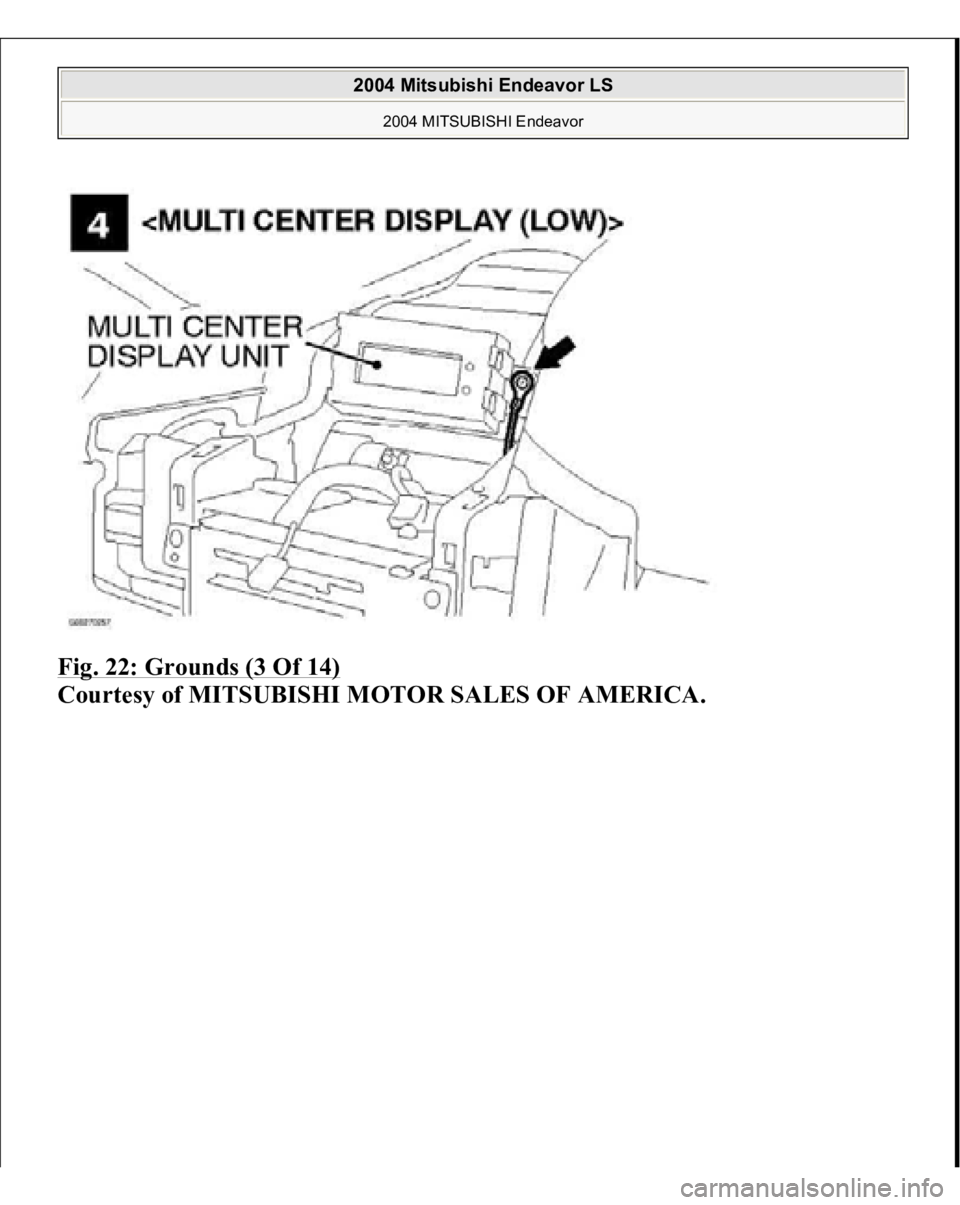

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 22: Grounds (3 Of 14)

Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

2004 Mitsubishi Endeavor LS
2004 MITSUBISHI Endeavor

Page 1134 of 3870

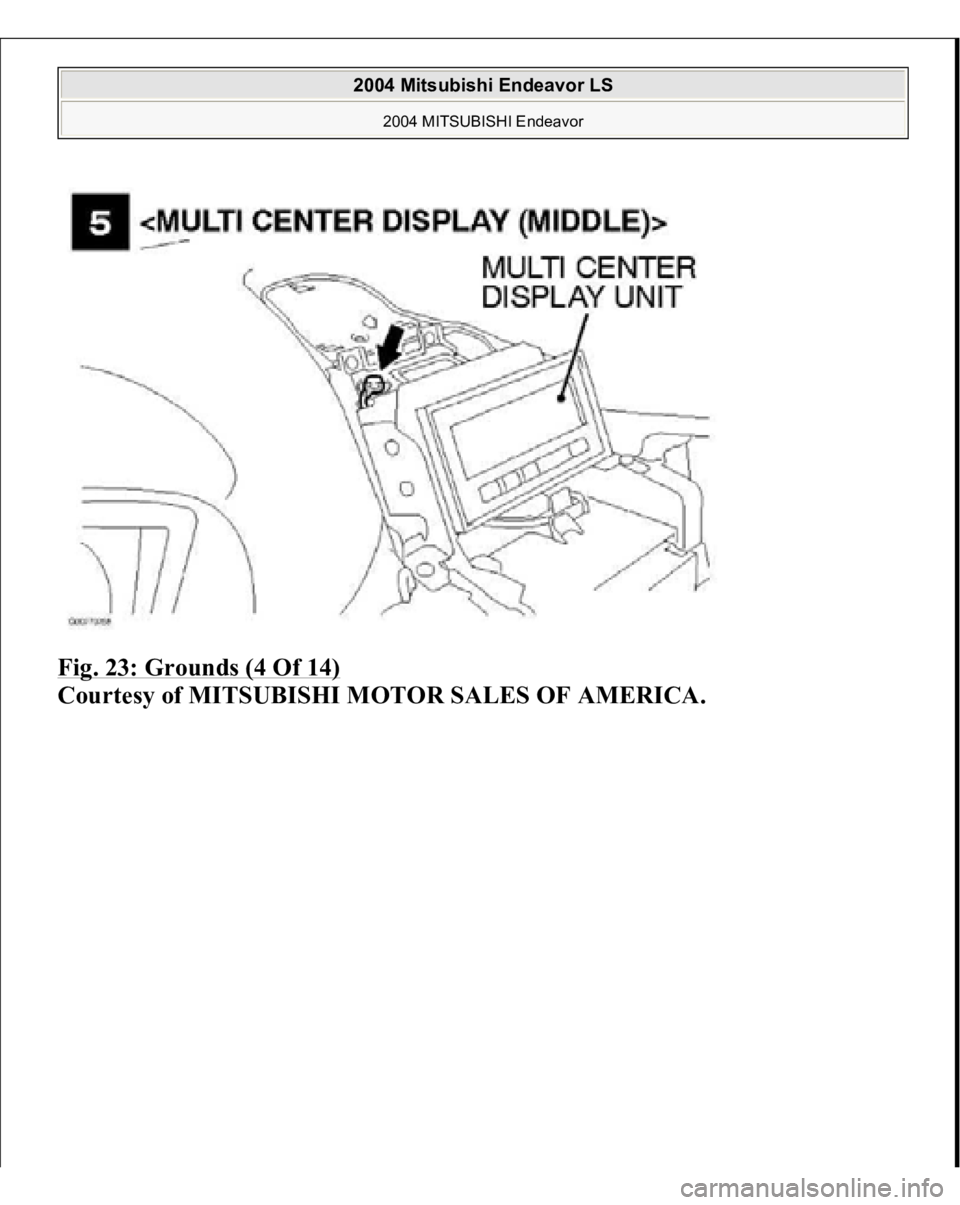

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 23: Grounds (4 Of 14)

Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

2004 Mitsubishi Endeavor LS
2004 MITSUBISHI Endeavor

Page 1135 of 3870

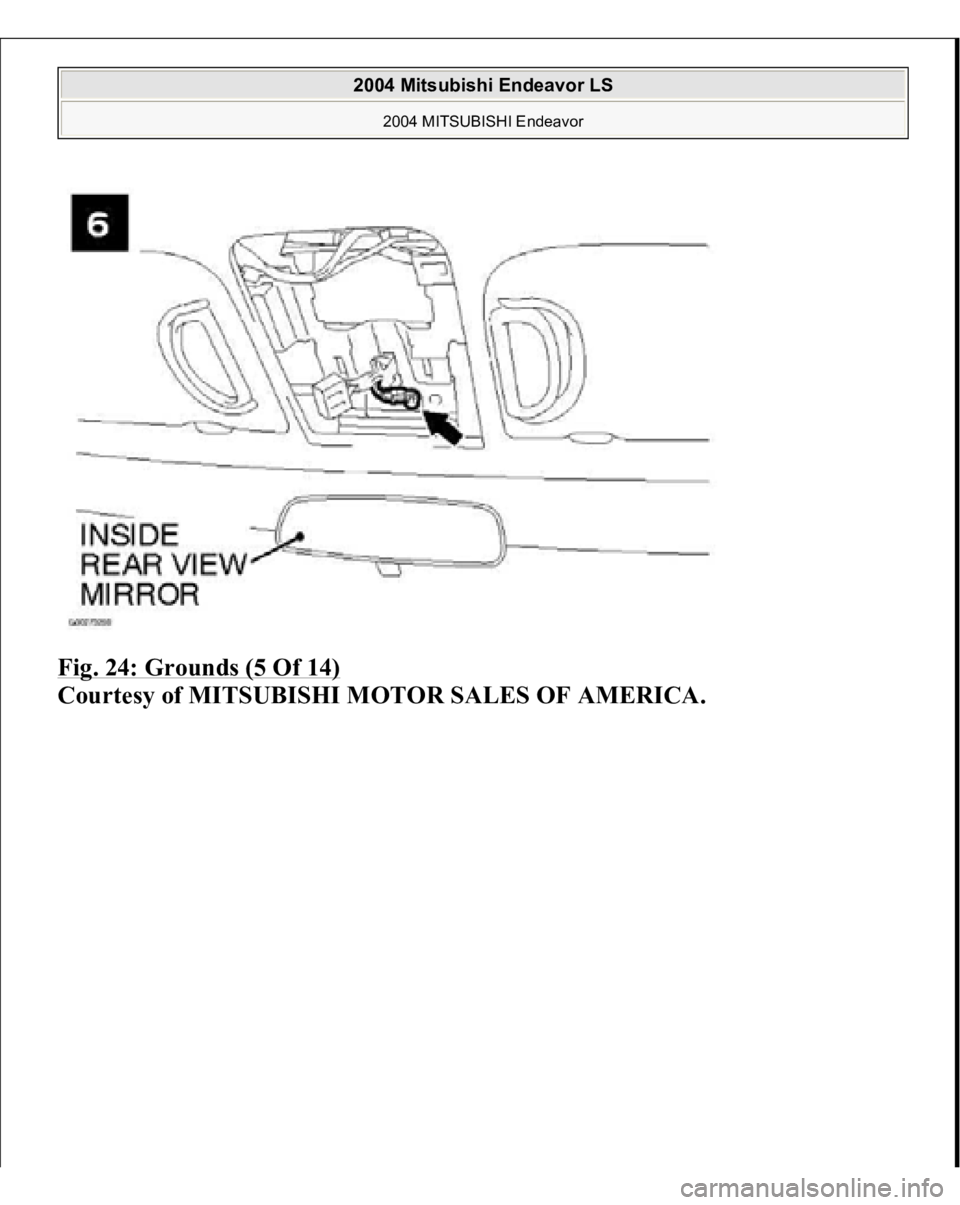

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 24: Grounds (5 Of 14)

Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

2004 Mitsubishi Endeavor LS
2004 MITSUBISHI Endeavor

Page 1136 of 3870

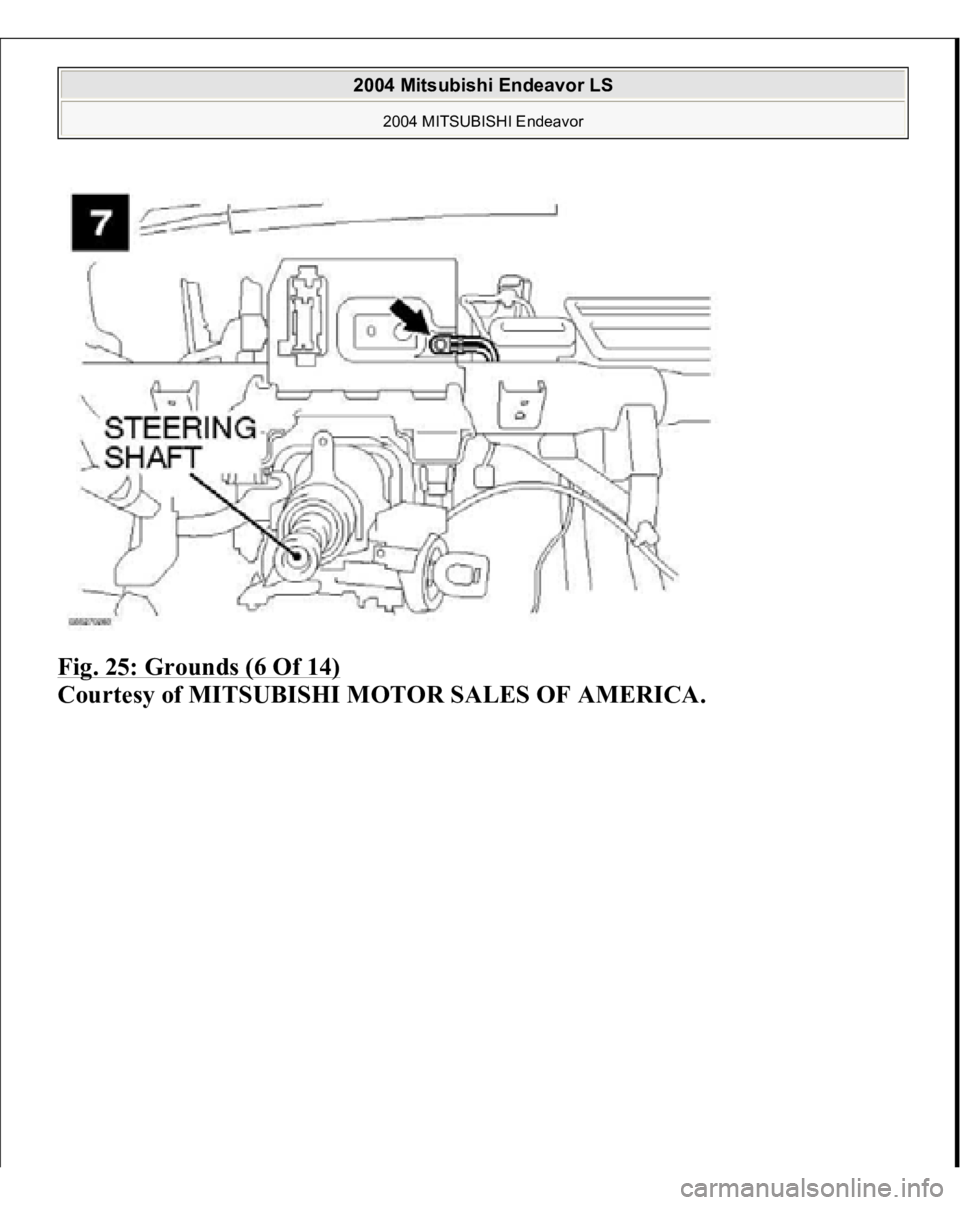

MITSUBISHI ENDEAVOR 2004  Service Repair Manual Fig. 25: Grounds (6 Of 14)

Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

2004 Mitsubishi Endeavor LS
2004 MITSUBISHI Endeavor
