Page 1225 of 5883
DLK-636
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
DOOR LOCK AND UNLOCK SWITCH
2. Check signal between BCM connector and ground.
Is the inspection result normal?
YES >> GO TO 5.
NO >> GO TO 6.
5.CHECK DOOR LOCK AND UNLOCK SWITCH
Check door lock and unlock switch
Refer to DLK-636, "
DRIVER SIDE : Component Inspection".
Is the inspection result normal?
YES >> GO TO 6.
NO >> Replace door lock and unlock switch. Refer to XX-XX, "*****"
.
6.CHECK INTERMITTENT INCIDENT
Refer to @@@.
>> INSPECTION END
DRIVER SIDE : Component InspectionINFOID:0000000001530751
1.CHECK DOOR LOCK AND UNLOCK SWITCH
Check continuity between main power window and door lock/unlock
switch terminals.
ALKIA0739ZZ
Te r m i n a l
Signal
(Reference value) (+)
(–)
BCM connector Terminal
M186
Ground
25
JPMIA0154GB
ALKIA0740ZZ
Page 1226 of 5883
![NISSAN TIIDA 2007 Service Repair Manual DOOR LOCK AND UNLOCK SWITCH
DLK-637
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
Is the inspection result normal?
YES >> Main power window and door lock/unl NISSAN TIIDA 2007 Service Repair Manual DOOR LOCK AND UNLOCK SWITCH
DLK-637
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
Is the inspection result normal?
YES >> Main power window and door lock/unl](/manual-img/5/57395/w960_57395-1225.png)
DOOR LOCK AND UNLOCK SWITCH
DLK-637
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
Is the inspection result normal?
YES >> Main power window and door lock/unlock switch is OK.
NO >> Replace main power window and door lock/unlock switch. Refer to XX-XX, "*****"
.
PASSENGER SIDE
PASSENGER SIDE : DescriptionINFOID:0000000001530752
Transmits door lock/unlock operation to BCM.
PASSENGER SIDE : Component Function CheckINFOID:0000000001530753
1.CHECK FUNCTION
With CONSULT-III
Check “CDL LOCK SW ”and “CDL UNLOCK SW” in “Data Monitor” mode with CONSULT-III.
Is the inspection result normal?
YES >> Power window and door lock/unlock switch (passenger side) is OK.
NO >> Refer to DLK-637, "
PASSENGER SIDE : Diagnosis Procedure".
PASSENGER SIDE : Diagnosis ProcedureINFOID:0000000001530754
1.CHECK DOOR LOCK AND UNLOCK INPUT SIGNAL
1. Turn ignition switch OFF.
2. Disconnect power window and door lock/unlock switch (passenger side) connector.
3. Using an oscilloscope, check voltage between passenger door
lock and unlock switch harness connector (A) D105 terminals 1,
2 and ground.
Door lock and unlock switch Terminals Condition Continuity
D7, D86
17UNLOCK Yes
NEUTRAL/LOCK No
18LOCK Yes
NEUTRAL/UNLOCK No
Monitor item Condition
CDL LOCK SW LOCK : ON
UNLOCK : OFF
CDL UNLOCK SW LOCK : OFF
UNLOCK : ON
ALKIA0829ZZ
Page 1227 of 5883
DLK-638
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
DOOR LOCK AND UNLOCK SWITCH
Is the inspection result normal?
YES >> GO TO 3.
NO >> GO TO 2.
2.CHECK PASSENGER DOOR LOCK AND UNLOCK SWITCH CIRCUIT
1. Turn ignition switch OFF.
2. Disconnect BCM connector.
3. Check continuity between BCM connector (A) M18 terminals 6,
25 and passenger door lock/unlock switch connector (B) D105
terminals 1, 2.
4. Check continuity between BCM connector (A) M18 terminals 6, 25 and ground.
Is the inspection result normal?
YES >> GO TO 4.
NO >> Repair or replace harness.
3.CHECK PASSENGER DOOR LOCK AND UNLOCK SWITCH GROUND
Te r m i n a l
Signal
(Reference value) (+)
(–) Power window and door lock/
unlock switch (passenger side)
connectorTe r m i n a l
D1051
Ground
2
JPMIA0154GB
ALKIA0830ZZ
BCM connector TerminalPassenger door lock
and unlock switch
connectorTerminal Continuity
M186
D1051
Ye s
25 2
BCM connector Terminal
GroundContinuity
M186
No
25
Page 1228 of 5883
![NISSAN TIIDA 2007 Service Repair Manual DOOR LOCK AND UNLOCK SWITCH
DLK-639
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
Check continuity between power window and door lock/unlock
switch (passenge NISSAN TIIDA 2007 Service Repair Manual DOOR LOCK AND UNLOCK SWITCH
DLK-639
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
Check continuity between power window and door lock/unlock
switch (passenge](/manual-img/5/57395/w960_57395-1227.png)
DOOR LOCK AND UNLOCK SWITCH
DLK-639
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
Check continuity between power window and door lock/unlock
switch (passenger side) connector and ground.
Is the inspection result normal?
YES >> GO TO 5.
NO >> Repair or replace harness.
4.CHECK BCM OUTPUT SIGNAL
1. Connect BCM connector.
2. Check signal between BCM connector and ground.
Is the inspection result normal?
YES >> GO TO 5.
NO >> GO TO 6.
5.CHECK DOOR LOCK AND UNLOCK SWITCH
Check door lock and unlock switch
Refer to DLK-640, "
PASSENGER SIDE : Component Inspection".
Is the inspection result normal?
YES >> GO TO 6.
NO >> Replace power window and door lock/unlock switch (passenger side). Refer to XX-XX, "*****"
.
ALKIA0831ZZ
Power window and door lock/unlock switch
(passenger side) connectorTe r m i n a l
GroundContinuity
D105 3 Yes
ALKIA0739ZZ
Te r m i n a l
Signal
(Reference value) (+)
(–)
BCM connector Terminal
M186
Ground
25
JPMIA0154GB
Page 1229 of 5883
DLK-640
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
DOOR LOCK AND UNLOCK SWITCH
6.CHECK INTERMITTENT INCIDENT
Refer to @@@.
>> INSPECTION END
PASSENGER SIDE : Component InspectionINFOID:0000000001530755
1.CHECK DOOR LOCK AND UNLOCK SWITCH
Check continuity between power window and door lock/unlock
switch (passenger side) terminals.
Is the inspection result normal?
YES >> Power window and door lock/unlock switch (passenger side) is OK.
NO >> Replace power window and door lock/unlock switch (passenger side). Refer to XX-XX, "*****"
.
WIIA1108E
Door lock and unlock switch Terminals Condition Continuity
D1051
3LOCK Yes
NEUTRAL/UNLOCK No
2UNLOCK Yes
NEUTRAL/LOCK No
Page 1230 of 5883
![NISSAN TIIDA 2007 Service Repair Manual INSTRUMENT PANEL WARNING LAMP ASSEMBLY
DLK-641
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
INSTRUMENT PANEL WARNING LAMP ASSEMBLY
DescriptionINFOID:0000000 NISSAN TIIDA 2007 Service Repair Manual INSTRUMENT PANEL WARNING LAMP ASSEMBLY
DLK-641
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
INSTRUMENT PANEL WARNING LAMP ASSEMBLY
DescriptionINFOID:0000000](/manual-img/5/57395/w960_57395-1229.png)
INSTRUMENT PANEL WARNING LAMP ASSEMBLY
DLK-641
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
INSTRUMENT PANEL WARNING LAMP ASSEMBLY
DescriptionINFOID:0000000001530756
The door lock and unlock switch indicates door lock status. The indicator will illuminate when a lock operation
is accomplished, and during this status, if any door is opened, the indicator will turn OFF.
Component Function CheckINFOID:0000000001530757
1.CHECK FUNCTION
With CONSULT-III
Check “DOOR LOCK IND” in “Active Test” mode with CONSULT-III.
Is the inspection result normal?
YES >> Door lock and unlock switch is OK.
NO >> Refer to DLK-641, "
Diagnosis Procedure".
Diagnosis ProcedureINFOID:0000000001530758
1.CHECK DOOR LOCK AND UNLOCK SWITCH INDICATOR INPUT SIGNAL
Lock and unlock the door lock system using the main power window and door lock/unlock switch.
Does the door lock system operate properly?
YES >> GO TO 2.
NO >> Repair the power door lock system. Refer to DLK-634, "
DRIVER SIDE :
ComponentFunctionCheck".
2.CHECK DOOR LOCK AND UNLOCK SWITCH INDICATOR INPUT SIGNAL
1. Turn ignition switch OFF.
2. Open and keep the driver door open for the duration of this test.
3. Disconnect instrument panel warning lamp assembly.
4. Check voltage between instrument panel warning lamp assem-
bly connector M37 terminals 3 and 5.
Is the inspection result normal?
YES >> Replace instrument panel warning lamp.
NO >> GO TO 3.
Test item Condition
DOOR LOCK IND:ON Illuminated
:OFF Not illuminated
ALKIA0832ZZ
Instrument panel warning lamp assembly connector
ConditionVo l ta g e
(Approx.)
Te r m i n a l s
3 (+) 5(-)Press the door lock switch to the
LOCK positionBattery voltage
Press the door lock switch to the
UNLOCK position0
Page 1231 of 5883
![NISSAN TIIDA 2007 Service Repair Manual DLK-642
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
INSTRUMENT PANEL WARNING LAMP ASSEMBLY
3.CHECK DOOR LOCK AND UNLOCK SWITCH INDICATOR INPUT SIGNAL
Check continuity between instrument pa NISSAN TIIDA 2007 Service Repair Manual DLK-642
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
INSTRUMENT PANEL WARNING LAMP ASSEMBLY
3.CHECK DOOR LOCK AND UNLOCK SWITCH INDICATOR INPUT SIGNAL
Check continuity between instrument pa](/manual-img/5/57395/w960_57395-1230.png)
DLK-642
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
INSTRUMENT PANEL WARNING LAMP ASSEMBLY

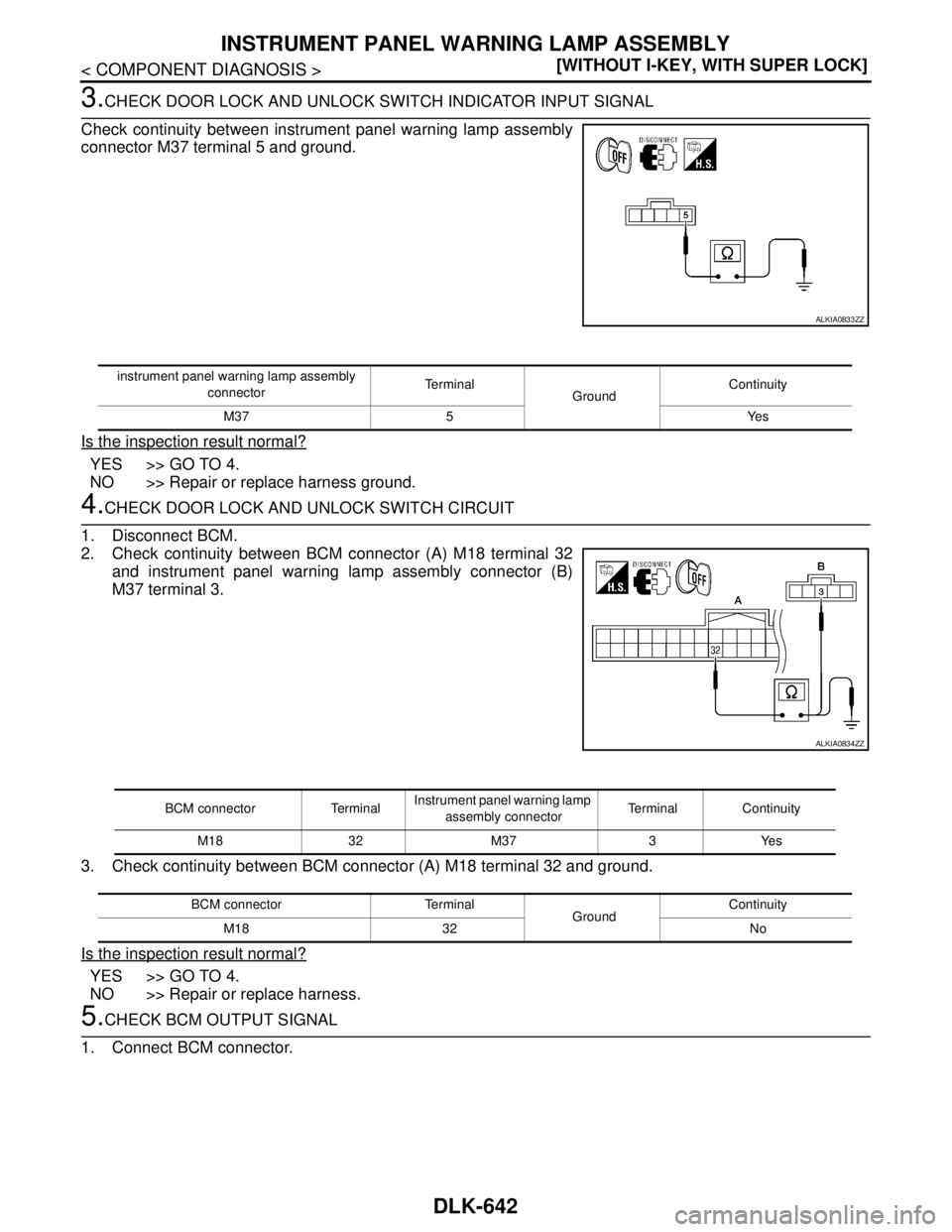

3.CHECK DOOR LOCK AND UNLOCK SWITCH INDICATOR INPUT SIGNAL
Check continuity between instrument panel warning lamp assembly
connector M37 terminal 5 and ground.
Is the inspection result normal?
YES >> GO TO 4.
NO >> Repair or replace harness ground.
4.CHECK DOOR LOCK AND UNLOCK SWITCH CIRCUIT
1. Disconnect BCM.
2. Check continuity between BCM connector (A) M18 terminal 32
and instrument panel warning lamp assembly connector (B)
M37 terminal 3.
3. Check continuity between BCM connector (A) M18 terminal 32 and ground.
Is the inspection result normal?
YES >> GO TO 4.
NO >> Repair or replace harness.
5.CHECK BCM OUTPUT SIGNAL
1. Connect BCM connector.
ALKIA0833ZZ
instrument panel warning lamp assembly
connectorTe r m i n a l
GroundContinuity
M37 5 Yes
ALKIA0834ZZ
BCM connector TerminalInstrument panel warning lamp
assembly connectorTerminal Continuity
M18 32 M37 3 Yes
BCM connector Terminal
GroundContinuity
M18 32 No
Page 1232 of 5883
INSTRUMENT PANEL WARNING LAMP ASSEMBLY
DLK-643
< COMPONENT DIAGNOSIS >[WITHOUT I-KEY, WITH SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
2. Check voltage between BCM connector and ground.
Is the inspection result normal?
YES >> GO TO 6.
NO >> Replace BCM. Refer to BCS-57, "
Removal and Installation of BCM".
6.CHECK INTERMITTENT INCIDENT
Refer to @@@.
>> INSPECTION END
ALKIA0835ZZ
Terminal
ConditionVo l ta g e
(Approx.) (+)
(–)
BCM connector Terminal
M18 32 GroundPress the door lock switch to the
LOCK positionBattery voltage
Press the door lock switch to the
UNLOCK position0
