Page 913 of 5883
DLK-324
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
TRUNK REQUEST SWITCH
Component Inspection
INFOID:0000000001530318
1.CHECK TRUNK REQUEST SWITCH
Check trunk request switch.
Is the inspection result normal?
YES >> Door request switch is OK.
NO >> Replace trunk request switch. Refer to XX-XX, "*****"
.
WIIA1186E
Te r m i n a l
Trunk request switch condition Continuity
Trunk request switch
12Pressed Yes
Released No
Page 914 of 5883
![NISSAN TIIDA 2007 Service Repair Manual BACK DOOR OPENER SWITCH
DLK-325
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
BACK DOOR OPENER SWITCH
DescriptionINFOID:0000000001530337
Sends the back door opening NISSAN TIIDA 2007 Service Repair Manual BACK DOOR OPENER SWITCH
DLK-325
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
BACK DOOR OPENER SWITCH
DescriptionINFOID:0000000001530337
Sends the back door opening](/manual-img/5/57395/w960_57395-913.png)
BACK DOOR OPENER SWITCH
DLK-325
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
BACK DOOR OPENER SWITCH
DescriptionINFOID:0000000001530337
Sends the back door opening signal to BCM.
Component Function CheckINFOID:0000000001530338
1.CHECK FUNCTION
With CONSULT-III
Check “TR/BD OPNR SW” in “Data Monitor” mode with CONSULT-III.
Is the inspection result normal?
YES >> Back door opener switch is OK.
NO >> Refer to XX-XX, "*****"
.
Diagnosis ProcedureINFOID:0000000001530339
1.CHECK BACK DOOR OPENER SWITCH INPUT SIGNAL
Check voltage between BCM connector and ground.
Is the inspection result normal?
YES >> GO TO 5
NO >> GO TO 2
2.CHECK BACK DOOR OPENER SWITCH CIRCUIT
1. Disconnect BCM and back door opener switch connectors.
Monitor item Condition
TR/BD OPNR SWBack door opener switch is pressed :ON
Back door opener switch is released :OFF
ALKIA0741ZZ
Te r m i n a l s
Condition of back door opener switchVoltage (V)
(Approx.) (+)
(–)
BCM
connectorTe r m i n a l
M18 5 GroundON (press and hold) 0
OFF (release) Battery voltage
Page 915 of 5883
![NISSAN TIIDA 2007 Service Repair Manual DLK-326
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
BACK DOOR OPENER SWITCH
2. Check continuity between BCM connector (A) M18 terminal 5
and back door opener switch connector (B) D408 terminal 1. NISSAN TIIDA 2007 Service Repair Manual DLK-326
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
BACK DOOR OPENER SWITCH
2. Check continuity between BCM connector (A) M18 terminal 5
and back door opener switch connector (B) D408 terminal 1.](/manual-img/5/57395/w960_57395-914.png)
DLK-326
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
BACK DOOR OPENER SWITCH
2. Check continuity between BCM connector (A) M18 terminal 5
and back door opener switch connector (B) D408 terminal 1.
3. Check continuity between BCM connector (A) M18 terminal 5 and ground.
Is the inspection result normal?
YES >> GO TO 3
NO >> Repair harness or connector.
3.CHECK BACK DOOR OPENER SWITCH GROUND CIRCUIT
Check continuity between back door opener switch connector and
ground.
Is the inspection result normal?
YES >> GO TO 4
NO >> Repair or replace harness.
4.CHECK BACK DOOR OPENER SWITCH
Refer to DLK-327, "
Component Inspection".
Is the inspection result normal?
YES >> GO TO 5
NO >> Replace back door opener switch.
5.CHECK INTERMITTENT INCIDENT
Refer to XX-XX, "*****"
.
>> INSPECTION END.
ALKIA0761ZZ
BCM connector Terminal back door opener switch connector Terminal Continuity
M18 5 D408 1 Yes
BCM connector Terminal
GroundContinuity
M18 5 No
WIIA1187E
back door opener switch Terminal
GroundContinuity
D408 2 Yes
Page 916 of 5883
BACK DOOR OPENER SWITCH
DLK-327
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
Component InspectionINFOID:0000000001530340
1.CHECK BACK DOOR OPENER SWITCH
1. Turn ignition switch OFF.
2. Check continuity between back door opener switch terminals.
Is the inspection result normal?
YES >> INSPECTION END.
NO >> Replace back door opener switch.
WIIA1186E
Te r m i n a l
Condition Continuity
Back door opener switch
12ON (press and hold) Yes
OFF (release) No
Page 917 of 5883
![NISSAN TIIDA 2007 Service Repair Manual DLK-328
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
TRUNK LID OPENER SWITCH
TRUNK LID OPENER SWITCH
DescriptionINFOID:0000000001530341
Transmits trunk lid open signal to BCM.
Component Function C NISSAN TIIDA 2007 Service Repair Manual DLK-328
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
TRUNK LID OPENER SWITCH
TRUNK LID OPENER SWITCH
DescriptionINFOID:0000000001530341
Transmits trunk lid open signal to BCM.
Component Function C](/manual-img/5/57395/w960_57395-916.png)
DLK-328
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
TRUNK LID OPENER SWITCH
TRUNK LID OPENER SWITCH
DescriptionINFOID:0000000001530341
Transmits trunk lid open signal to BCM.
Component Function CheckINFOID:0000000001530342
1.CHECK FUNCTION
With CONSULT-III
Check trunk lid opener switch TR/BD OPEN SW in “Data Monitor mode with CONSULT-III.
When trunk lid opener switch is pressed.
Is the inspection result normal?
YES >> Trunk lid opener switch is OK.
NO >> Refer to DLK-328, "
Diagnosis Procedure".
Diagnosis ProcedureINFOID:0000000001530343
1.CHECK TRUNK LID OPEN INPUT SIGNAL
Check voltage between BCM connector and ground.
Is the inspection result normal?
YES >> GO TO 5
NO >> GO TO 2
2.CHECK TRUNK LID OPENER SWITCH CIRCUIT
1. Disconnect BCM and trunk lid opener switch connectors.
Monitor item Condition
TR/BD OPEN SWTrunk lid opener switch is pressed: ON
Trunk lid opener switch is released: OFF
ALKIA0741ZZ
Te r m i n a l s
Condition of trunk lid opener switchVoltage (V)
(Approx.) (+)
(–)
BCM
connectorTe r m i n a l
M18 5 GroundON (press and hold) 0
OFF (release) Battery voltage
Page 918 of 5883
![NISSAN TIIDA 2007 Service Repair Manual TRUNK LID OPENER SWITCH
DLK-329
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
2. Check continuity between BCM connector (A) M18 terminal 5
and trunk lid opener swit NISSAN TIIDA 2007 Service Repair Manual TRUNK LID OPENER SWITCH
DLK-329
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
2. Check continuity between BCM connector (A) M18 terminal 5
and trunk lid opener swit](/manual-img/5/57395/w960_57395-917.png)
TRUNK LID OPENER SWITCH
DLK-329
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
2. Check continuity between BCM connector (A) M18 terminal 5
and trunk lid opener switch connector (B) B61 terminal 1.
3. Check continuity between BCM connector (A) M18 terminal 5 and ground.
Is the inspection result normal?
YES >> GO TO 3
NO >> Repair harness or connector.
3.CHECK TRUNK LID OPENER SWITCH GROUND CIRCUIT
Check continuity between trunk lid opener switch connector and
ground.
Is the inspection result normal?
YES >> GO TO 4
NO >> Repair or replace harness.
4.CHECK TRUNK LID OPENER SWITCH
Refer to DLK-330, "
Component Inspection".
Is the inspection result normal?
YES >> GO TO 5
NO >> Replace trunk lid opener switch.
5.CHECK INTERMITTENT INCIDENT
Refer to XX-XX, "*****"
.
>> INSPECTION END.
ALKIA0761ZZ
BCM connector Terminal Trunk lid opener switch connector Terminal Continuity
M18 5 B61 1 Yes
BCM connector Terminal
GroundContinuity
M18 5 No
WIIA1187E
Trunk lid opener switch Terminal
GroundContinuity
B61 2 Yes
Page 919 of 5883
DLK-330
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
TRUNK LID OPENER SWITCH
Component Inspection
INFOID:0000000001530344
1.CHECK TRUNK LID OPENER SWITCH
1. Turn ignition switch OFF.
2. Check continuity between trunk lid opener switch terminals.
Is the inspection result normal?
YES >> INSPECTION END.
NO >> Replace trunk lid opener switch.
WIIA1186E
Te r m i n a l
Condition Continuity
Trunk lid opener switch
12ON (press and hold) Yes
OFF (release) No
Page 920 of 5883
![NISSAN TIIDA 2007 Service Repair Manual DOOR LOCK ACTUATOR
DLK-331
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
DOOR LOCK ACTUATOR
DRIVER SIDE
DRIVER SIDE : DescriptionINFOID:0000000001530320
Locks/unloc NISSAN TIIDA 2007 Service Repair Manual DOOR LOCK ACTUATOR
DLK-331
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
DOOR LOCK ACTUATOR
DRIVER SIDE
DRIVER SIDE : DescriptionINFOID:0000000001530320
Locks/unloc](/manual-img/5/57395/w960_57395-919.png)
DOOR LOCK ACTUATOR
DLK-331
< COMPONENT DIAGNOSIS >[WITH I-KEY & SUPER LOCK]
C
D
E
F
G
H
I
J
L
MA
B
DLK
N
O
P
DOOR LOCK ACTUATOR
DRIVER SIDE
DRIVER SIDE : DescriptionINFOID:0000000001530320
Locks/unlocks the door with the signal from BCM.
DRIVER SIDE : Component Function CheckINFOID:0000000001530321
1.CHECK FUNCTION
1. Use CONSULT-III to perform Active Test "DOOR LOCK".
2. Touch “ALL LOCK” or “ALL UNLOCK” to check that it works normally.
Is the inspection result normal?
YES >> Door lock actuator is OK.
NO >> Refer to DLK-331, "
DRIVER SIDE : Diagnosis Procedure".
DRIVER SIDE : Diagnosis ProcedureINFOID:0000000001530322
1.CHECK DOOR LOCK ACTUATOR SIGNAL
1. Turn ignition switch OFF.

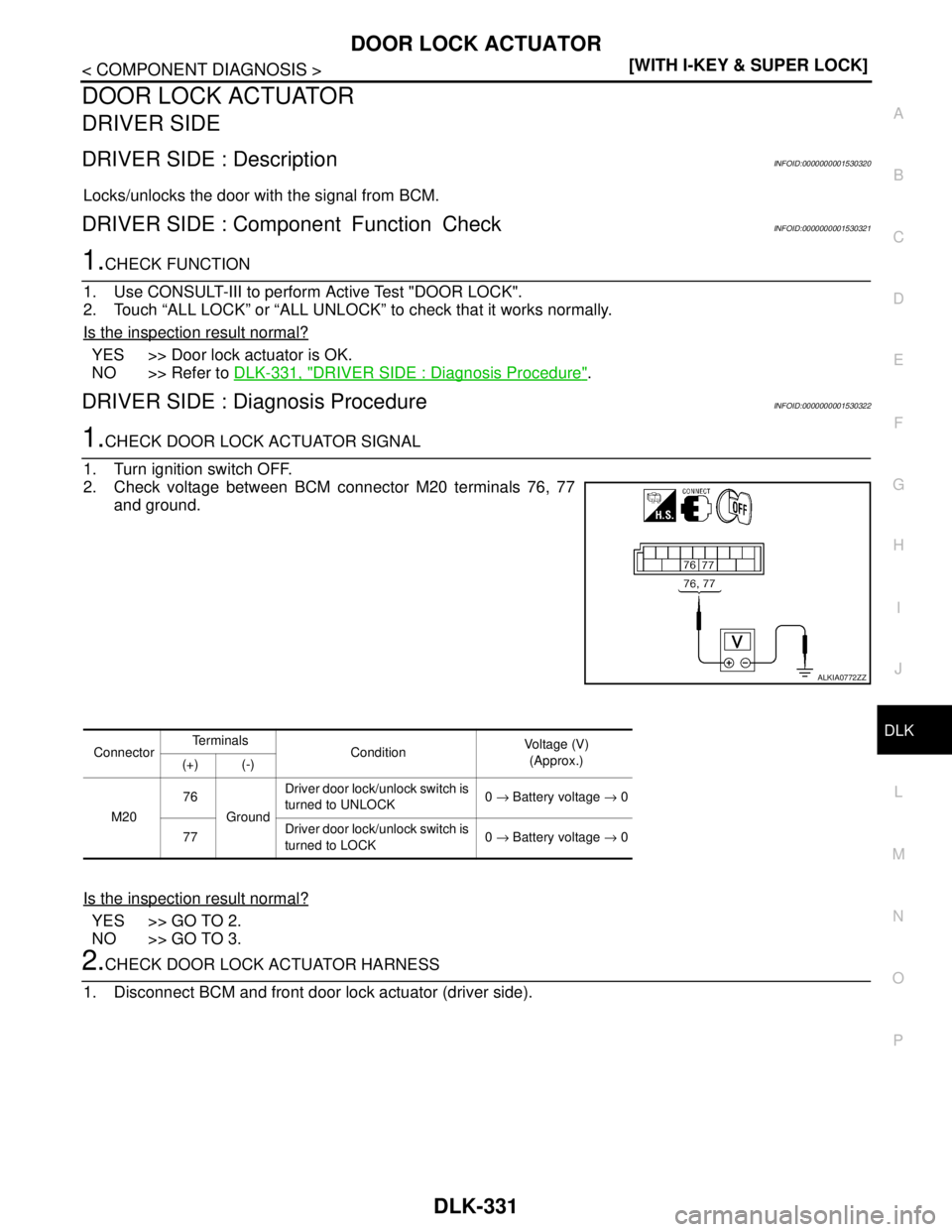

2. Check voltage between BCM connector M20 terminals 76, 77
and ground.
Is the inspection result normal?
YES >> GO TO 2.
NO >> GO TO 3.
2.CHECK DOOR LOCK ACTUATOR HARNESS
1. Disconnect BCM and front door lock actuator (driver side).
ALKIA0772ZZ
ConnectorTe r m i n a l s
ConditionVoltage (V)
(Approx.)
(+) (-)
M2076
GroundDriver door lock/unlock switch is
turned to UNLOCK0 → Battery voltage → 0
77Driver door lock/unlock switch is
turned to LOCK0 → Battery voltage → 0
