Page 3065 of 5883
EXL-64
< COMPONENT DIAGNOSIS >

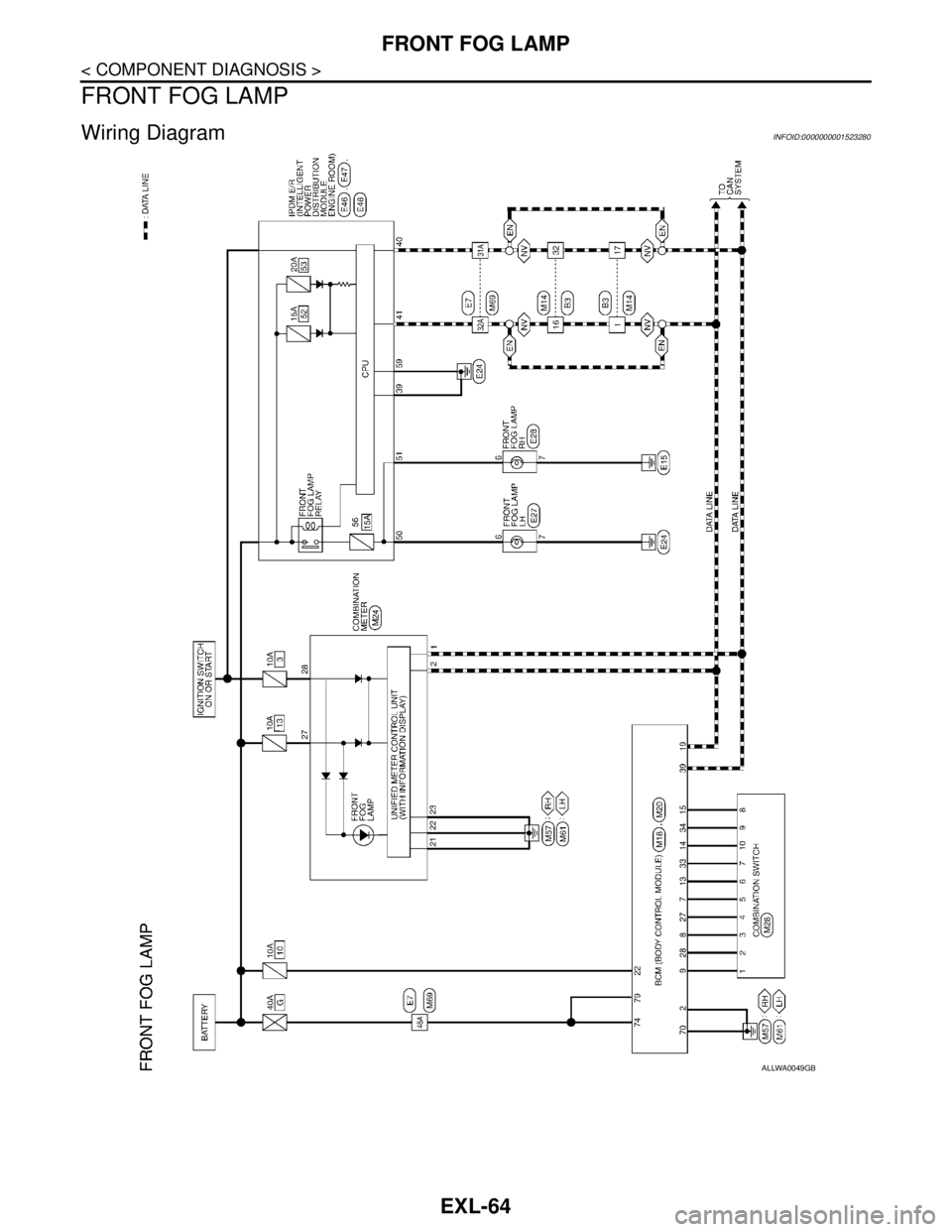

FRONT FOG LAMP
FRONT FOG LAMP
Wiring DiagramINFOID:0000000001523280
ALLWA0049GB
Page 3066 of 5883
REAR FOG LAMP
EXL-65
< COMPONENT DIAGNOSIS >
C
D
E
F
G
H
I
J
K
MA
B
EXL
N
O
P

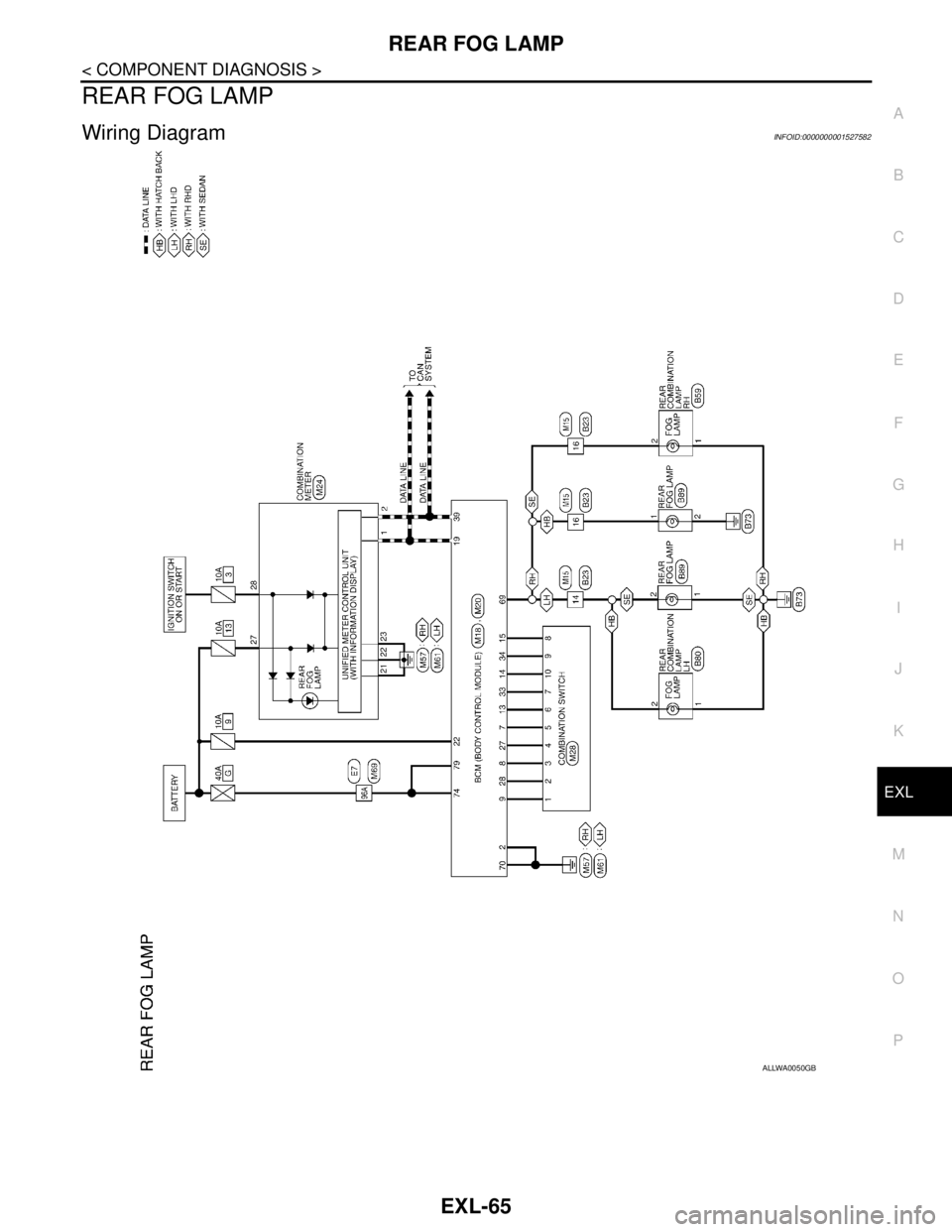

REAR FOG LAMP
Wiring DiagramINFOID:0000000001527582
ALLWA0050GB
Page 3067 of 5883
EXL-66
< COMPONENT DIAGNOSIS >

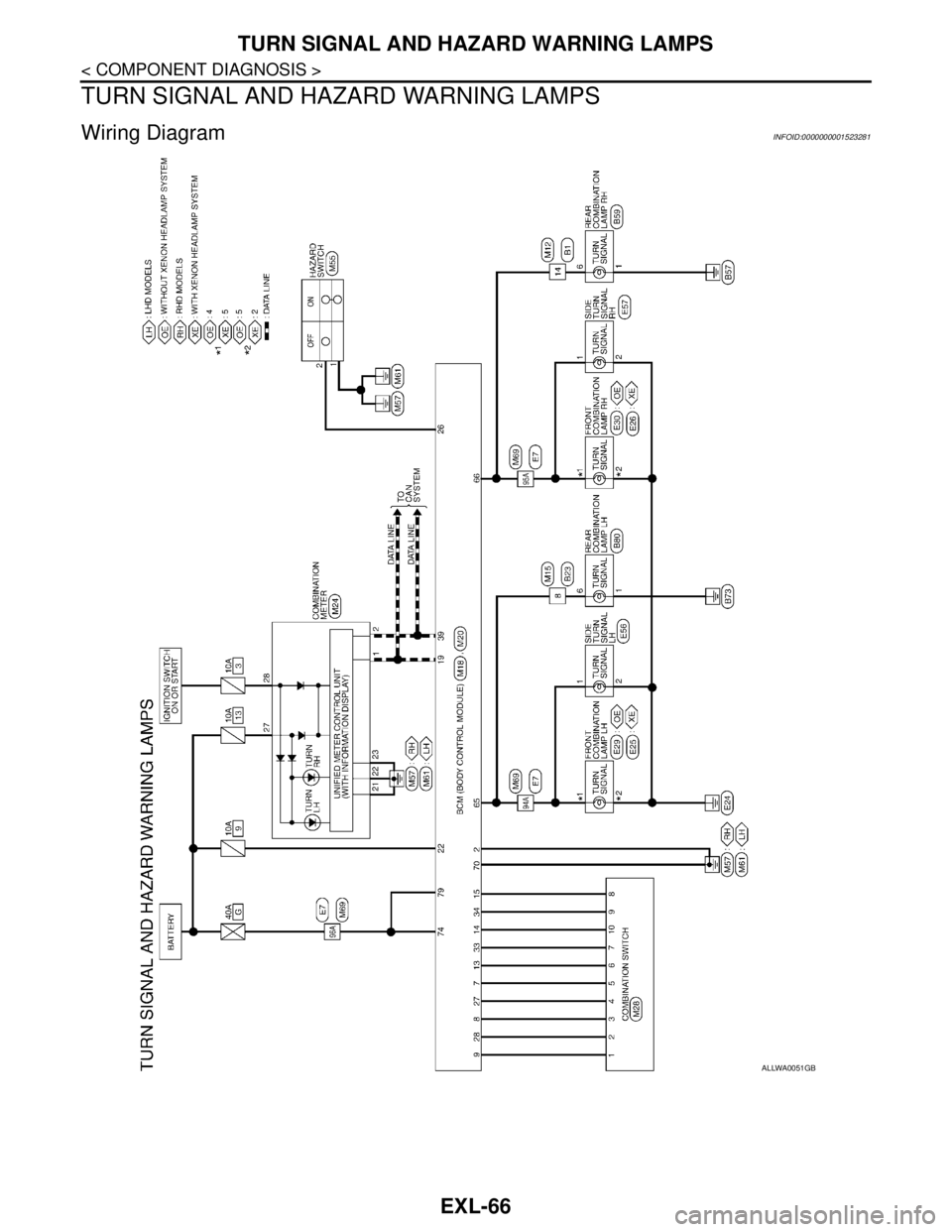

TURN SIGNAL AND HAZARD WARNING LAMPS
TURN SIGNAL AND HAZARD WARNING LAMPS
Wiring DiagramINFOID:0000000001523281
ALLWA0051GB
Page 3068 of 5883
PARKING, LICENSE PLATE AND TAIL LAMPS
EXL-67
< COMPONENT DIAGNOSIS >
C
D
E
F
G
H
I
J
K
MA
B
EXL
N
O
P

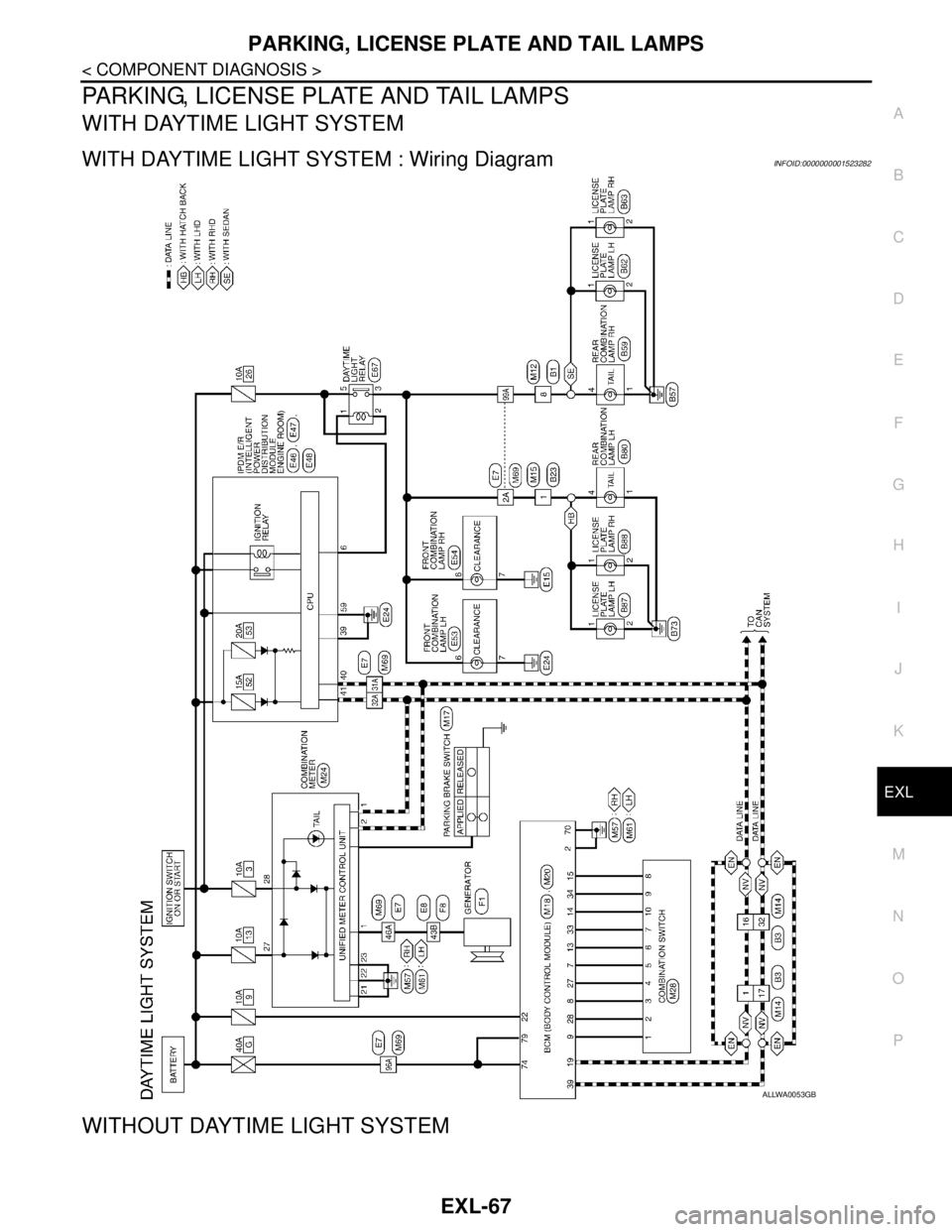

PARKING, LICENSE PLATE AND TAIL LAMPS
WITH DAYTIME LIGHT SYSTEM
WITH DAYTIME LIGHT SYSTEM : Wiring DiagramINFOID:0000000001523282
WITHOUT DAYTIME LIGHT SYSTEM
ALLWA0053GB
Page 3069 of 5883
EXL-68
< COMPONENT DIAGNOSIS >

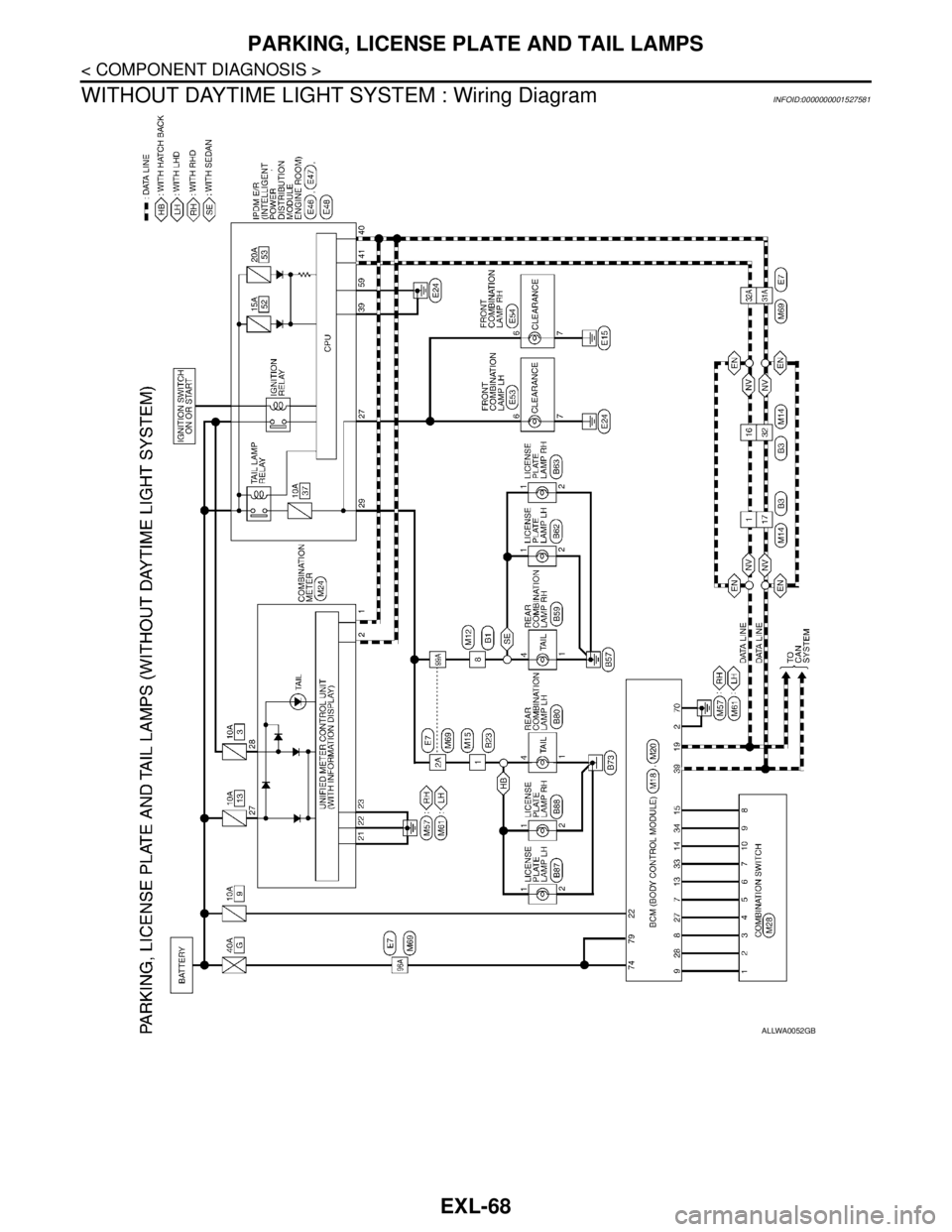

PARKING, LICENSE PLATE AND TAIL LAMPS
WITHOUT DAYTIME LIGHT SYSTEM : Wiring Diagram
INFOID:0000000001527581
ALLWA0052GB
Page 3070 of 5883
STOP LAMP
EXL-69
< COMPONENT DIAGNOSIS >
C
D
E
F
G
H
I
J
K
MA
B
EXL
N
O
P
STOP LAMP
Wiring DiagramINFOID:0000000001523283
ALLWA0054GB
Page 3071 of 5883
EXL-70
< COMPONENT DIAGNOSIS >

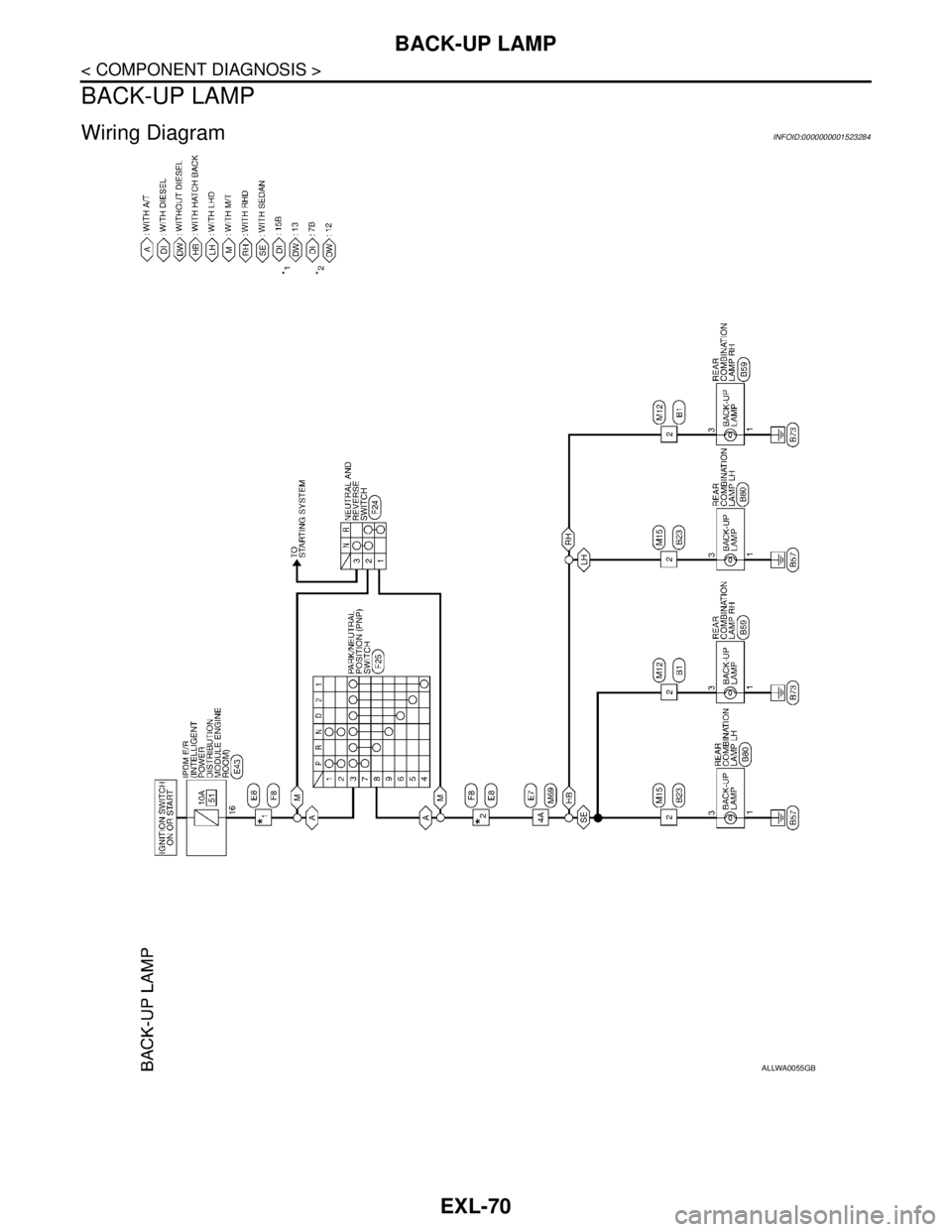

BACK-UP LAMP
BACK-UP LAMP
Wiring DiagramINFOID:0000000001523284
ALLWA0055GB
Page 3072 of 5883
BCM (BODY CONTROL MODULE)
EXL-71
< ECU DIAGNOSIS >
C
D
E
F
G
H
I
J
K
MA
B
EXL
N
O
P
ECU DIAGNOSIS
BCM (BODY CONTROL MODULE)
DescriptionINFOID:0000000001523285
REFERENCE VALUES FOR BCM
For BCM reference values, refer to XX-XX, "*****".
TERMINAL LAYOUT FOR BCM
For the terminal layout for the BCM, refer to XX-XX, "*****".
PHYSICAL VALUES FOR BCM
For physical values for the BCM, refer to XX-XX, "*****".
WIRING DIAGRAM - BCM
For the BCM wiring diagram, refer to XX-XX, "*****".
FAIL SAFE - BCM
For BCM fail safe information, refer to XX-XX, "*****".
DTC INSPECTION PRIORITY CHART - BCM
For the BCM DTC inspection priority chart, refer to XX-XX, "*****".
DTC INDEX - BCM
For the BCM DTC index, refer to XX-XX, "*****".
