PNP, OD SWITCH AND CLOSED THROTTLE, WIDE OPEN THROTTLE POSI-
TION SIGNAL CIRCUIT
TM-415
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
C
E
F
G
H
I
J
K
L
MA
B
TM
N
O
P
2.CHECK PNP SWITCH CIRCUIT
With CONSULT-III
1. Turn ignition switch ON. (Do not start engine.)
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “TRANSMISSION” with CONSULT-III.
3. Read out “P·N”, “R”, “D”, “2” and “1” position switches moving selector lever to each position.
OK or NG
OK >> GO TO 7.
NG >> GO TO 4.
3.CHECK PNP SWITCH CIRCUIT
Without CONSULT-III
1. Turn ignition switch ON. (Do not start engine.)
2. Check voltage between TCM connector terminals and ground
while moving selector lever through each position.
B: Battery voltage
0: 0V
OK or NG
OK >> GO TO 7.
NG >> GO TO 4.
Item name Condition Display value
PN POSI SWWhen setting selector lever to “N” or “P” posi-
tion.ON
When setting selector lever to other positions. OFF
R POSITION SWWhen setting selector lever to “R” position. ON
When setting selector lever to other positions. OFF
D POSITION SWWhen setting selector lever to “D” positions. ON
When setting selector lever to other positions. OFF
2 POSITION SWWhen setting selector lever to “2” position. ON
When setting selector lever to other positions. OFF
1 POSITION SWWhen setting selector lever to “1” position. ON
When setting selector lever to other positions. OFF
Selector lever positionTe r m i n a l
36 35 34 27 26
“P”, “N” B 0 0 0 0
“R” 0B000
“D” 0 0 B 0 0
“2” 0 0 0 B 0
“1” 0 0 0 0 B
SCIA7162E
Page 5362 of 5883
![NISSAN TIIDA 2007 Service Repair Manual TM-416
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
PNP, OD SWITCH AND CLOSED THROTTLE, WIDE OPEN THROTTLE POSI-
TION SIGNAL CIRCUIT

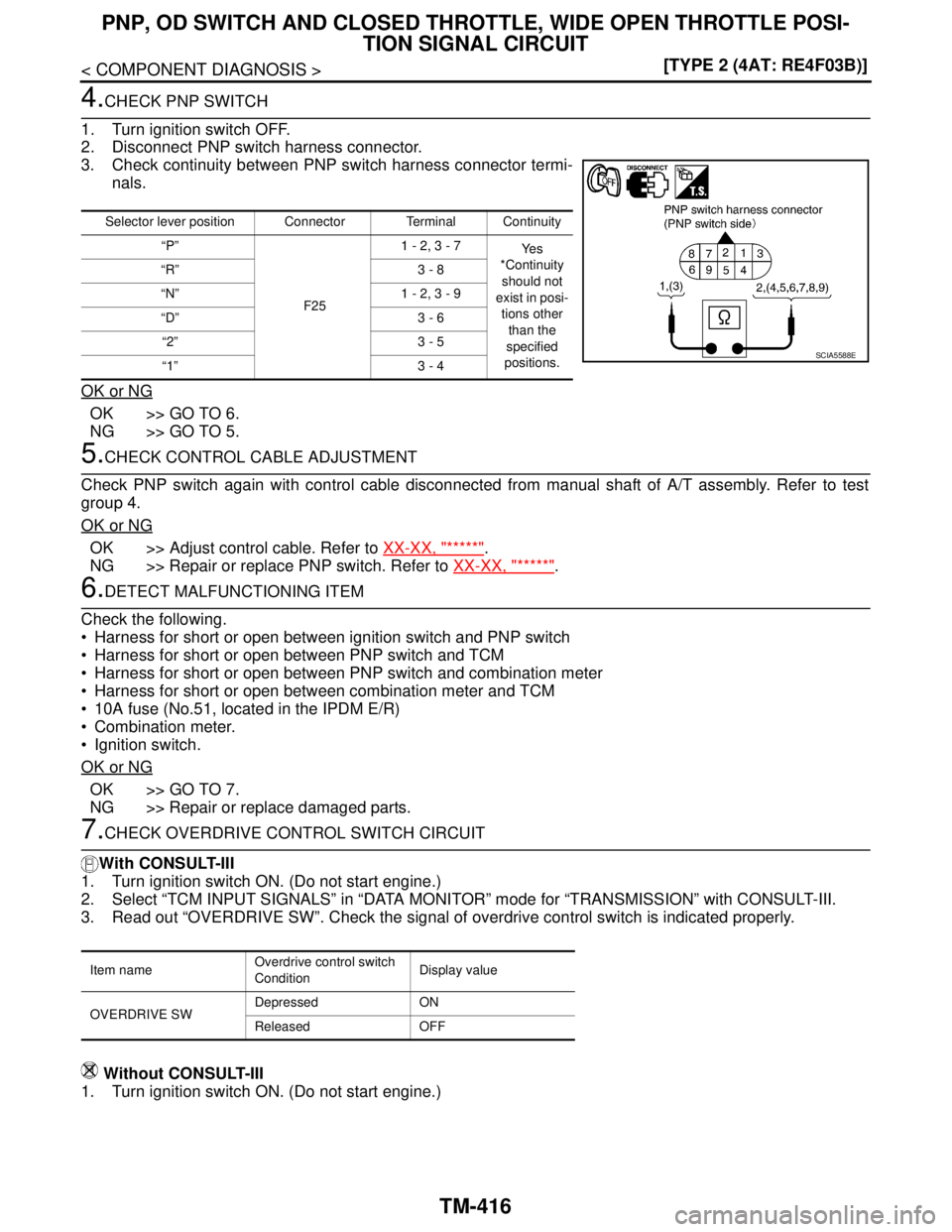

4.CHECK PNP SWITCH
1. Turn ignition switch OFF.
2. Disconnect PNP NISSAN TIIDA 2007 Service Repair Manual TM-416
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
PNP, OD SWITCH AND CLOSED THROTTLE, WIDE OPEN THROTTLE POSI-
TION SIGNAL CIRCUIT
4.CHECK PNP SWITCH
1. Turn ignition switch OFF.
2. Disconnect PNP](/manual-img/5/57395/w960_57395-5361.png)
TM-416
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
PNP, OD SWITCH AND CLOSED THROTTLE, WIDE OPEN THROTTLE POSI-
TION SIGNAL CIRCUIT
4.CHECK PNP SWITCH
1. Turn ignition switch OFF.
2. Disconnect PNP switch harness connector.
3. Check continuity between PNP switch harness connector termi-
nals.
OK or NG
OK >> GO TO 6.
NG >> GO TO 5.
5.CHECK CONTROL CABLE ADJUSTMENT
Check PNP switch again with control cable disconnected from manual shaft of A/T assembly. Refer to test
group 4.
OK or NG
OK >> Adjust control cable. Refer to XX-XX, "*****".
NG >> Repair or replace PNP switch. Refer to XX-XX, "*****"
.
6.DETECT MALFUNCTIONING ITEM
Check the following.
Harness for short or open between ignition switch and PNP switch
Harness for short or open between PNP switch and TCM
Harness for short or open between PNP switch and combination meter
Harness for short or open between combination meter and TCM
10A fuse (No.51, located in the IPDM E/R)
Combination meter.
Ignition switch.
OK or NG
OK >> GO TO 7.
NG >> Repair or replace damaged parts.
7.CHECK OVERDRIVE CONTROL SWITCH CIRCUIT
With CONSULT-III
1. Turn ignition switch ON. (Do not start engine.)
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “TRANSMISSION” with CONSULT-III.
3. Read out “OVERDRIVE SW”. Check the signal of overdrive control switch is indicated properly.
Without CONSULT-III
1. Turn ignition switch ON. (Do not start engine.)
Selector lever position Connector Terminal Continuity
“P”
F251 - 2, 3 - 7
Ye s
*Continuity
should not
exist in posi-
tions other
than the
specified
positions. “R” 3 - 8
“N” 1 - 2, 3 - 9
“D” 3 - 6
“2” 3 - 5
“1” 3 - 4
SCIA5588E
Item nameOverdrive control switch
ConditionDisplay value
OVERDRIVE SWDepressed ON
Released OFF
Page 5363 of 5883
![NISSAN TIIDA 2007 Service Repair Manual PNP, OD SWITCH AND CLOSED THROTTLE, WIDE OPEN THROTTLE POSI-
TION SIGNAL CIRCUIT
TM-417
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
C
E
F
G
H
I
J
K
L
MA
B
TM
N
O
P
2. Check voltage between A/T devi NISSAN TIIDA 2007 Service Repair Manual PNP, OD SWITCH AND CLOSED THROTTLE, WIDE OPEN THROTTLE POSI-
TION SIGNAL CIRCUIT
TM-417
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
C
E
F
G
H
I
J
K
L
MA
B
TM
N
O
P
2. Check voltage between A/T devi](/manual-img/5/57395/w960_57395-5362.png)
PNP, OD SWITCH AND CLOSED THROTTLE, WIDE OPEN THROTTLE POSI-
TION SIGNAL CIRCUIT
TM-417
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
C
E
F
G
H
I
J
K
L
MA
B
TM
N
O
P

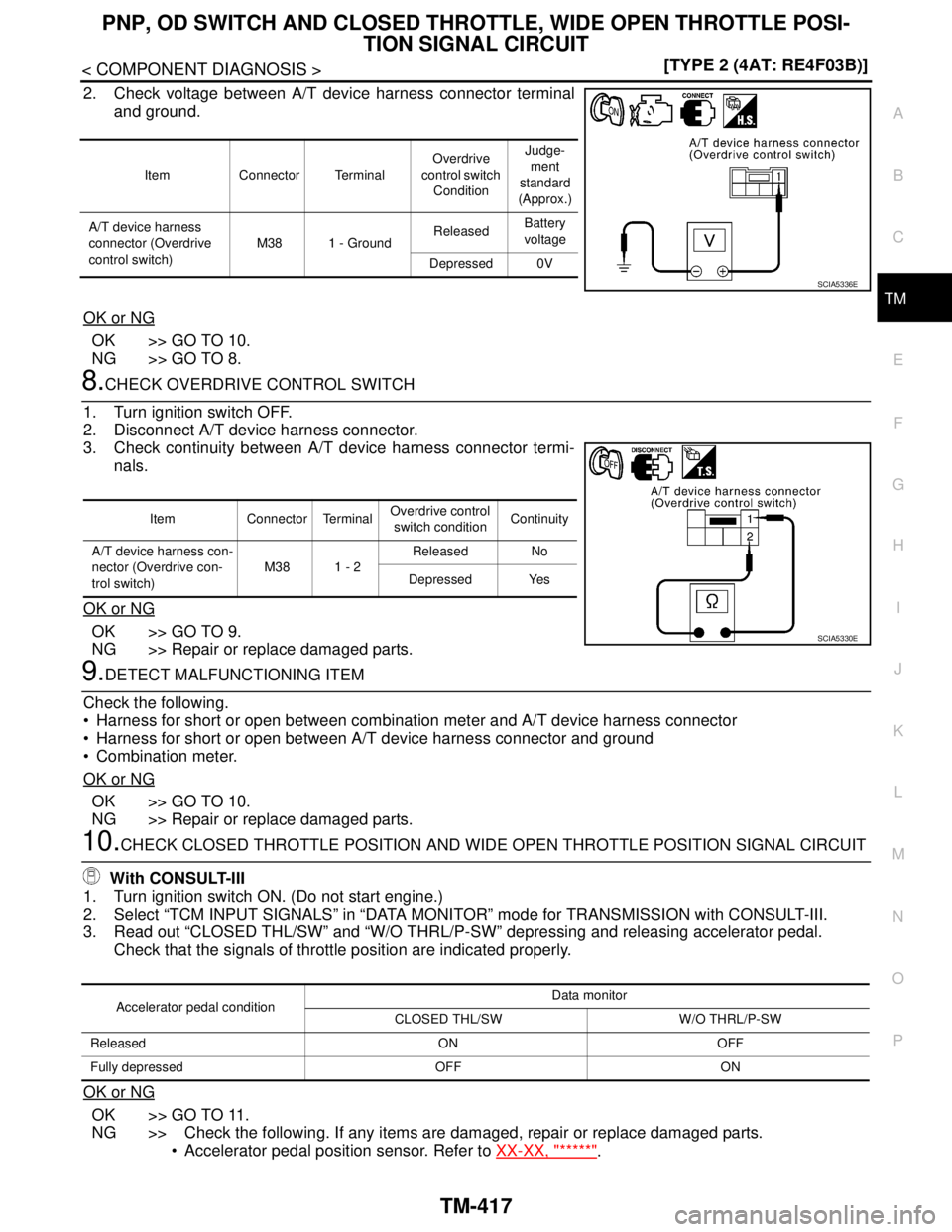

2. Check voltage between A/T device harness connector terminal
and ground.
OK or NG
OK >> GO TO 10.
NG >> GO TO 8.
8.CHECK OVERDRIVE CONTROL SWITCH
1. Turn ignition switch OFF.
2. Disconnect A/T device harness connector.
3. Check continuity between A/T device harness connector termi-
nals.
OK or NG
OK >> GO TO 9.
NG >> Repair or replace damaged parts.
9.DETECT MALFUNCTIONING ITEM
Check the following.
Harness for short or open between combination meter and A/T device harness connector
Harness for short or open between A/T device harness connector and ground
Combination meter.
OK or NG
OK >> GO TO 10.
NG >> Repair or replace damaged parts.
10.CHECK CLOSED THROTTLE POSITION AND WIDE OPEN THROTTLE POSITION SIGNAL CIRCUIT
With CONSULT-III
1. Turn ignition switch ON. (Do not start engine.)
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for TRANSMISSION with CONSULT-III.
3. Read out “CLOSED THL/SW” and “W/O THRL/P-SW” depressing and releasing accelerator pedal.
Check that the signals of throttle position are indicated properly.
OK or NG
OK >> GO TO 11.
NG >> Check the following. If any items are damaged, repair or replace damaged parts.
Accelerator pedal position sensor. Refer to XX-XX, "*****"
.
Item Connector TerminalOverdrive
control switch
ConditionJudge-
ment
standard
(Approx.)
A/T device harness
connector (Overdrive
control switch)M38 1 - GroundReleasedBattery
voltage
Depressed 0V
SCIA5336E
Item Connector TerminalOverdrive control
switch conditionContinuity
A/T device harness con-
nector (Overdrive con-
trol switch)M38 1 - 2Released No
Depressed Yes
SCIA5330E
Accelerator pedal conditionData monitor
CLOSED THL/SW W/O THRL/P-SW
Released ON OFF
Fully depressed OFF ON
Page 5364 of 5883
![NISSAN TIIDA 2007 Service Repair Manual TM-418
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
PNP, OD SWITCH AND CLOSED THROTTLE, WIDE OPEN THROTTLE POSI-
TION SIGNAL CIRCUIT

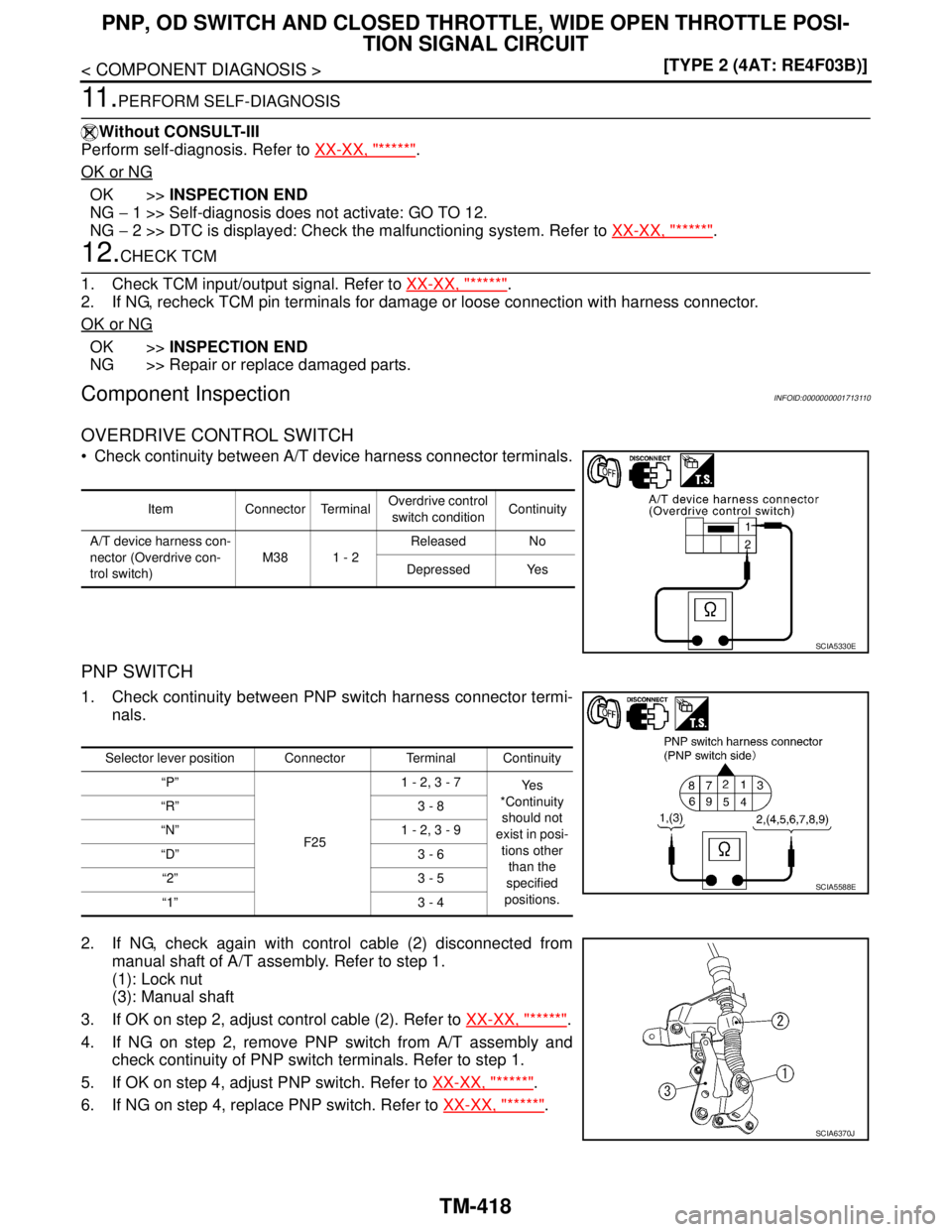

11 .PERFORM SELF-DIAGNOSIS
Without CONSULT-III
Perform self-diagn NISSAN TIIDA 2007 Service Repair Manual TM-418
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
PNP, OD SWITCH AND CLOSED THROTTLE, WIDE OPEN THROTTLE POSI-
TION SIGNAL CIRCUIT
11 .PERFORM SELF-DIAGNOSIS
Without CONSULT-III
Perform self-diagn](/manual-img/5/57395/w960_57395-5363.png)
TM-418
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
PNP, OD SWITCH AND CLOSED THROTTLE, WIDE OPEN THROTTLE POSI-
TION SIGNAL CIRCUIT
11 .PERFORM SELF-DIAGNOSIS
Without CONSULT-III
Perform self-diagnosis. Refer to XX-XX, "*****"
.
OK or NG
OK >>INSPECTION END
NG − 1 >> Self-diagnosis does not activate: GO TO 12.
NG − 2 >> DTC is displayed: Check the malfunctioning system. Refer to XX-XX, "*****"
.
12.CHECK TCM
1. Check TCM input/output signal. Refer to XX-XX, "*****"
.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.
OK or NG
OK >>INSPECTION END
NG >> Repair or replace damaged parts.
Component InspectionINFOID:0000000001713110
OVERDRIVE CONTROL SWITCH
Check continuity between A/T device harness connector terminals.
PNP SWITCH
1. Check continuity between PNP switch harness connector termi-
nals.
2. If NG, check again with control cable (2) disconnected from
manual shaft of A/T assembly. Refer to step 1.
(1): Lock nut
(3): Manual shaft
3. If OK on step 2, adjust control cable (2). Refer to XX-XX, "*****"
.
4. If NG on step 2, remove PNP switch from A/T assembly and
check continuity of PNP switch terminals. Refer to step 1.
5. If OK on step 4, adjust PNP switch. Refer to XX-XX, "*****"
.
6. If NG on step 4, replace PNP switch. Refer to XX-XX, "*****"
.
Item Connector TerminalOverdrive control
switch conditionContinuity
A/T device harness con-
nector (Overdrive con-
trol switch)M38 1 - 2Released No
Depressed Yes
SCIA5330E
Selector lever position Connector Terminal Continuity
“P”
F251 - 2, 3 - 7
Ye s
*Continuity
should not
exist in posi-
tions other
than the
specified
positions. “R” 3 - 8
“N” 1 - 2, 3 - 9
“D” 3 - 6
“2” 3 - 5
“1” 3 - 4
SCIA5588E
SCIA6370J
Page 5365 of 5883
A/T SHIFT LOCK SYSTEM
TM-419
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
C
E
F
G
H
I
J
K
L
MA
B
TM
N
O
P
A/T SHIFT LOCK SYSTEM

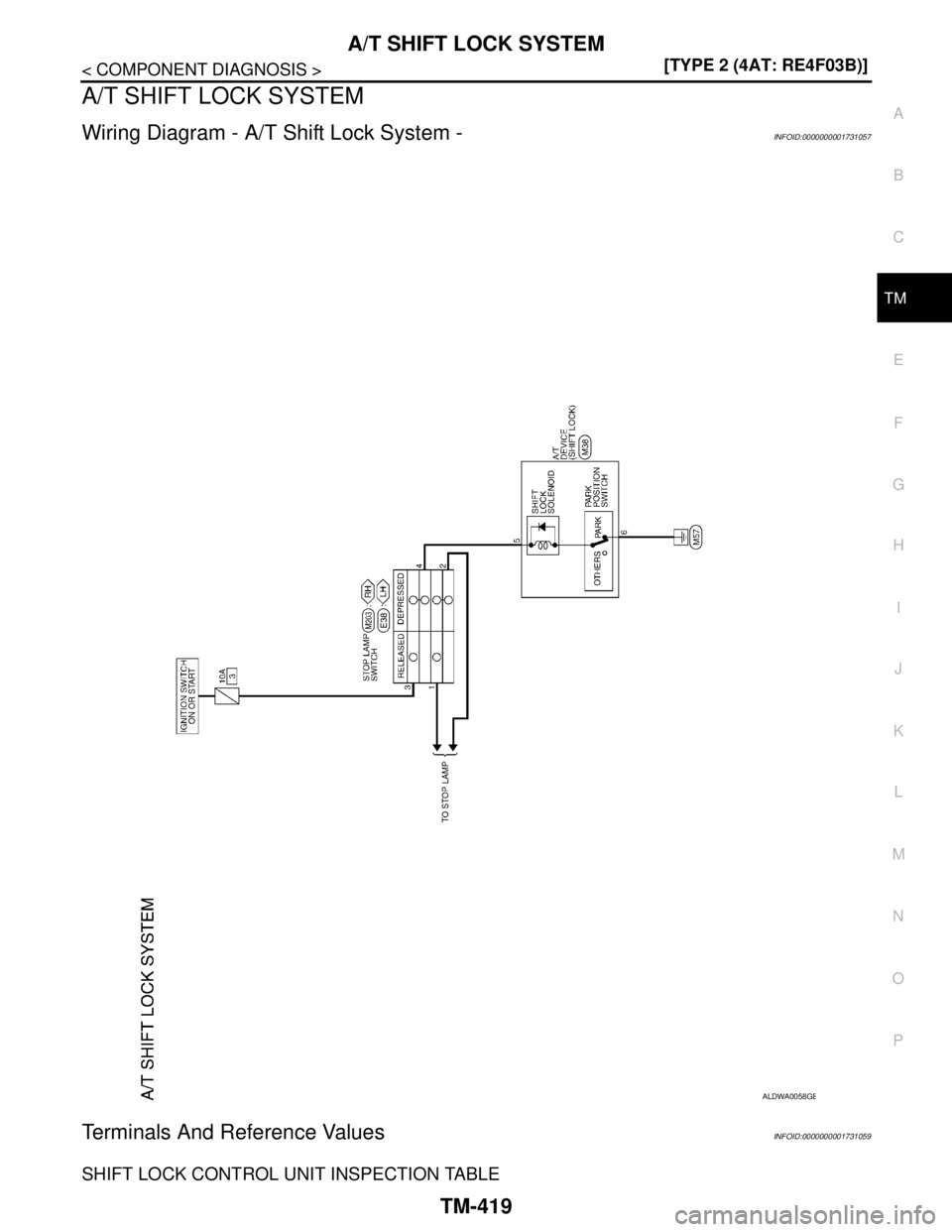

Wiring Diagram - A/T Shift Lock System - INFOID:0000000001731057
Terminals And Reference ValuesINFOID:0000000001731059
SHIFT LOCK CONTROL UNIT INSPECTION TABLE
ALDWA0058GB
Page 5366 of 5883
![NISSAN TIIDA 2007 Service Repair Manual TM-420
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
A/T SHIFT LOCK SYSTEM
Data are reference values.
Diagnosis ProcedureINFOID:0000000001731062
SYMPTOM 1:
Selector lever cannot be moved from “P NISSAN TIIDA 2007 Service Repair Manual TM-420
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
A/T SHIFT LOCK SYSTEM
Data are reference values.
Diagnosis ProcedureINFOID:0000000001731062
SYMPTOM 1:
Selector lever cannot be moved from “P](/manual-img/5/57395/w960_57395-5365.png)
TM-420
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
A/T SHIFT LOCK SYSTEM
Data are reference values.
Diagnosis ProcedureINFOID:0000000001731062
SYMPTOM 1:
Selector lever cannot be moved from “P” position with ignition switch in ON position and brake
pedal depressed.
Selector lever can be moved from “P” position with ignition key in ON position and brake pedal
released.
Selector lever can be moved from “P” position when ignition switch is removed from key cylinder.
SYMPTOM 2:
Ignition key cannot be removed when selector lever is set to “P” position.
Ignition key can be removed when selector lever is set to any position except “P” position.
1.CHECK KEY INTERLOCK CABLE
Check key interlock cable for damage.
OK or NG
OK >> GO TO 2.
NG >> Repair key interlock cable. Refer to XX-XX, "*****"
.
2.CHECK A/T POSITION
Check A/T position. Refer to XX-XX, "*****"
.
OK or NG
OK >> GO TO 3.
NG >> Adjust control cable. Refer to XX-XX, "*****"
.
3.CHECK SHIFT LOCK SOLENOID AND PARK POSITION SWITCH
1. Turn ignition switch ON. (Do not start engine.)
2. Selector lever is set in “P” position.
3. Check operation sound.
OK or NG
OK >>INSPECTION END
NG >> GO TO 4.
4.CHECK POWER SOURCE
1. Turn ignition switch ON. (Do not start engine.)
TER-
MINAL
NO.WIRE
COLORITEM CONDITIONVOLTAGE
(Approx.)
1 P O/D switchIgnition switch: “ON” Battery voltage
Ignition switch: “OFF” 0V
2 B Ground Always 0V
3 L IlluminationParking lamps: “ON” Battery voltage
Parking lamps: “OFF” 0V
4 B Ground Always 0V
5 LG Shift lock solenoidWhen ignition switch is "ON", brake pedal is depressed and se-
lector lever is set in "P" position.Battery voltage
Except above. 0V
6 B Ground Always 0V
Condition Brake pedal Operation sound
When ignition switch is turned to ON position and selector lever is set in
“P” position.Depressed Yes
Released No
Page 5367 of 5883
![NISSAN TIIDA 2007 Service Repair Manual A/T SHIFT LOCK SYSTEM
TM-421
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
C
E
F
G
H
I
J
K
L
MA
B
TM
N
O
P
2. Check voltage between A/T device harness connector terminal
5 and ground.
OK or NG
OK >> NISSAN TIIDA 2007 Service Repair Manual A/T SHIFT LOCK SYSTEM
TM-421
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
C
E
F
G
H
I
J
K
L
MA
B
TM
N
O
P
2. Check voltage between A/T device harness connector terminal
5 and ground.
OK or NG
OK >>](/manual-img/5/57395/w960_57395-5366.png)

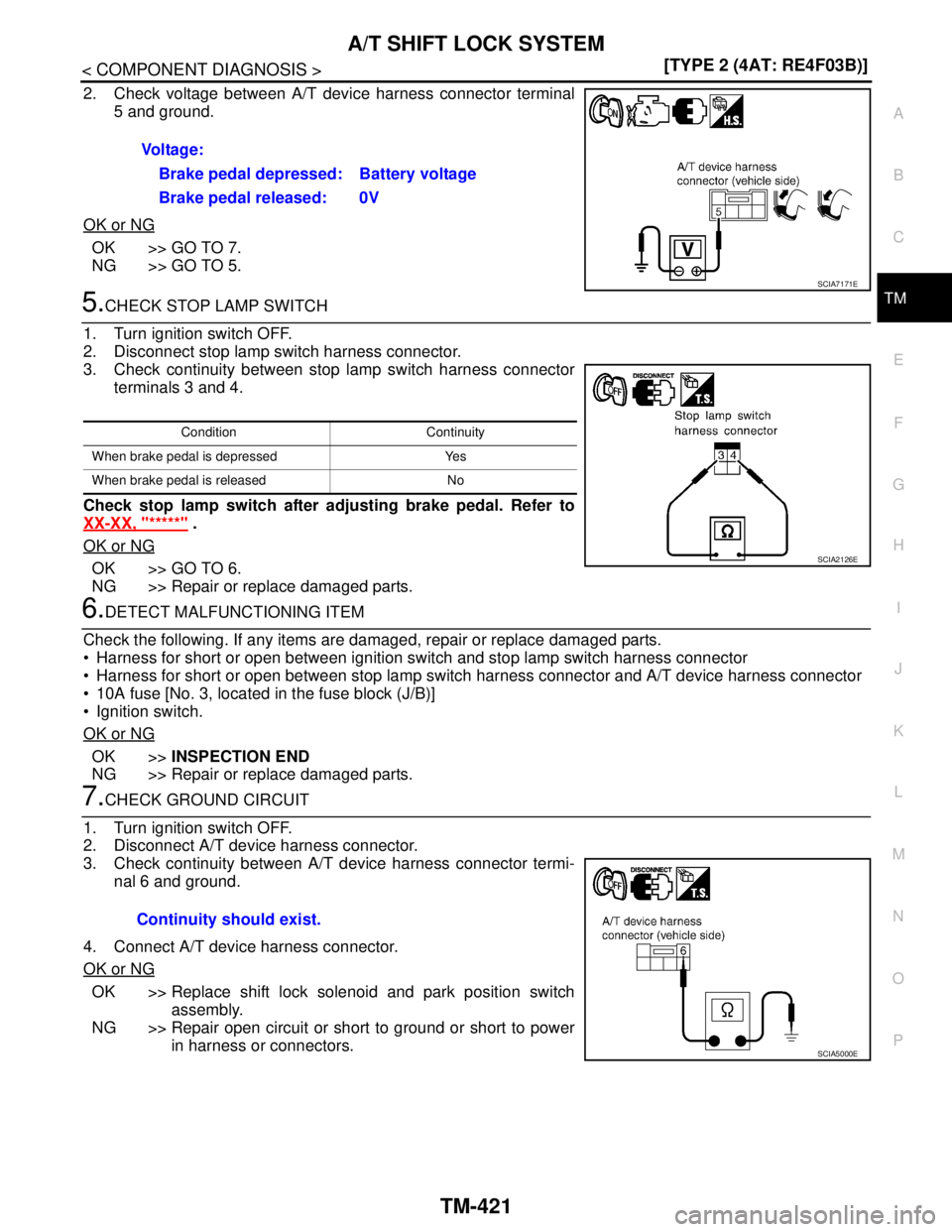

A/T SHIFT LOCK SYSTEM
TM-421
< COMPONENT DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
C
E
F
G
H
I
J
K
L
MA
B
TM
N
O
P
2. Check voltage between A/T device harness connector terminal
5 and ground.
OK or NG
OK >> GO TO 7.
NG >> GO TO 5.
5.CHECK STOP LAMP SWITCH
1. Turn ignition switch OFF.
2. Disconnect stop lamp switch harness connector.
3. Check continuity between stop lamp switch harness connector
terminals 3 and 4.
Check stop lamp switch after adjusting brake pedal. Refer to
XX-XX, "*****"
.
OK or NG
OK >> GO TO 6.
NG >> Repair or replace damaged parts.
6.DETECT MALFUNCTIONING ITEM
Check the following. If any items are damaged, repair or replace damaged parts.
Harness for short or open between ignition switch and stop lamp switch harness connector
Harness for short or open between stop lamp switch harness connector and A/T device harness connector
10A fuse [No. 3, located in the fuse block (J/B)]
Ignition switch.
OK or NG
OK >>INSPECTION END
NG >> Repair or replace damaged parts.
7.CHECK GROUND CIRCUIT
1. Turn ignition switch OFF.
2. Disconnect A/T device harness connector.
3. Check continuity between A/T device harness connector termi-
nal 6 and ground.
4. Connect A/T device harness connector.
OK or NG
OK >> Replace shift lock solenoid and park position switch
assembly.
NG >> Repair open circuit or short to ground or short to power
in harness or connectors. Voltage:
Brake pedal depressed: Battery voltage
Brake pedal released: 0V
SCIA7171E
Condition Continuity
When brake pedal is depressed Yes
When brake pedal is released No
SCIA2126E
Continuity should exist.
SCIA5000E
Page 5368 of 5883
![NISSAN TIIDA 2007 Service Repair Manual TM-422
< ECU DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
TCM
ECU DIAGNOSIS
TCM
Reference ValueINFOID:0000000001714339
REFERENCE VALUES
NOTICE:
1. The CONSULT-III electrically displays shift timing and lock-up NISSAN TIIDA 2007 Service Repair Manual TM-422
< ECU DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
TCM
ECU DIAGNOSIS
TCM
Reference ValueINFOID:0000000001714339
REFERENCE VALUES
NOTICE:
1. The CONSULT-III electrically displays shift timing and lock-up](/manual-img/5/57395/w960_57395-5367.png)
TM-422
< ECU DIAGNOSIS >[TYPE 2 (4AT: RE4F03B)]
TCM
ECU DIAGNOSIS
TCM
Reference ValueINFOID:0000000001714339
REFERENCE VALUES
NOTICE:
1. The CONSULT-III electrically displays shift timing and lock-up timing (that is, operation timing of each
solenoid).
Check for time difference between actual shift timing and the CONSULT-III display. If the difference is
noticeable, mechanical parts (except solenoids, sensors, etc.) may be malfunctioning. Check mechanical
parts using applicable diagnostic procedures.
2. Shift schedule (which implies gear position) displayed on CONSULT-III and that indicated in Service Man-
ual may differ slightly. This occurs because of the following reasons:
- Actual shift schedule has more or less tolerance or allowance,
- Shift schedule indicated in Service Manual refers to the point where shifts start, and
- Gear position displayed on CONSULT-III indicates the point where shifts are completed.
3. Shift solenoid valve “A” or “B” is displayed on CONSULT-III at the start of shifting. Gear position is dis-
played upon completion of shifting (which is computed by TCM).
Item name Condition Display value (Approx.)
VHCL/S SE-A/T
During drivingApproximately matches the speedometer
reading.
VHCL/S SE-MTR
THROTTLE POSIReleased accelerator pedal. 0.0/8
Fully depressed accelerator pedal. 8.0/8
FLUID TEMP SE When A/T fluid temperature is 20°C (68°F). 1.5V
When A/T fluid temperature is 80°C (176°F). 0.5V
BATTERY VOLT When turning ignition switch to “ON”. Battery voltage
ENGINE SPEED Engine runningApproximately matches the tachometer
reading.
TURBINE REV During driving (lock-up ON) Approximately matches the engine speed.
OVERDRIVE SWWhen overdrive control switch is depressed. ON
When overdrive control switch is released. OFF
PN POSI SWWhen setting selector lever to “N” or “P” position. ON
When setting selector lever to other positions. OFF
R POSITION SWWhen setting selector lever to “R” position. ON
When setting selector lever to other positions. OFF
D POSITION SWWhen setting selector lever to “D” position. ON
When setting selector lever to other positions. OFF
2 POSITION SWWhen setting selector lever to “2” position. ON
When setting selector lever to other positions. OFF
1 POSITION SWWhen setting selector lever to “1” position. ON
When setting selector lever to other positions. OFF
CLOSED THL/SWReleased accelerator pedal. ON
Depressed accelerator pedal. OFF
W/O THRL/P-SWFully depressed accelerator pedal. ON
Released accelerator pedal. OFF
