Page 745 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-87
CIRCUIT DIAGRAM 4JA1-L (LHD)
RTW48AXF008401
Page 746 of 4264
8A-88 ELECTRICAL-BODY AND CHASSIS
REMOVAL AND INSTALLATION
This illustration is based on RHD model
STARTER SWITCH
Removal
1. Steering Lock Assembly
Refer to Section 3B" STEERING COLUMN" for steering
lock assembly removal steps.
2. Starter Switch
Installation
Follow the removal procedure in the reverse order to install the
starter switch.
INSPECTION AND REPAIR
STARTER SWITCH
Switch Connections
Terminal No.
Starter
switch key
position B-62
2
(B2)B-62
4
(ACC)B-62
1
(IG2) B-63
1
(ST) B-63
3
(B1)B-62
3
(IG1)
Removed
OFF
ACC Inserted
ON
START
LOCK
825R300046
Starter relay
Check continuity between the relay terminals.
1 - 4............................. No continuity
(When battery voltage is applied between 2 and 3)
1 - 4............................. Continuity
Page 747 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-89
ENGINE CONTROL MODULE (ECM)
PARTS LOCATION (RHD)
RTW48AXF013201 & RTW48AXF013501
Page 748 of 4264
8A-90 ELECTRICAL-BODY AND CHASSIS
PARTS LOCATION (LHD)
RTW48AXF013401 & RTW48AXF013501
Page 749 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-91
PARTS LOCATION C24SE
Page 750 of 4264
8A-92 ELECTRICAL-BODY AND CHASSIS
PARTS LOCATION 6VE1
Page 751 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-93

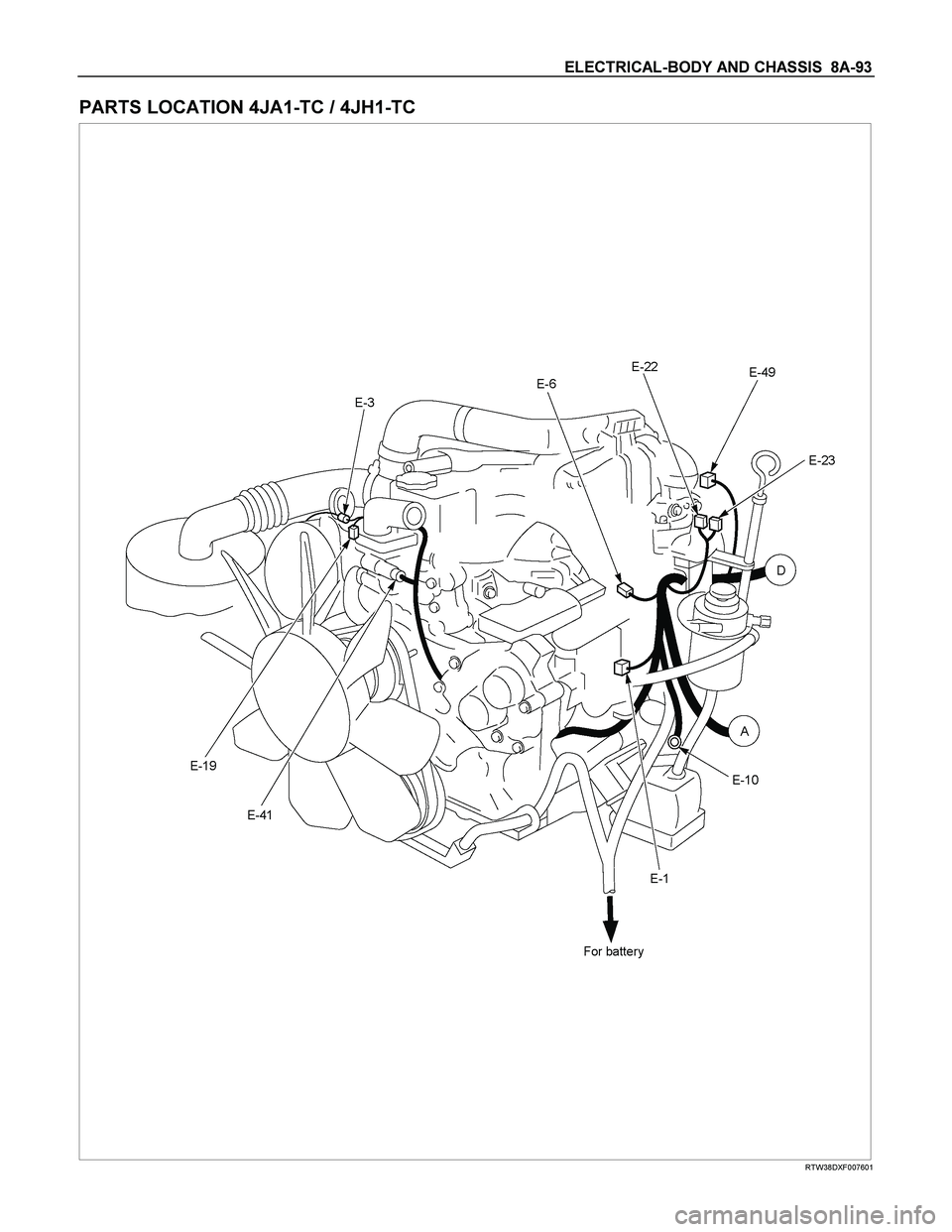

PARTS LOCATION 4JA1-TC / 4JH1-TC
RTW38DXF007601
Page 752 of 4264
8A-94 ELECTRICAL-BODY AND CHASSIS
PARTS LOCATION
RTW48AXF031801
