ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-375

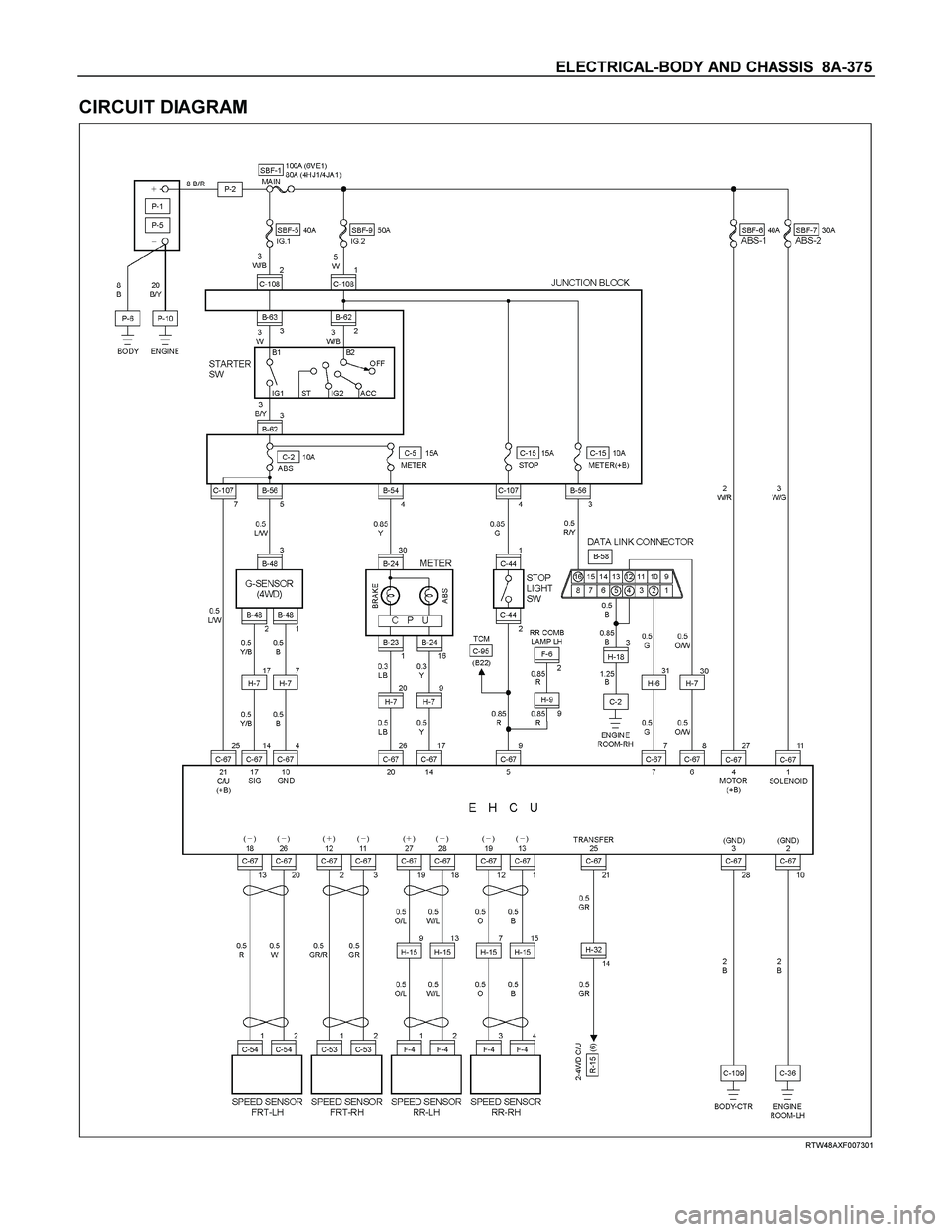

CIRCUIT DIAGRAM




RTW48AXF007301

Page 1034 of 4264

ISUZU TF SERIES 2004  Workshop Manual 8A-376  ELECTRICAL-BODY AND CHASSIS
IMMOBILIZER

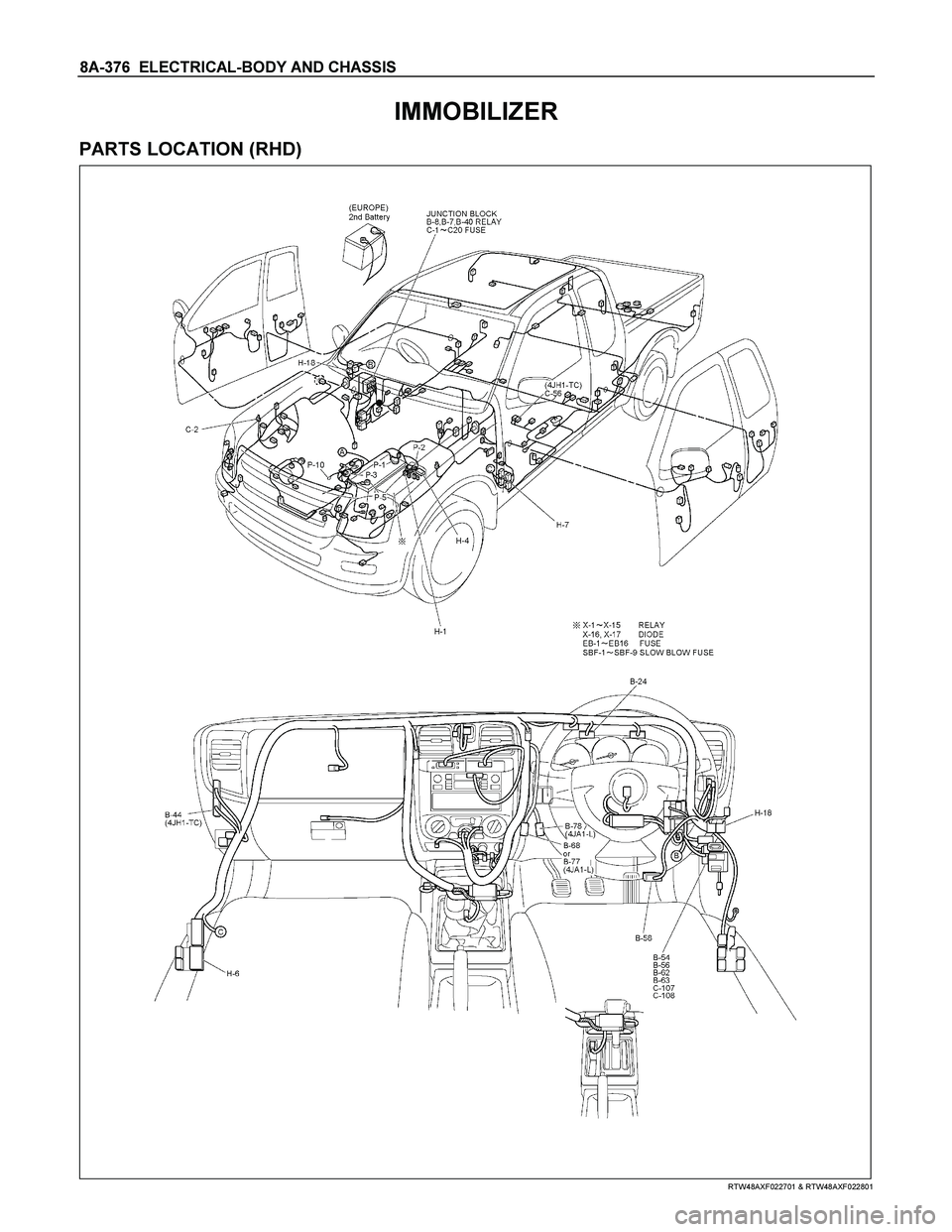

PARTS LOCATION (RHD)






RTW48AXF022701 & RTW48AXF022801

Page 1035 of 4264

ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-377

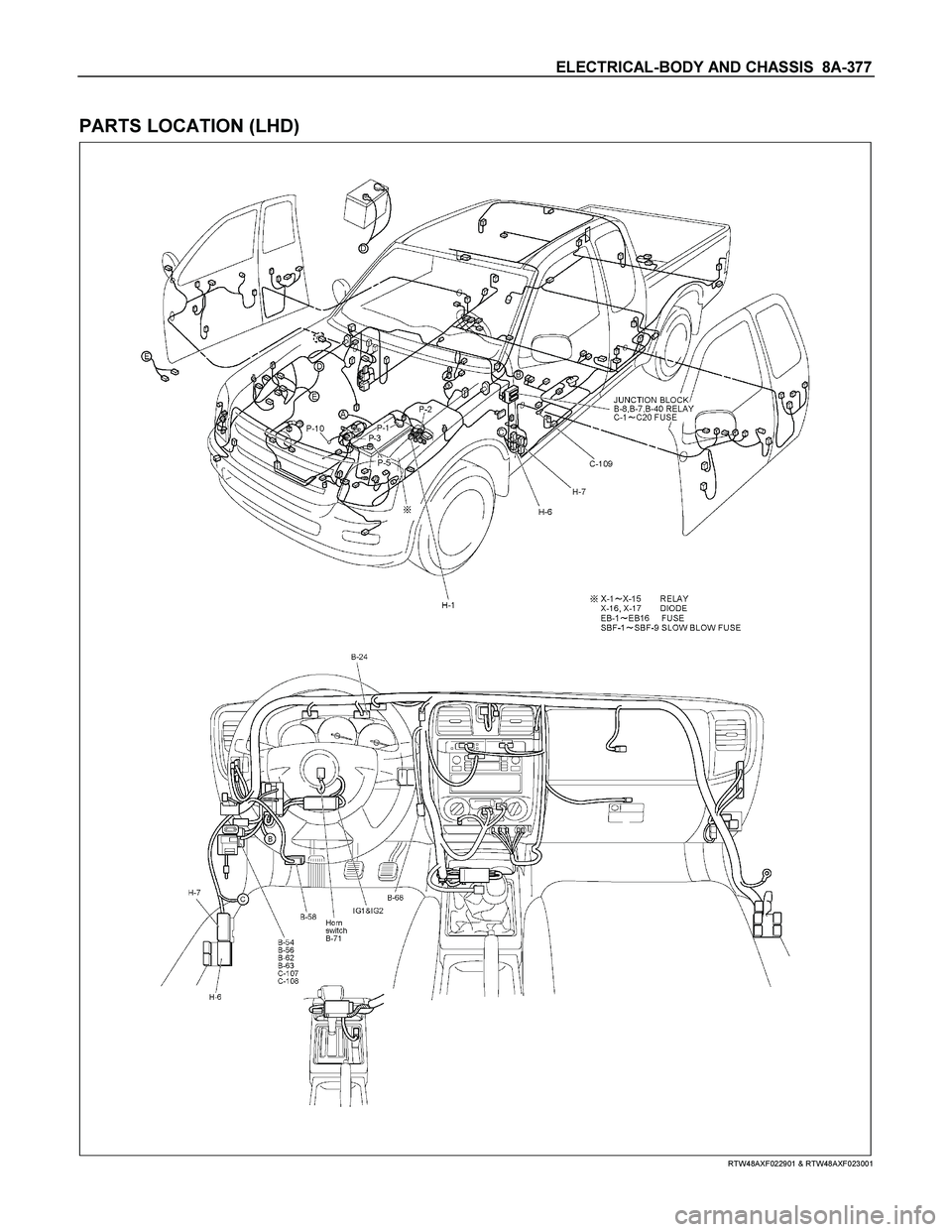

PARTS LOCATION (LHD)






RTW48AXF022901 & RTW48AXF023001

Page 1036 of 4264

ISUZU TF SERIES 2004  Workshop Manual 8A-378  ELECTRICAL-BODY AND CHASSIS

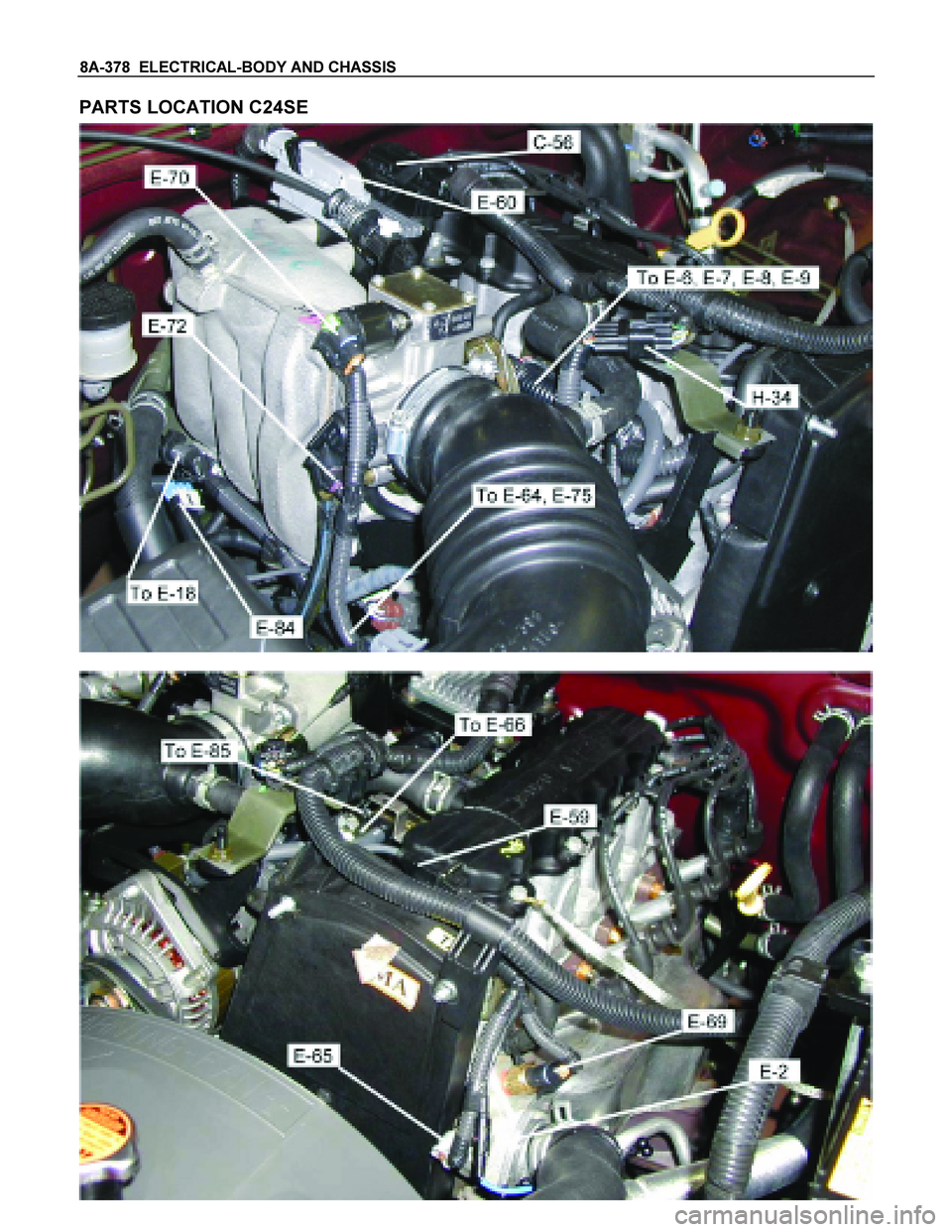

PARTS LOCATION C24SE

Page 1037 of 4264

ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-379
PARTS LOCATION 6VE1

Page 1038 of 4264

ISUZU TF SERIES 2004  Workshop Manual 8A-380  ELECTRICAL-BODY AND CHASSIS

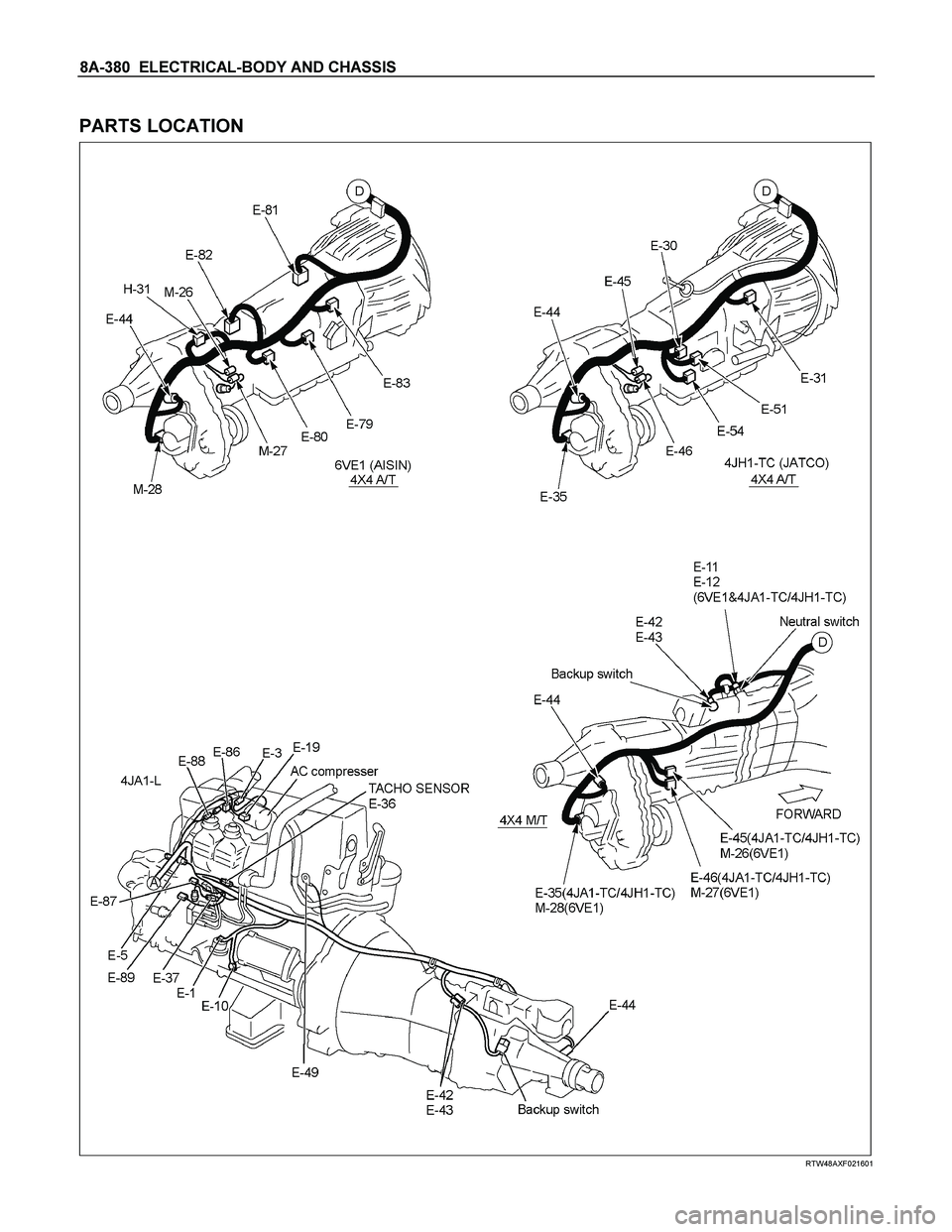

PARTS LOCATION


 RTW48AXF021601

Page 1039 of 4264

ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-381

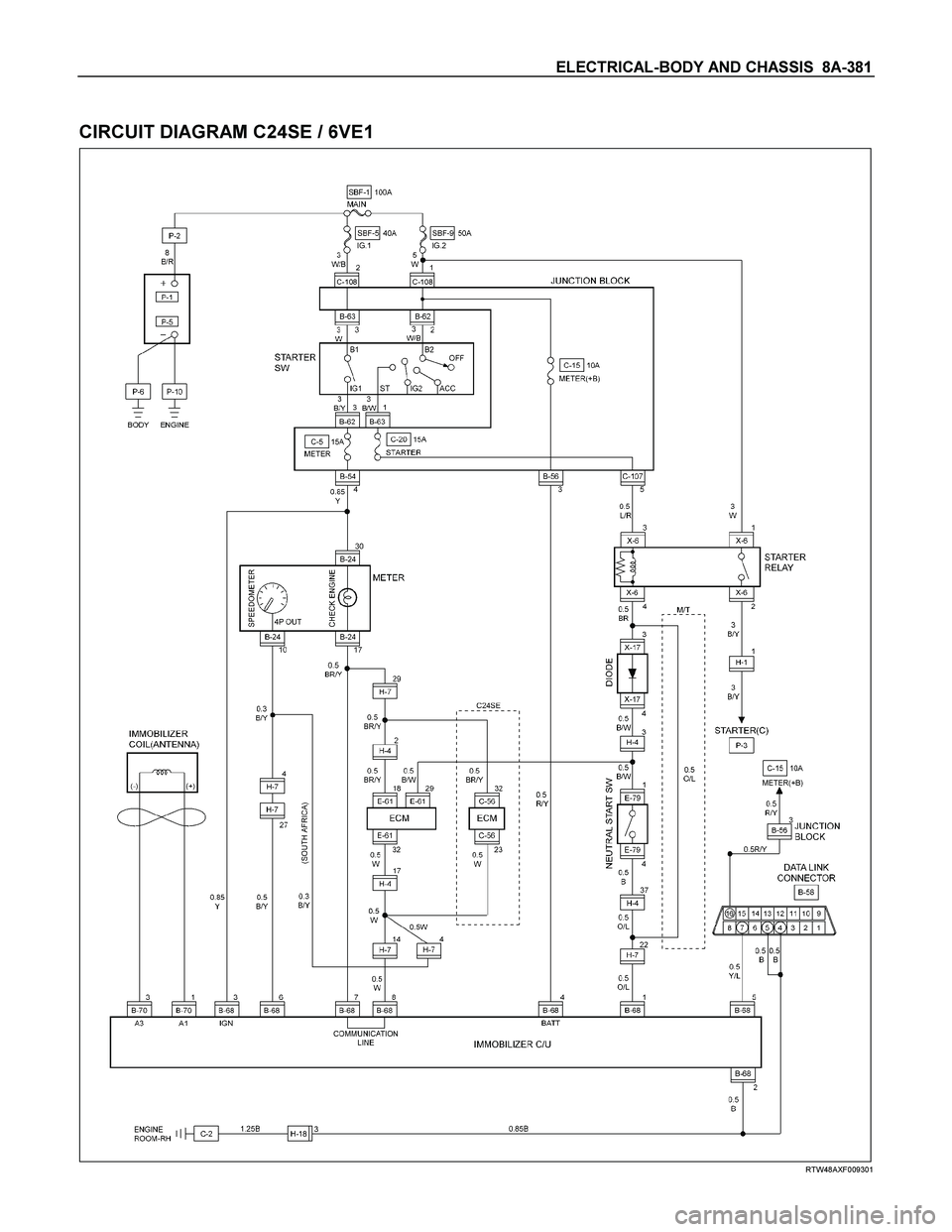

CIRCUIT DIAGRAM C24SE / 6VE1




RTW48AXF009301

Page 1040 of 4264

ISUZU TF SERIES 2004  Workshop Manual 8A-382  ELECTRICAL-BODY AND CHASSIS

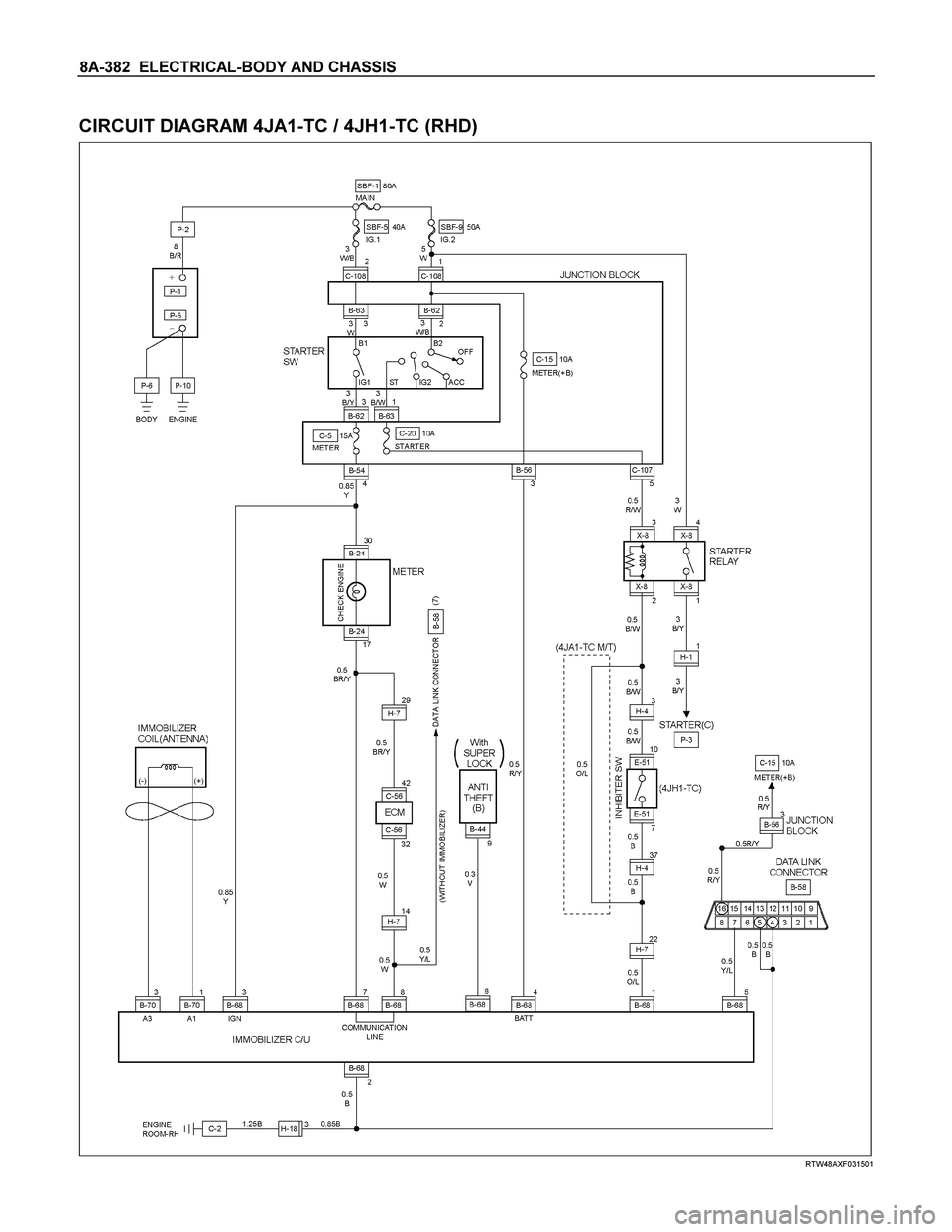

CIRCUIT DIAGRAM 4JA1-TC / 4JH1-TC (RHD)




RTW48AXF031501
