Page 953 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-295
CIRCUIT DIAGRAM WITHOUT ANTI THEFT (RHD)
RTW48AXF011601
Page 954 of 4264
8A-296 ELECTRICAL-BODY AND CHASSIS
CIRCUIT DIAGRAM WITH ANTI THEFT (RHD)
RTW48AXF011301
Page 955 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-297
CIRCUIT DIAGRAM WITH SUPER LOCK (RHD ONLY) Sheet 1/3
RTW48AXF025401
Page 956 of 4264
8A-298 ELECTRICAL-BODY AND CHASSIS
CIRCUIT DIAGRAM WITH SUPER LOCK (RHD ONLY) Sheet 2/3
RTW48AXF024801
Page 957 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-299
CIRCUIT DIAGRAM WITH SUPER LOCK (RHD ONLY) Sheet 3/3
RTW48AXF024901
Page 958 of 4264

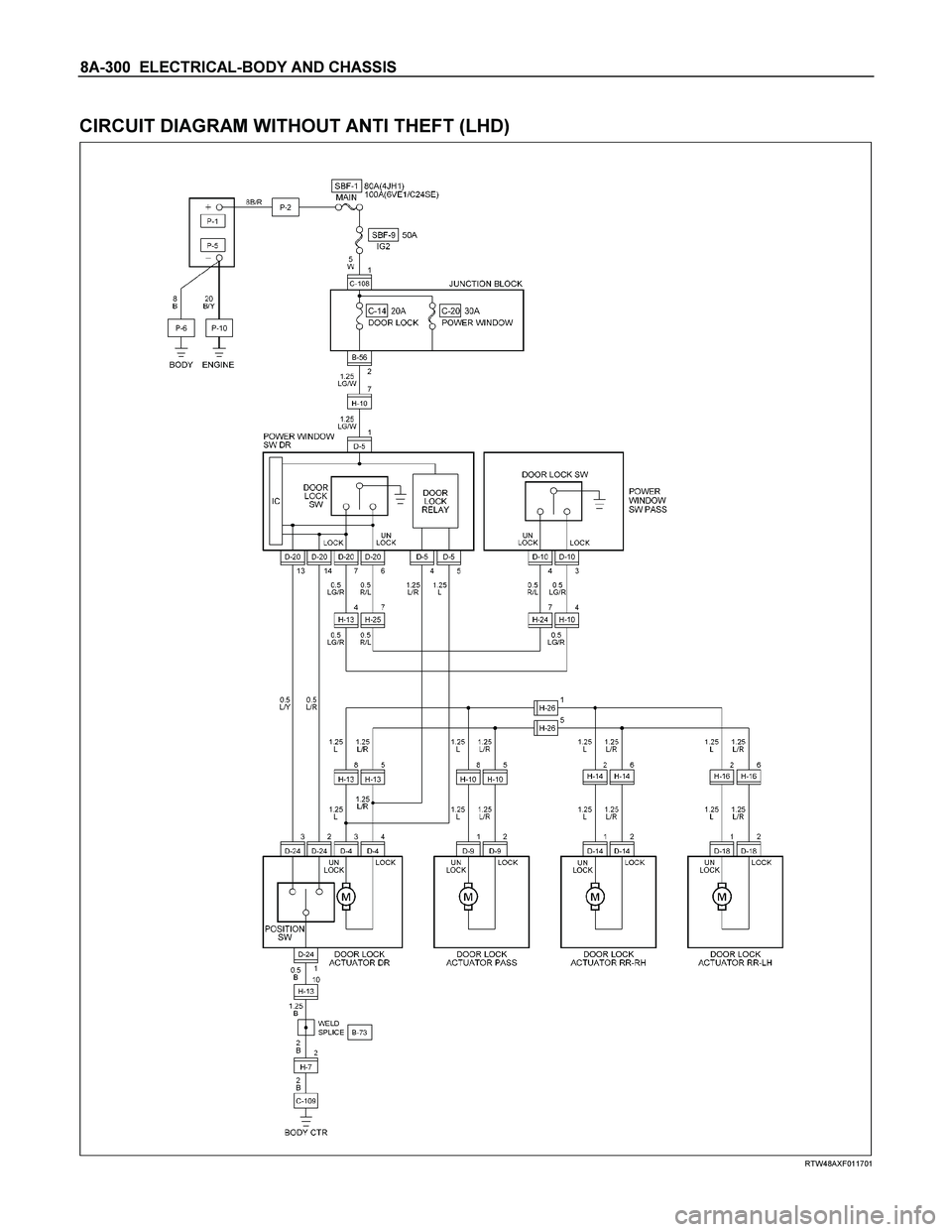

8A-300 ELECTRICAL-BODY AND CHASSIS
CIRCUIT DIAGRAM WITHOUT ANTI THEFT (LHD)
RTW48AXF011701
Page 959 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-301
CIRCUIT DIAGRAM WITH ANTI THEFT (LHD)
RTW48AXF011401
Page 960 of 4264
8A-302 ELECTRICAL-BODY AND CHASSIS
TROUBLESHOOTING
QUICK CHART FOR CHECK POINTS
Check Points
Fuse
C-14
(20A) Power
Window &
Door Lock
Switch Door
Lock
SwitchKey CYLN
Der switch Door Lock Actuator
Cable
Trouble Mode Driver’s
side Driver’s
side D/S P/S Passen
ger’s
side RR-RH RR-LHHarness
1. All the doors do not
lock and unlock
2. All the doors do not
get locked (or
unlocked)
3. Driver’s side door
does not get locked
(or unlocked)
4. FRT passenger’s side
door does not get
locked (or unlocked)
5. RR door-RH does not
get locked (or
unlocked)
6. RR door-LH does not
get locked (or
unlocked)
7. Door lock does not
operate when
operating from the
driver’s seat side
