ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-359

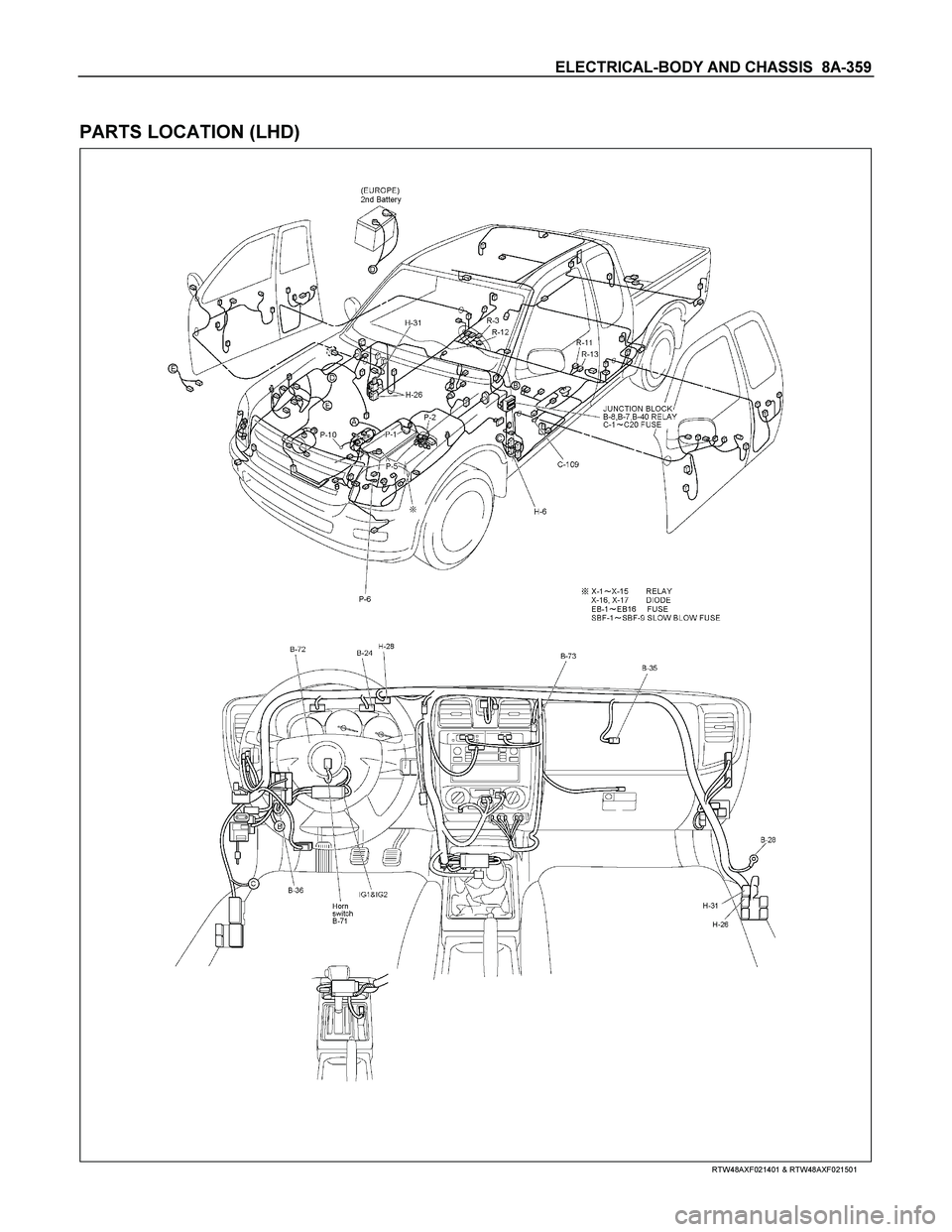

PARTS LOCATION (LHD)






RTW48AXF021401 & RTW48AXF021501

Page 1018 of 4264

ISUZU TF SERIES 2004  Workshop Manual 8A-360  ELECTRICAL-BODY AND CHASSIS

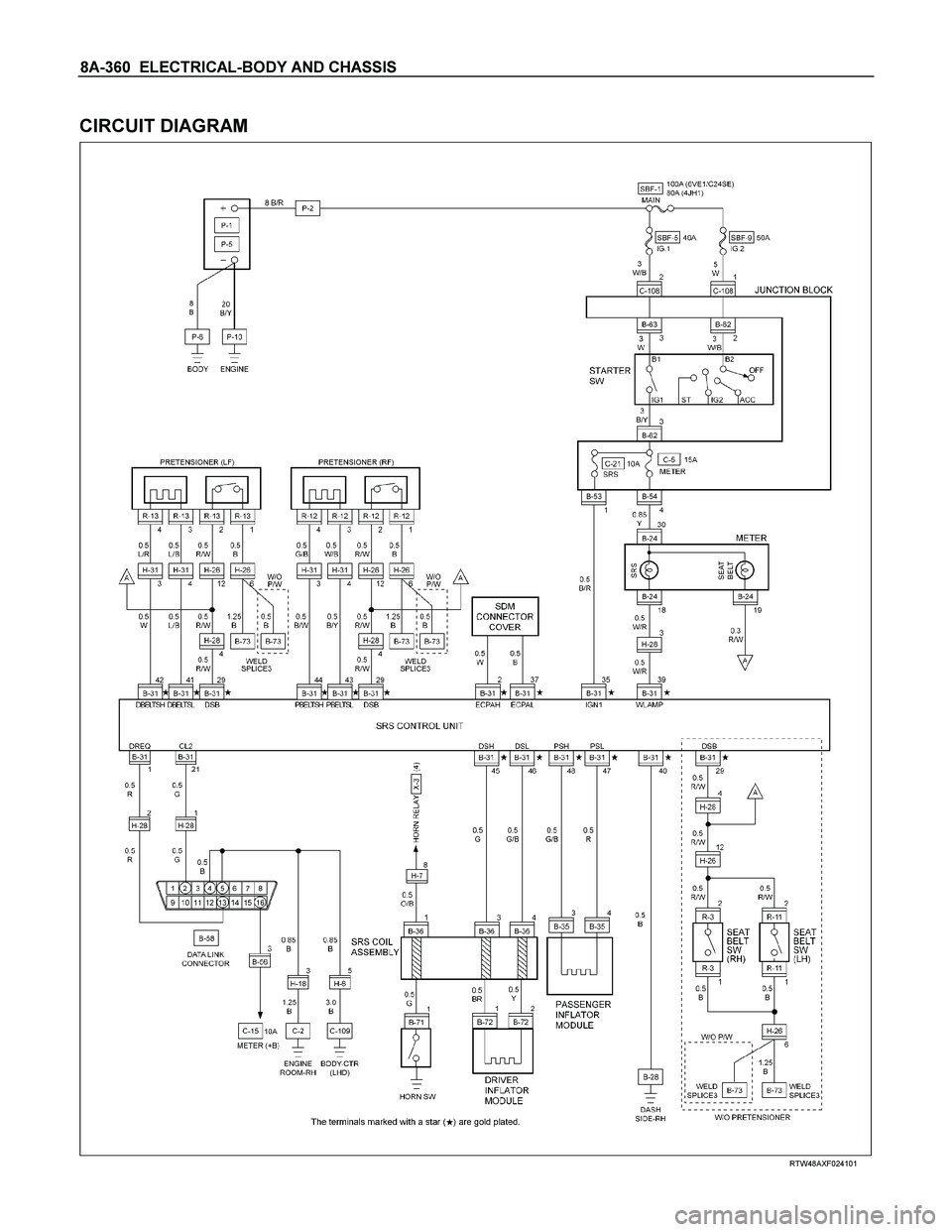

CIRCUIT DIAGRAM




RTW48AXF024101

Page 1019 of 4264

ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-361
TRANSFER CASE CONTROL MODULE

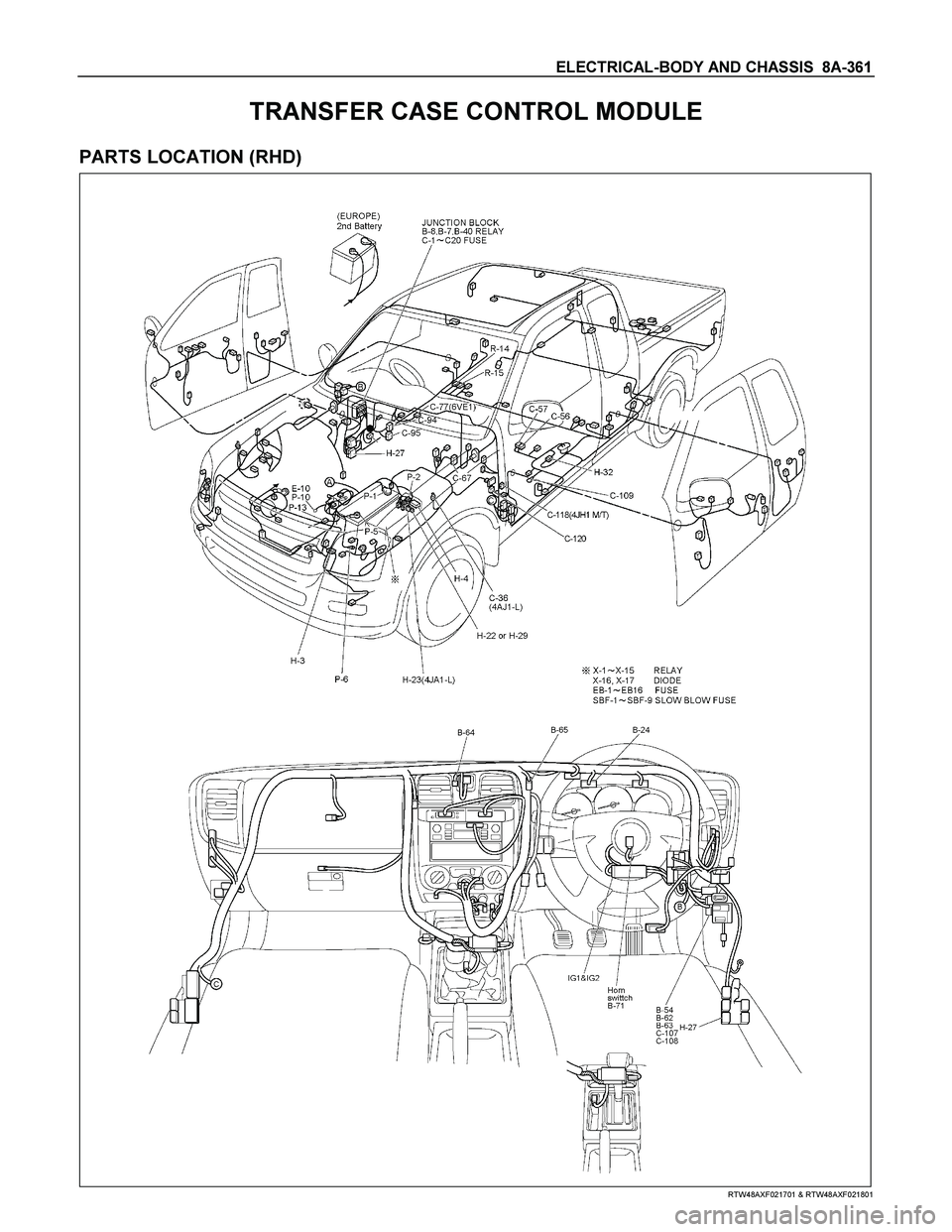

PARTS LOCATION (RHD)






RTW48AXF021701 & RTW48AXF021801

Page 1020 of 4264

ISUZU TF SERIES 2004  Workshop Manual 8A-362  ELECTRICAL-BODY AND CHASSIS

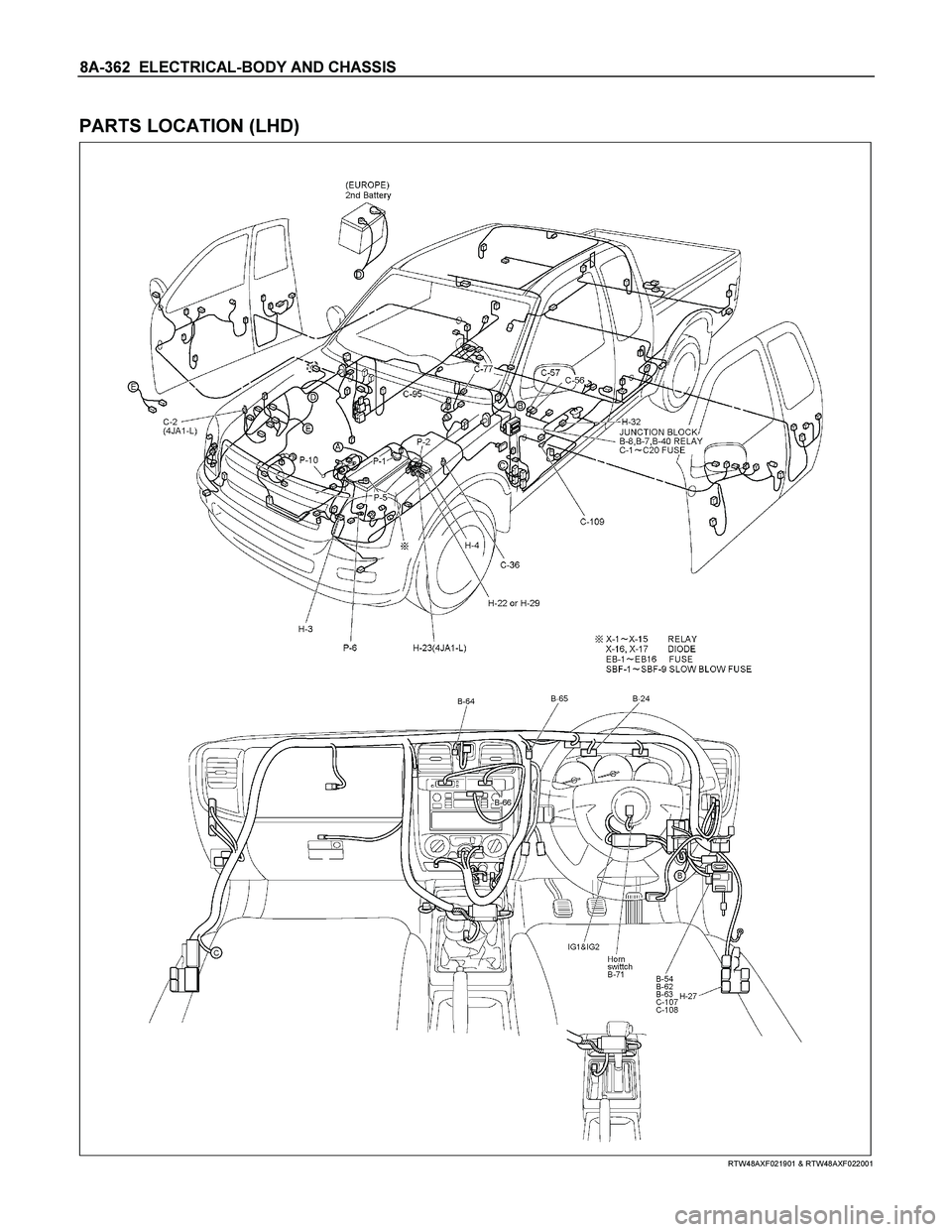

PARTS LOCATION (LHD)






RTW48AXF021901 & RTW48AXF022001

Page 1021 of 4264

ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-363

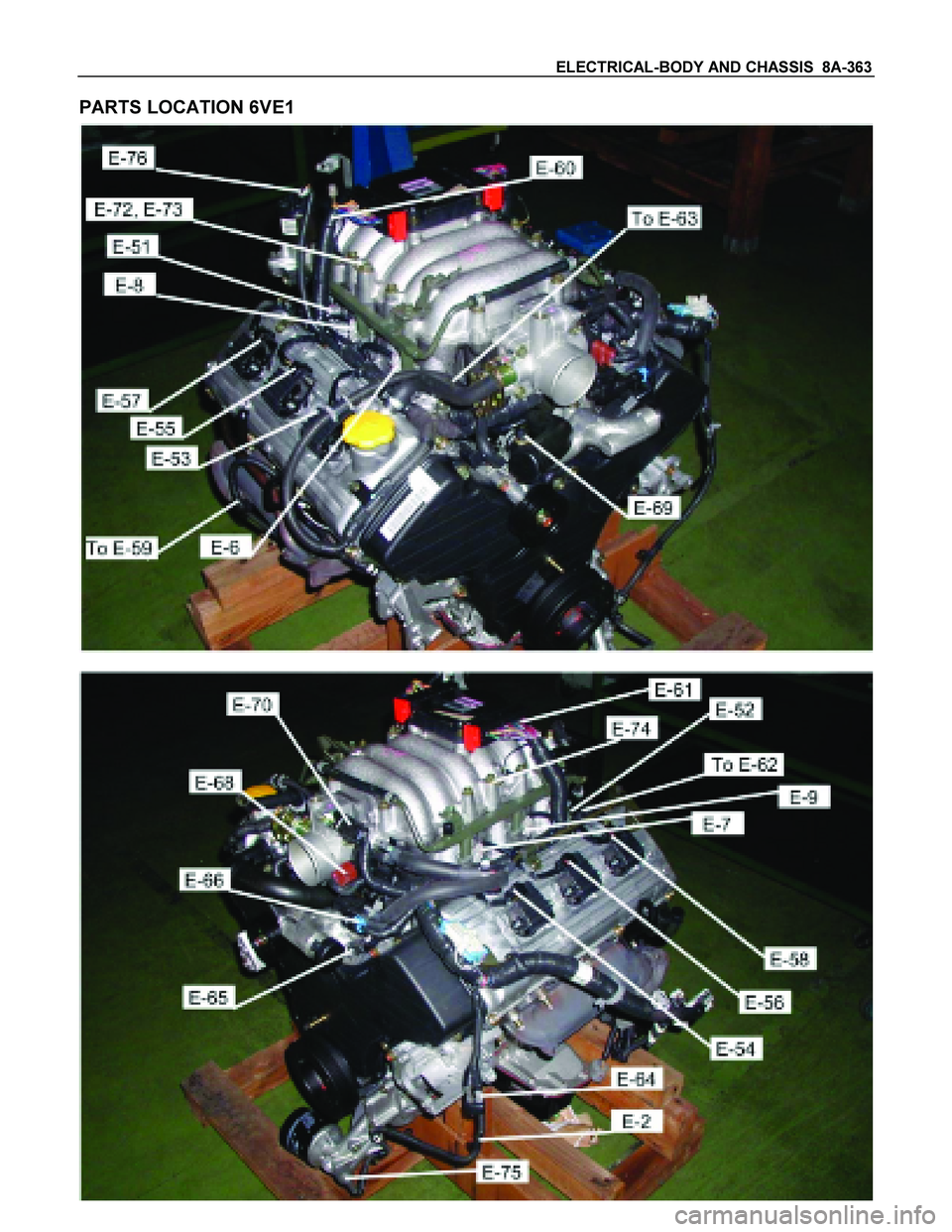

PARTS LOCATION 6VE1

Page 1022 of 4264

ISUZU TF SERIES 2004  Workshop Manual 8A-364  ELECTRICAL-BODY AND CHASSIS

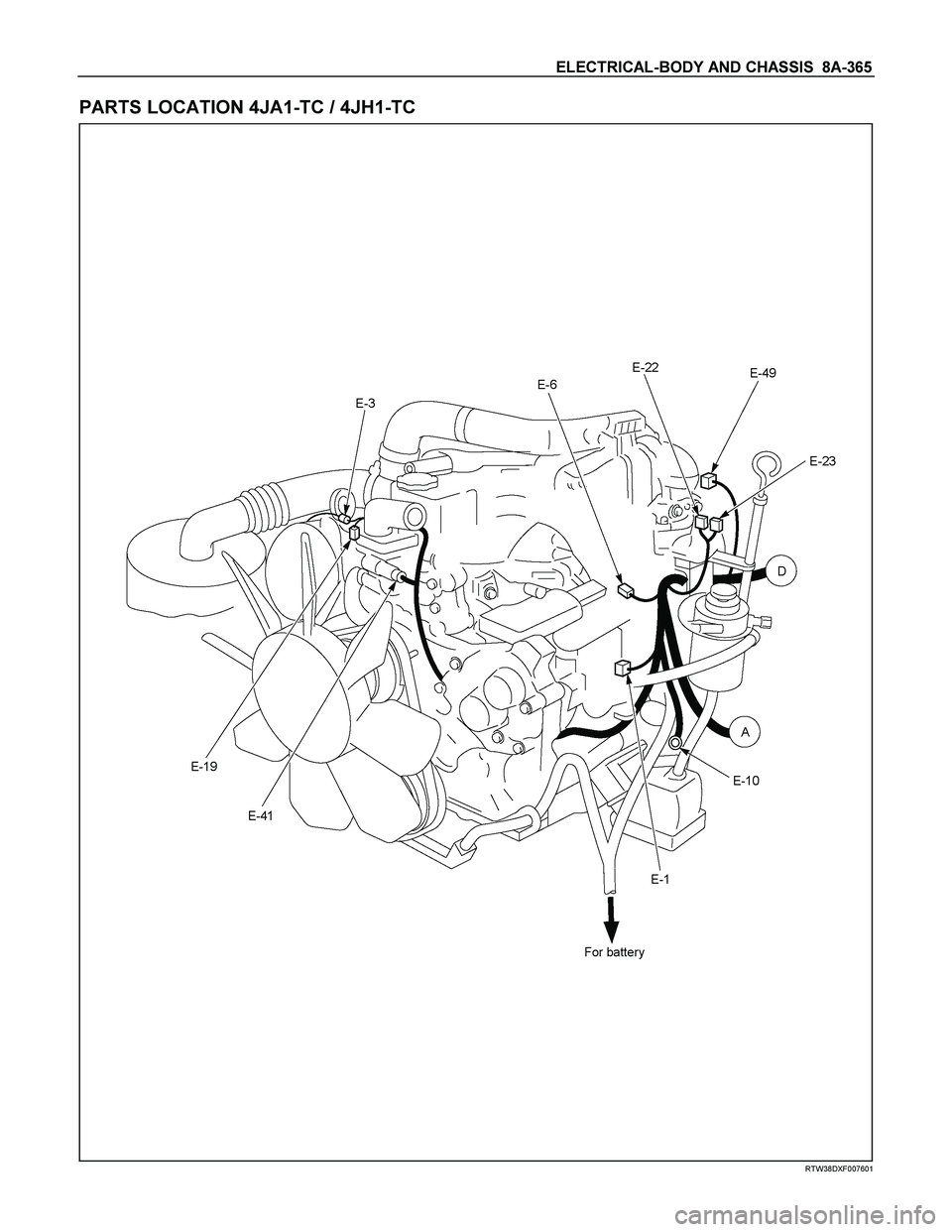

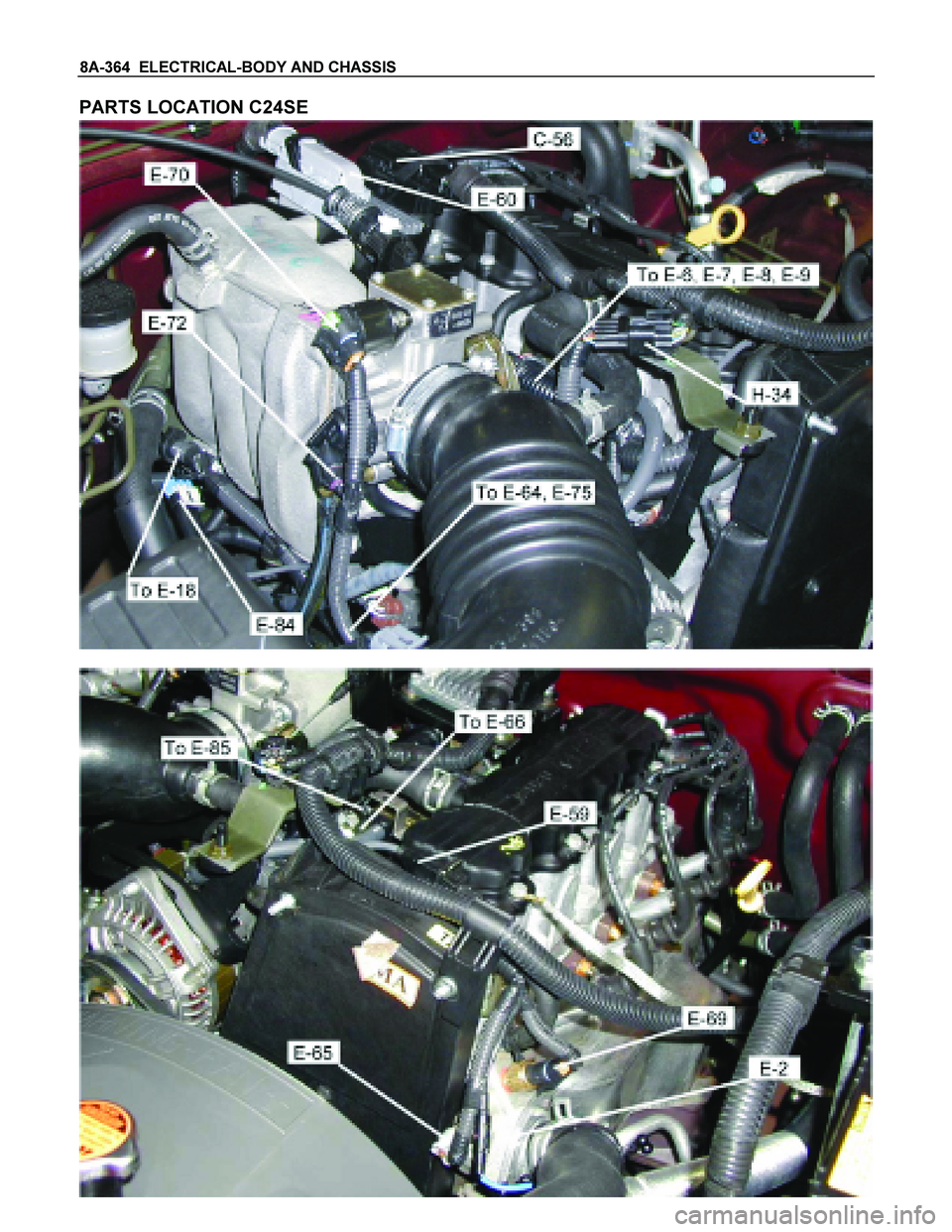

PARTS LOCATION C24SE

Page 1023 of 4264

ISUZU TF SERIES 2004  Workshop Manual ELECTRICAL-BODY AND CHASSIS  8A-365
PARTS LOCATION 4JA1-TC / 4JH1-TC
 RTW38DXF007601

Page 1024 of 4264

ISUZU TF SERIES 2004  Workshop Manual 8A-366  ELECTRICAL-BODY AND CHASSIS

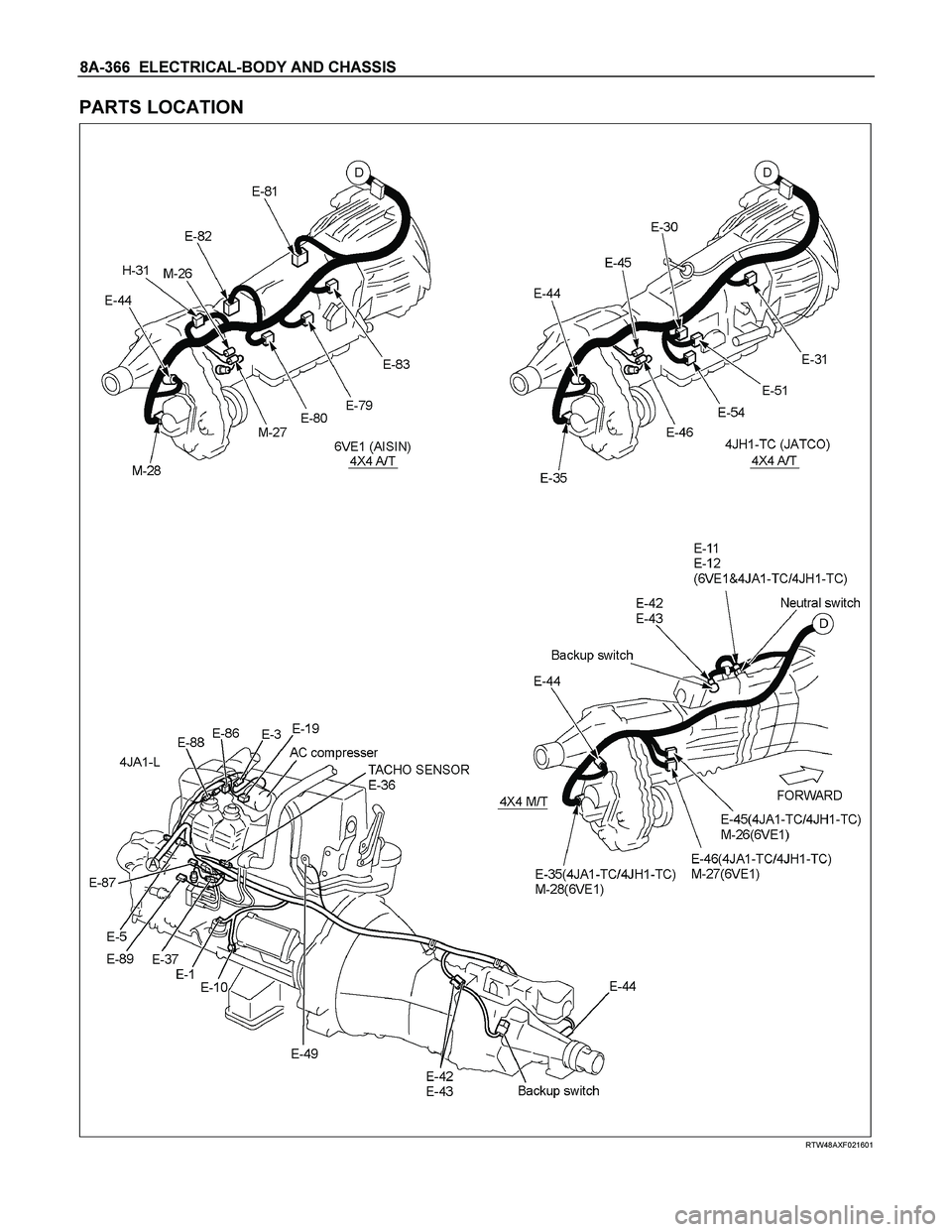

PARTS LOCATION


 RTW48AXF021601
