Page 4017 of 4264

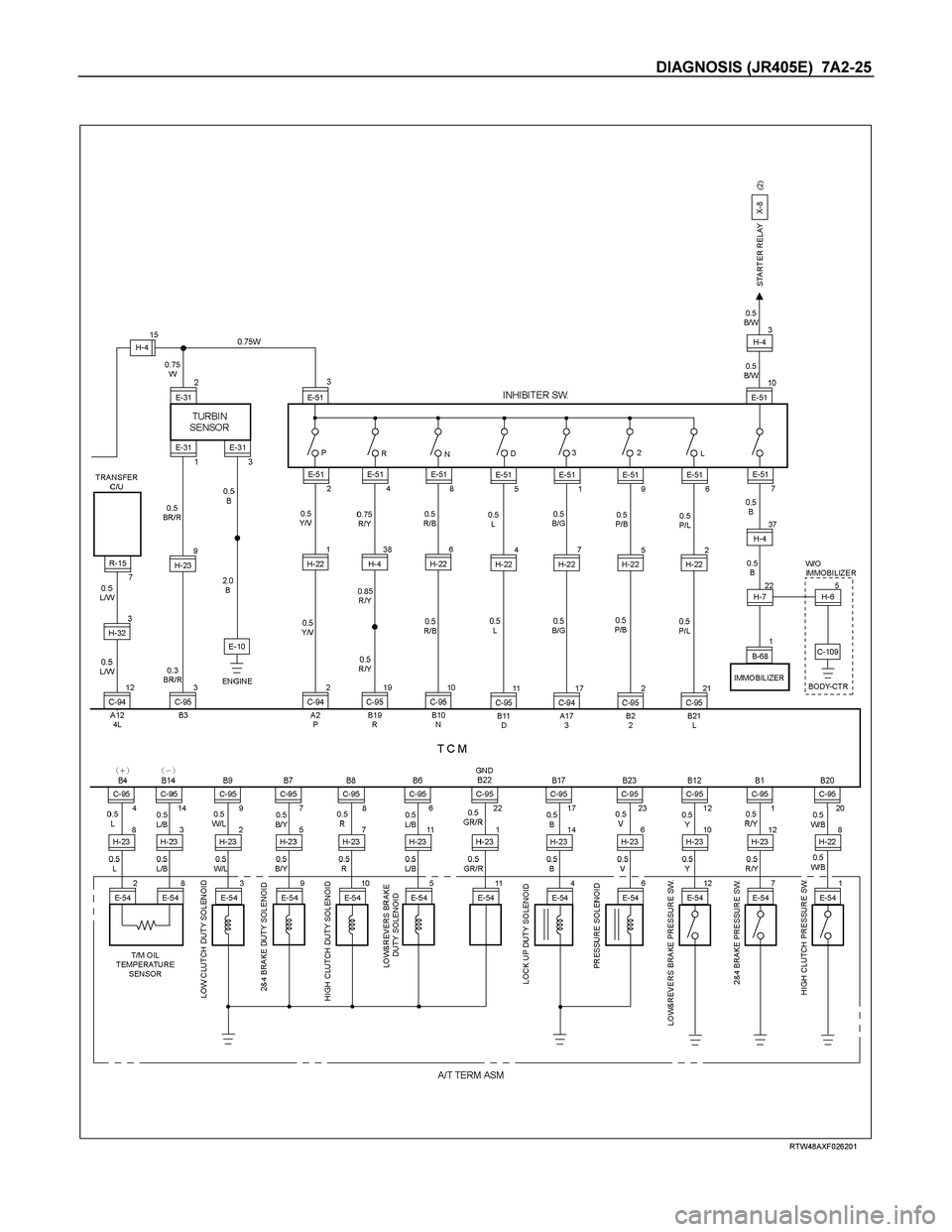

DIAGNOSIS (JR405E) 7A2-25
RTW48AXF026201
Page 4018 of 4264
7A2-26 DIAGNOSIS (JR405E)

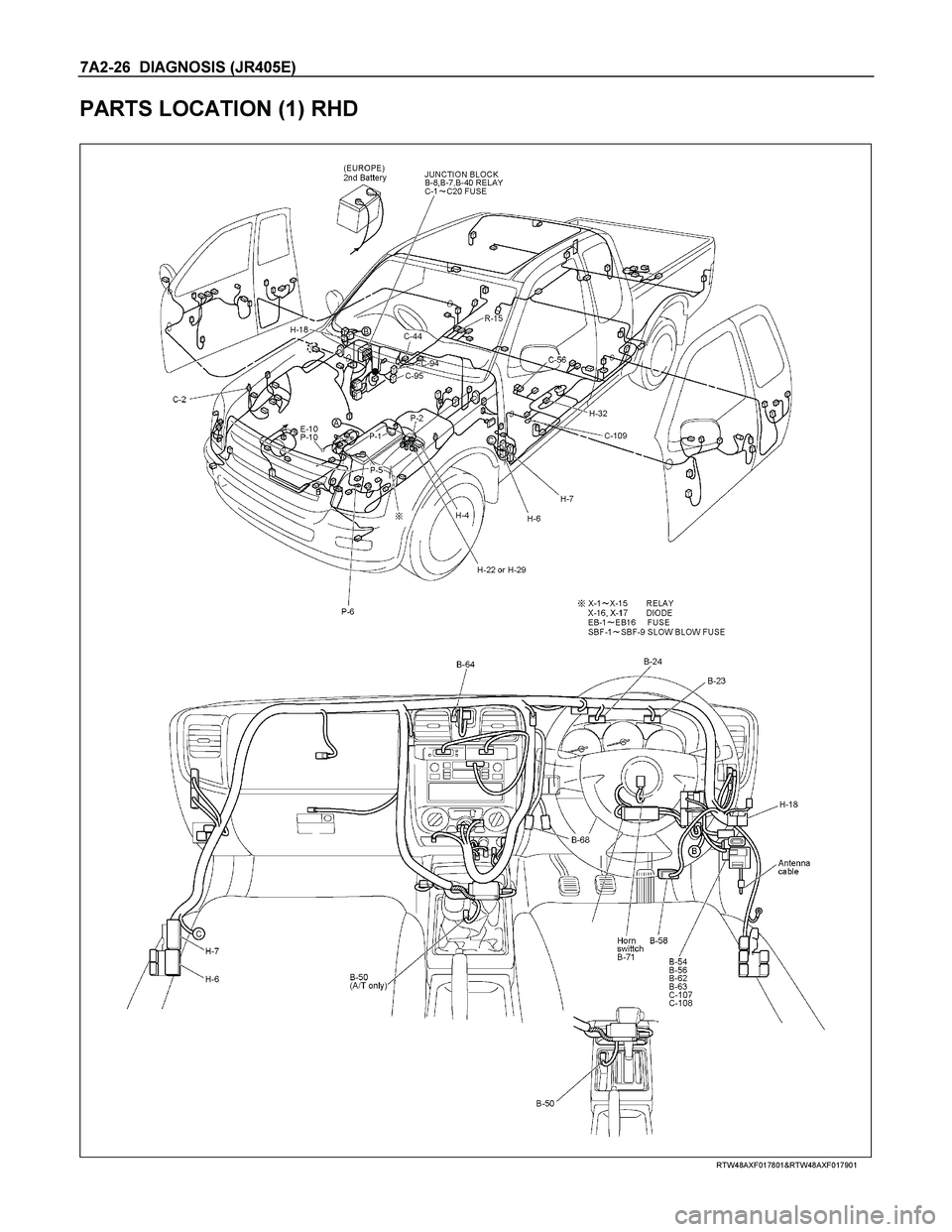

PARTS LOCATION (1) RHD
RTW48AXF017801&RTW48AXF017901
Page 4019 of 4264
DIAGNOSIS (JR405E) 7A2-27

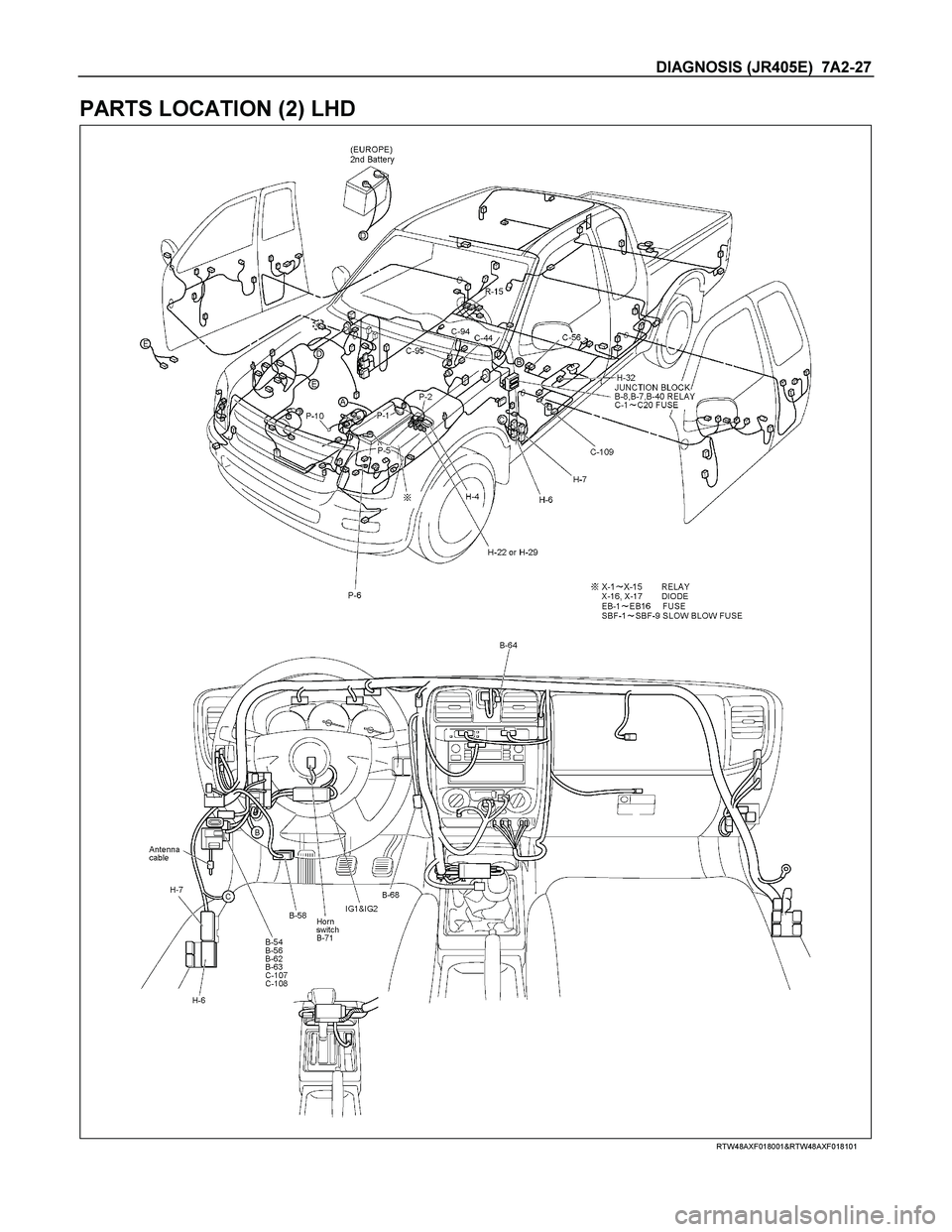

PARTS LOCATION (2) LHD
RTW48AXF018001&RTW48AXF018101
Page 4020 of 4264
7A2-28 DIAGNOSIS (JR405E)

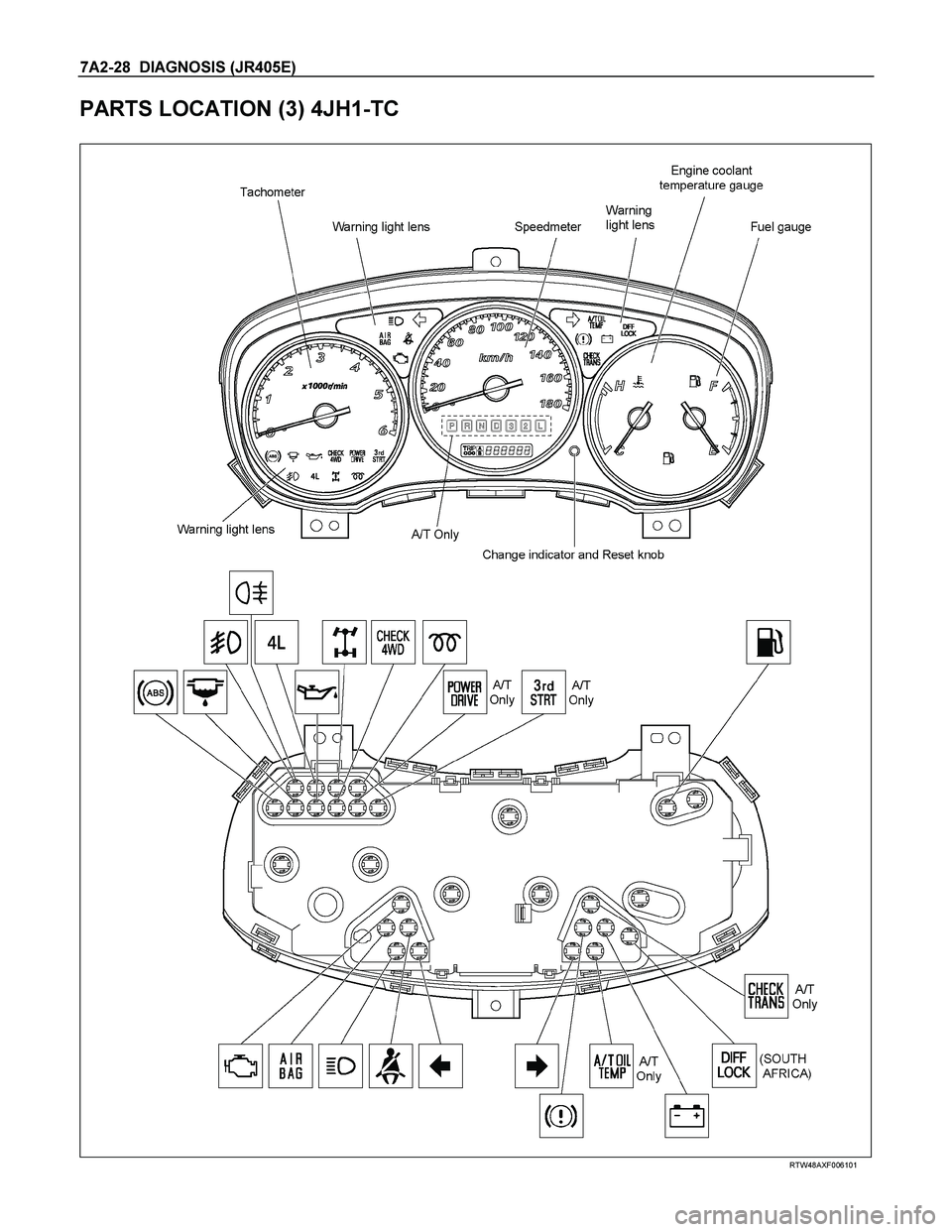

PARTS LOCATION (3) 4JH1-TC
RTW48AXF006101
Page 4021 of 4264
DIAGNOSIS (JR405E) 7A2-29

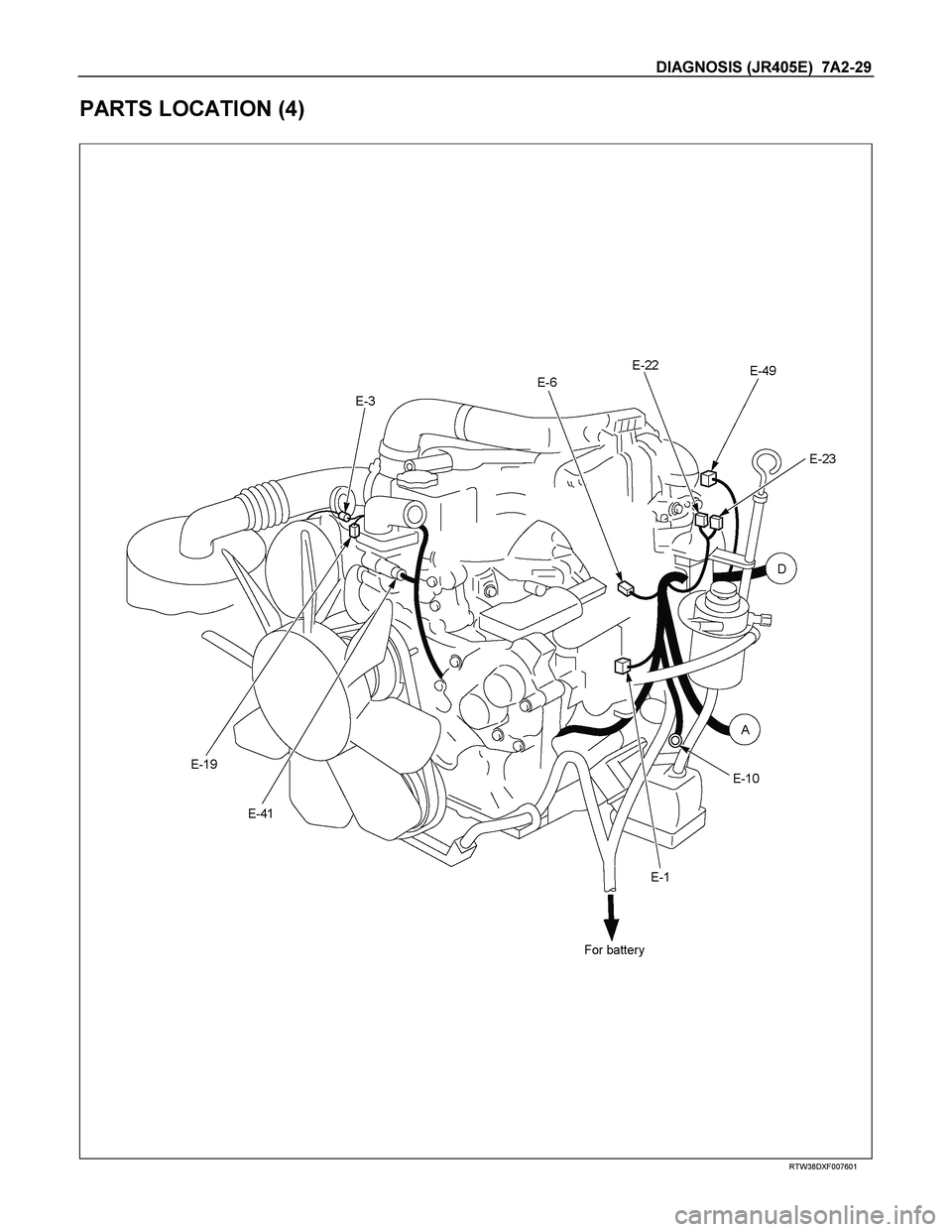

PARTS LOCATION (4)
RTW38DXF007601
Page 4022 of 4264
7A2-30 DIAGNOSIS (JR405E)

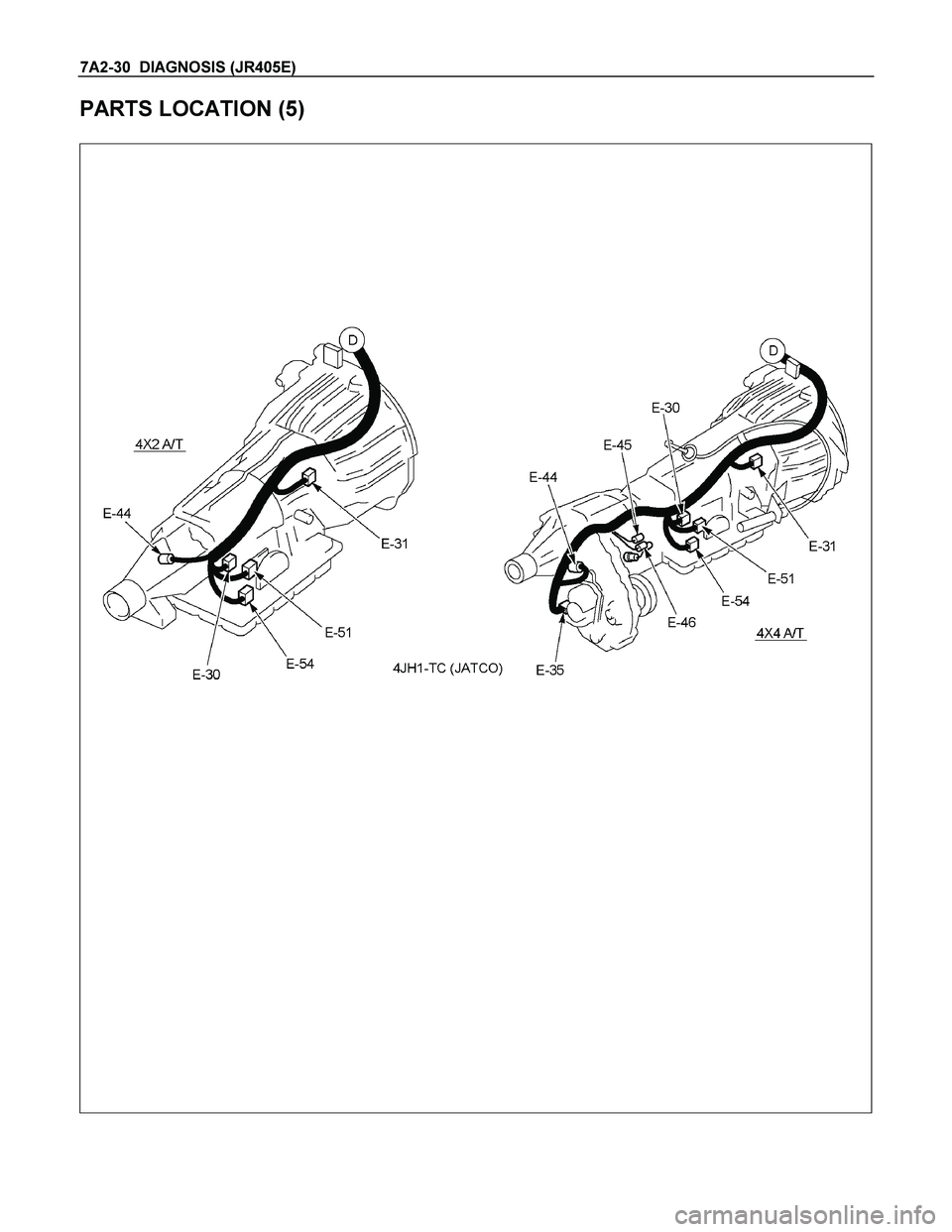

PARTS LOCATION (5)
Page 4023 of 4264
DIAGNOSIS (JR405E) 7A2-31

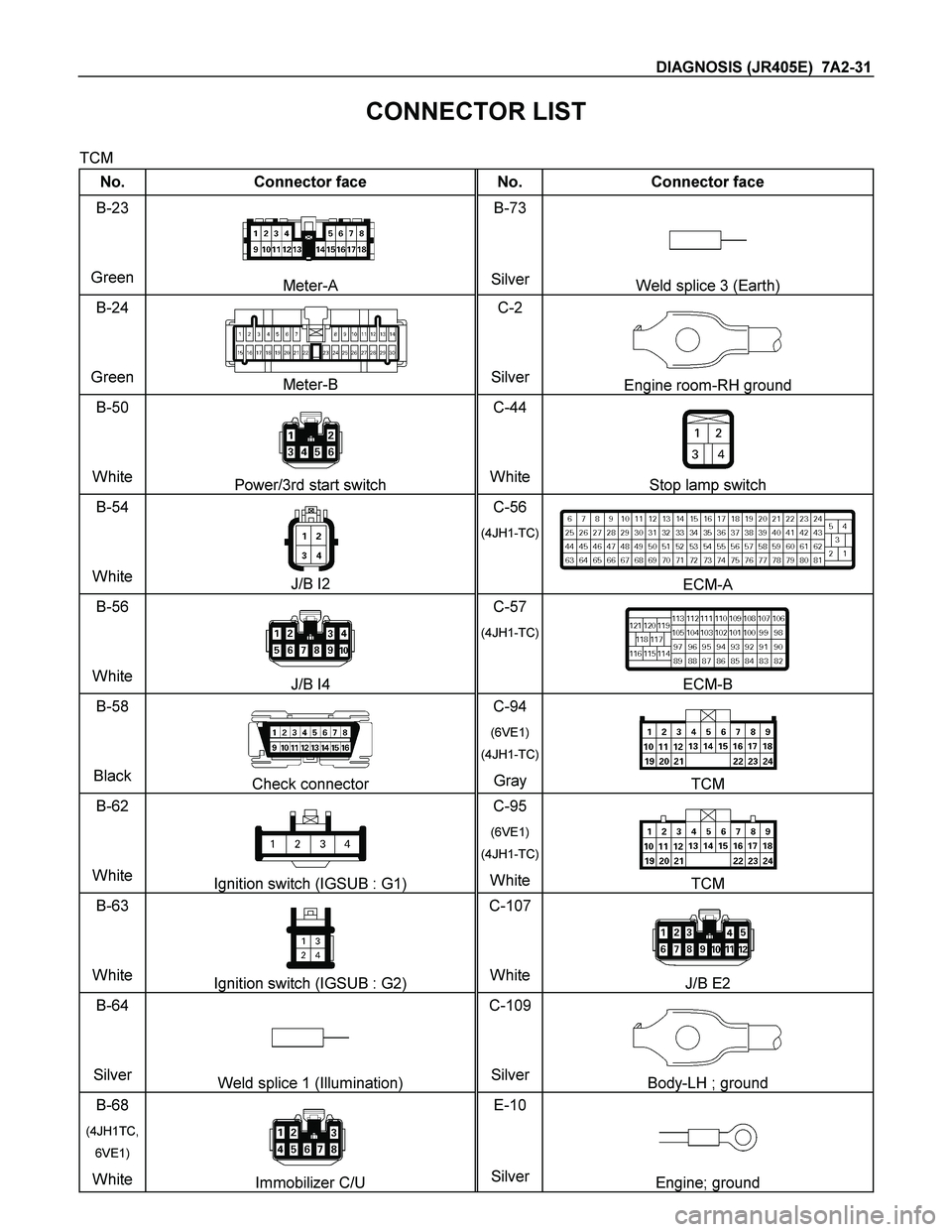

CONNECTOR LIST
TCM
No. Connector face No. Connector face
B-23
Green
Meter-A B-73
SilverWeld splice 3 (Earth)
B-24
Green
Meter-B C-2
SilverEngine room-RH ground
B-50
White
Power/3rd start switch C-44
WhiteStop lamp switch
B-54
White
J/B I2 C-56
(4JH1-TC)
ECM-A
B-56
White
J/B I4 C-57
(4JH1-TC)
ECM-B
B-58
Black
Check connector C-94
(6VE1)
(4JH1-TC)
Gray TCM
B-62
White
Ignition switch (IGSUB : G1) C-95
(6VE1)
(4JH1-TC)
WhiteTCM
B-63
White
Ignition switch (IGSUB : G2) C-107
WhiteJ/B E2
B-64
Silver
Weld splice 1 (Illumination) C-109
SilverBody-LH ; ground
B-68
(4JH1TC,
6VE1)
White Immobilizer C/U E-10
SilverEngine; ground
Page 4024 of 4264
7A2-32 DIAGNOSIS (JR405E)

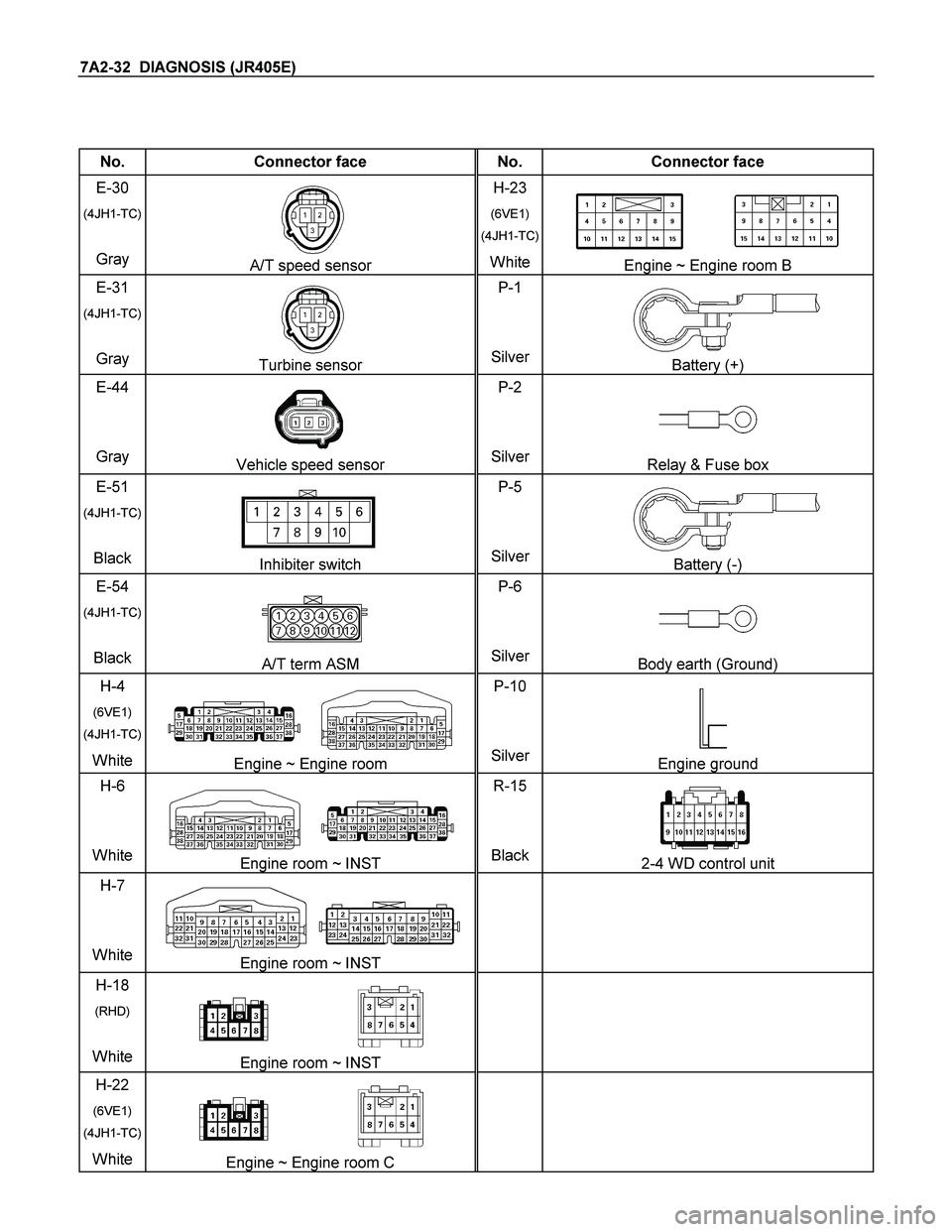

No. Connector face No. Connector face
E-30
(4JH1-TC)
Gray A/T speed sensor H-23
(6VE1)
(4JH1-TC)
WhiteEngine ~ Engine room B
E-31
(4JH1-TC)
Gray Turbine sensor P-1
SilverBattery (+)
E-44
Gray
Vehicle speed sensor P-2
SilverRelay & Fuse box
E-51
(4JH1-TC)
Black Inhibiter switch P-5
SilverBattery (-)
E-54
(4JH1-TC)
Black A/T term ASM P-6
SilverBody earth (Ground)
H-4
(6VE1)
(4JH1-TC)
White Engine ~ Engine room P-10
SilverEngine ground
H-6
White
Engine room ~ INST R-15
Black2-4 WD control unit
H-7
White
Engine room ~ INST
H-18
(RHD)
White Engine room ~ INST
H-22
(6VE1)
(4JH1-TC)
White Engine ~ Engine room C
