2004 ISUZU TF SERIES Workshop Manual

Page 2009 of 4264

ISUZU TF SERIES 2004  Workshop Manual 3.5L ENGINE DRIVEABILITY AND EMISSIONS  6E-13

GROUND POINT CHART GENERAL EXPORT (LHD) (1/4)




RTW48AXF026001

Page 2010 of 4264

ISUZU TF SERIES 2004  Workshop Manual 6E-14  3.5L ENGINE DRIVEABILITY AND EMISSIONS

GROUND POINT CHART GENERAL EXPORT (LHD) (2/4)




RTW48AXF028701

Page 2011 of 4264

ISUZU TF SERIES 2004  Workshop Manual 3.5L ENGINE DRIVEABILITY AND EMISSIONS  6E-15

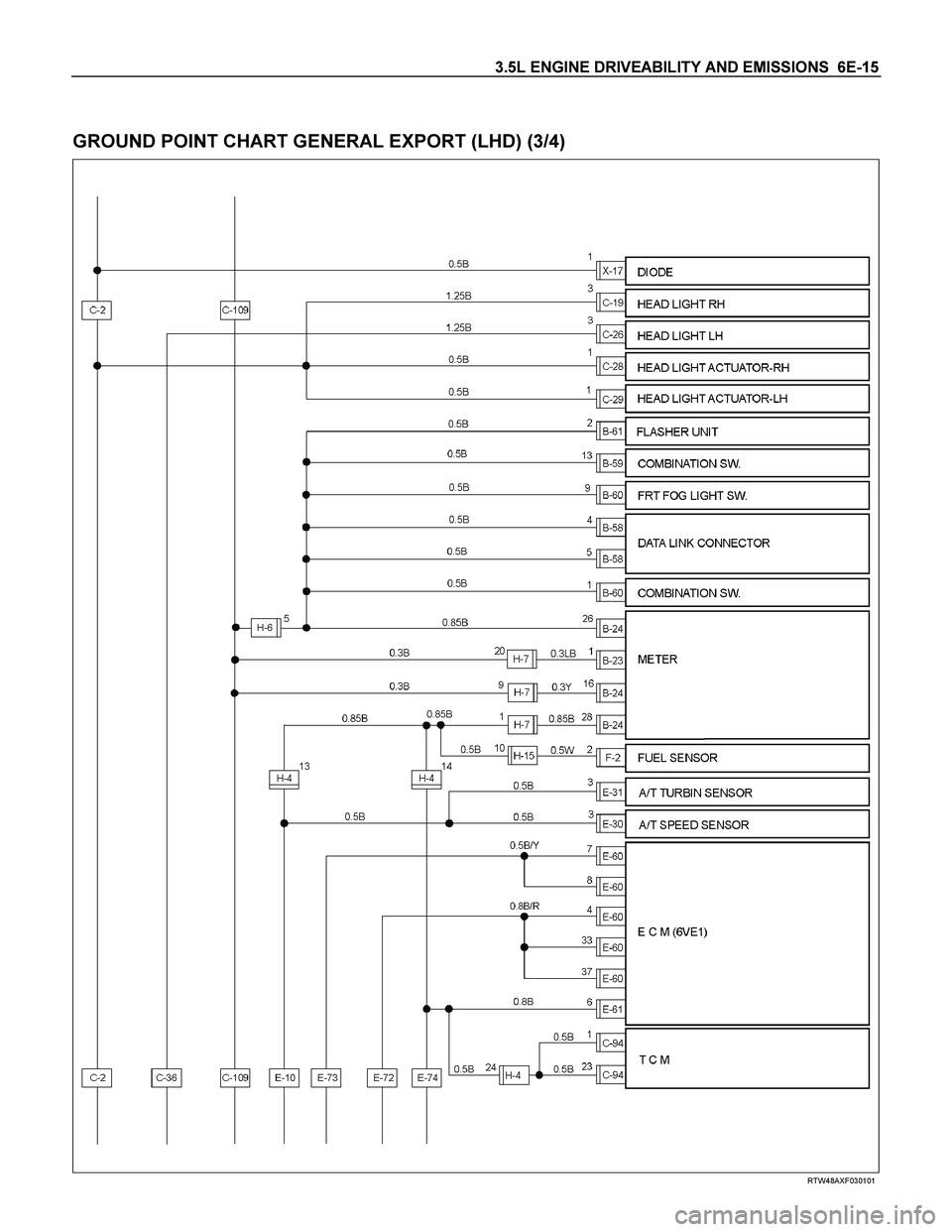

GROUND POINT CHART GENERAL EXPORT (LHD) (3/4)






RTW48AXF030101

Page 2012 of 4264

ISUZU TF SERIES 2004  Workshop Manual 6E-16  3.5L ENGINE DRIVEABILITY AND EMISSIONS

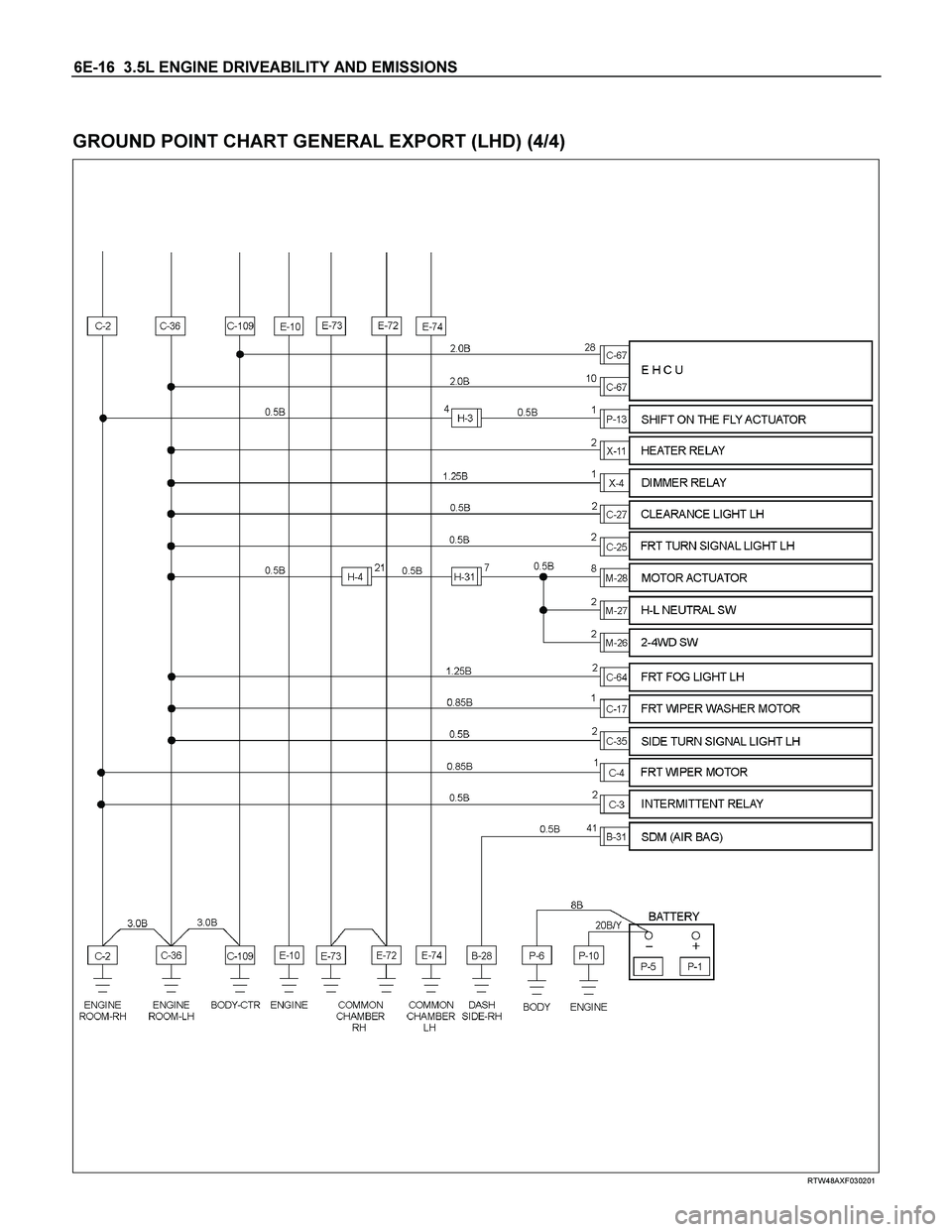

GROUND POINT CHART GENERAL EXPORT (LHD) (4/4)







RTW48AXF030201

Page 2013 of 4264

ISUZU TF SERIES 2004  Workshop Manual 3.5L ENGINE DRIVEABILITY AND EMISSIONS  6E-17

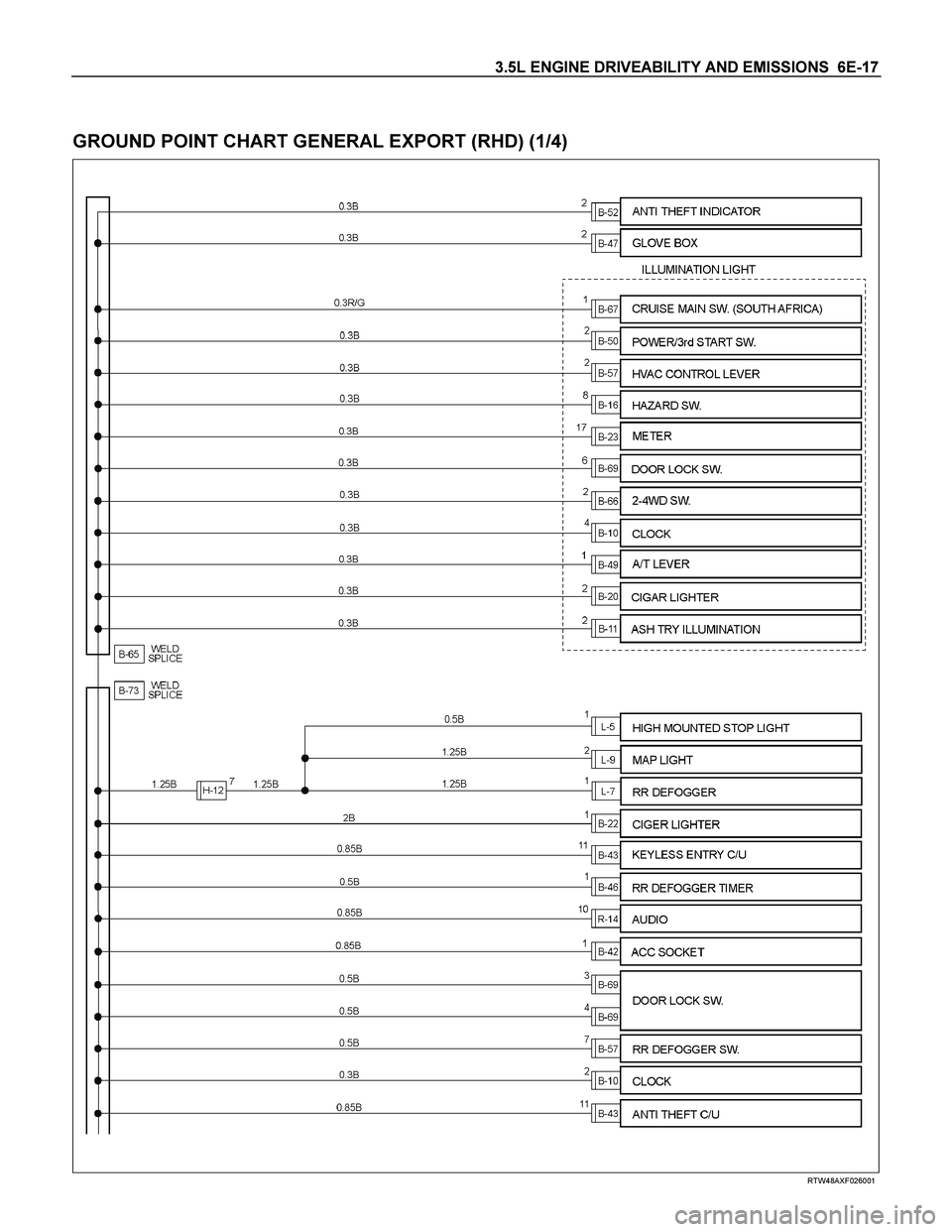

GROUND POINT CHART GENERAL EXPORT (RHD) (1/4)




RTW48AXF026001

Page 2014 of 4264

ISUZU TF SERIES 2004  Workshop Manual 6E-18  3.5L ENGINE DRIVEABILITY AND EMISSIONS

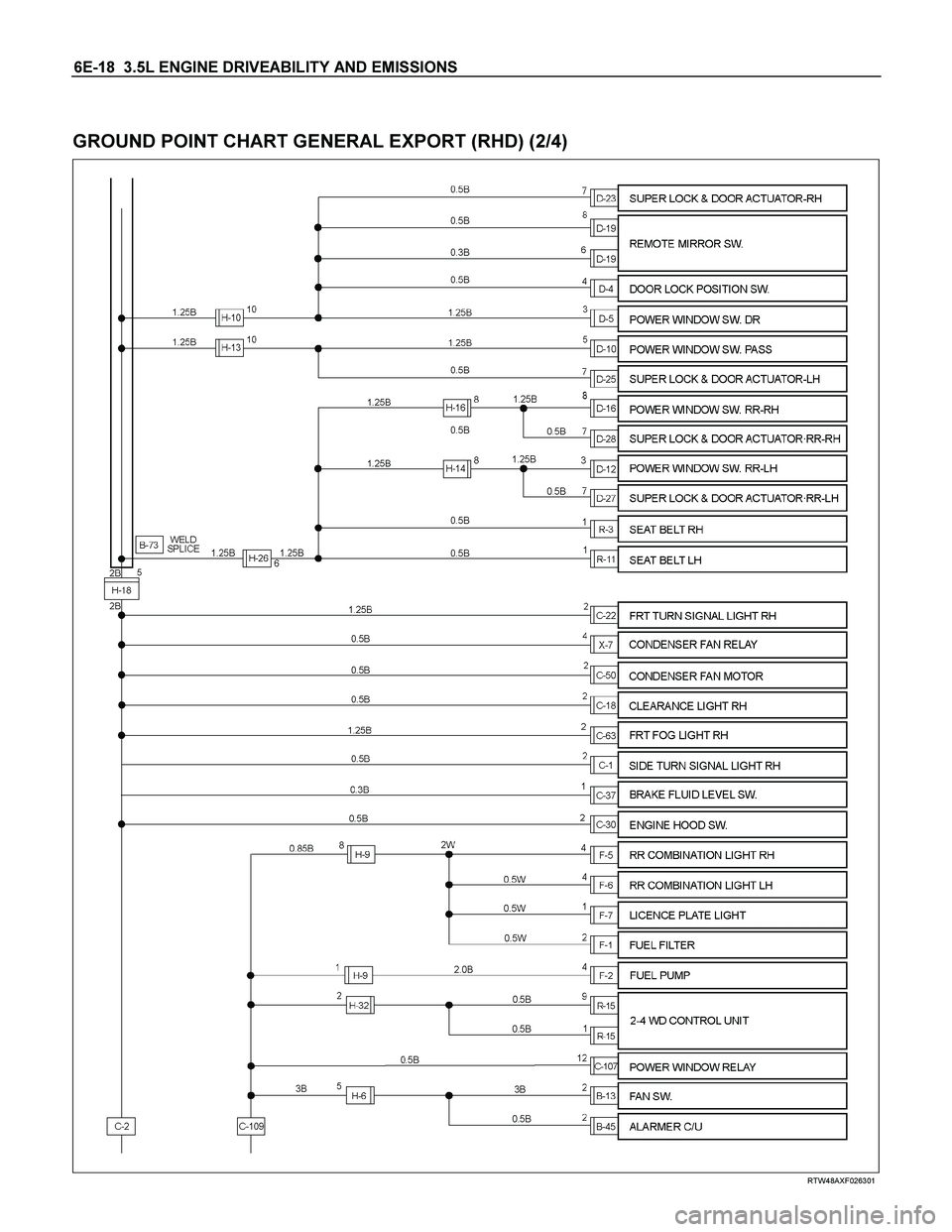

GROUND POINT CHART GENERAL EXPORT (RHD) (2/4)




RTW48AXF026301

Page 2015 of 4264

ISUZU TF SERIES 2004  Workshop Manual 3.5L ENGINE DRIVEABILITY AND EMISSIONS  6E-19

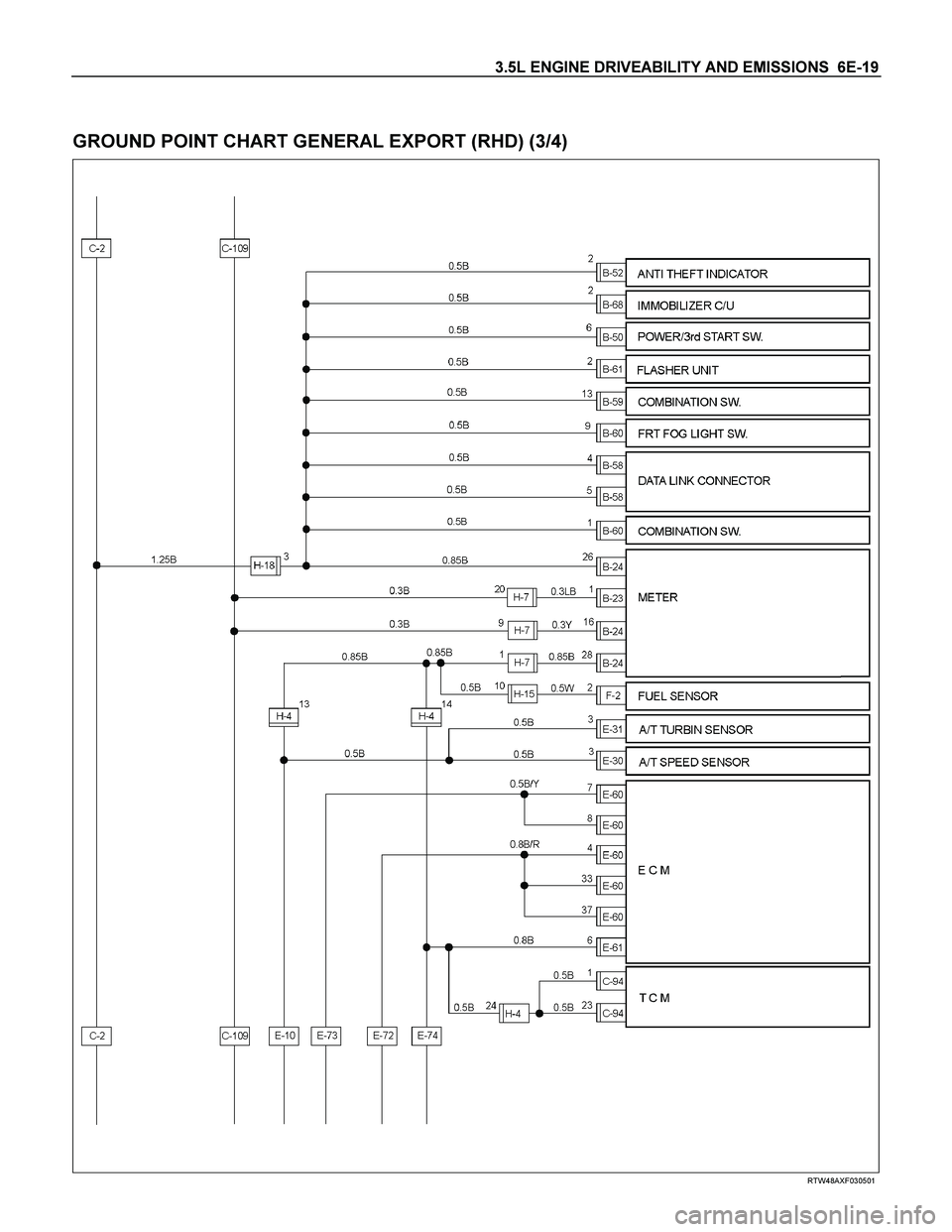

GROUND POINT CHART GENERAL EXPORT (RHD) (3/4)




RTW48AXF030501

Page 2016 of 4264

ISUZU TF SERIES 2004  Workshop Manual 6E-20  3.5L ENGINE DRIVEABILITY AND EMISSIONS

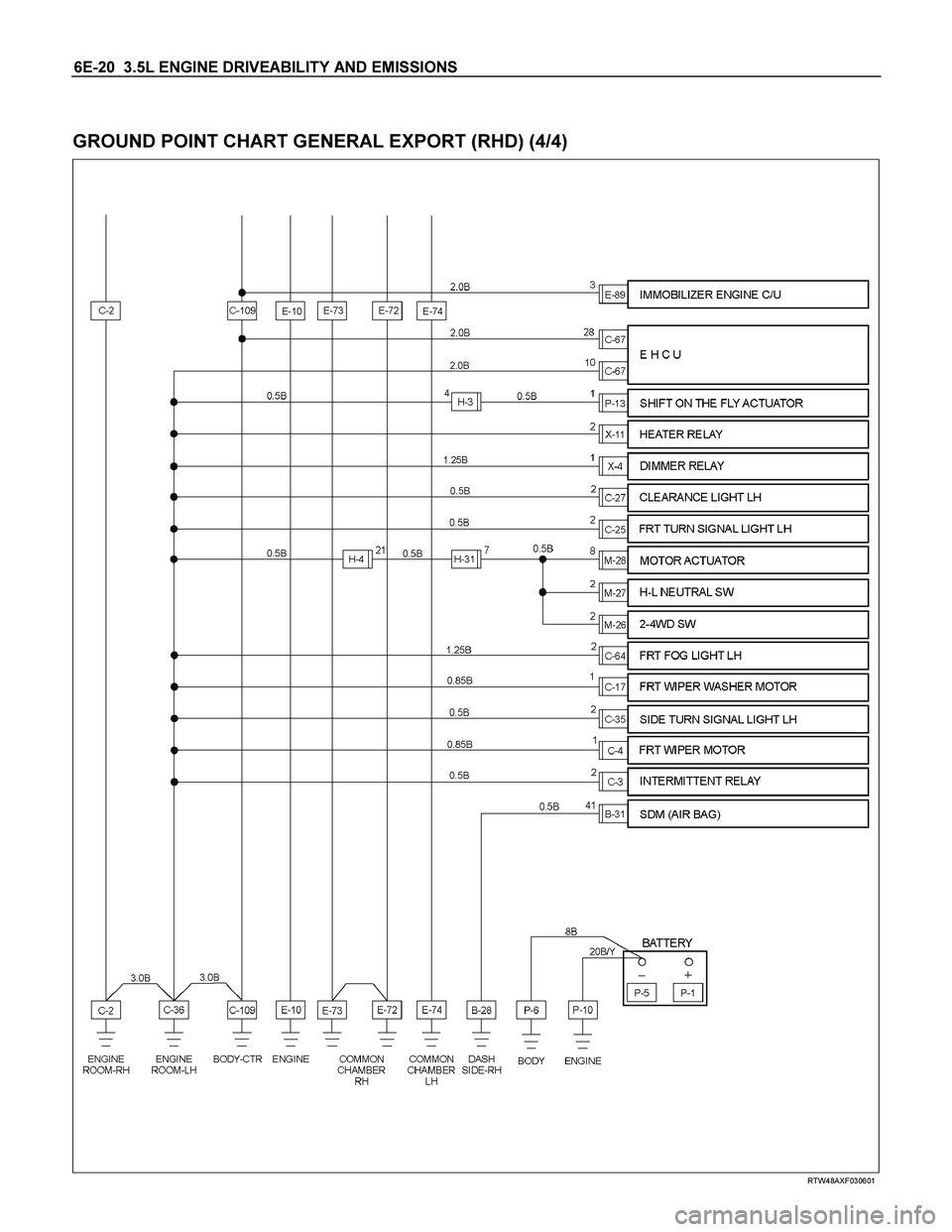

GROUND POINT CHART GENERAL EXPORT (RHD) (4/4)





RTW48AXF030601
