Page 1417 of 4264
4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS 6E–45

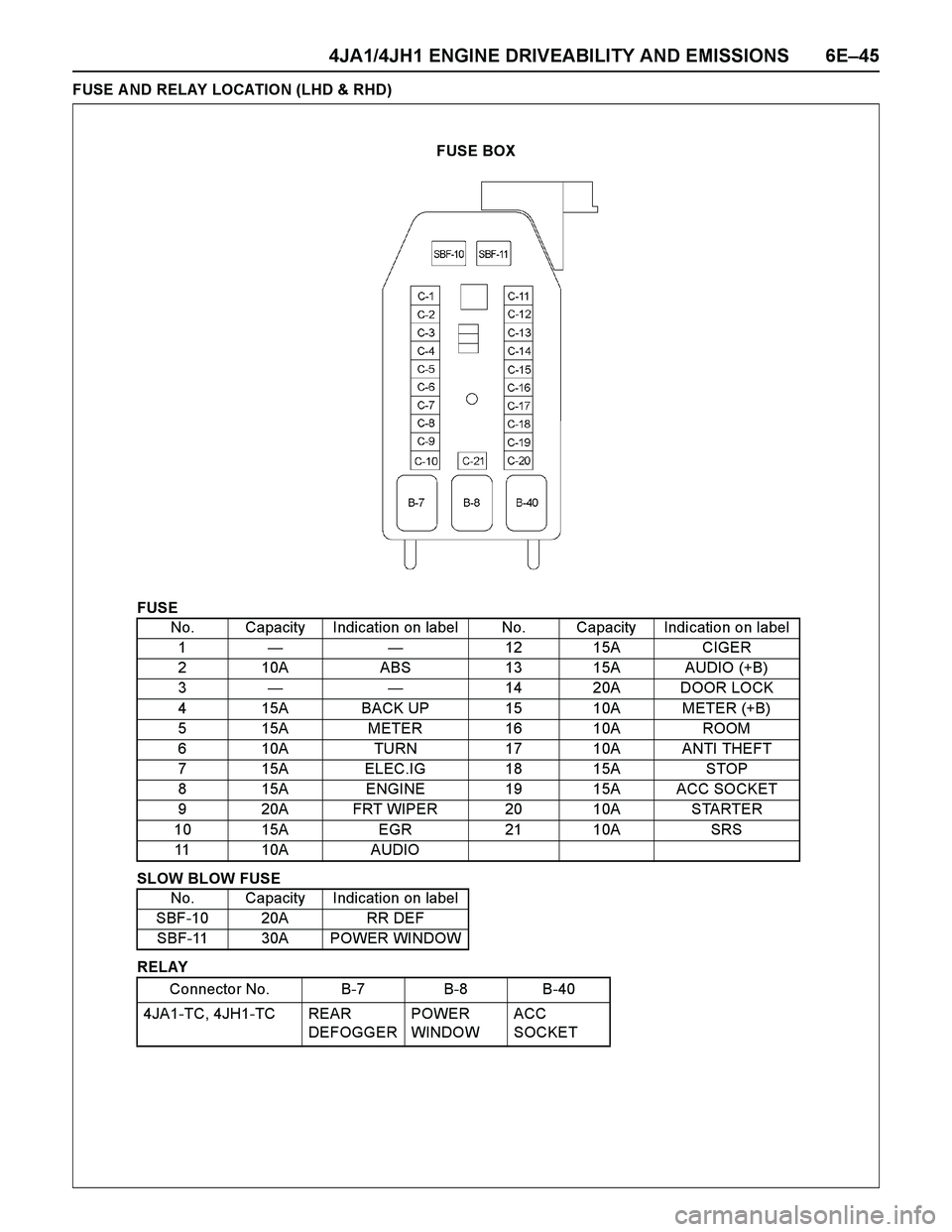

FUSE A ND RELAY LOCATION (LHD & RHD)
FUSE
SLOW BLOW FUSE
RELAYNo. Capacity Indication on label No. Capacity Indication on label
1——12 15A CIGER
2 10A ABS 13 15A AUDIO (+B)
3——14 20A DOOR LOCK
4 15A BACK UP 15 10A METER (+B)
5 15A METER 16 10A ROOM
6 10A TURN 17 10A ANTI THEFT
7 15A ELEC.IG 18 15A STOP
8 15A ENGINE 19 15A ACC SOCKET
9 20A FRT WIPER 20 10A STARTER
10 15A EGR 21 10A SRS
11 10A AUDIO
No. Capacity Indication on label
SBF-10 20A RR DEF
SBF-11 30A POWER WINDOW
Connector No. B-7 B-8 B-40
4JA1-TC, 4JH1-TC REAR
DEFOGGERPOWER
WINDOWACC
SOCKET
FUSE BOX
Page 1418 of 4264
6E–46 4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS

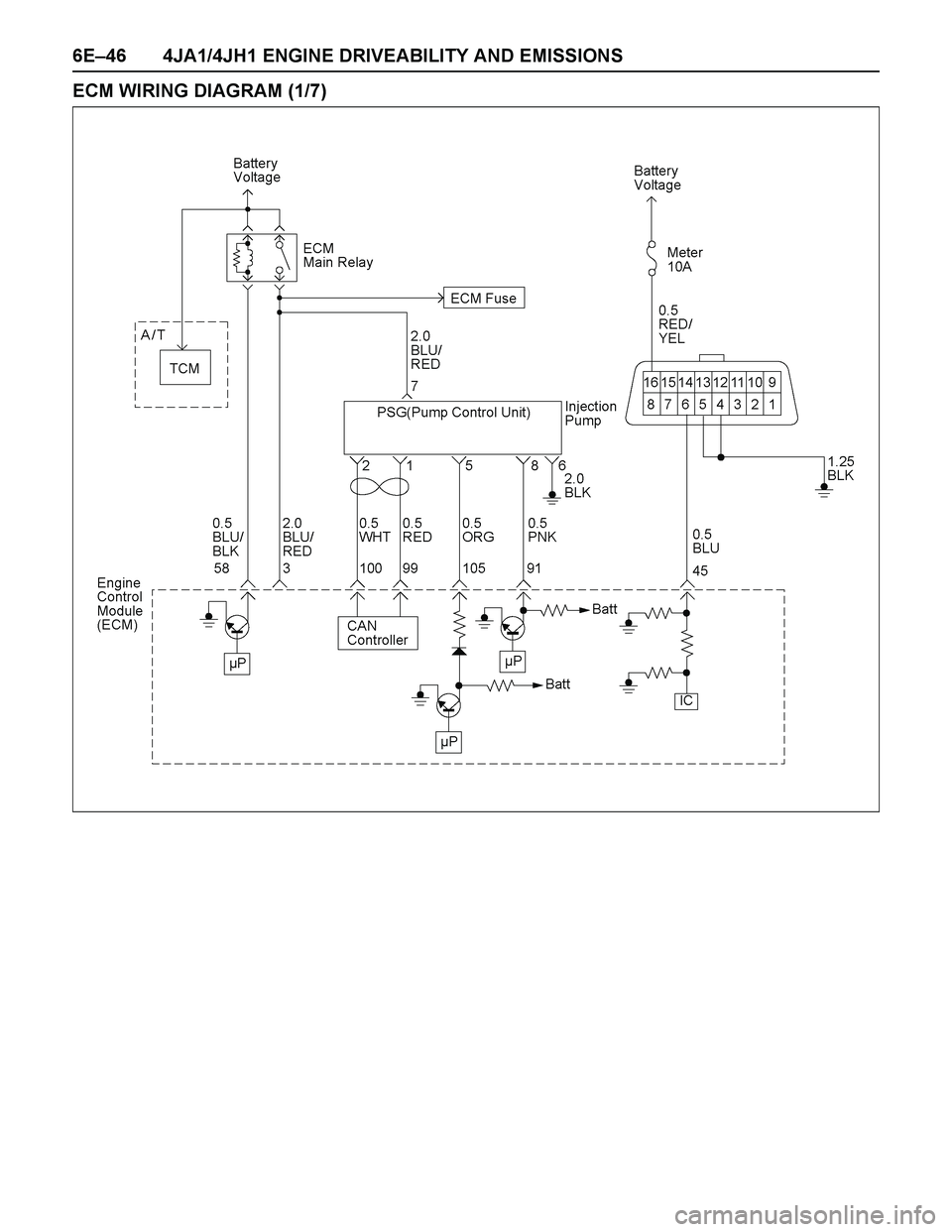

ECM WIRING DIAGRAM (1/7)
Page 1419 of 4264
4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS 6E–47

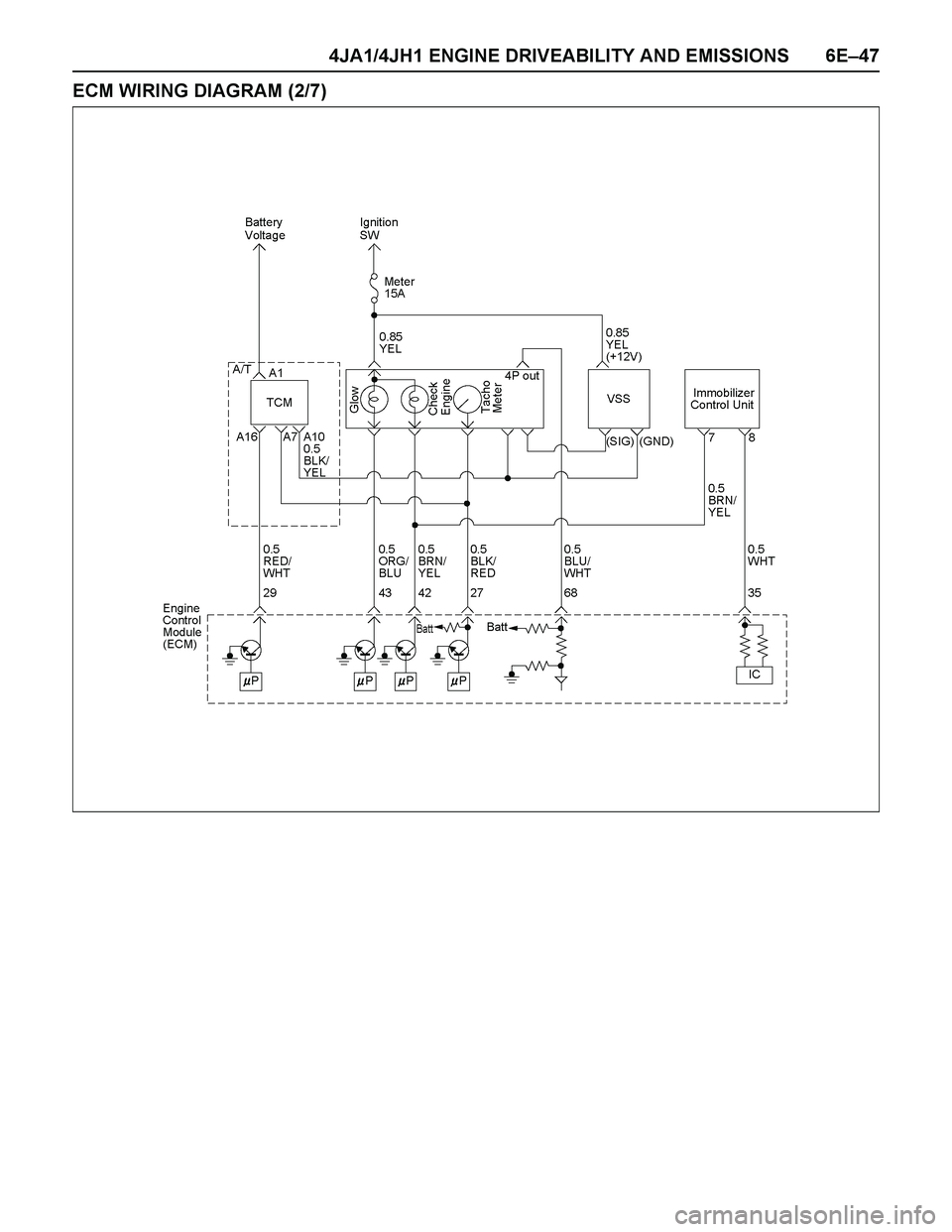

ECM WIRING DIAGRAM (2/7)
Page 1420 of 4264
6E–48 4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS

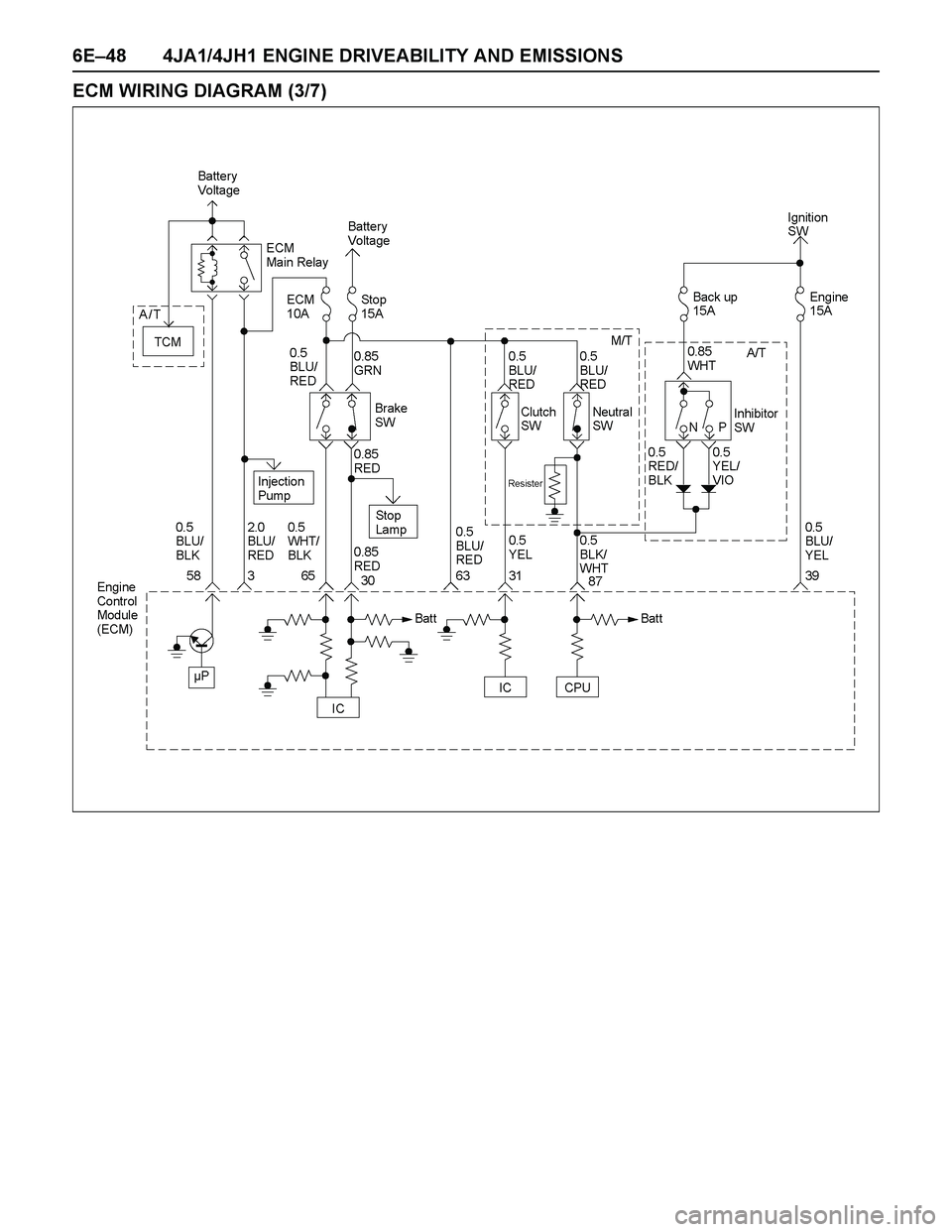

ECM WIRING DIAGRAM (3/7)
Page 1421 of 4264
4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS 6E–49

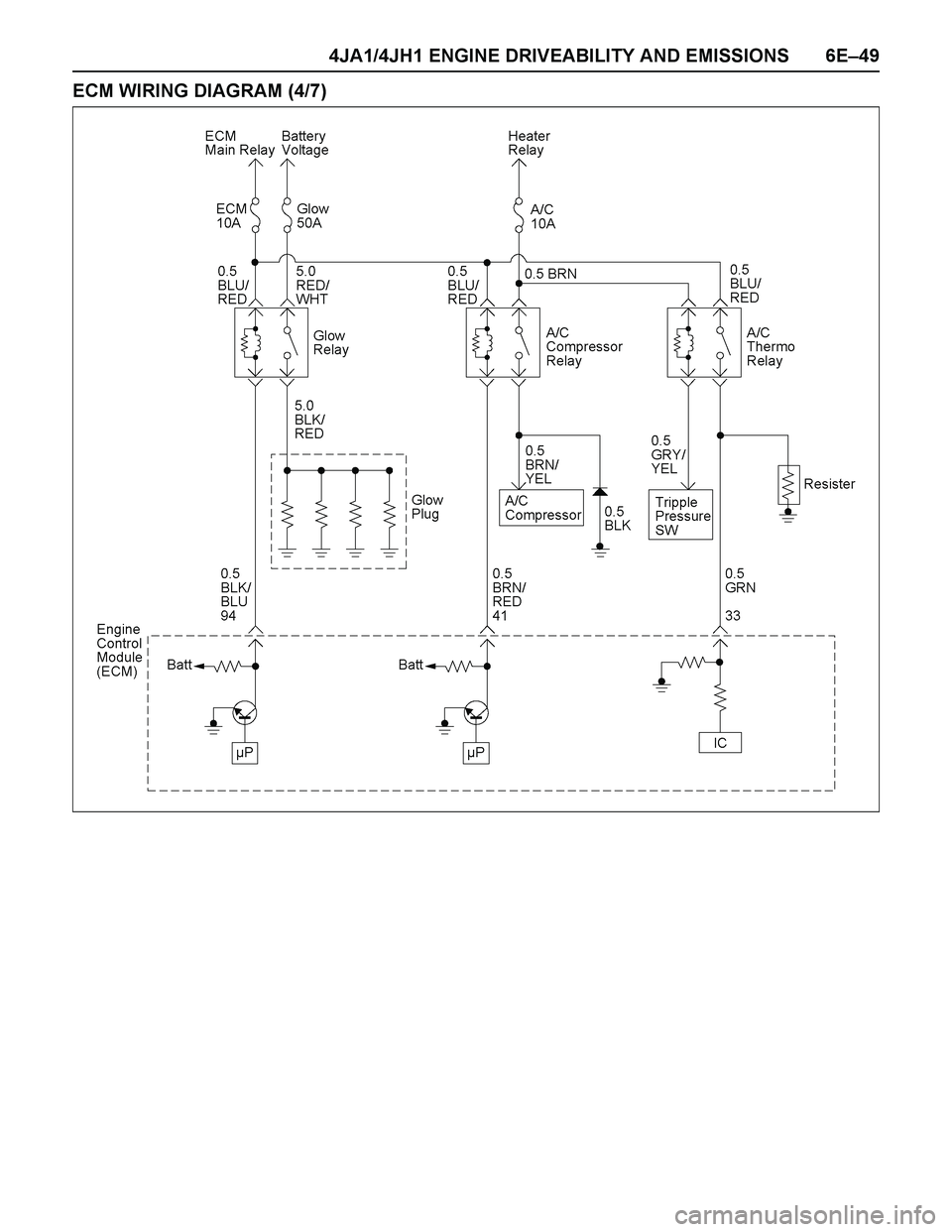

ECM WIRING DIAGRAM (4/7)
Page 1422 of 4264
6E–50 4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS
ECM WIRING DIAGRAM (5/7)
Page 1423 of 4264
4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS 6E–51

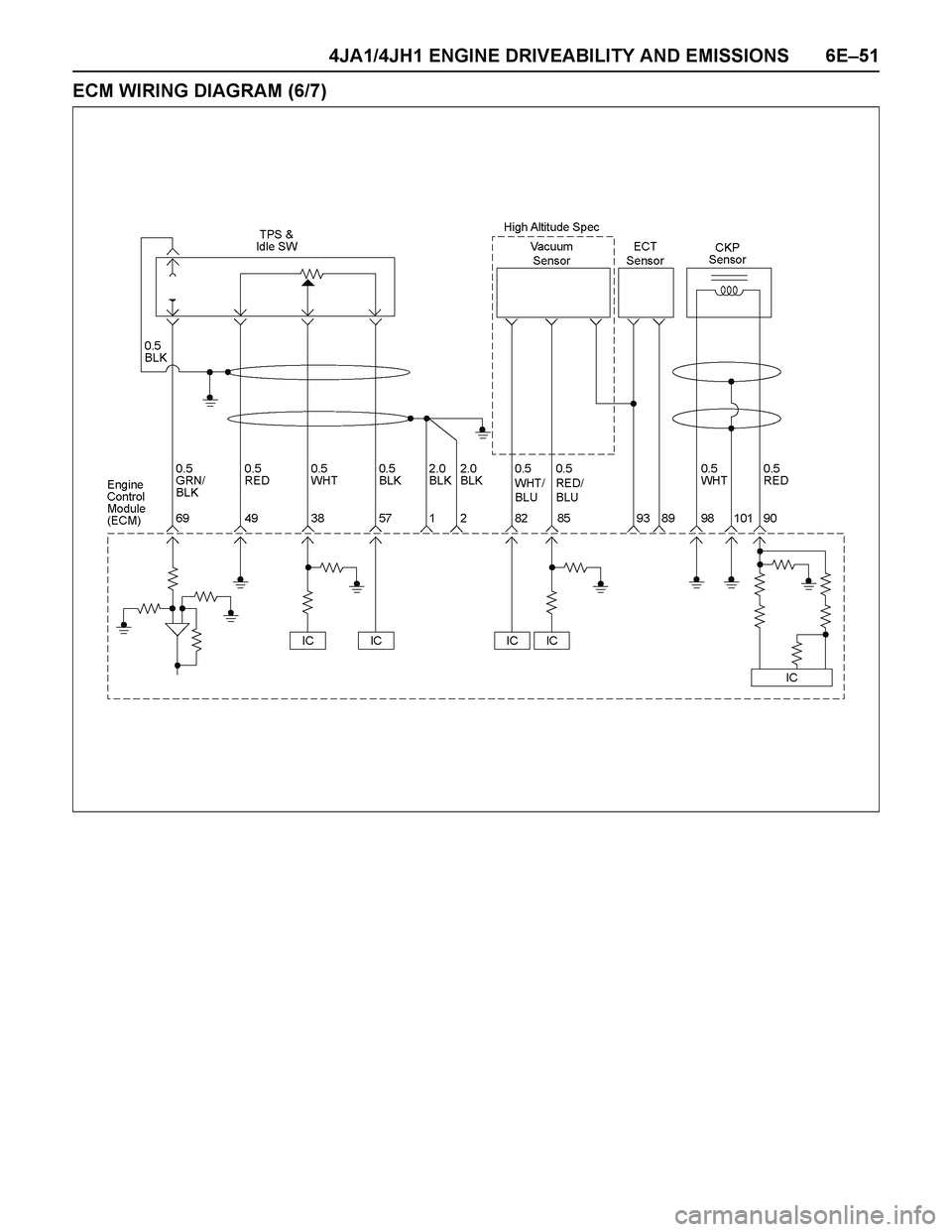

ECM WIRING DIAGRAM (6/7)
Page 1424 of 4264
6E–52 4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS

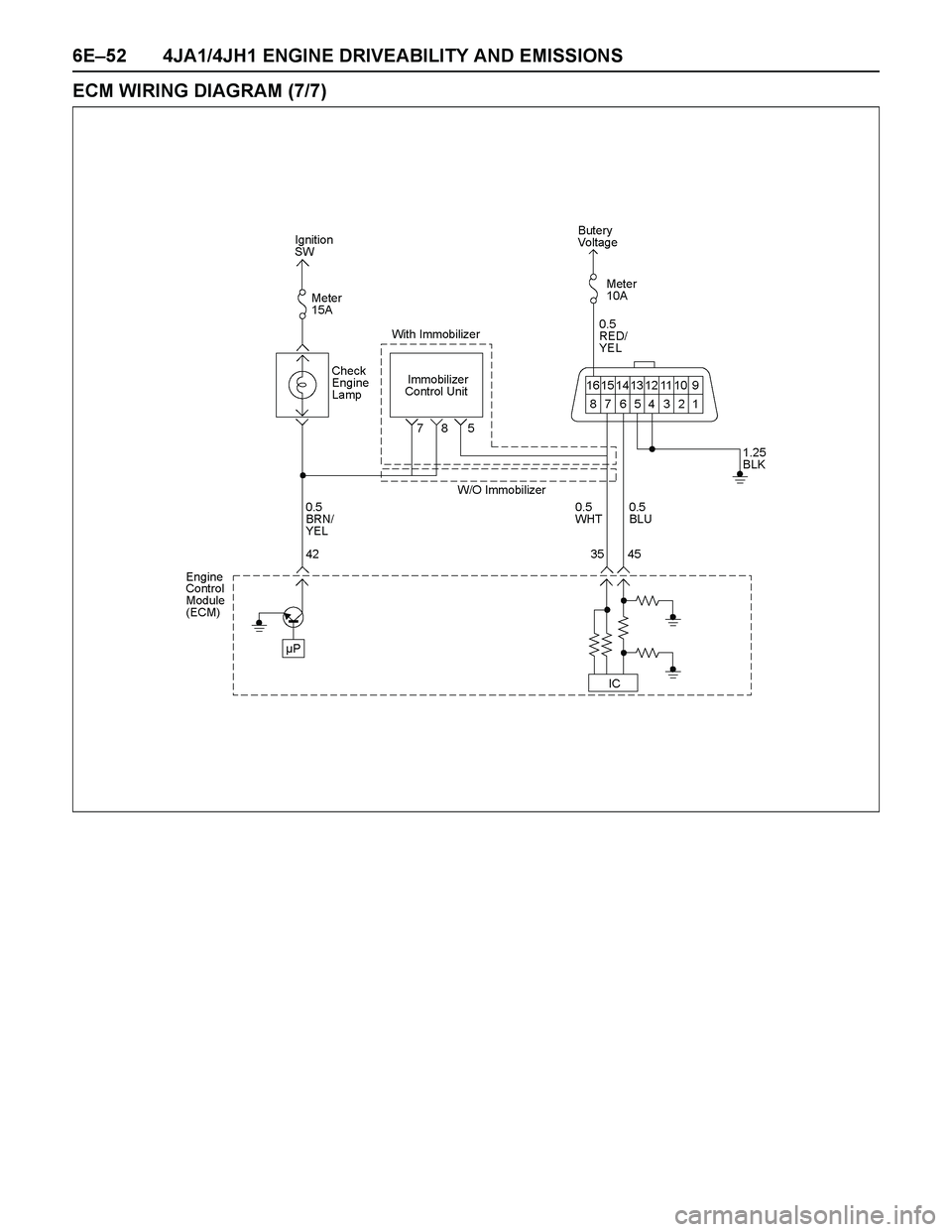

ECM WIRING DIAGRAM (7/7)
