Page 2609 of 4264
ENGINE DRIVEABILITY AND EMISSIONS 6E–33
ECM WIRING DIAGRAM (1/9)
Page 2610 of 4264
6E–34 ENGINE DRIVEABILITY AND EMISSIONS
ECM WIRING DIAGRAM (2/9)
Page 2611 of 4264
ENGINE DRIVEABILITY AND EMISSIONS 6E–35

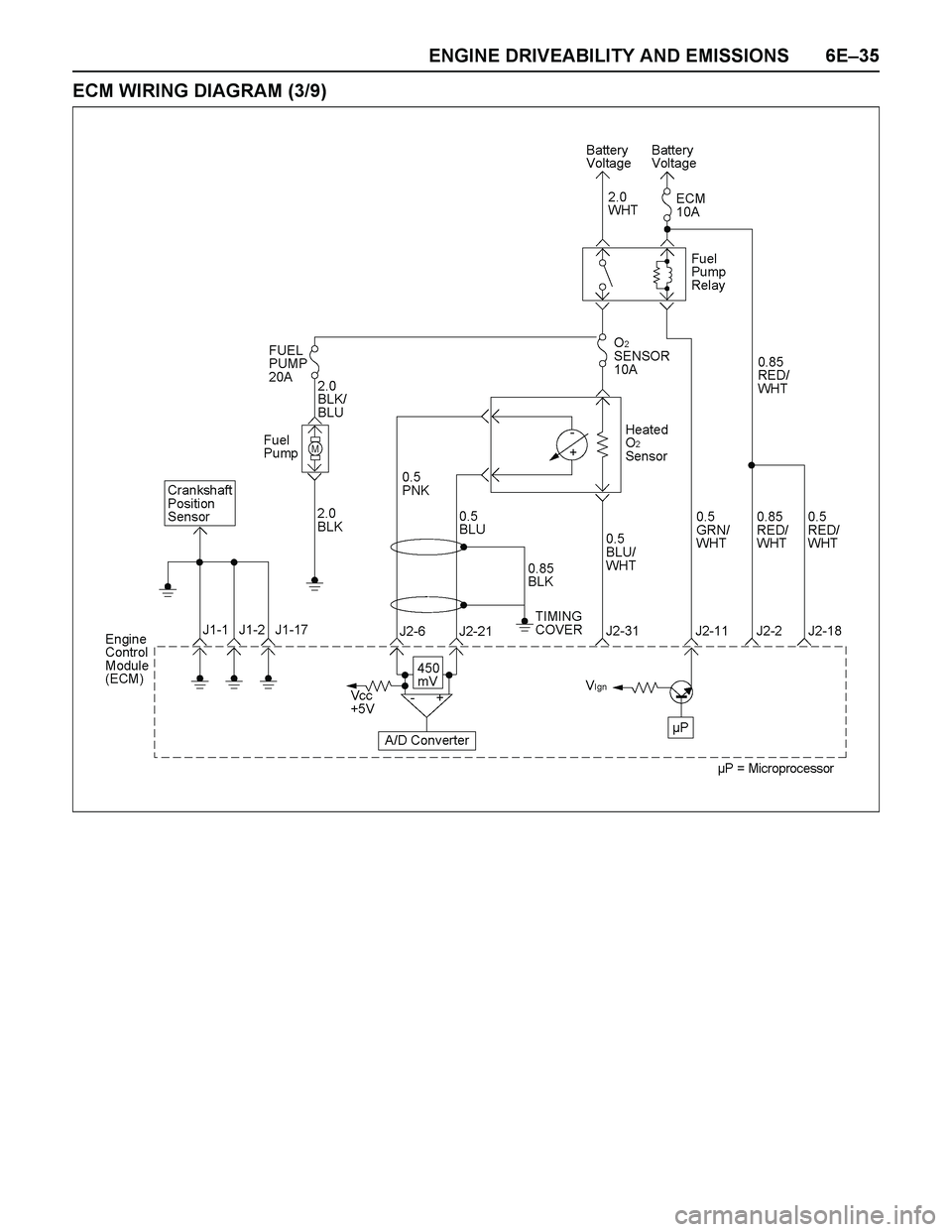

ECM WIRING DIAGRAM (3/9)
Page 2612 of 4264
6E–36 ENGINE DRIVEABILITY AND EMISSIONS

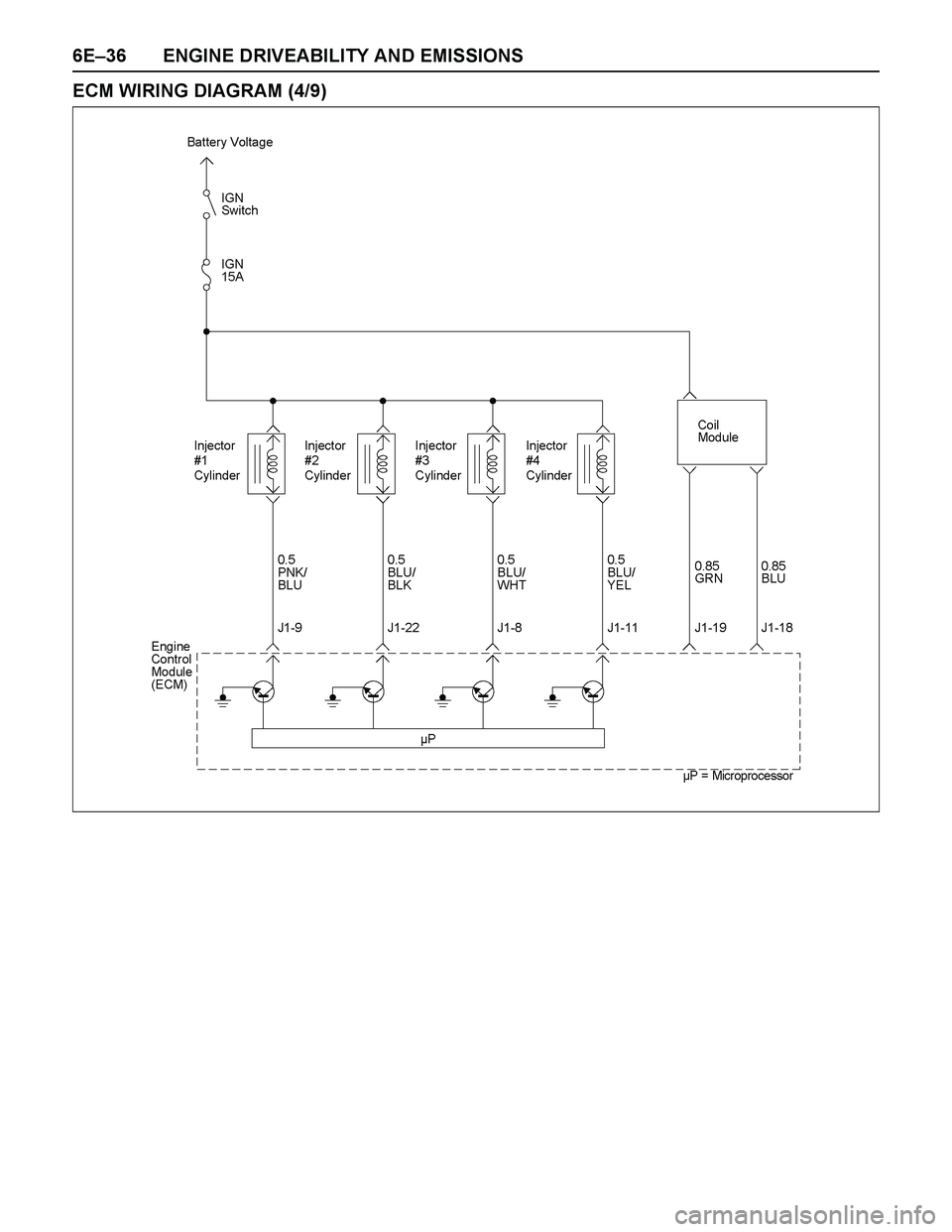

ECM WIRING DIAGRAM (4/9)
Page 2613 of 4264
ENGINE DRIVEABILITY AND EMISSIONS 6E–37

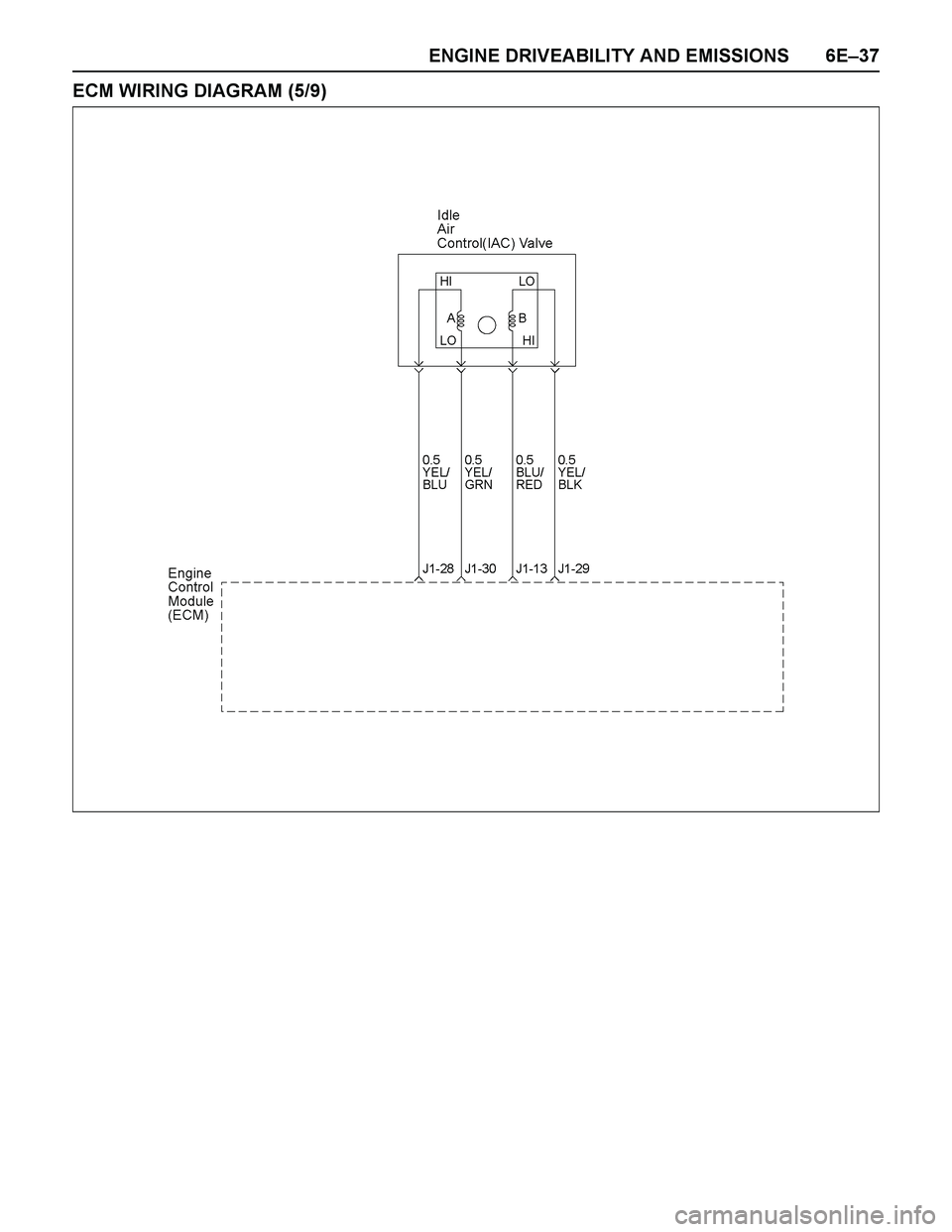

ECM WIRING DIAGRAM (5/9)
Page 2614 of 4264
6E–38 ENGINE DRIVEABILITY AND EMISSIONS

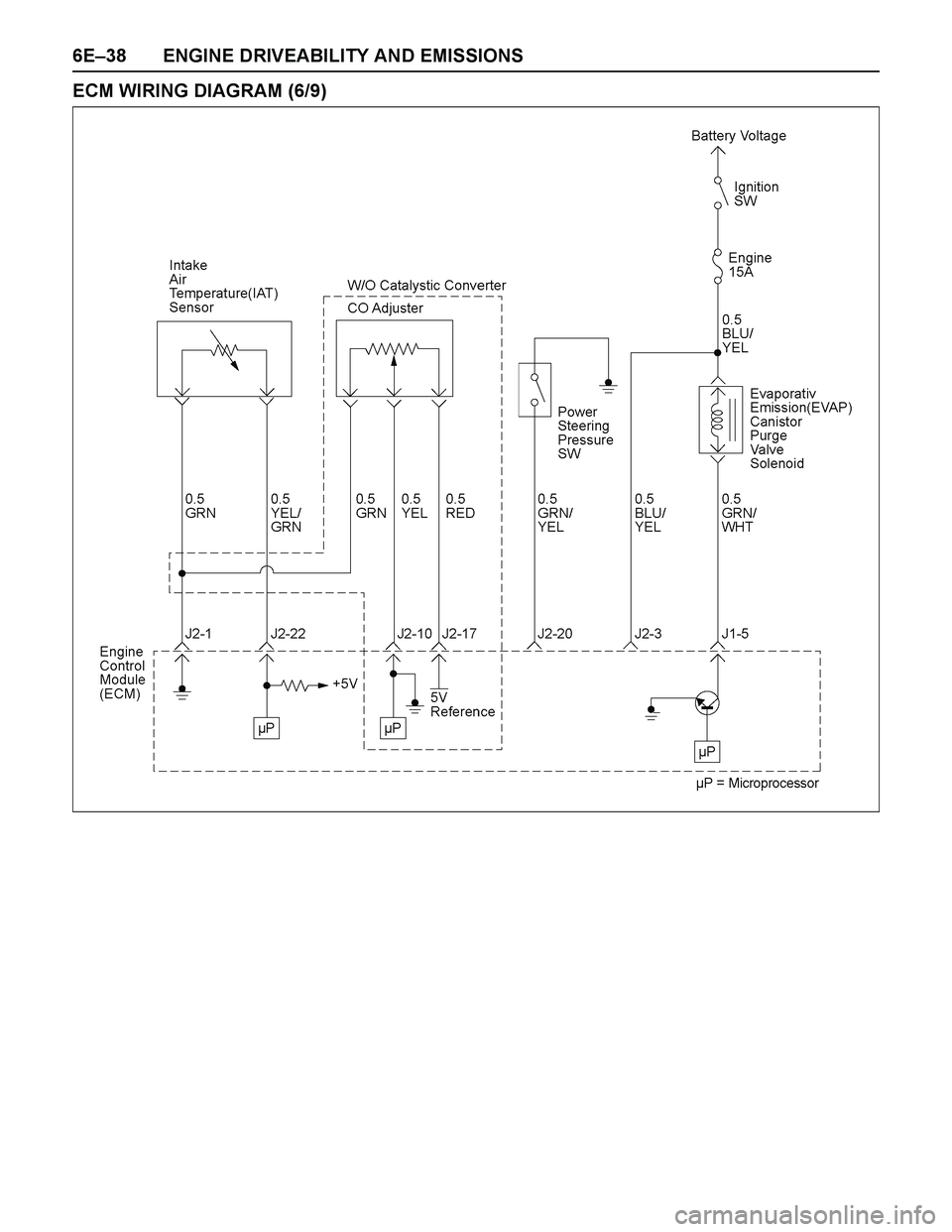

ECM WIRING DIAGRAM (6/9)
Page 2615 of 4264
ENGINE DRIVEABILITY AND EMISSIONS 6E–39
ECM WIRING DIAGRAM (7/9)
Page 2616 of 4264
6E–40 ENGINE DRIVEABILITY AND EMISSIONS

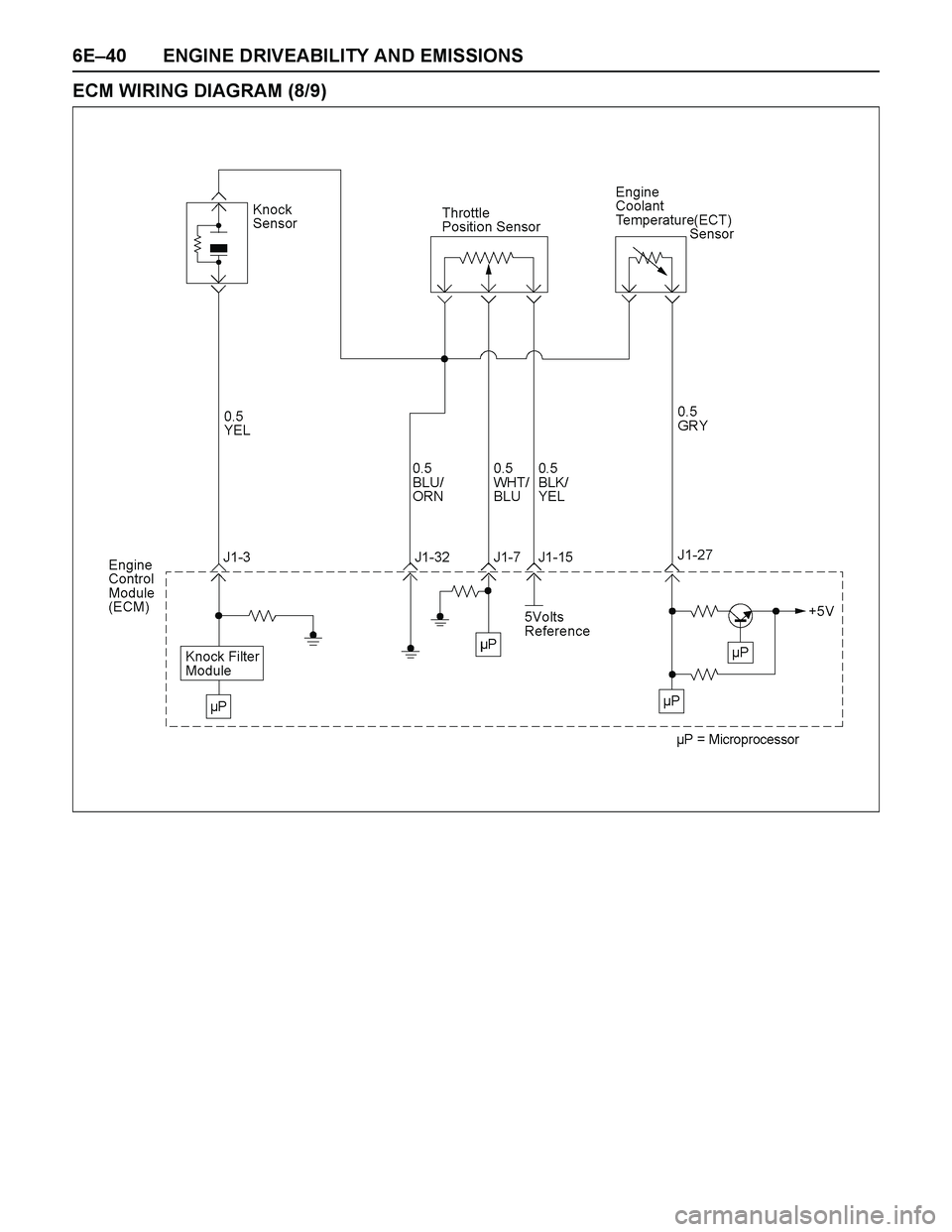

ECM WIRING DIAGRAM (8/9)
