Page 1401 of 4264
4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS 6E–29
GROUND POINT CHART GENERAL EXPORT (RHD) (4/4)
Page 1402 of 4264

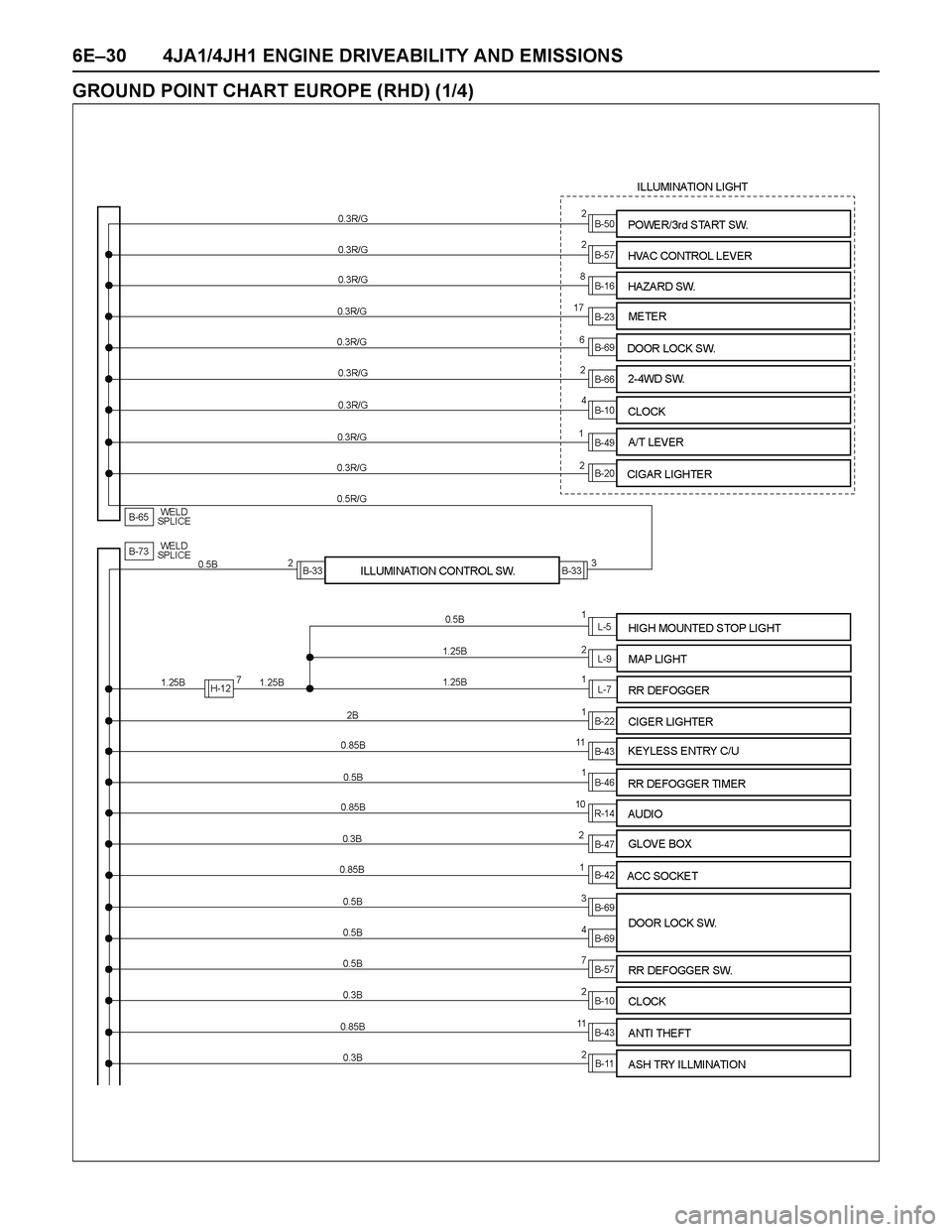

6E–30 4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS
GROUND POINT CHART EUROPE (RHD) (1/4)
Page 1403 of 4264

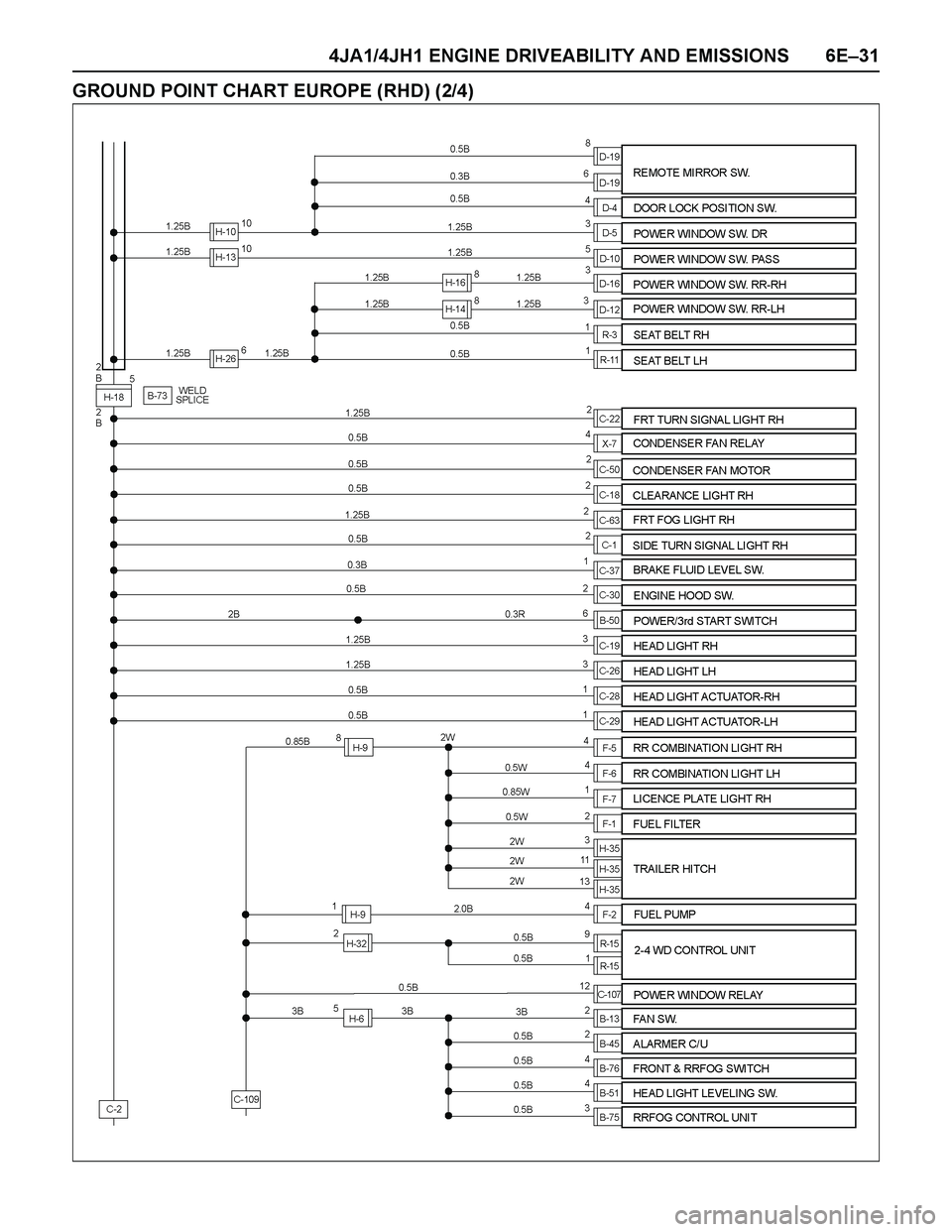

4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS 6E–31
GROUND POINT CHART EUROPE (RHD) (2/4)
Page 1404 of 4264

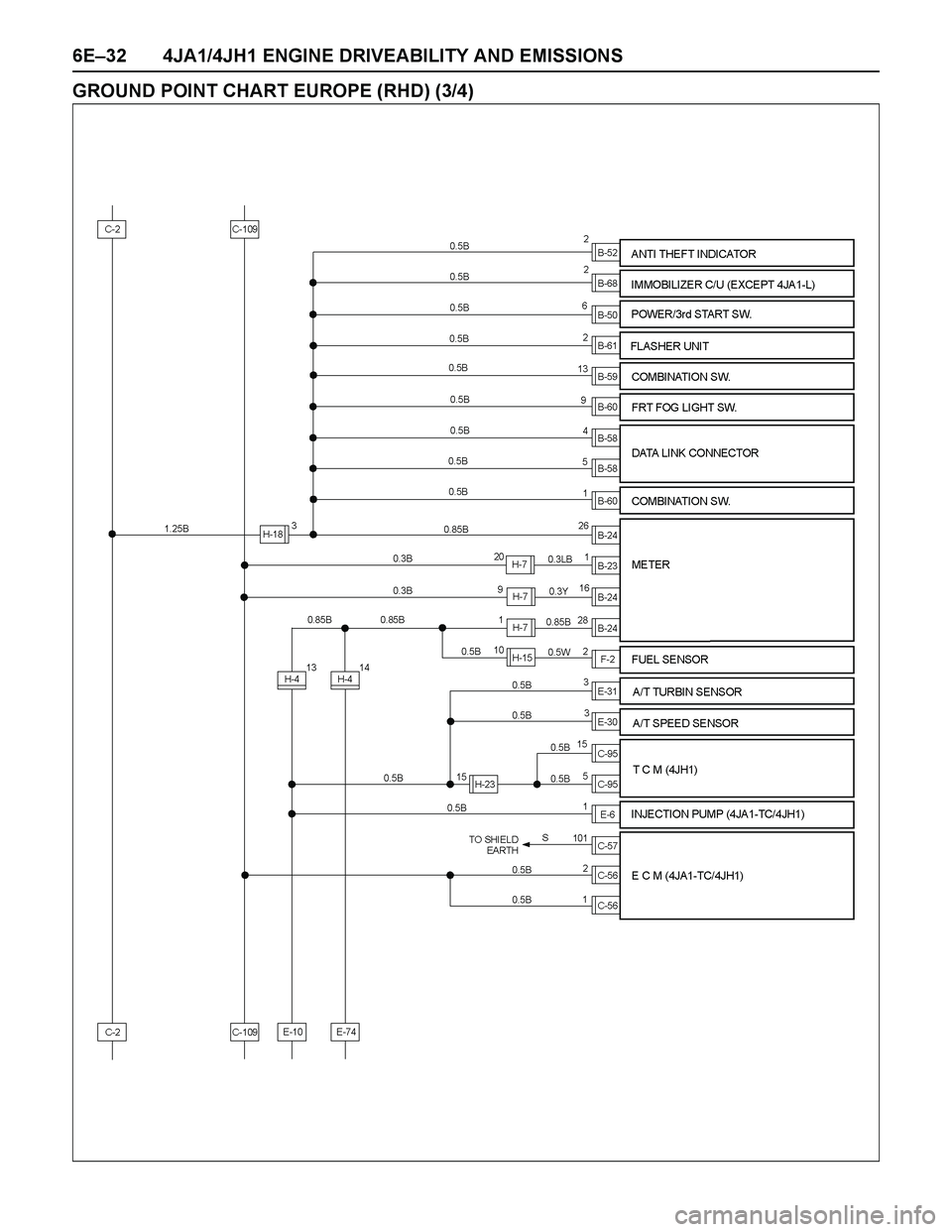

6E–32 4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS
GROUND POINT CHART EUROPE (RHD) (3/4)
Page 1405 of 4264

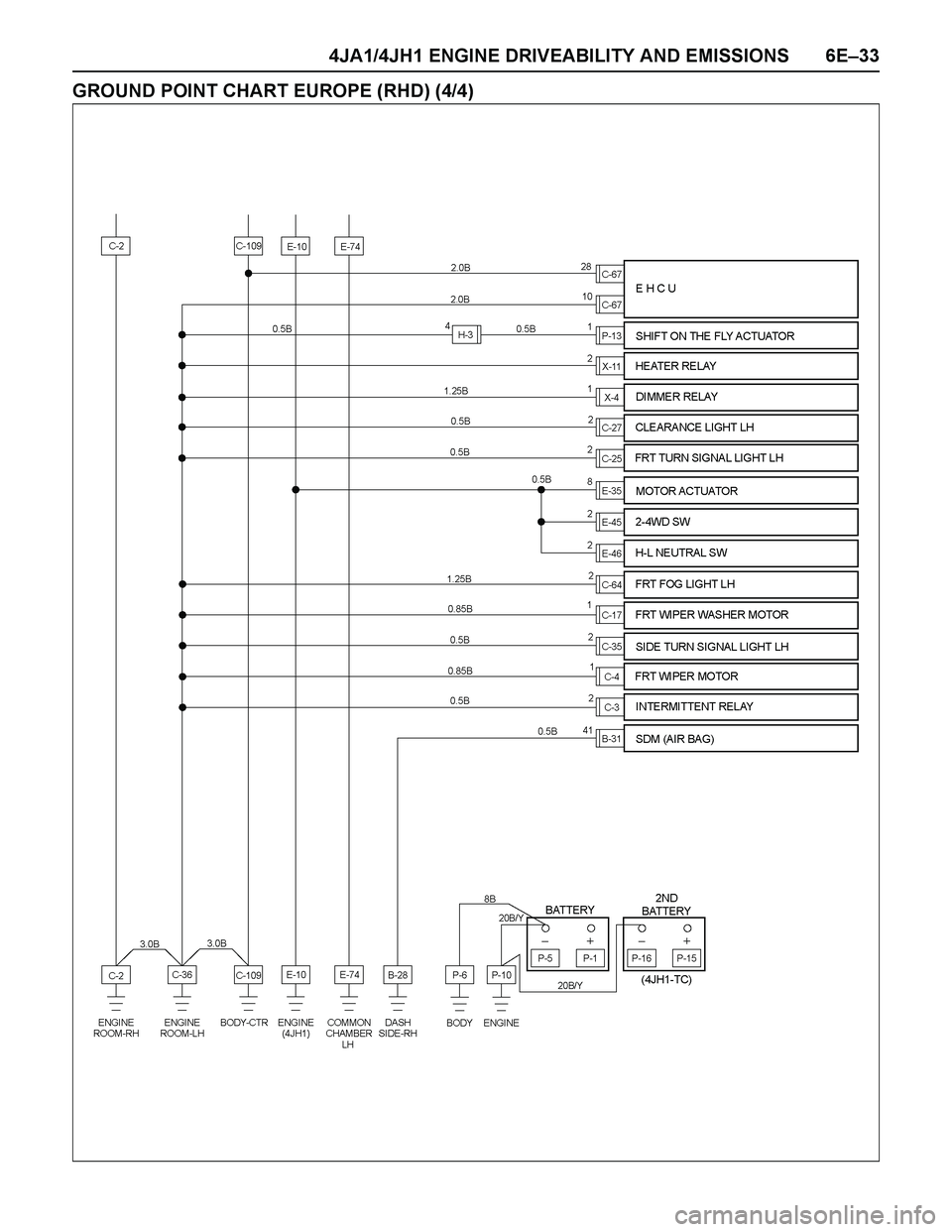

4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS 6E–33
GROUND POINT CHART EUROPE (RHD) (4/4)
Page 1406 of 4264

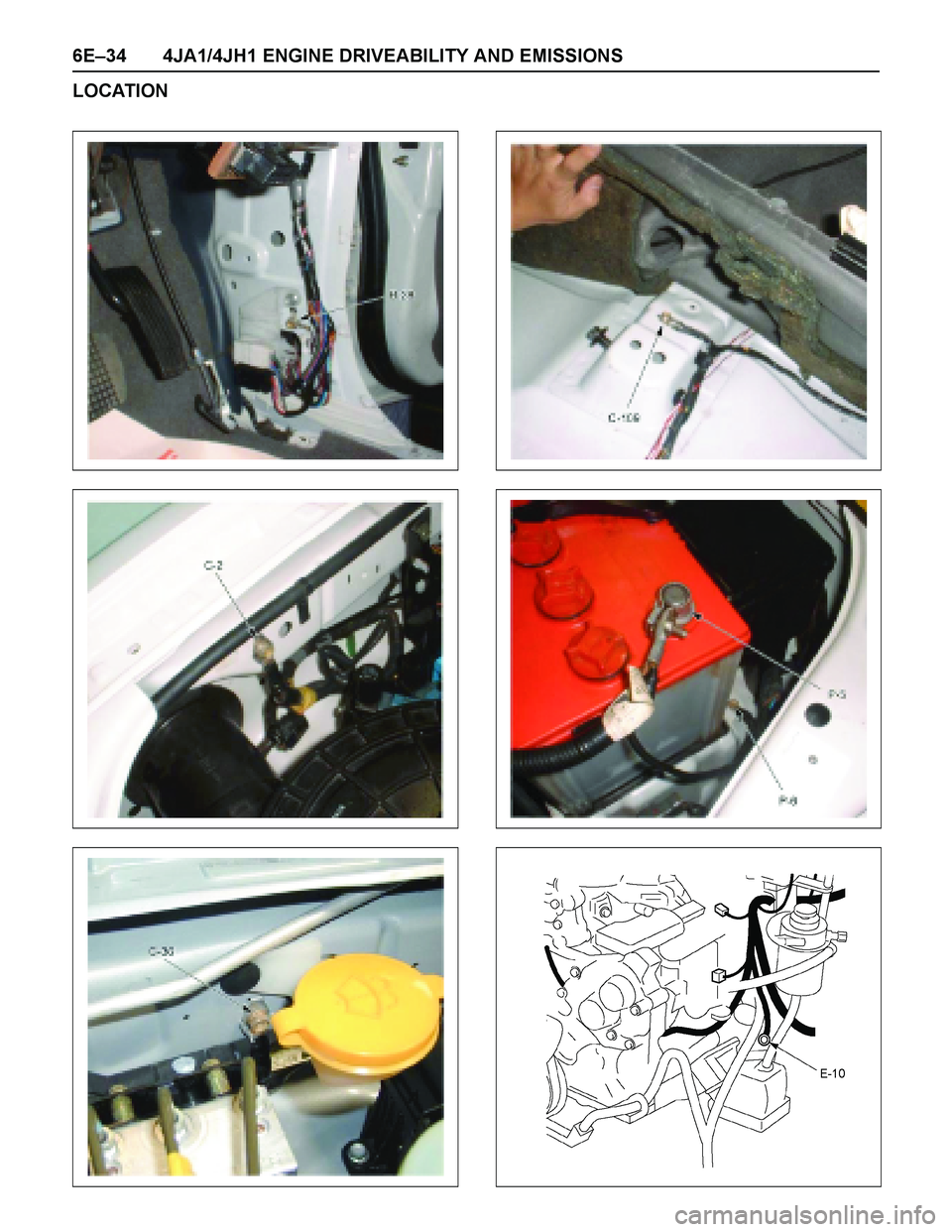

6E–34 4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS
LOCATION
Page 1407 of 4264

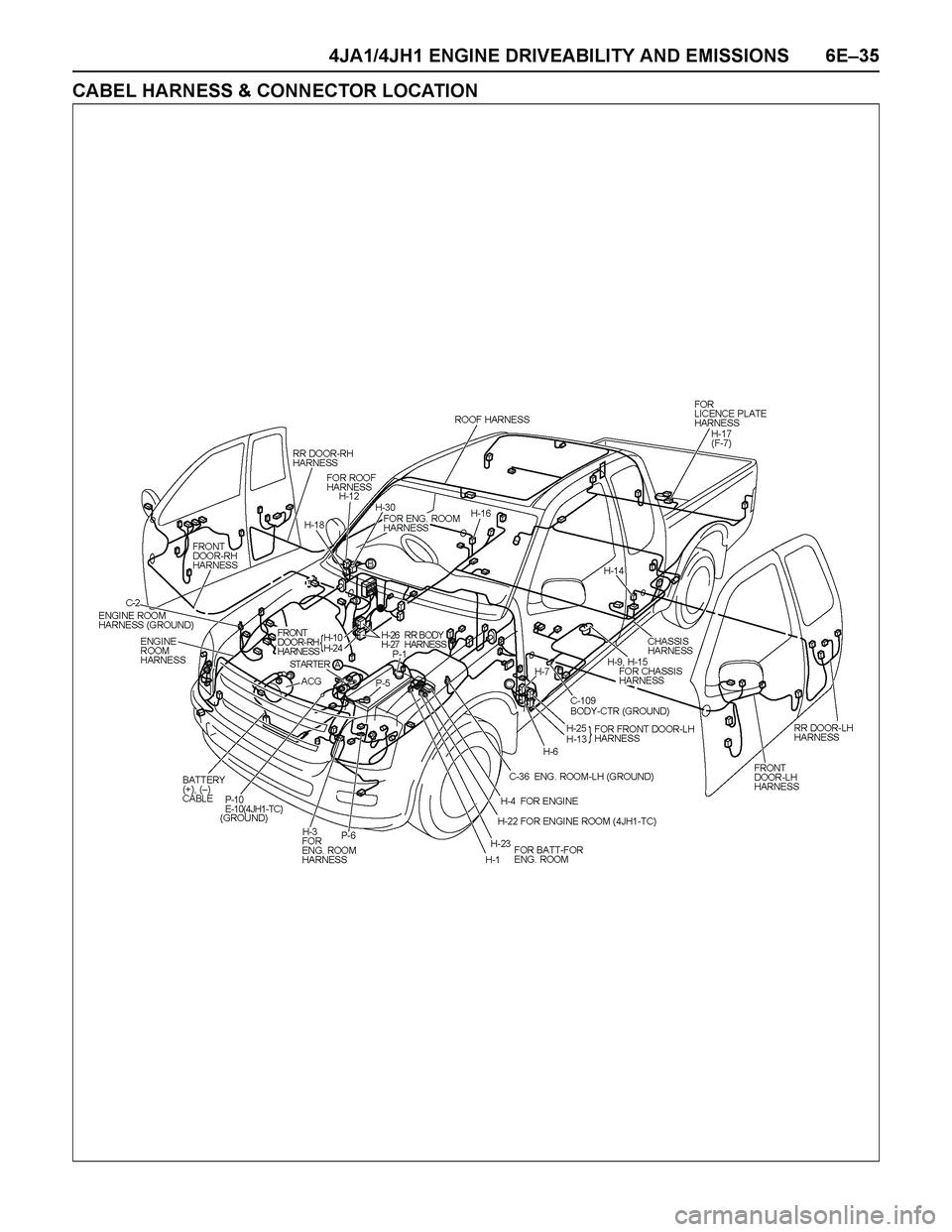

4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS 6E–35
CABEL HARNESS & CONNECTOR LOCATION
Page 1408 of 4264

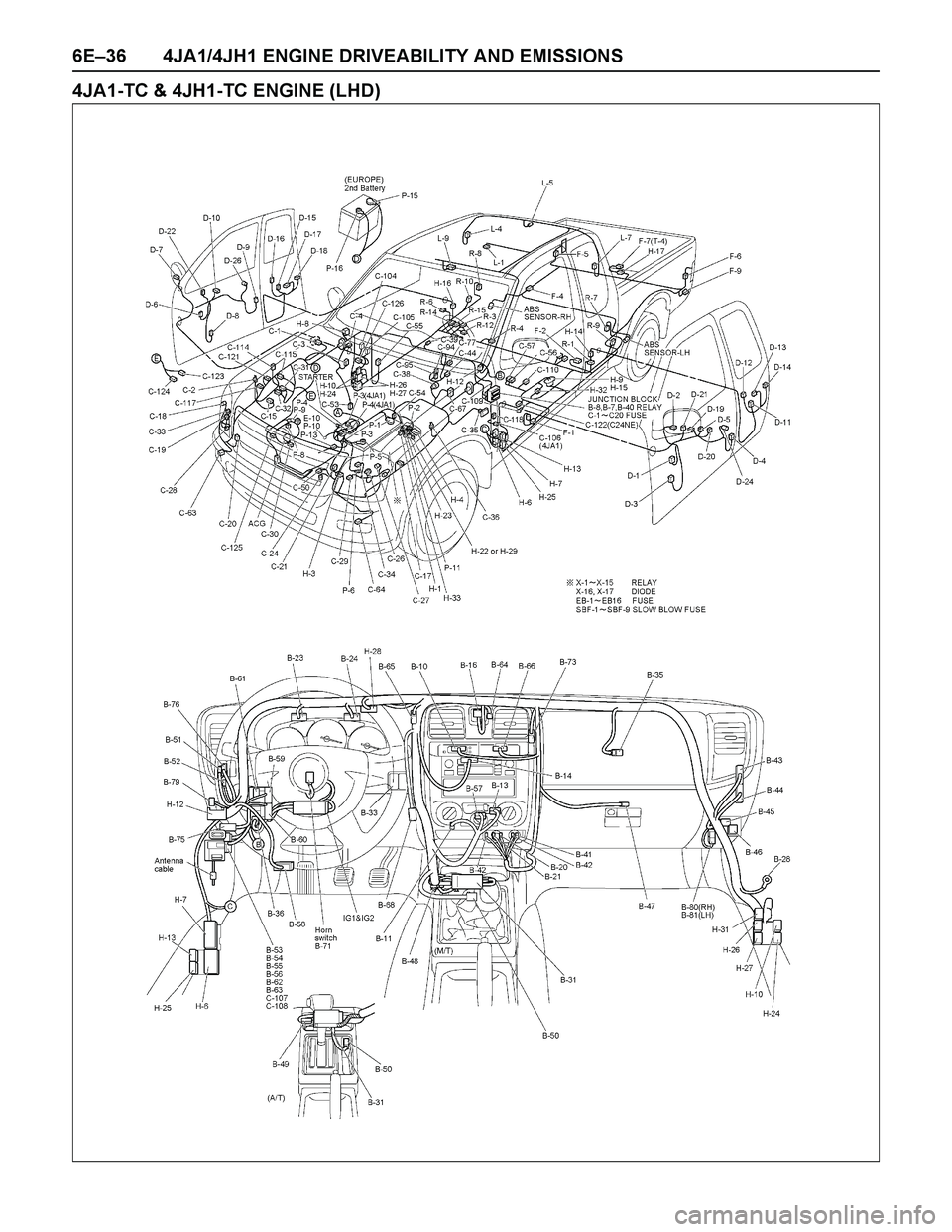

6E–36 4JA1/4JH1 ENGINE DRIVEABILITY AND EMISSIONS
4JA1-TC & 4JH1-TC ENGINE (LHD)
