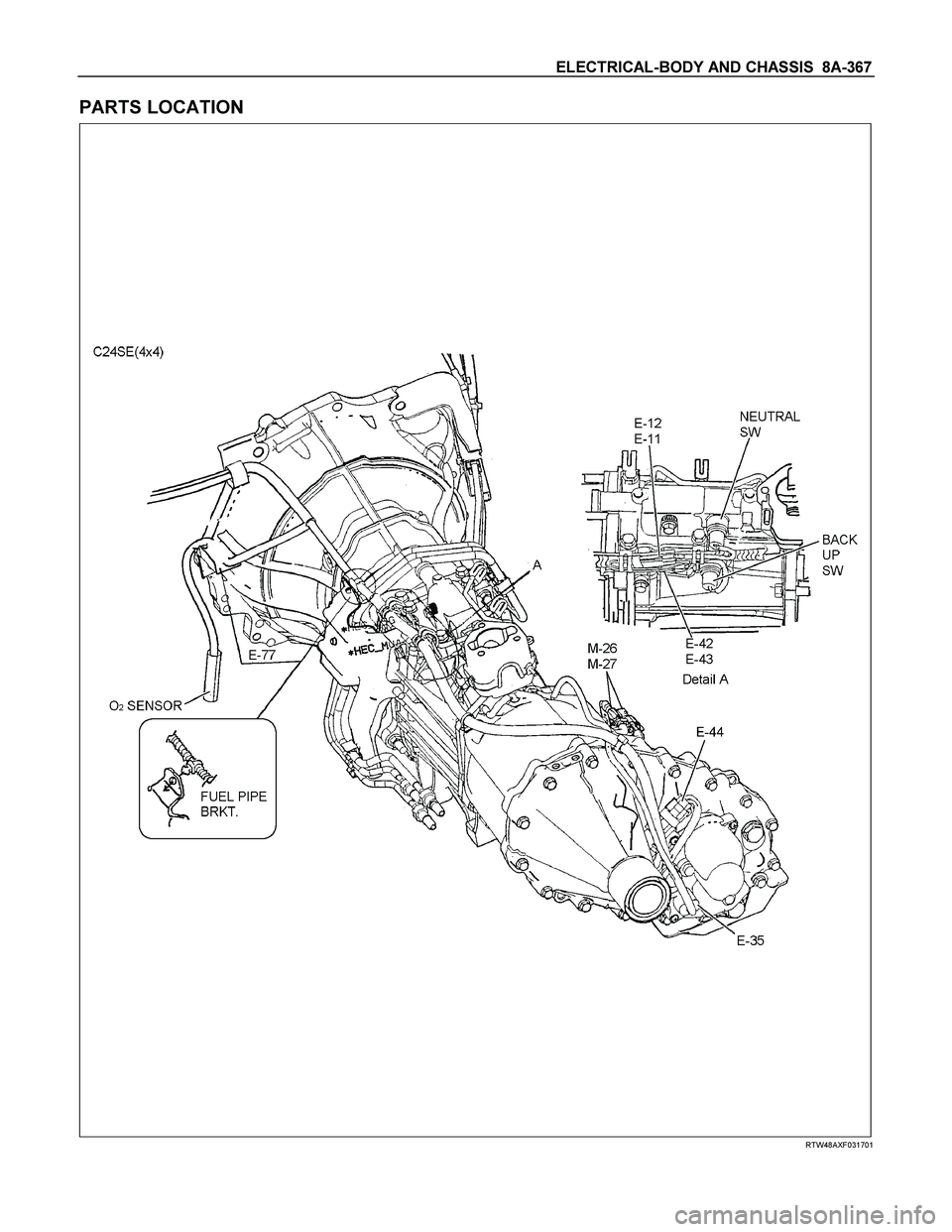

PARTS LOCATION
RTW48AXF031701
Page 1026 of 4264
8A-368 ELECTRICAL-BODY AND CHASSIS

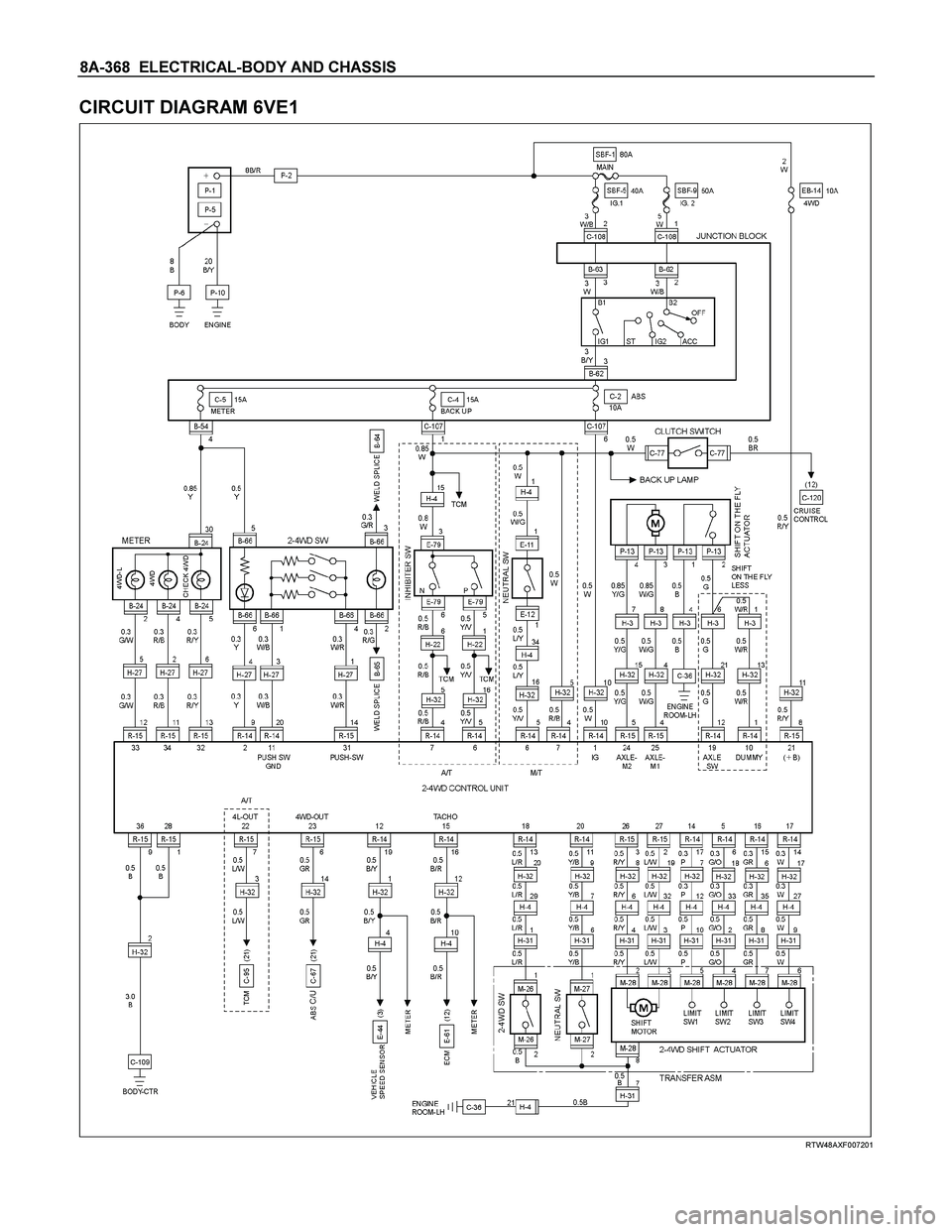

CIRCUIT DIAGRAM 6VE1
RTW48AXF007201
Page 1027 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-369

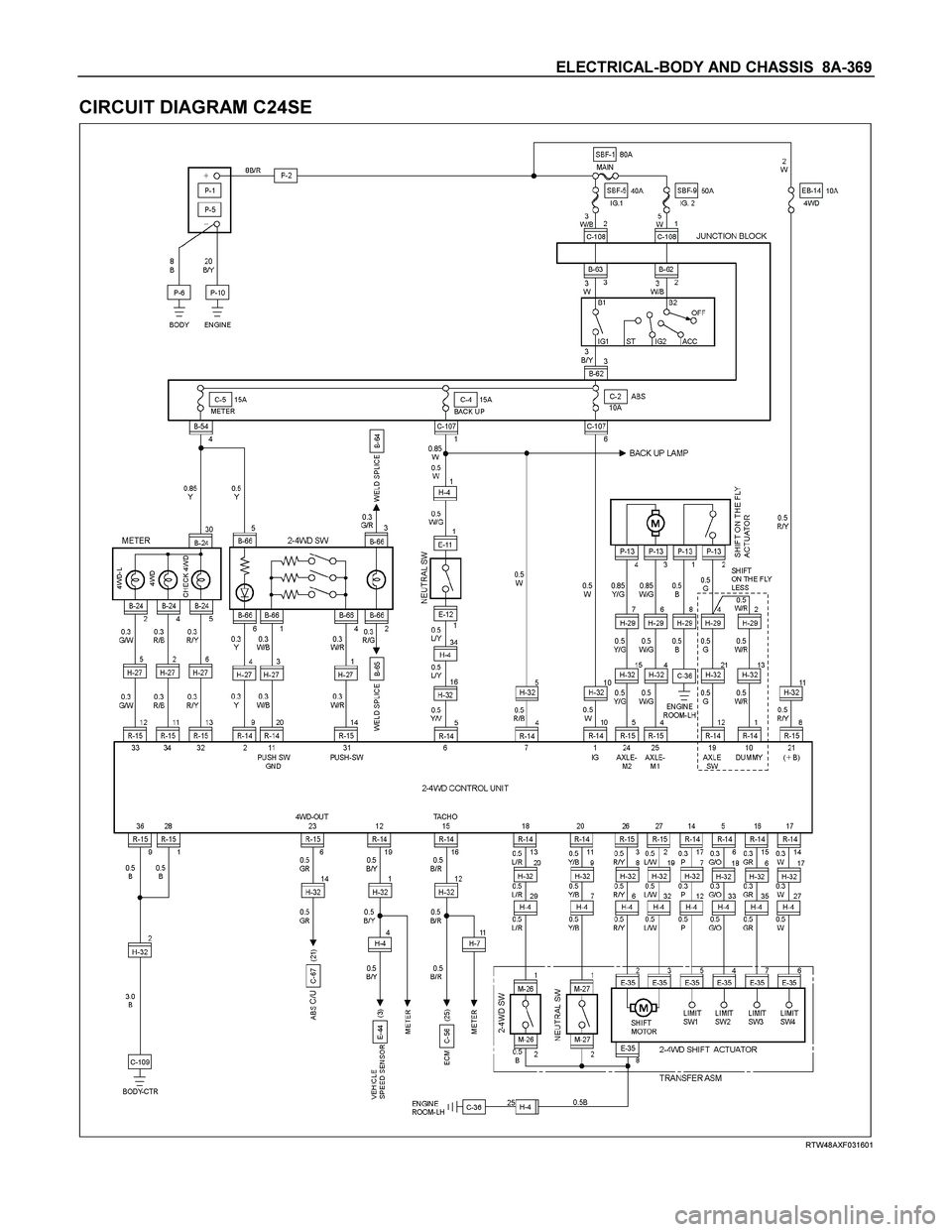

CIRCUIT DIAGRAM C24SE
RTW48AXF031601
Page 1028 of 4264
8A-370 ELECTRICAL-BODY AND CHASSIS

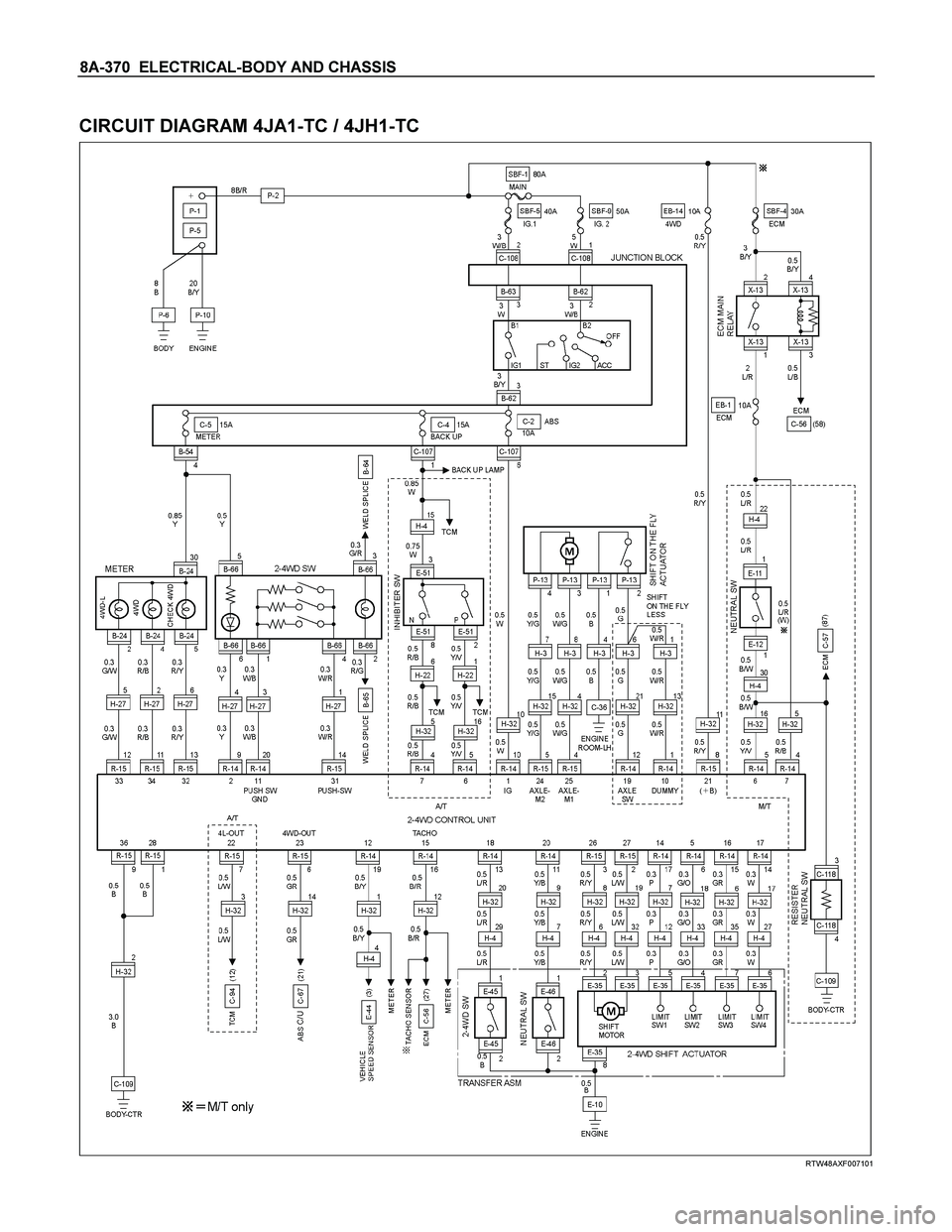

CIRCUIT DIAGRAM 4JA1-TC / 4JH1-TC
RTW48AXF007101
Page 1029 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-371

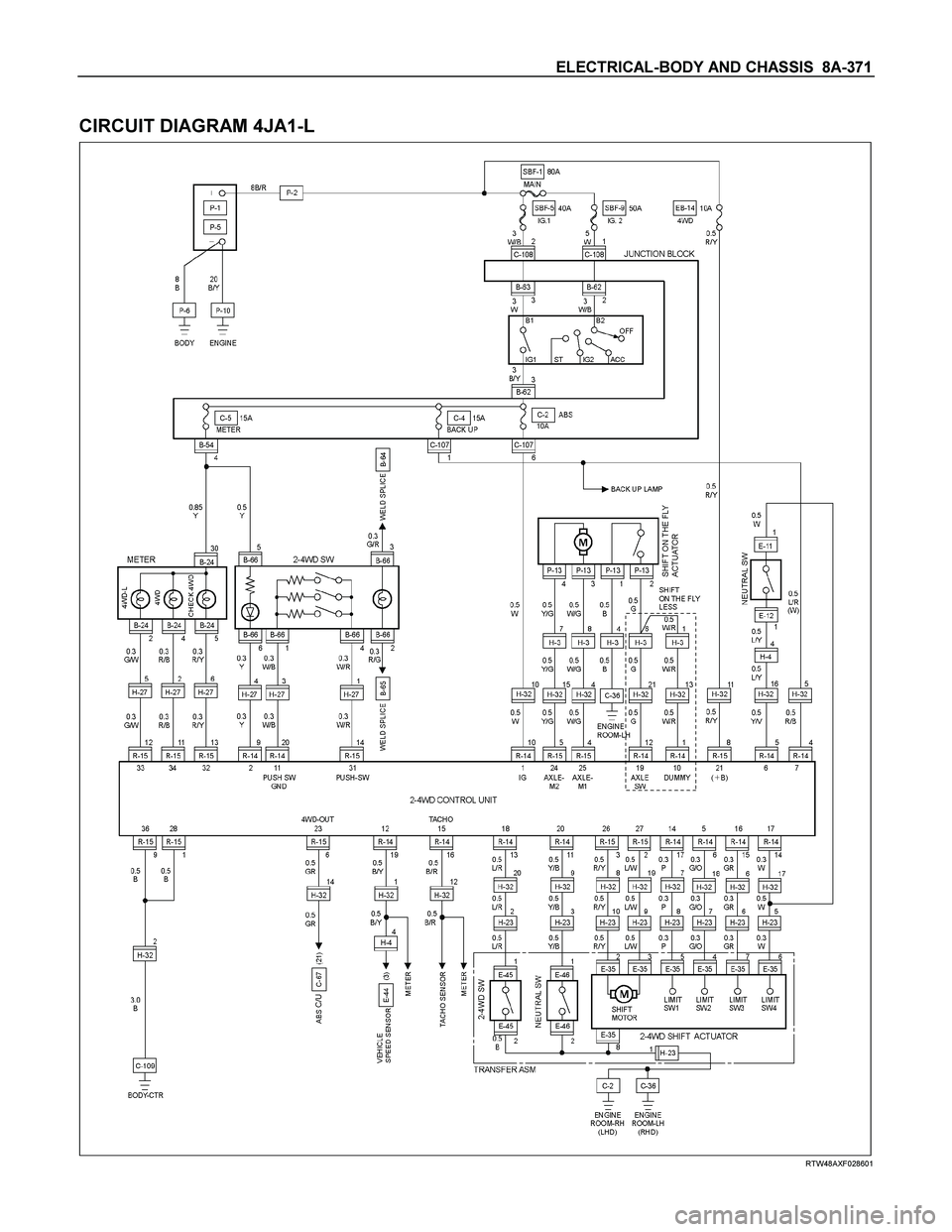

CIRCUIT DIAGRAM 4JA1-L
RTW48AXF028601
Page 1030 of 4264
8A-372 ELECTRICAL-BODY AND CHASSIS

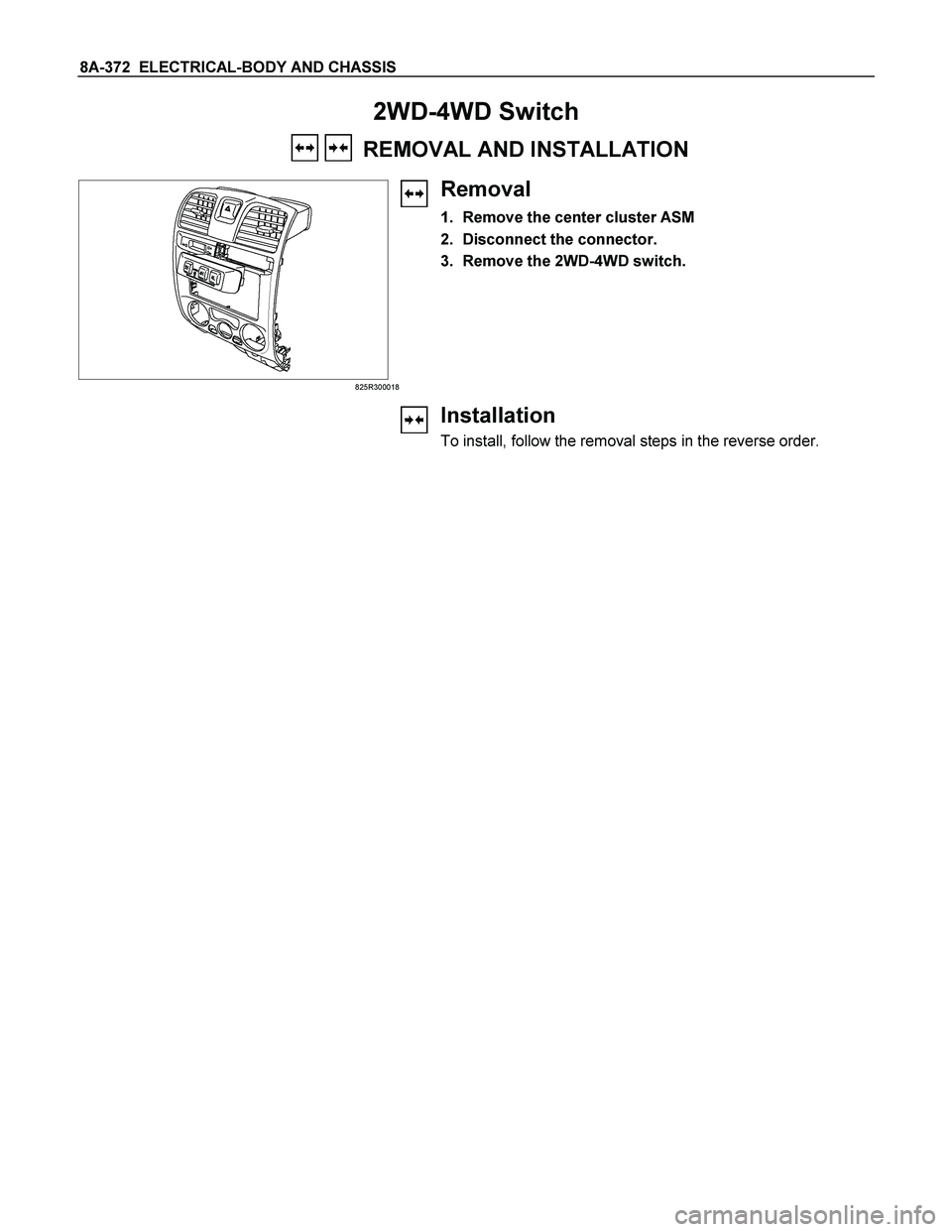

2WD-4WD Switch
REMOVAL AND INSTALLATION
825R300018
Removal
1. Remove the center cluster ASM
2. Disconnect the connector.
3. Remove the 2WD-4WD switch.
Installation
To install, follow the removal steps in the reverse order.
Page 1031 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-373
ANTI-LOCK BRAKE SYSTEM

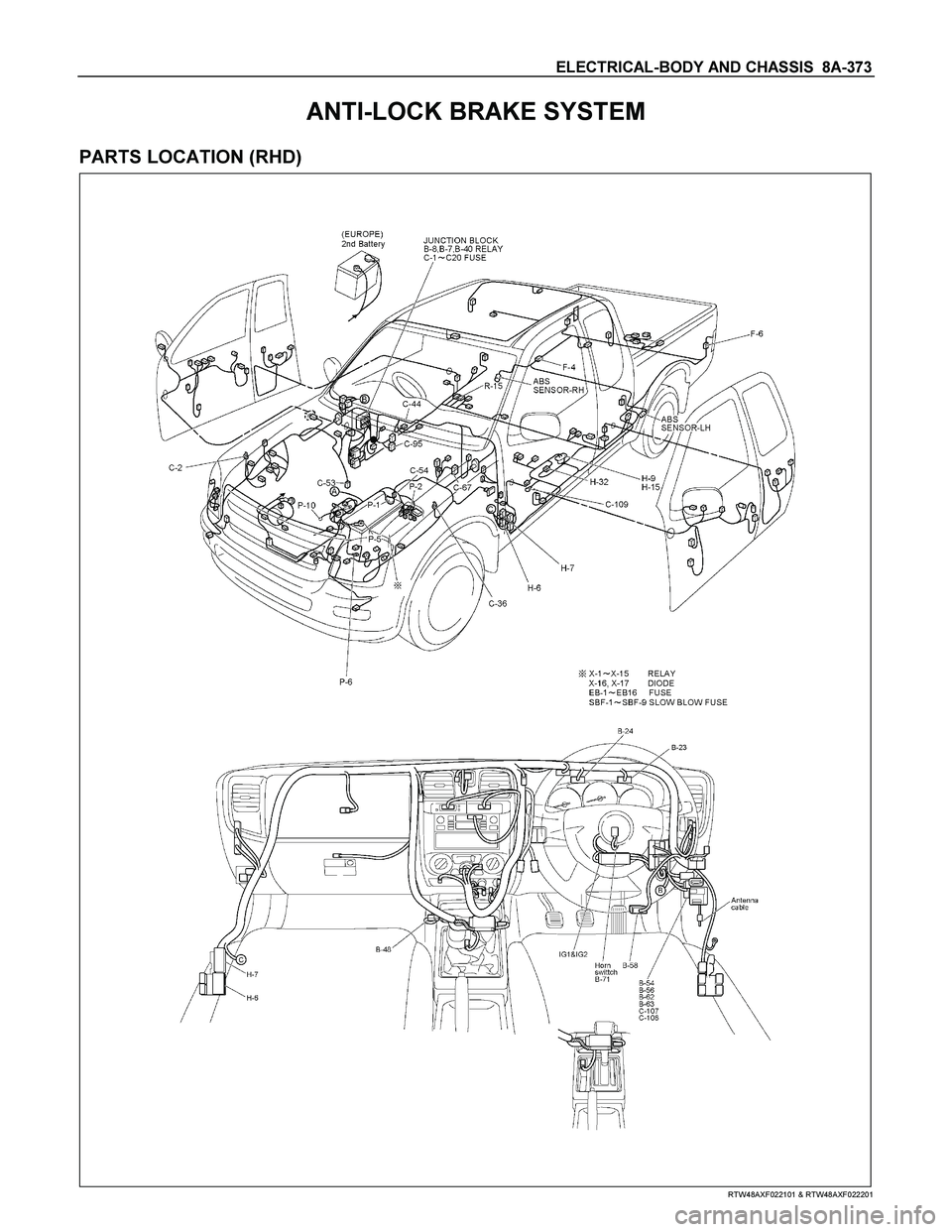

PARTS LOCATION (RHD)
RTW48AXF022101 & RTW48AXF022201
Page 1032 of 4264
8A-374 ELECTRICAL-BODY AND CHASSIS

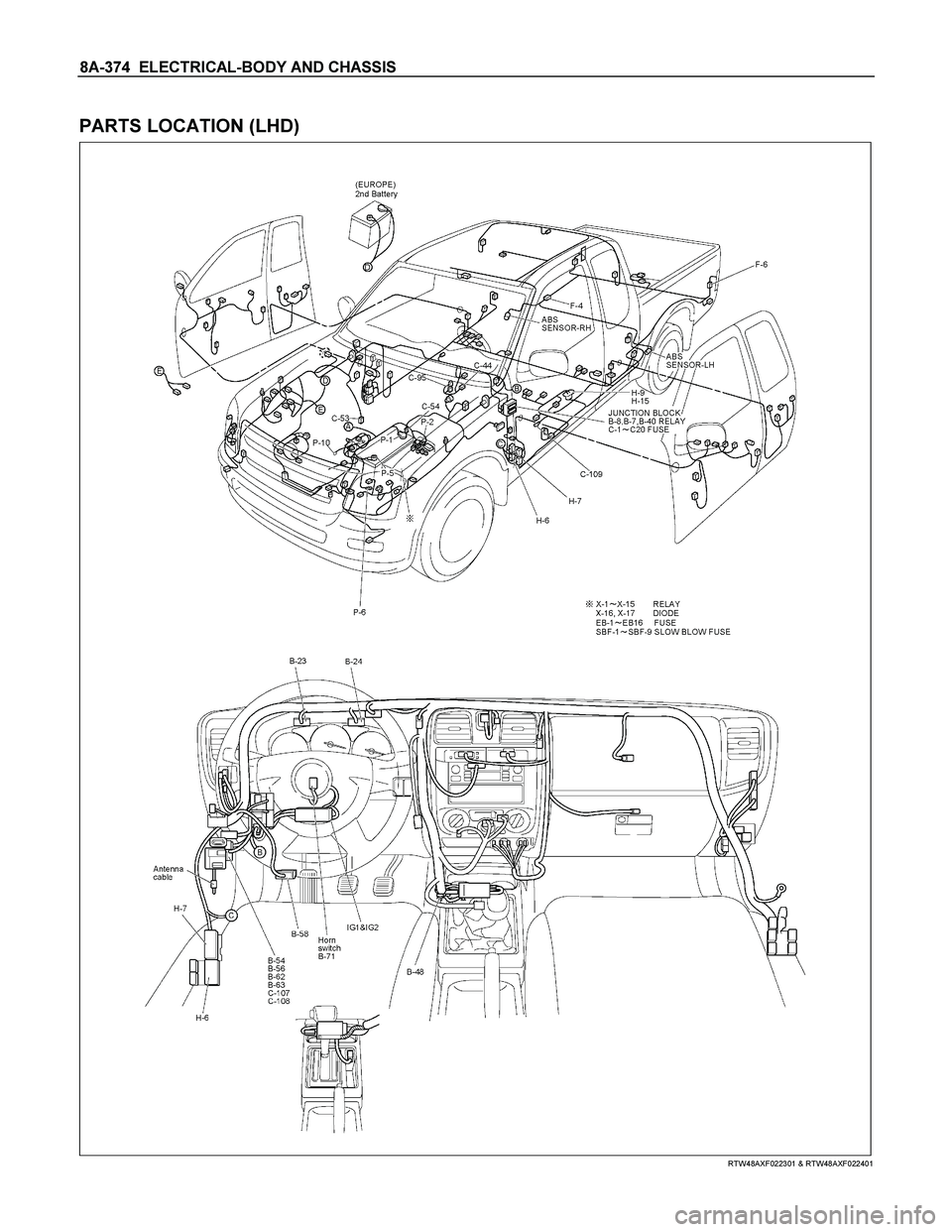

PARTS LOCATION (LHD)
RTW48AXF022301 & RTW48AXF022401
