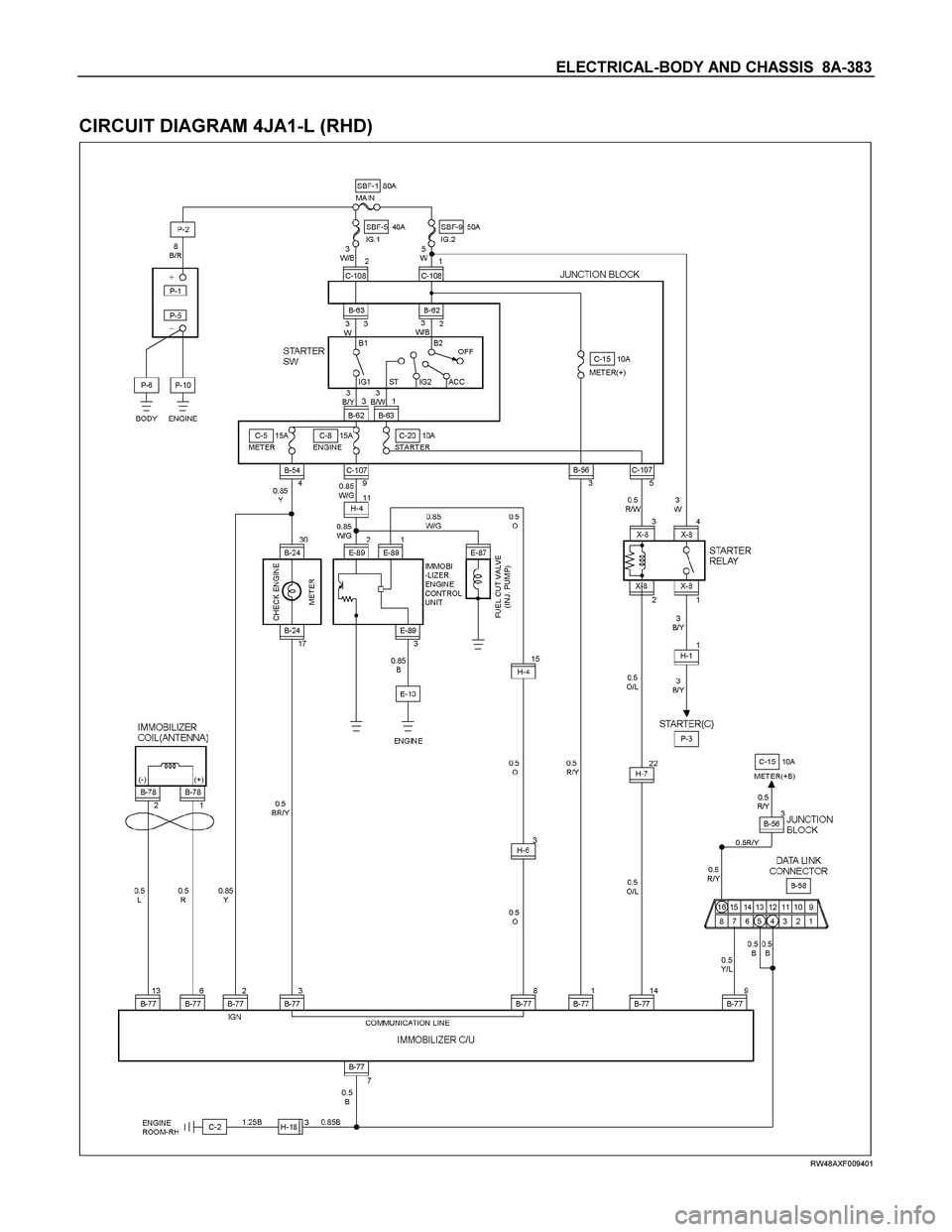

CIRCUIT DIAGRAM 4JA1-L (RHD)
RW48AXF009401
Page 1042 of 4264
8A-384 ELECTRICAL-BODY AND CHASSIS

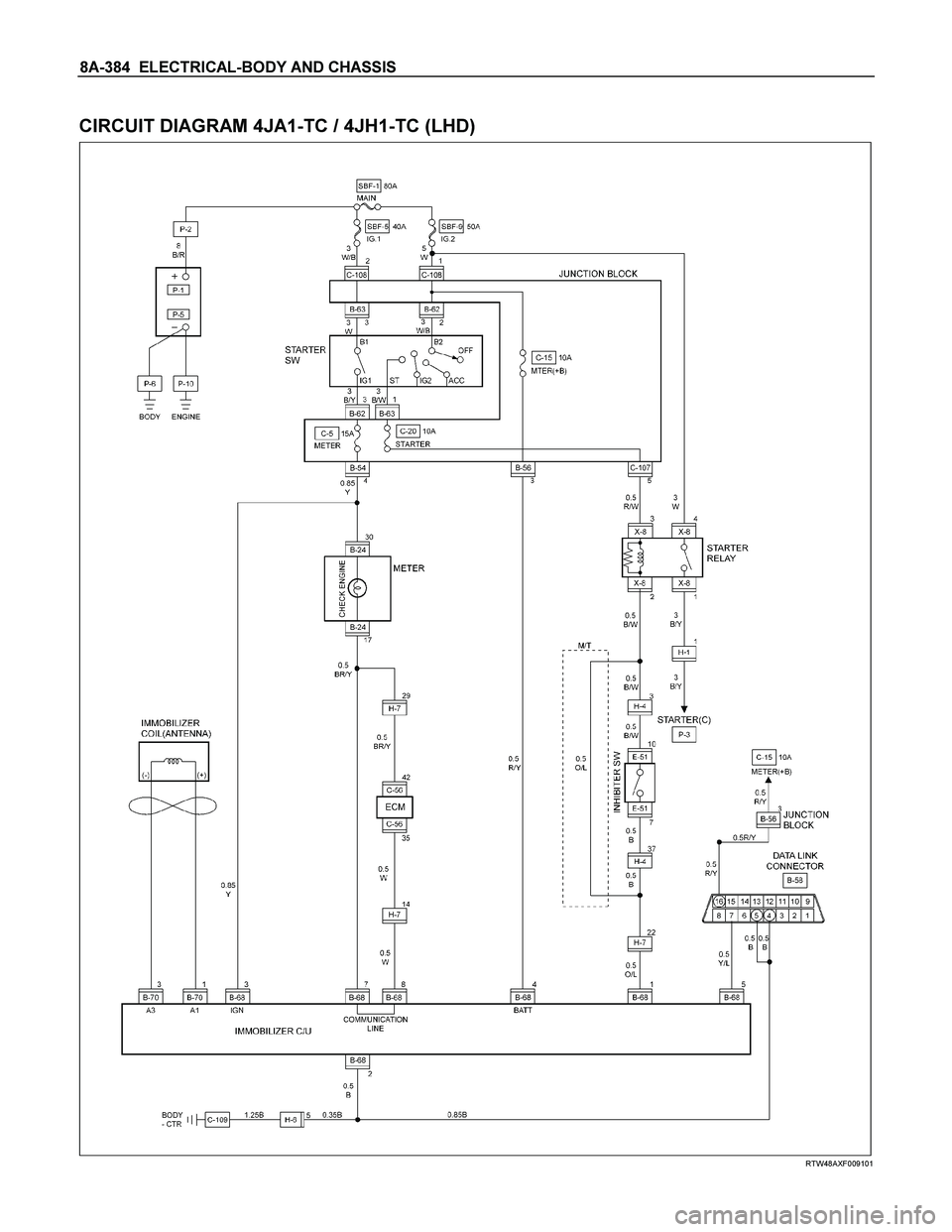

CIRCUIT DIAGRAM 4JA1-TC / 4JH1-TC (LHD)
RTW48AXF009101
Page 1043 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-385
KEYLESS ENTRY

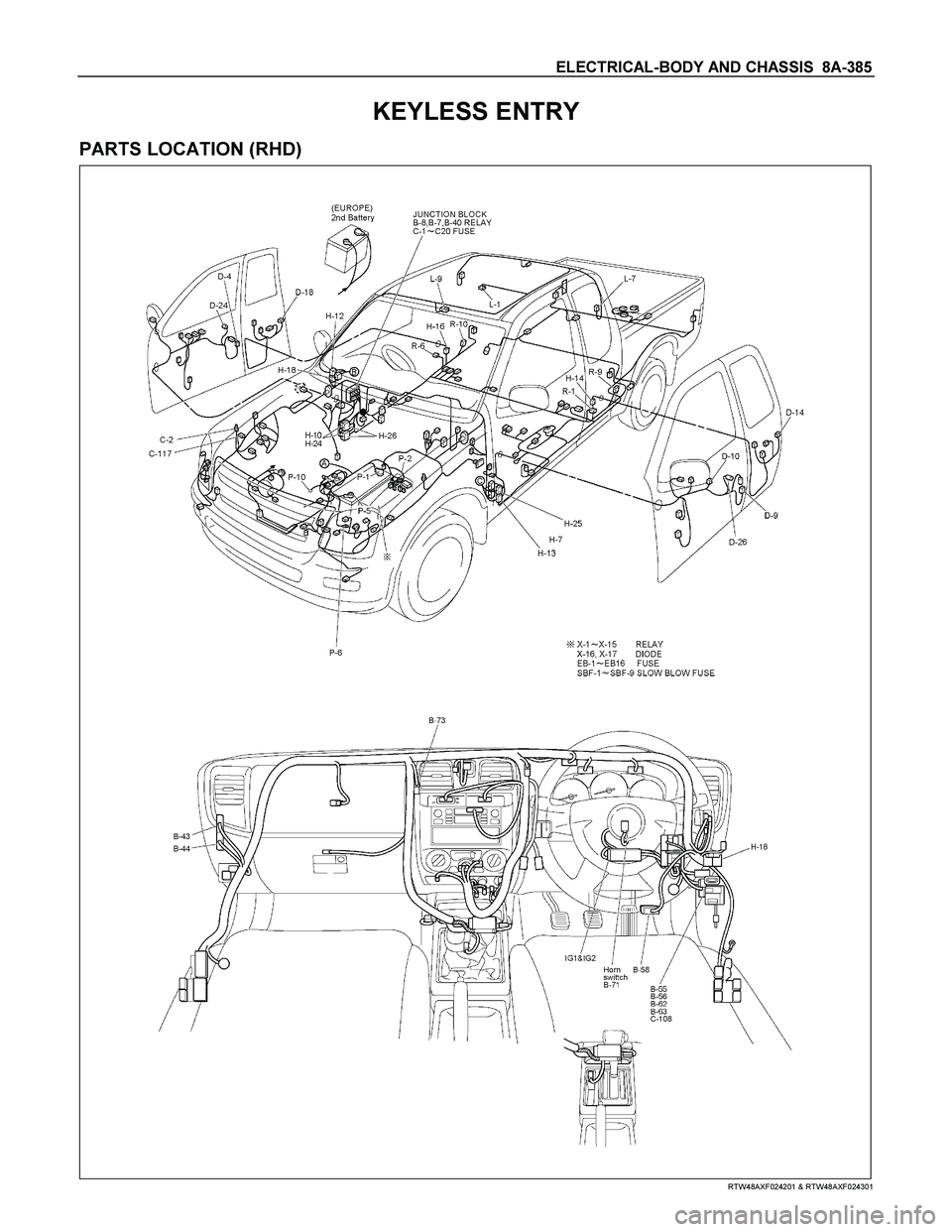

PARTS LOCATION (RHD)
RTW48AXF024201 & RTW48AXF024301
Page 1044 of 4264
8A-386 ELECTRICAL-BODY AND CHASSIS

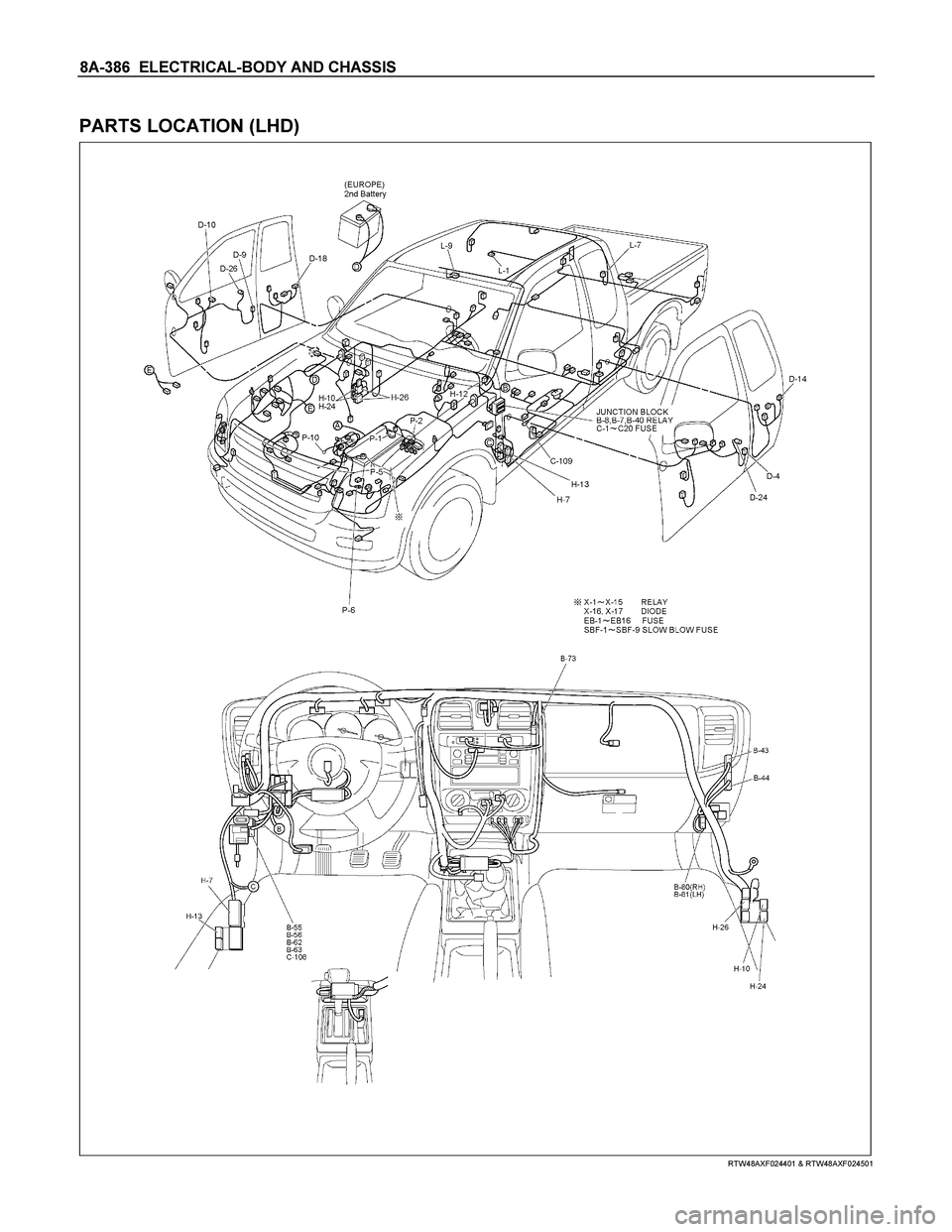

PARTS LOCATION (LHD)
RTW48AXF024401 & RTW48AXF024501
Page 1045 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-387

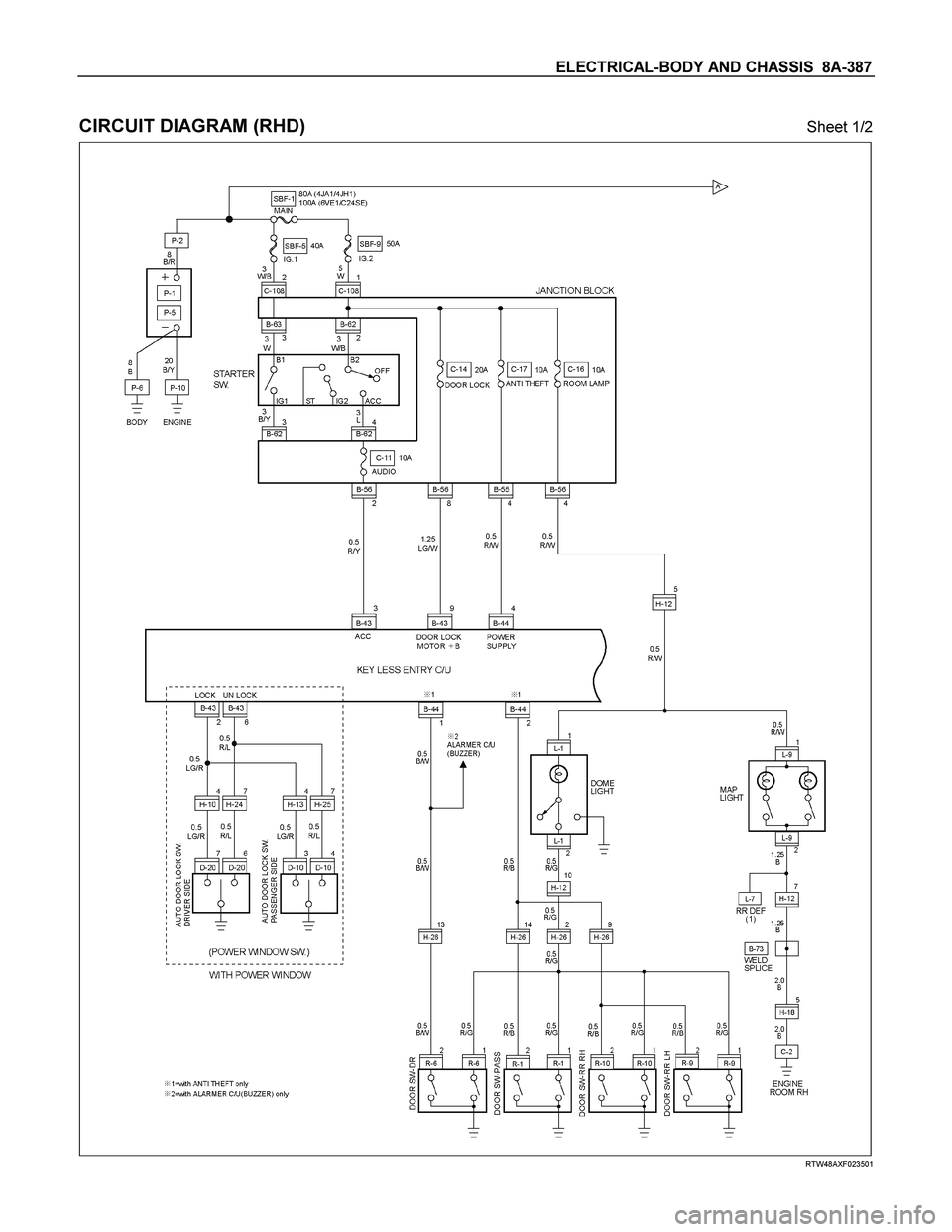

CIRCUIT DIAGRAM (RHD) Sheet 1/2
RTW48AXF023501
Page 1046 of 4264
8A-388 ELECTRICAL-BODY AND CHASSIS

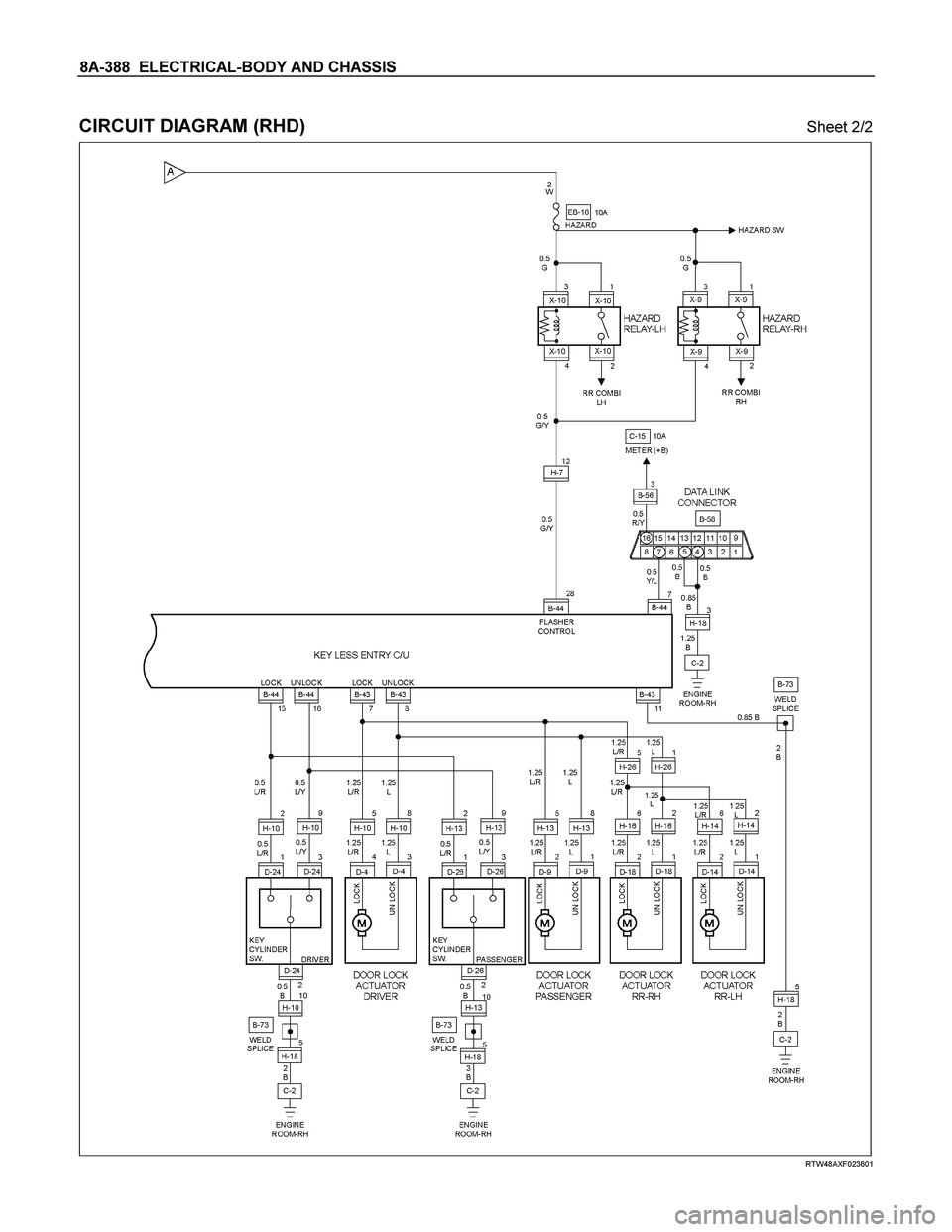

CIRCUIT DIAGRAM (RHD) Sheet 2/2
RTW48AXF023601
Page 1047 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-389

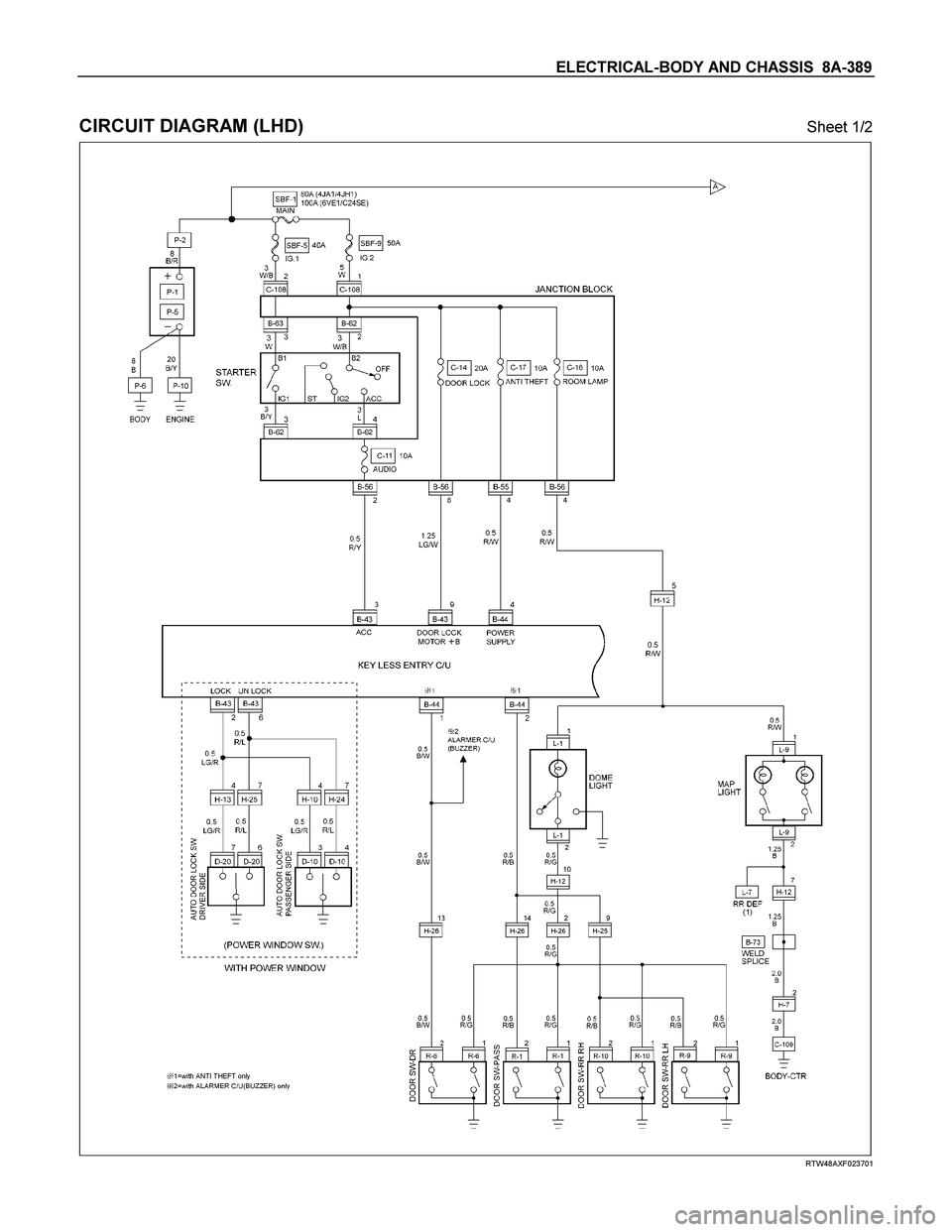

CIRCUIT DIAGRAM (LHD) Sheet 1/2
RTW48AXF023701
Page 1048 of 4264
8A-390 ELECTRICAL-BODY AND CHASSIS

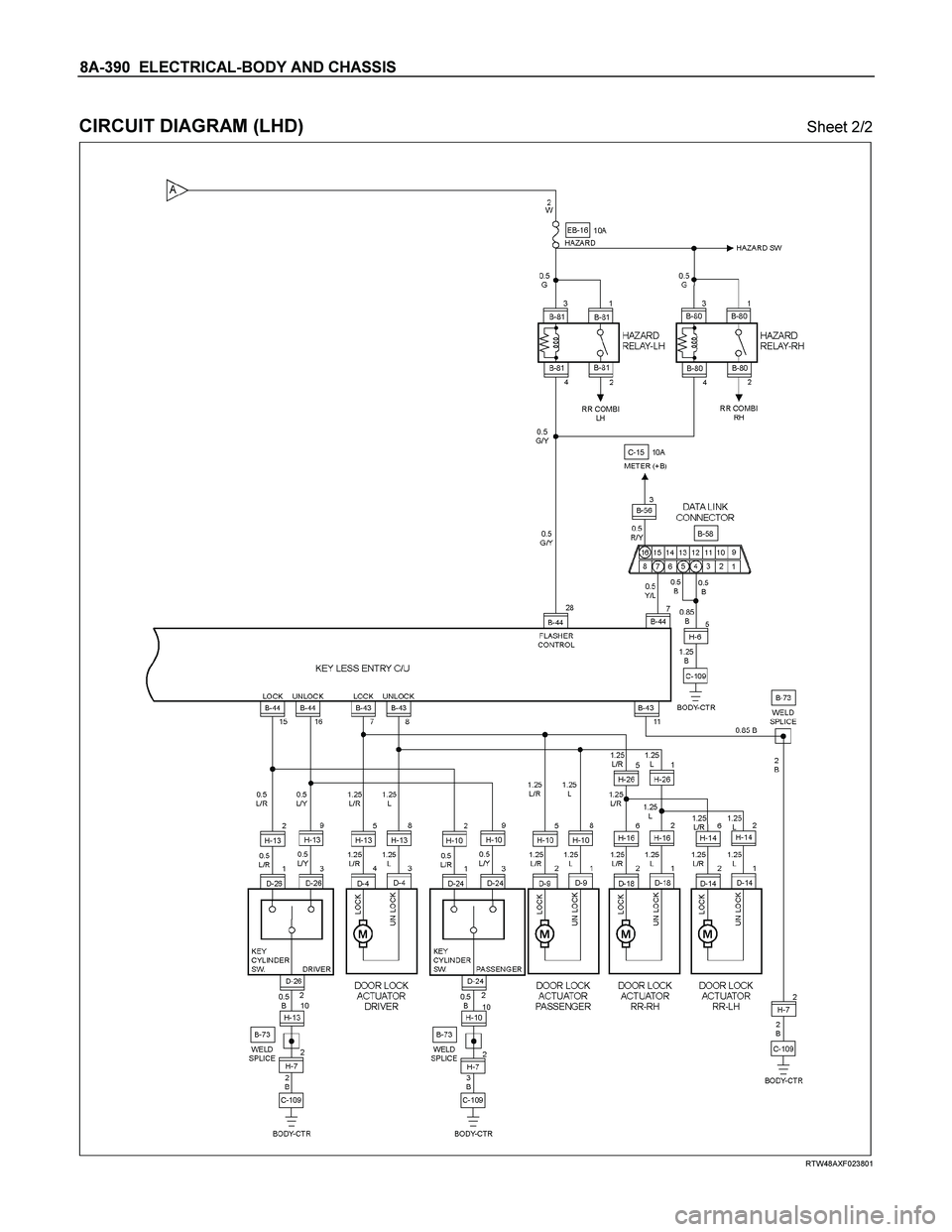

CIRCUIT DIAGRAM (LHD) Sheet 2/2
RTW48AXF023801
