Page 985 of 4500

23.INSTALL OUTER MIRROR SWITCH ASSY
24.INSTALL COIN BOX
25.INSTALL INSTRUMENT PANEL UNDER COVER NO.1 (SEE REPLACEMENT
)
26.INSTALL CLUSTER FINISH PANEL CENTER LOWER
27.INSTALL INSTRUMENT CLUSTER FINISH PANEL END
28.INSTALL SEAT ASSY FR LH
29.INSTALL SEAT TRACK BRACKET COVER INNER FRONT
30.INSTALL SEAT TRACK BRACKET COVER OUTER FRONT
31.INSTALL SEAT TRACK OUTER COVER LH
32.INSTALL SEAT TRACK COVER RH
33.INSTALL SEAT BELT ANCHOR COVER CAP LH
OVERHAUL
1.DISCONNECT BATTERY NEGATIVE TERMINAL
2.PLACE FRONT WHEELS FACING STRAIGHT AHEAD
3.REMOVE SWITCH & VOLUME CASE
4.REMOVE STEERING WHEEL COVER LOWER NO.2
5.REMOVE HORN BUTTON ASSY (SEE OVERHAUL
)
6.REMOVE STEERING WHEEL ASSY (SEE OVERHAUL
)
<00360036003700030013001c001c001800130010001800130013001400160003000b0013001c001c00180014001000130018001300140013000f00030013001c001c00180015001000130018001300140013000f00030013001c001c001800160010001300
18001300150013000f00030013001c001c0018001700100013[5021)
7.REMOVE STEERING COLUMN COVER (SEE OVERHAUL
)
8.REMOVE SPIRAL CABLE SUB-ASSY (SEE REPLACEMENT
)
9.REMOVE TURN SIGNAL SWITCH ASSY (SEE REPLACEMENT
)
10.REMOVE INSTRUMENT CLUSTER FINISH PANEL CENTER LOWER
11.REMOVE INSTRUMENT CLUSTER FINISH PANEL END
12.REMOVE INSTRUMENT PANEL UNDER COVER SUB-ASSY NO.1 (SEE REPLACEMENT
)
13.REMOVE COIN BOX ASSY
14.REMOVE OUTER MIRROR SWITCH ASSY
15.REMOVE INSTRUMENT PANEL SAFETY PAD SUB-ASSY NO.1 (SEE REPLACEMENT
)
16.REMOVE INSTRUMENT PANEL AIR BAG ASSY LOWER NO.1 (SEE REPLACEMENT
)
17.REMOVE INSTRUMENT PANEL UNDER COVER SUB-ASSY NO.2 (SEE REPLACEMENT
)
18.REMOVE INSTRUMENT CLUSTER FINISH PANEL (SEE REPLACEMENT
)
19.REMOVE COMBINATION METER ASSY (SEE OVERHAUL
)
20.REMOVE PUSH ROD PIN

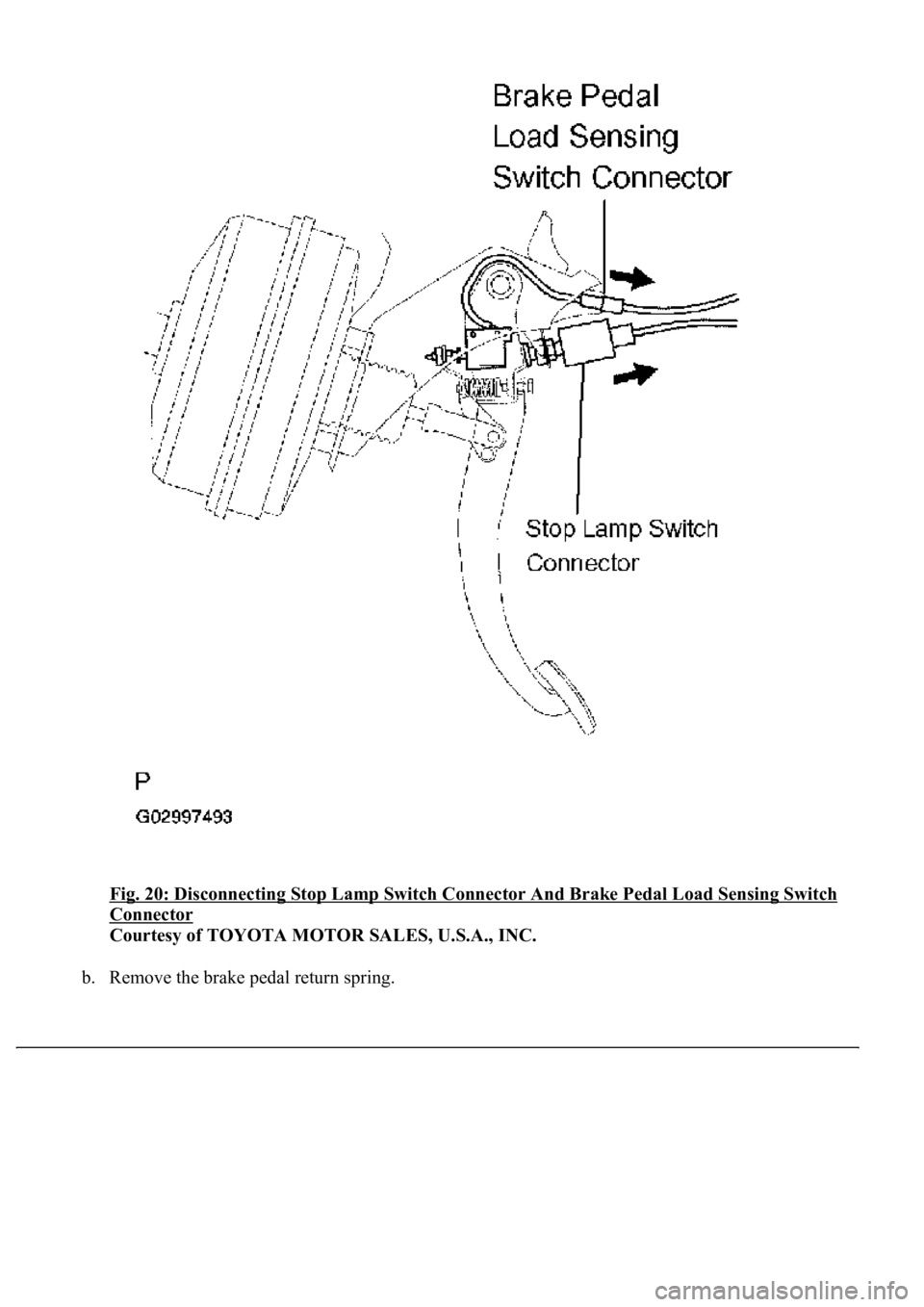

a. Disconnect the stop lamp switch connector and brake pedal load sensing switch connector.
Page 986 of 4500
<0029004c004a0011000300150013001d00030027004c00560046005200510051004800460057004c0051004a000300360057005200530003002f00440050005300030036005a004c00570046004b0003002600520051005100480046005700520055000300
24005100470003002500550044004e00480003003300480047[al Load Sensing Switch
Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
b. Remove the brake pedal return spring.
Page 987 of 4500

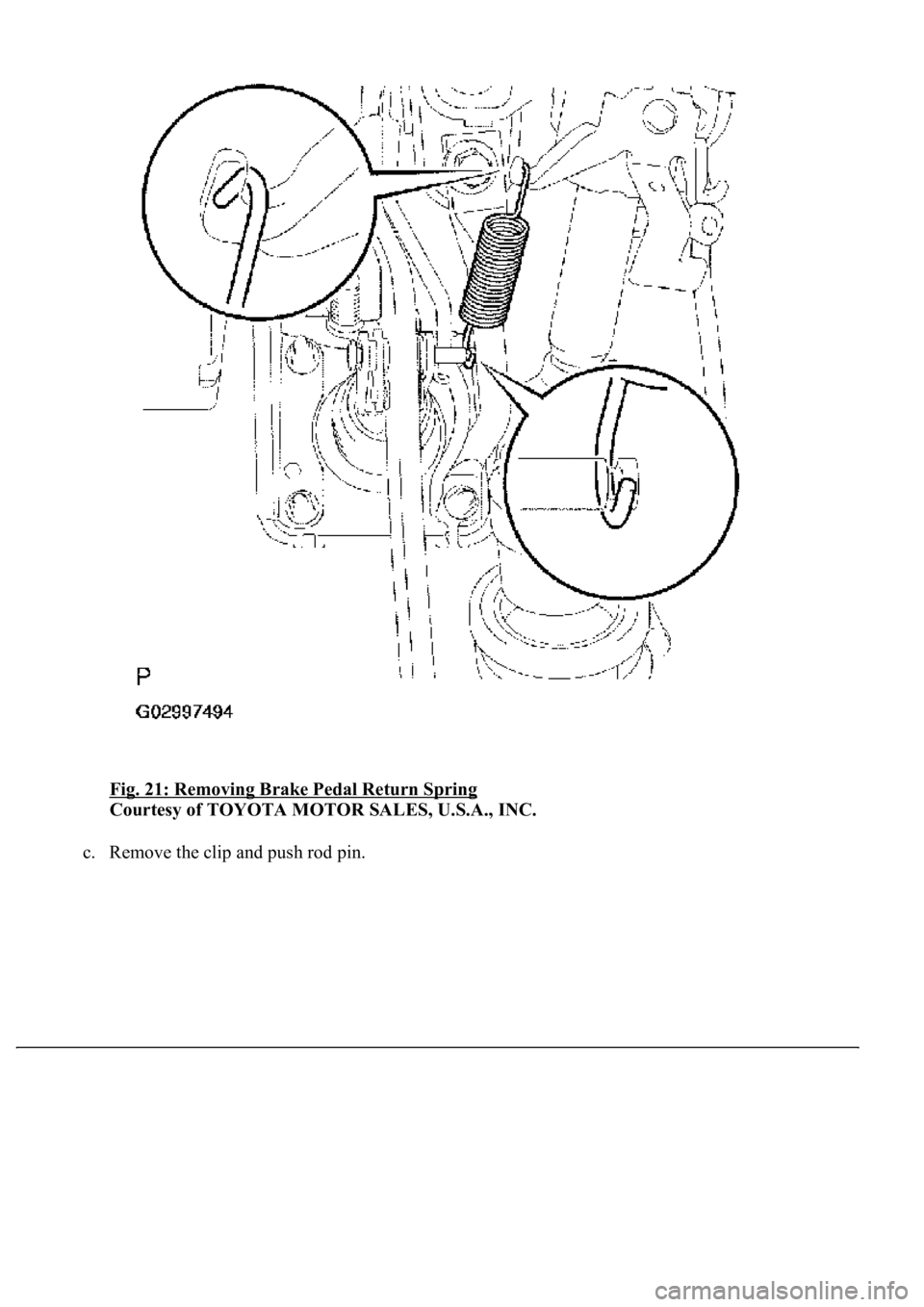

Fig. 21: Removing Brake Pedal Return Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
c. Remove the clip and push rod pin.
Page 988 of 4500

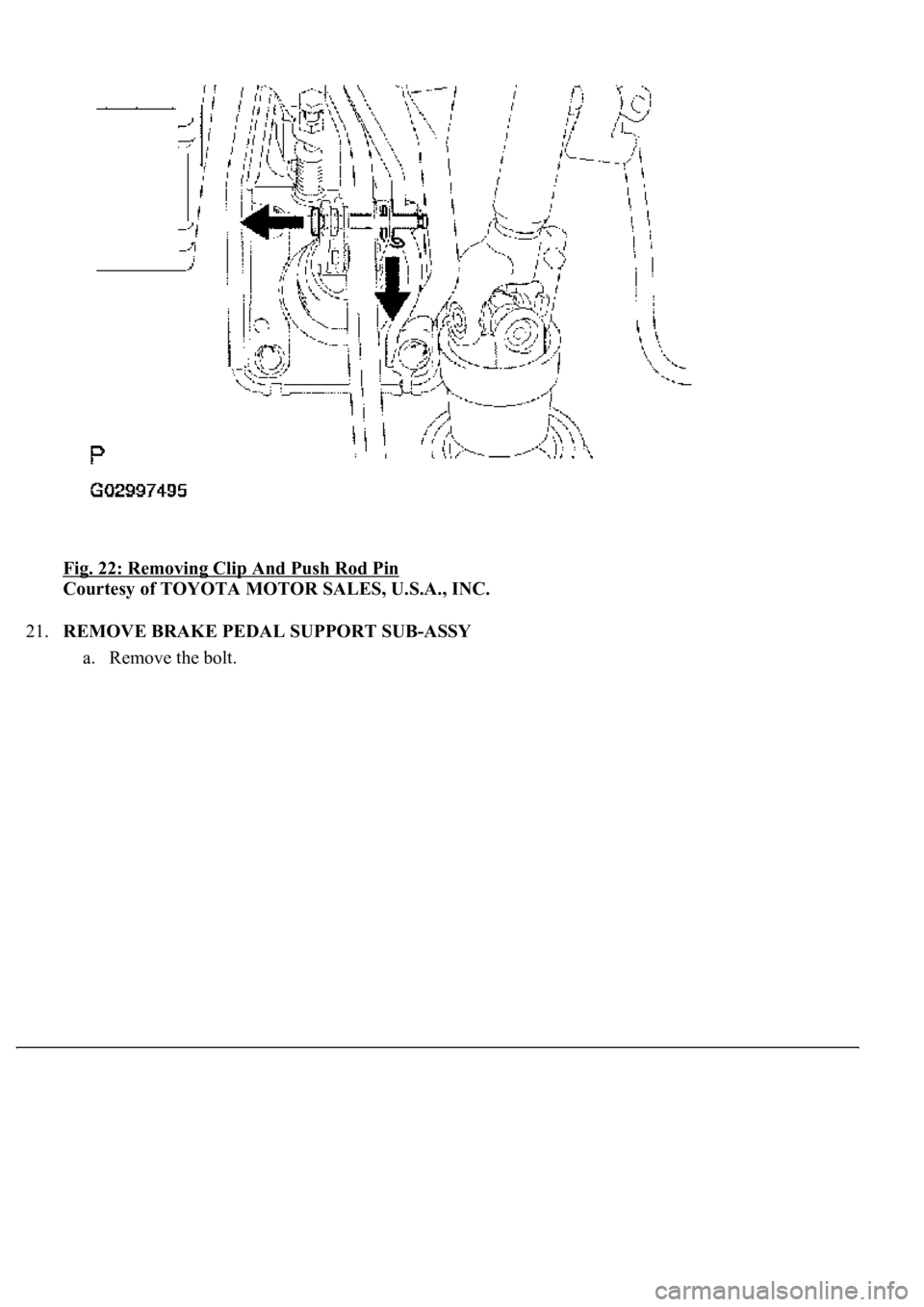

Fig. 22: Removing Clip And Push Rod Pin
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
21.REMOVE BRAKE PEDAL SUPPORT SUB-ASSY
a. Remove the bolt.
Page 989 of 4500
Fig. 23: Removing Brake Pedal Support Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
b. Remove the brace, bolt and nut.
c. Remove the brake pedal support sub-ass
y and the 3 nuts.
Page 990 of 4500

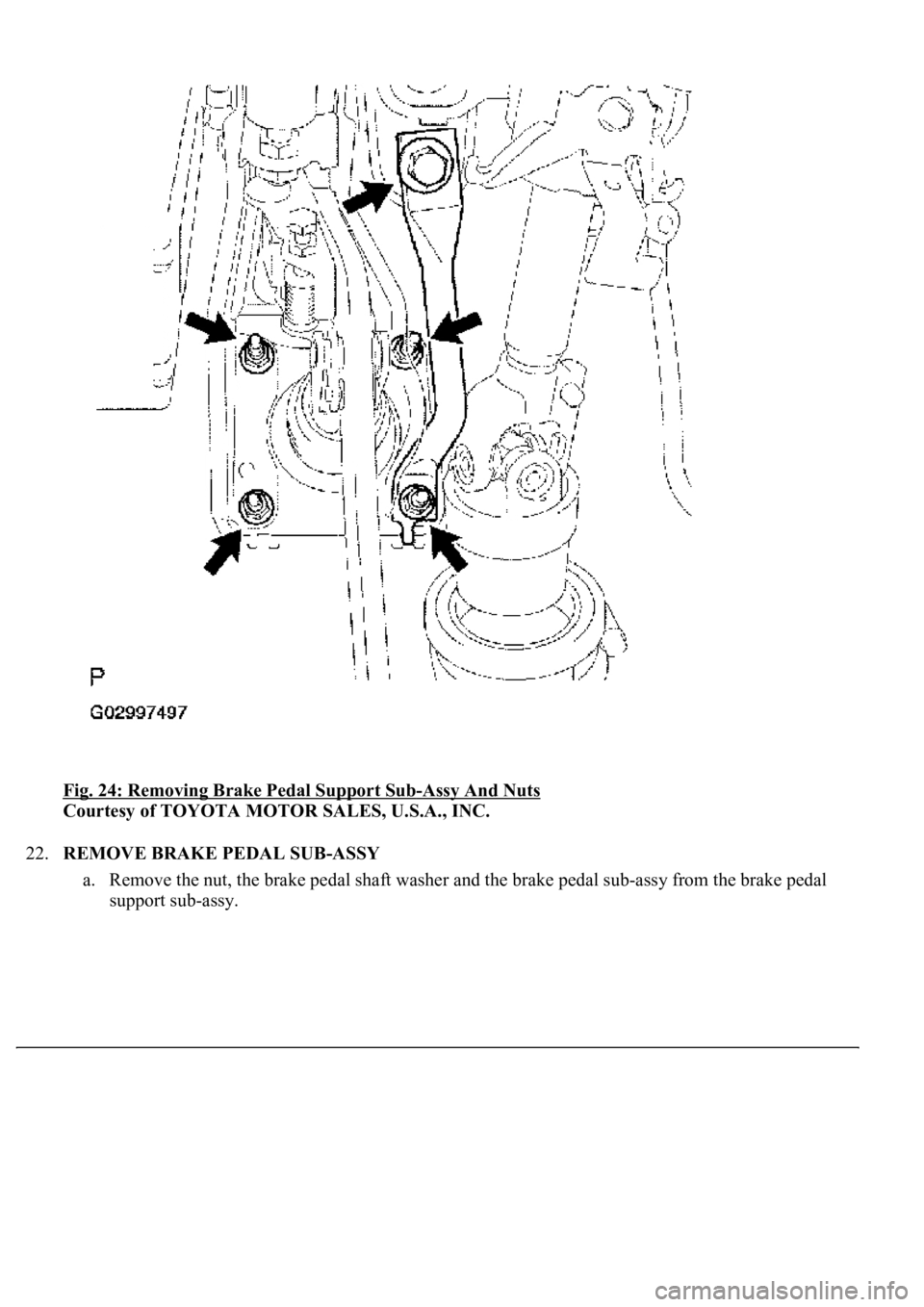

Fig. 24: Removing Brake Pedal Support Sub-Assy And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
22.REMOVE BRAKE PEDAL SUB-ASSY
a. Remove the nut, the brake pedal shaft washer and the brake pedal sub-assy from the brake pedal
support sub-ass
y.
Page 991 of 4500

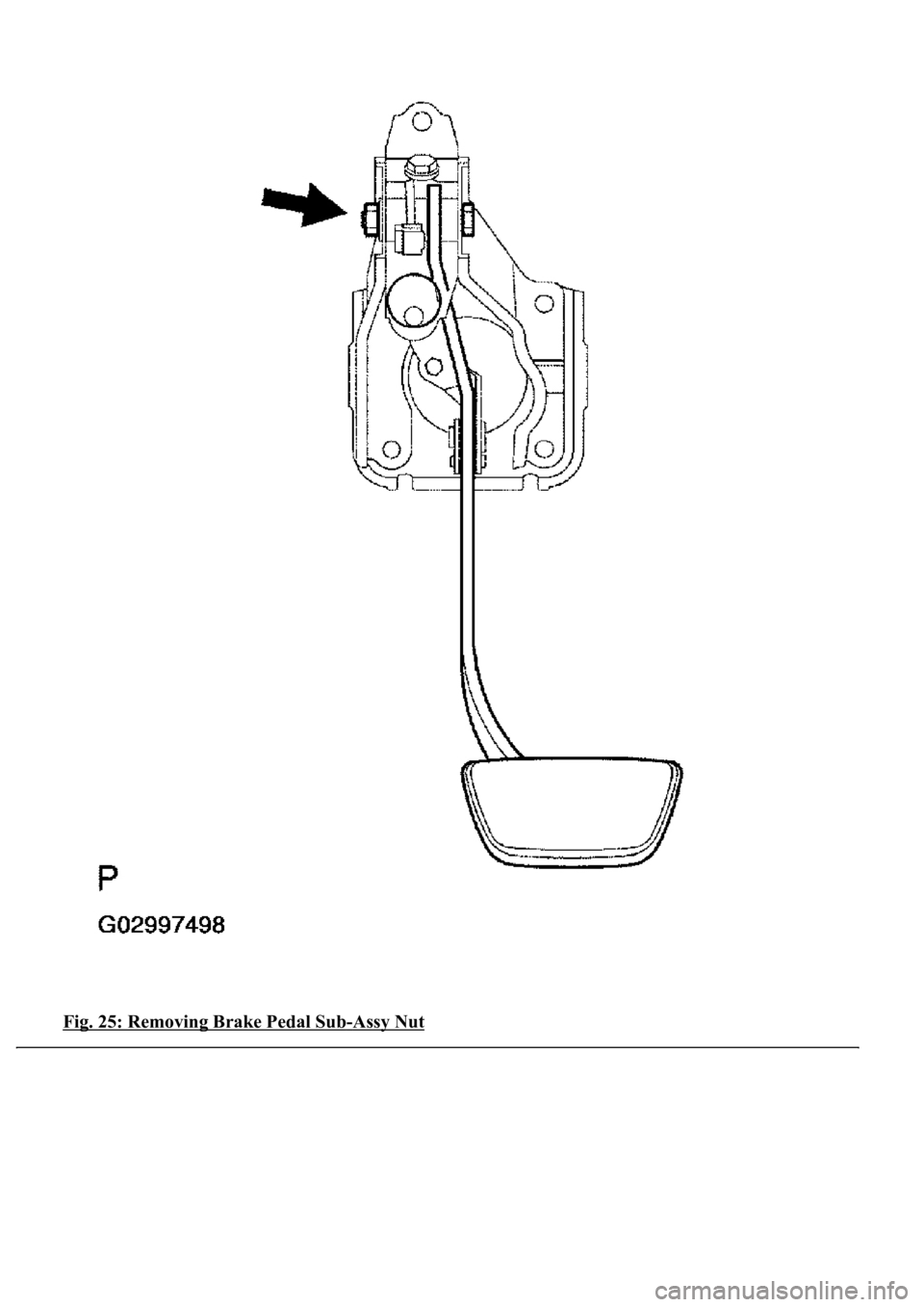

Fig. 25: Removing Brake Pedal Sub-Assy Nut
Page 992 of 4500
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
23.REMOVE BRAKE PEDAL PAD
a. Remove the brake pedal pad from the brake pedal sub-assy.
<0029004c004a0011000300150019001d000300350048005000520059004c0051004a0003002500550044004e004800030033004800470044004f0003003300440047000300290055005200500003002500550044004e004800030033004800470044004f00
03003600580045[
-Assy
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
24.REMOVE STOP LAMP SWITCH ASSY
a. Loosen the lock nut and remove the stop lamp switch assy.
b. Remove the stop lamp switch cushion.
