2007 ISUZU KB P190 Workshop Repair Manual

Page 4993 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-55

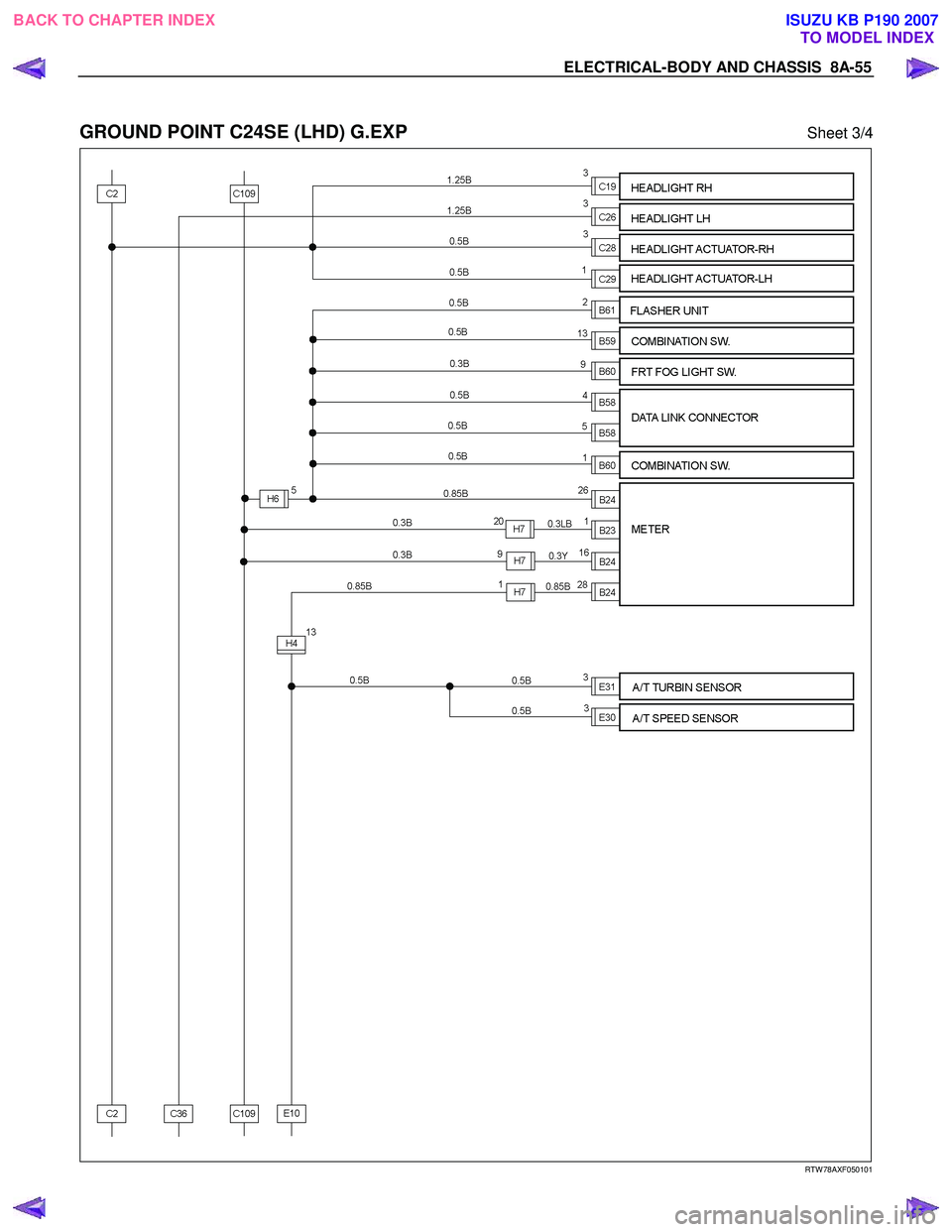

GROUND POINT C24SE (LHD) G.EXP  Sheet 3/4




RTW 78AXF050101

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4994 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-56  ELECTRICAL-BODY AND CHASSIS

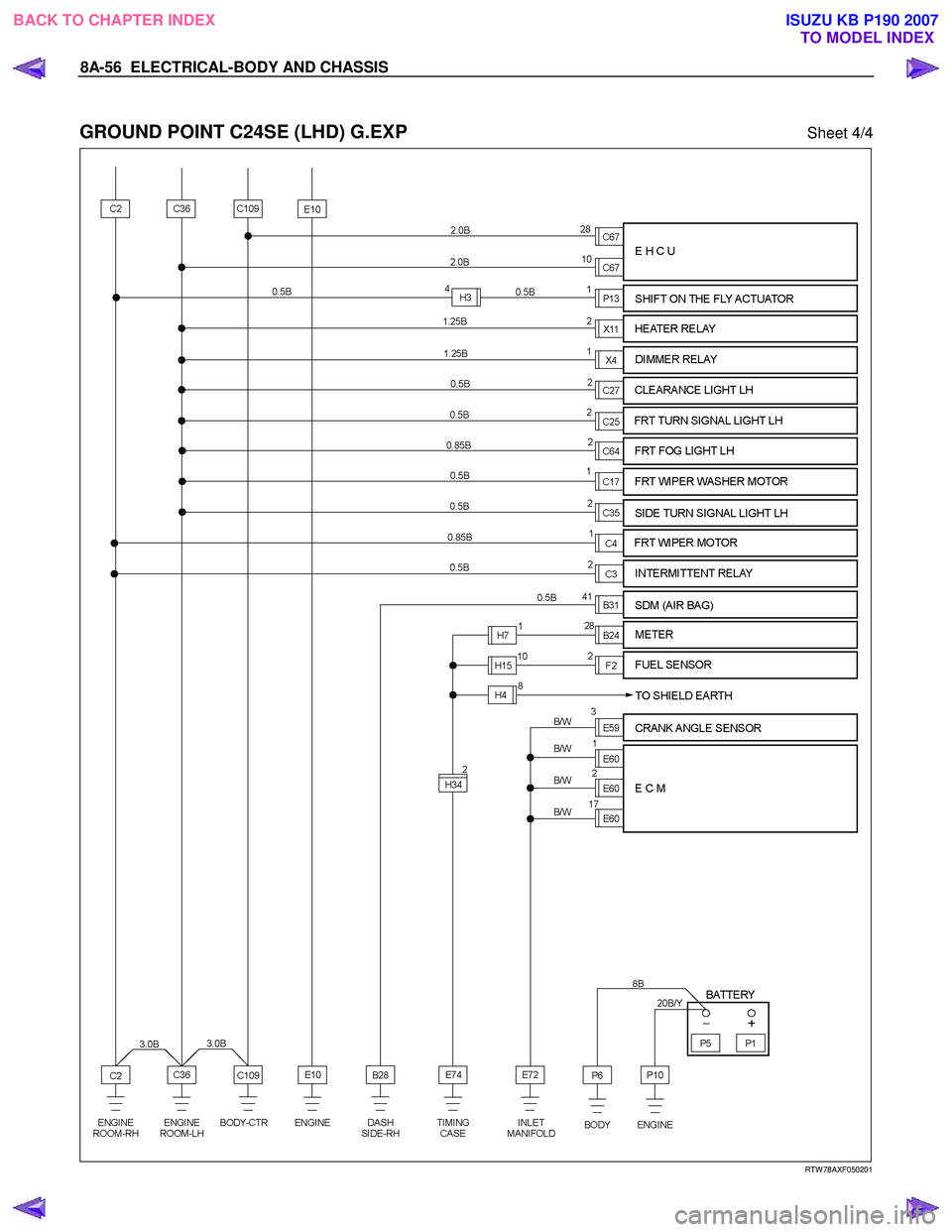

GROUND POINT C24SE (LHD) G.EXP  Sheet 4/4


 RTW 78AXF050201

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4995 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-57

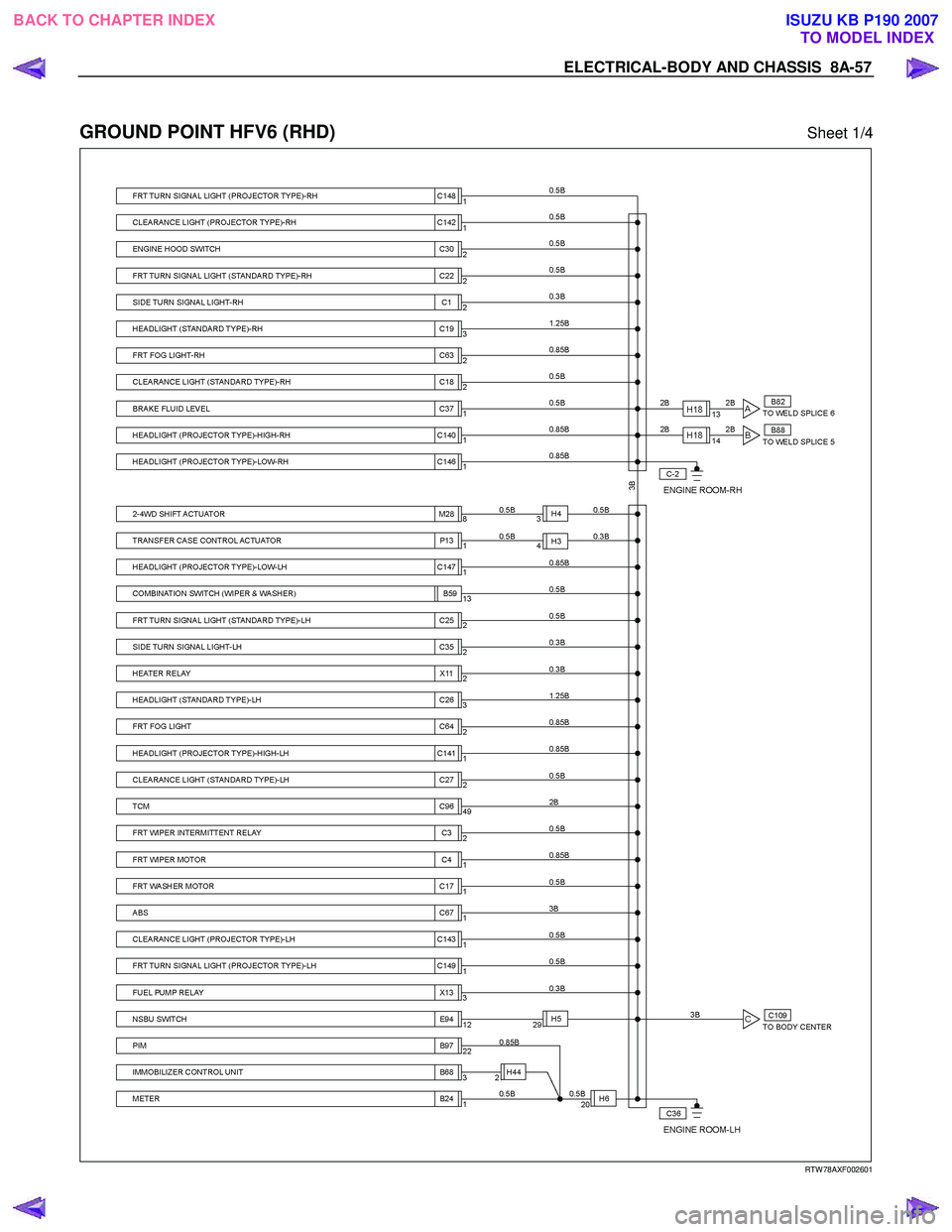

GROUND POINT HFV6 (RHD) Sheet 1/4




RTW 78AXF002601

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 4996 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-58  ELECTRICAL-BODY AND CHASSIS

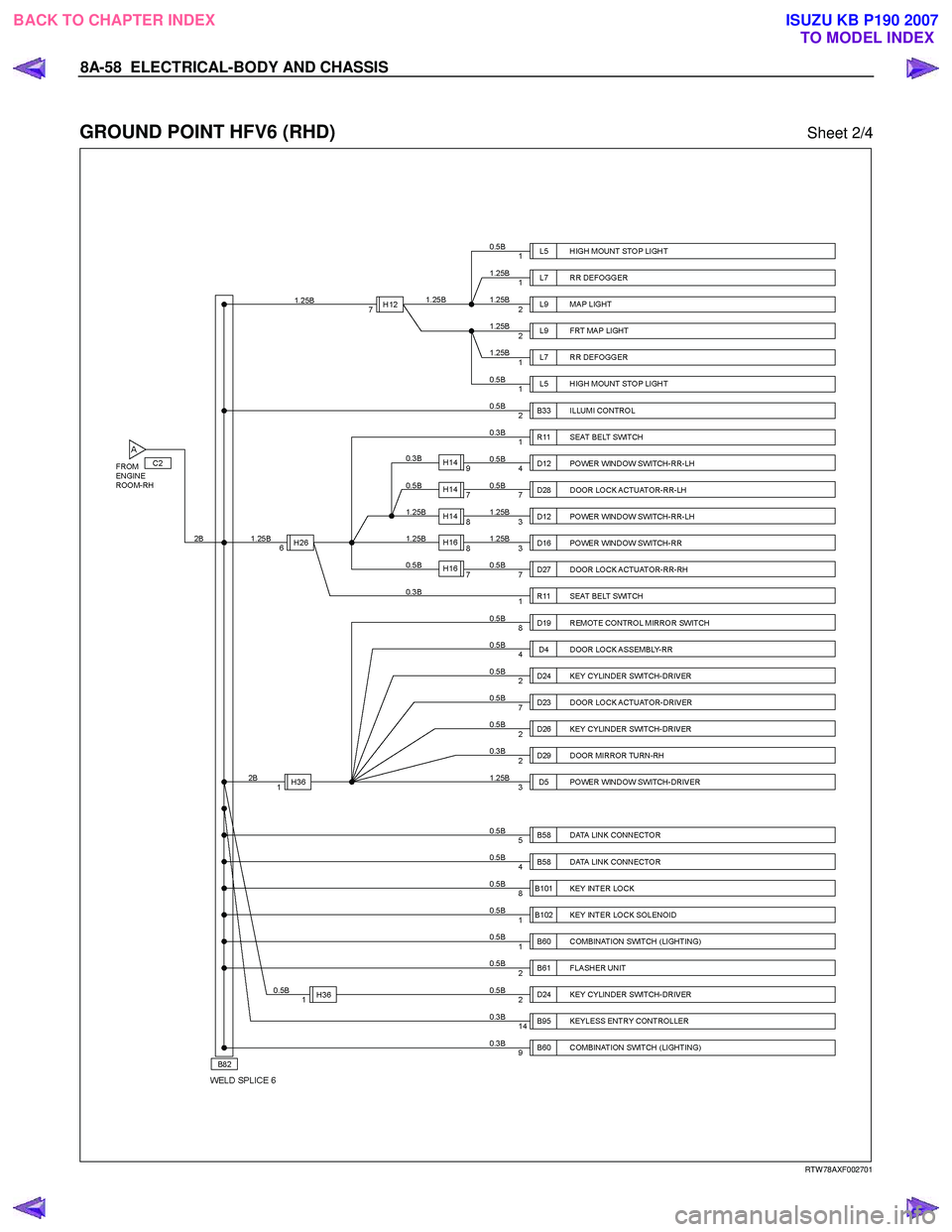

GROUND POINT HFV6 (RHD) Sheet 2/4








RTW 78AXF002701

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4997 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-59

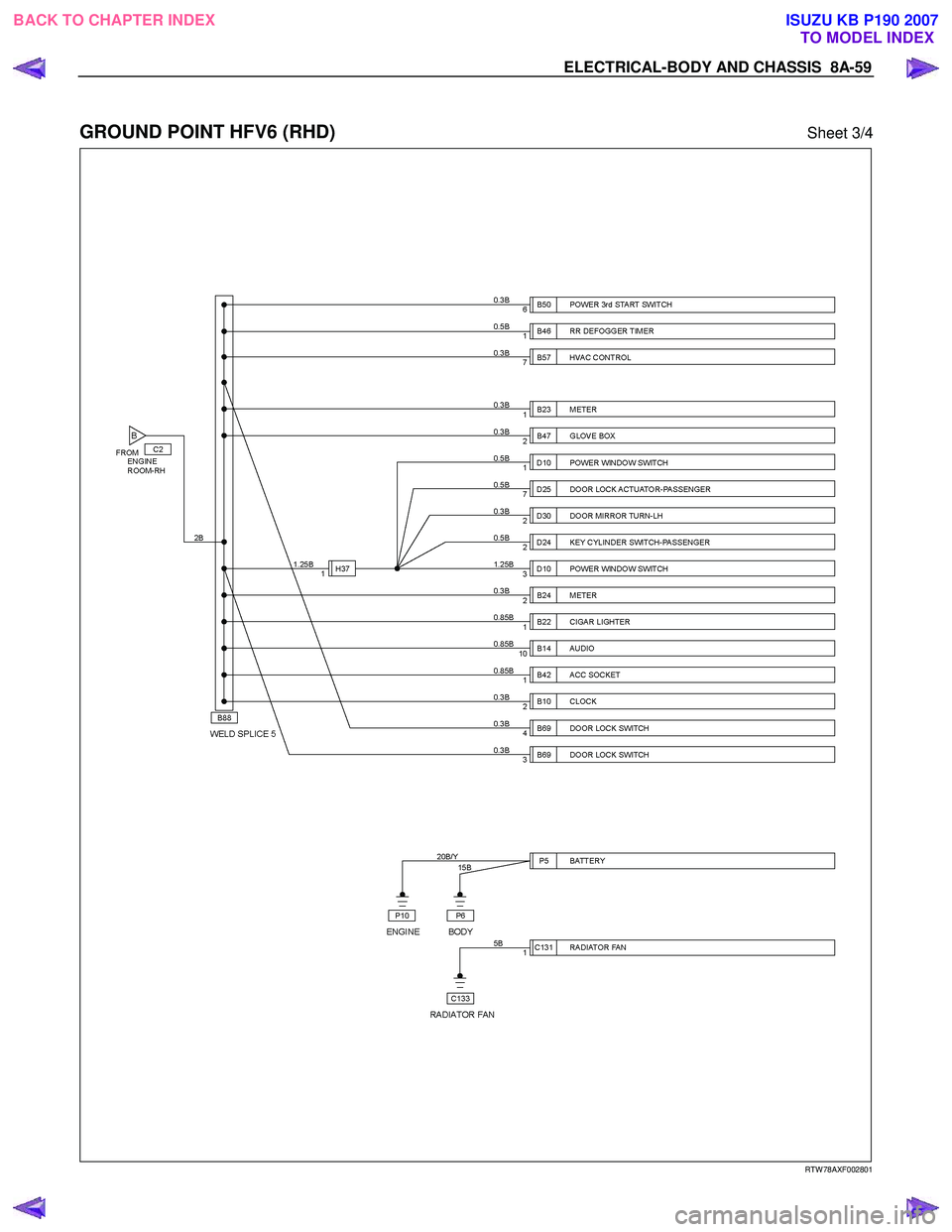

GROUND POINT HFV6 (RHD) Sheet 3/4











RTW 78AXF002801

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4998 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-60  ELECTRICAL-BODY AND CHASSIS

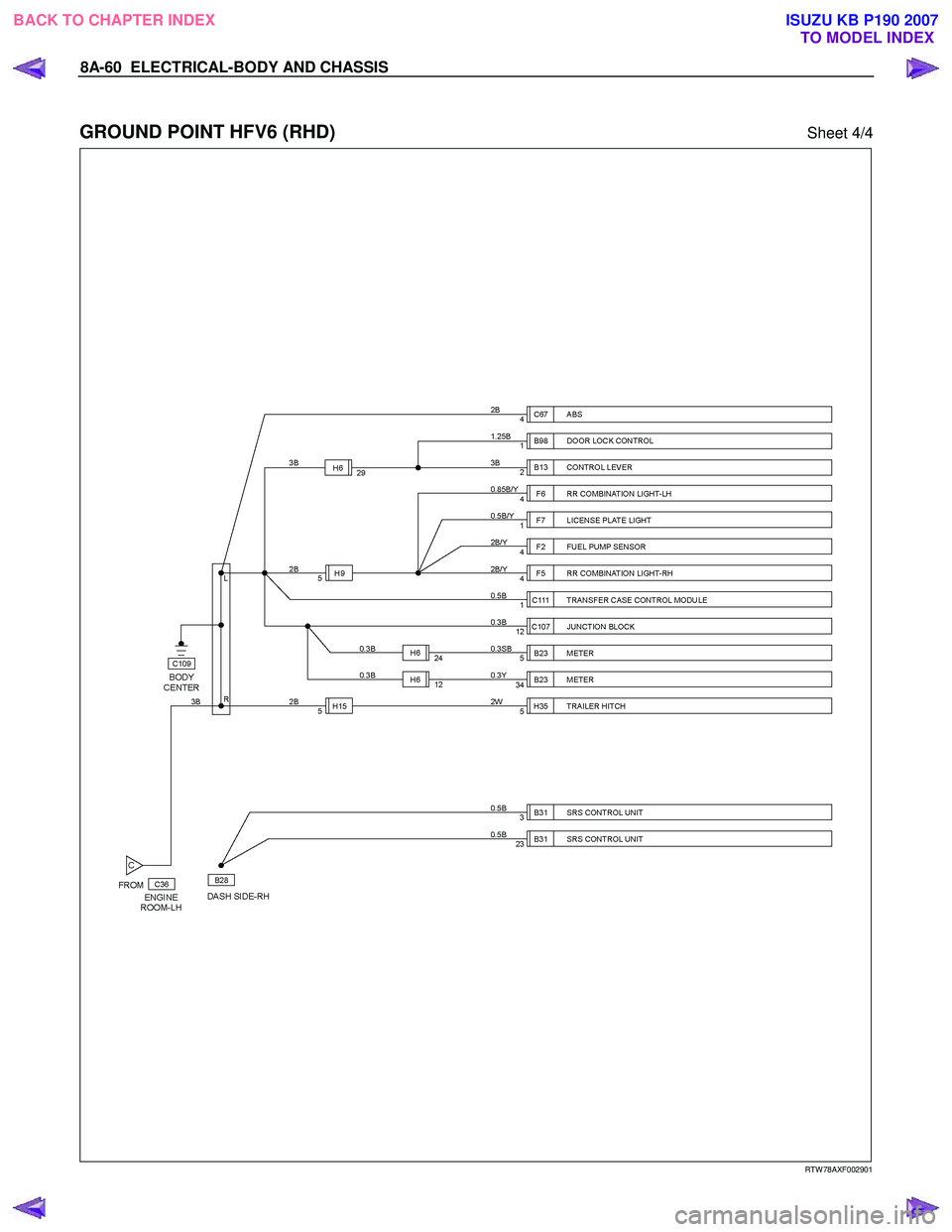

GROUND POINT HFV6 (RHD) Sheet 4/4

















RTW 78AXF002901


BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4999 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-61

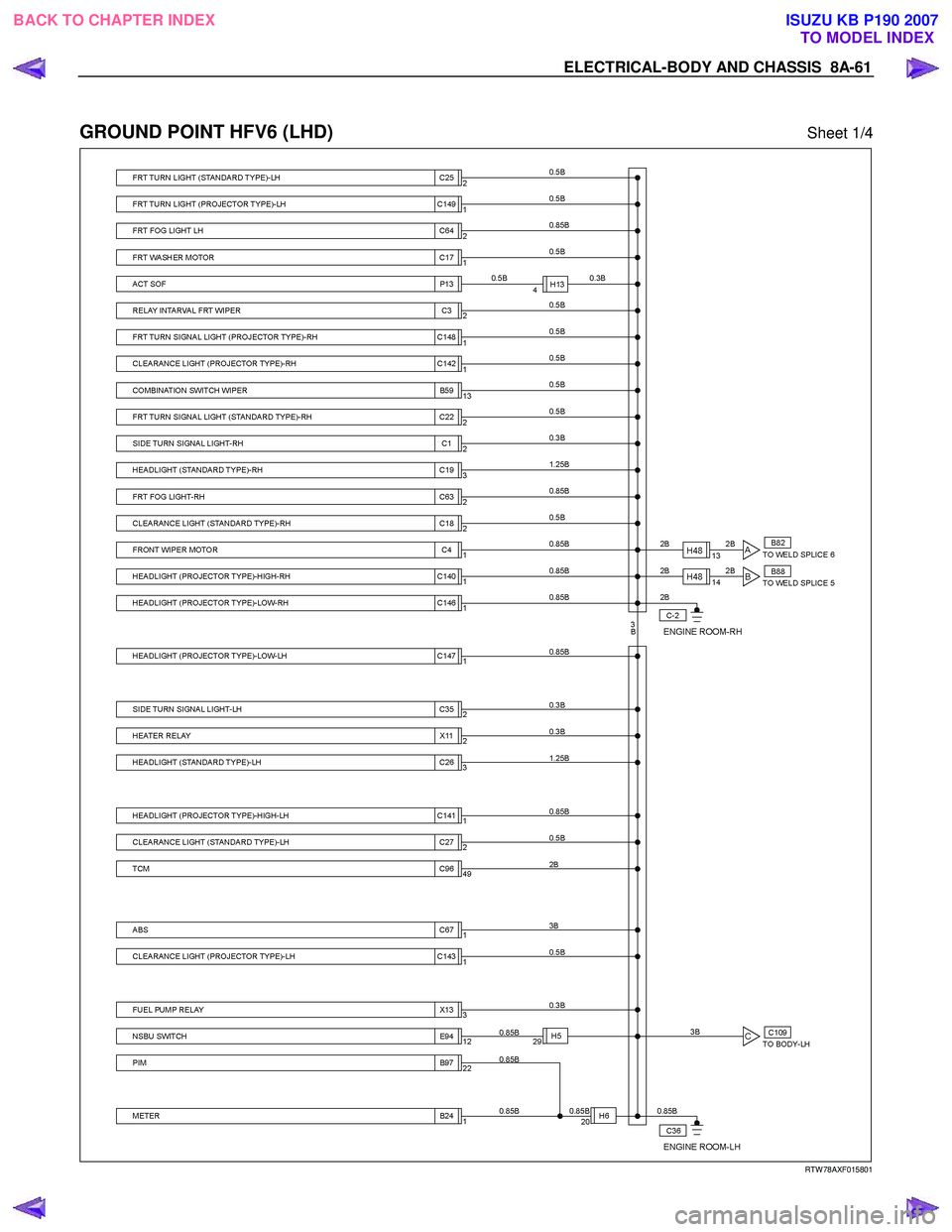

GROUND POINT HFV6 (LHD) Sheet 1/4


RTW 78AXF015801

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5000 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-62  ELECTRICAL-BODY AND CHASSIS

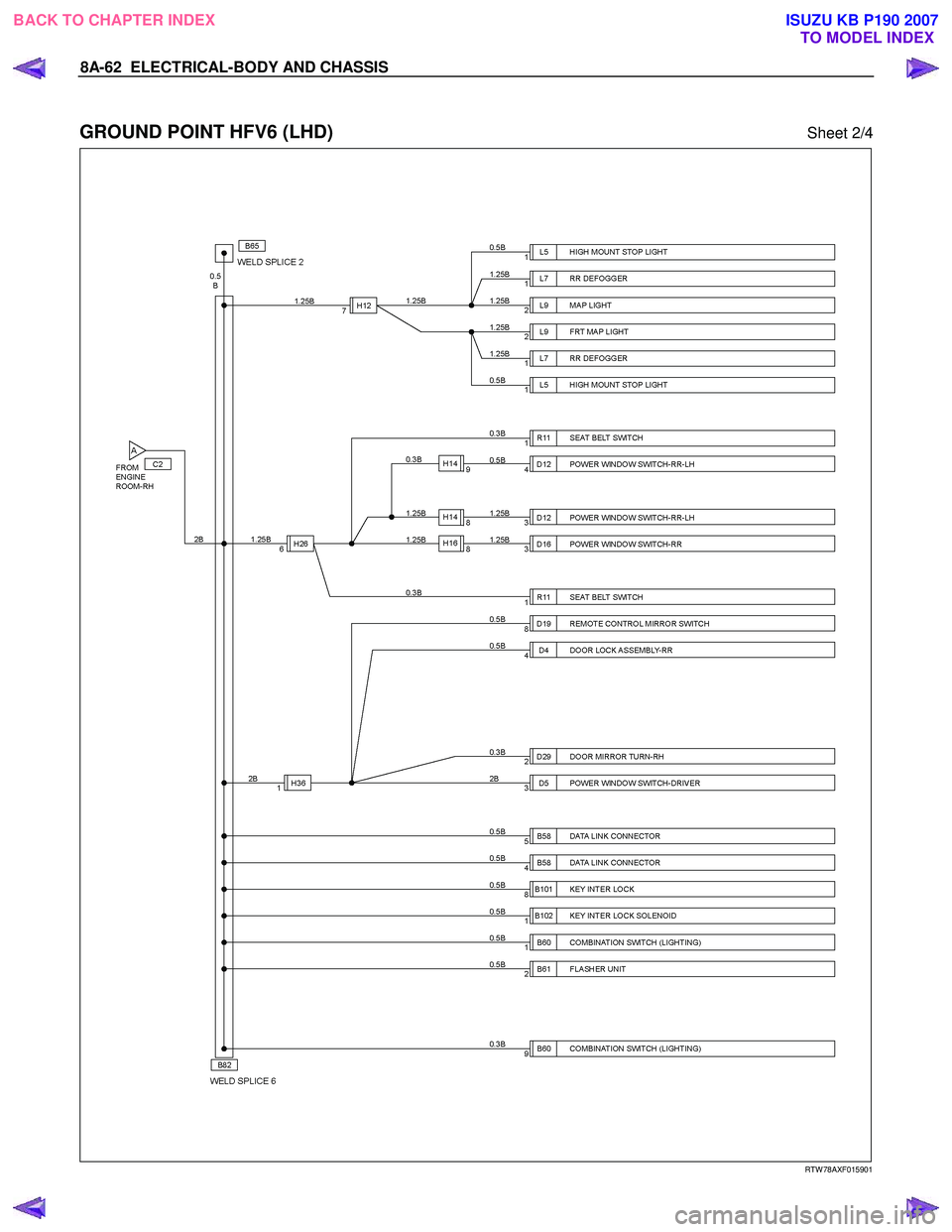

GROUND POINT HFV6 (LHD) Sheet 2/4








RTW 78AXF015901

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007
