2007 ISUZU KB P190 Workshop Repair Manual

Page 5009 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-71

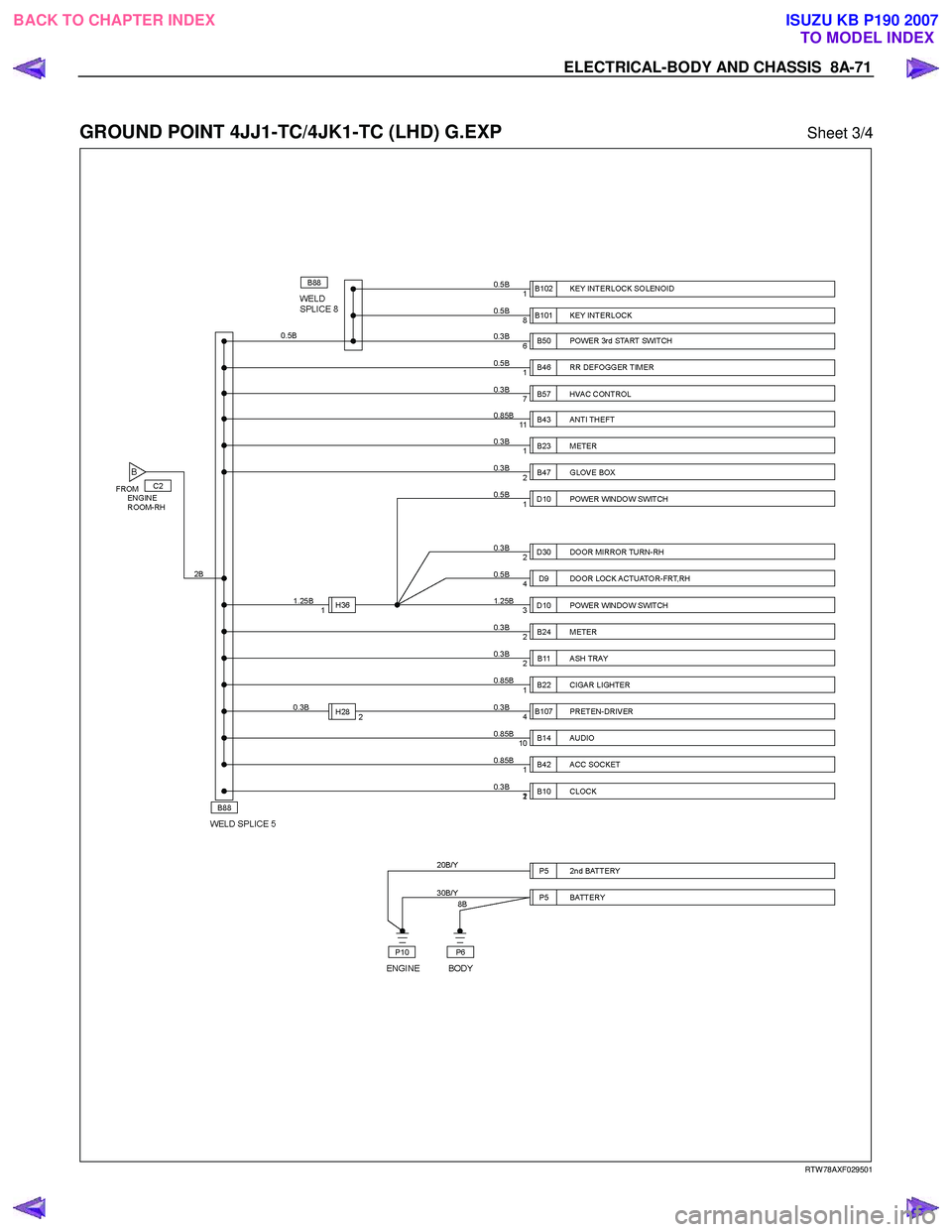

GROUND POINT 4JJ1-TC/4JK1-TC (LHD) G.EXP Sheet 3/4











RTW 78AXF029501

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5010 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-72  ELECTRICAL-BODY AND CHASSIS

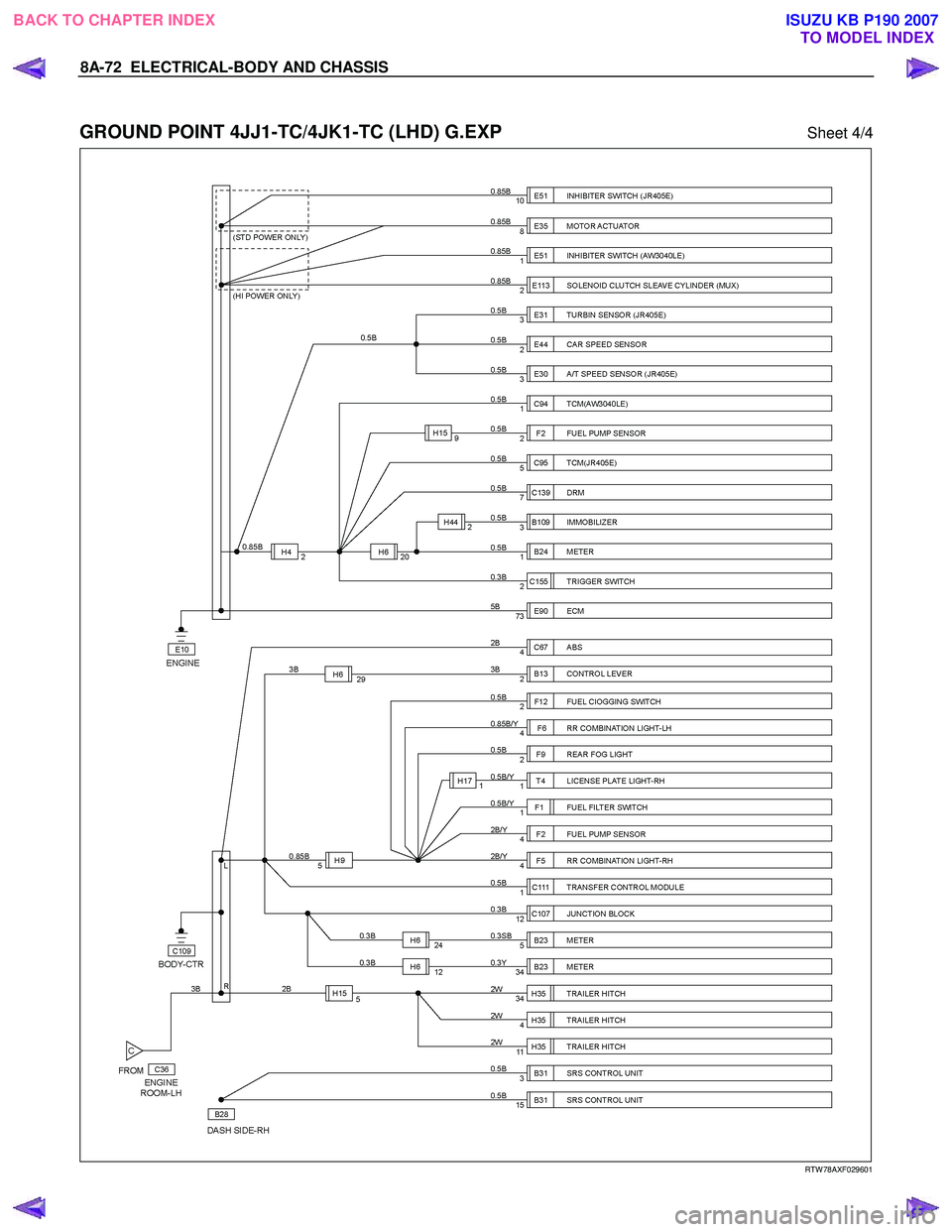

GROUND POINT 4JJ1-TC/4JK1-TC (LHD) G.EXP Sheet 4/4






RTW 78AXF029601

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5011 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-73

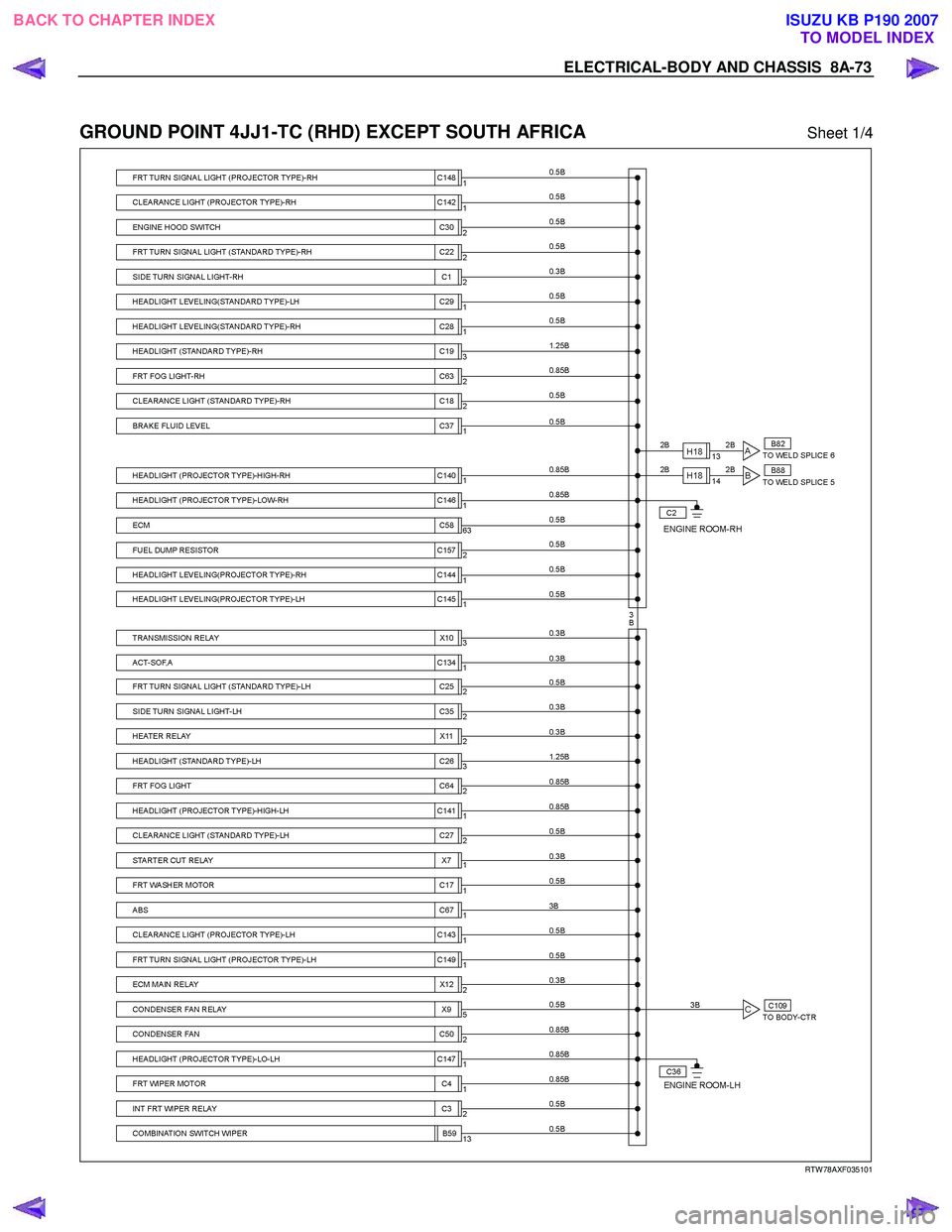

GROUND POINT 4JJ1-TC (RHD) EXCEPT SOUTH AFRICA Sheet 1/4




RTW 78AXF035101

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5012 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-74  ELECTRICAL-BODY AND CHASSIS

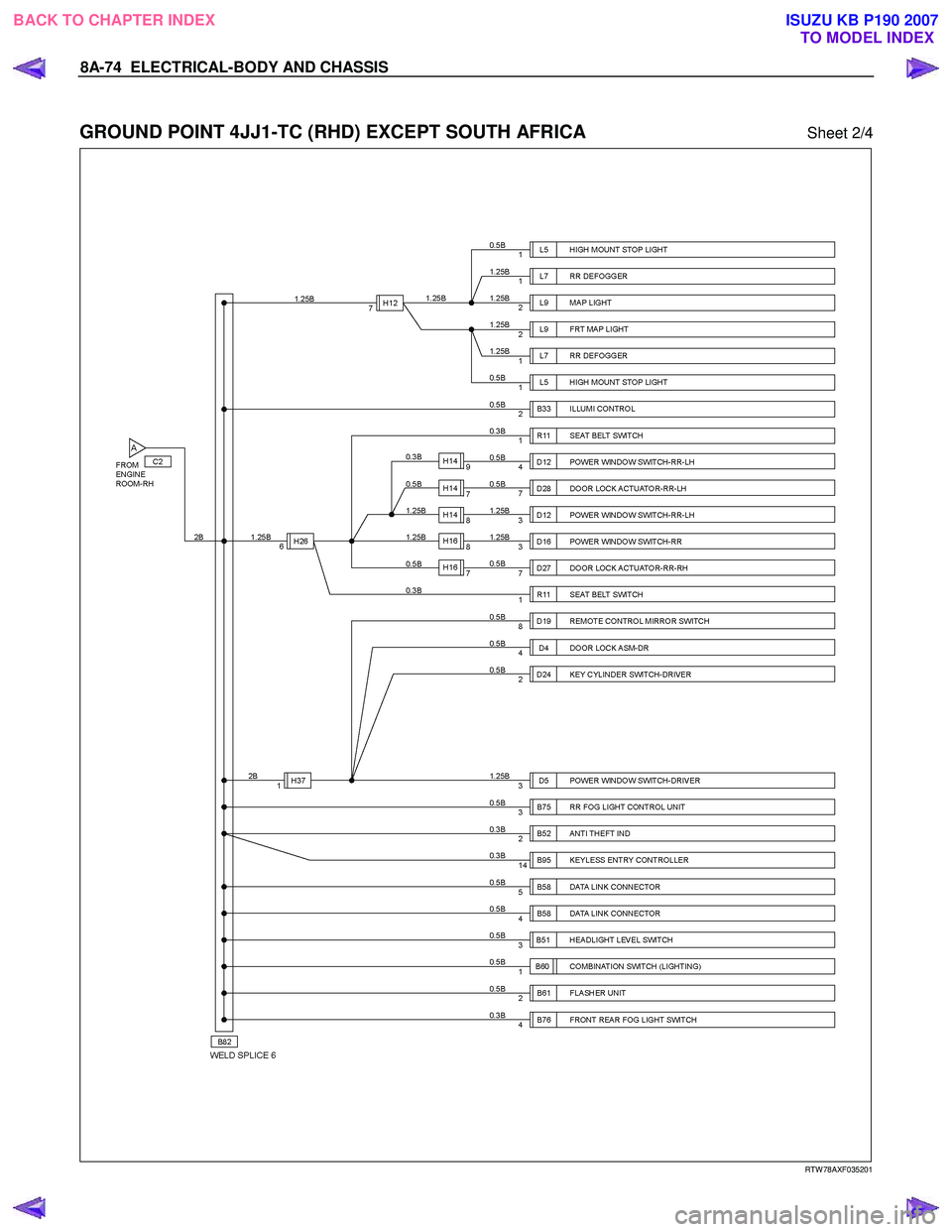

GROUND POINT 4JJ1-TC (RHD) EXCEPT SOUTH AFRICA Sheet 2/4









RTW 78AXF035201

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5013 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-75

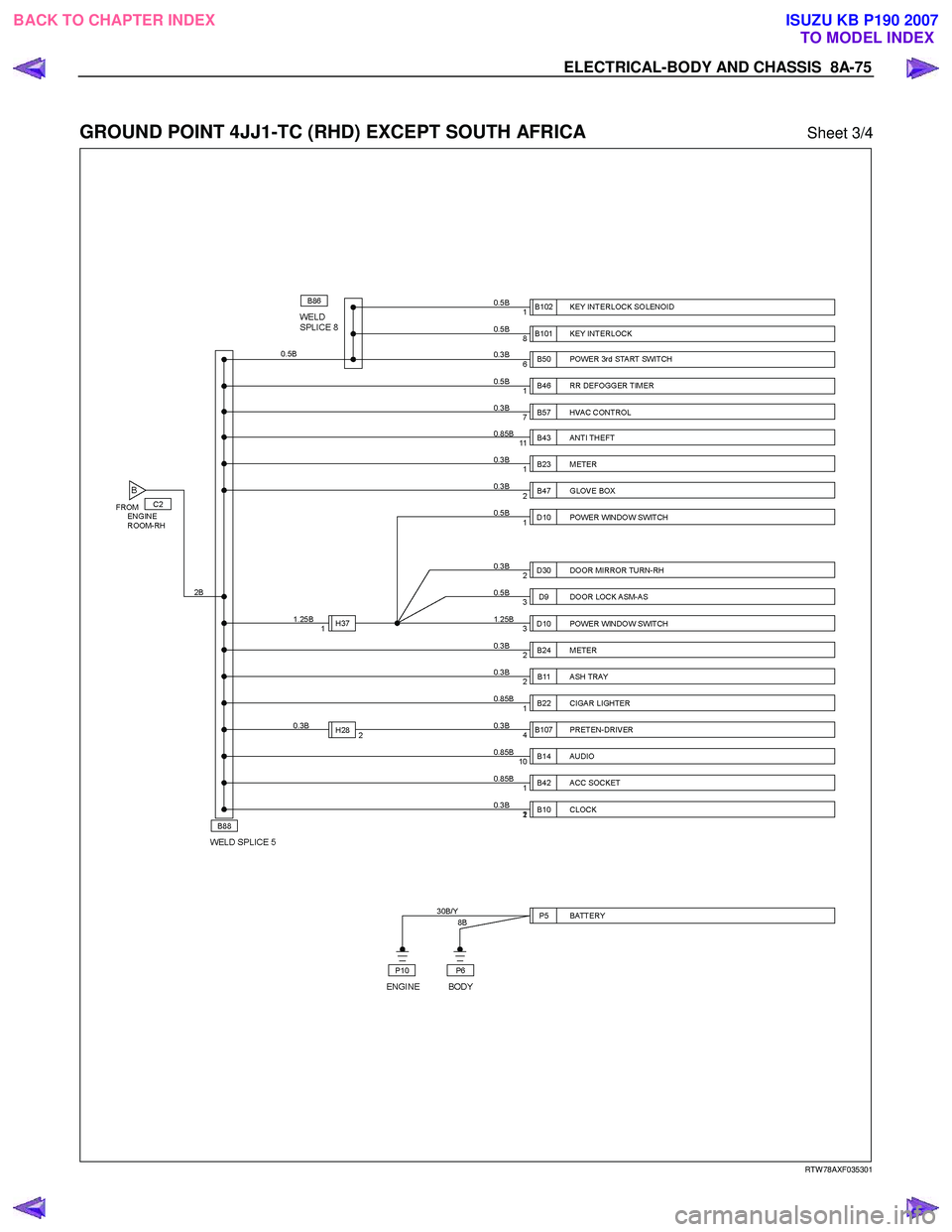

GROUND POINT 4JJ1-TC (RHD) EXCEPT SOUTH AFRICA Sheet 3/4












RTW 78AXF035301

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5014 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-76  ELECTRICAL-BODY AND CHASSIS

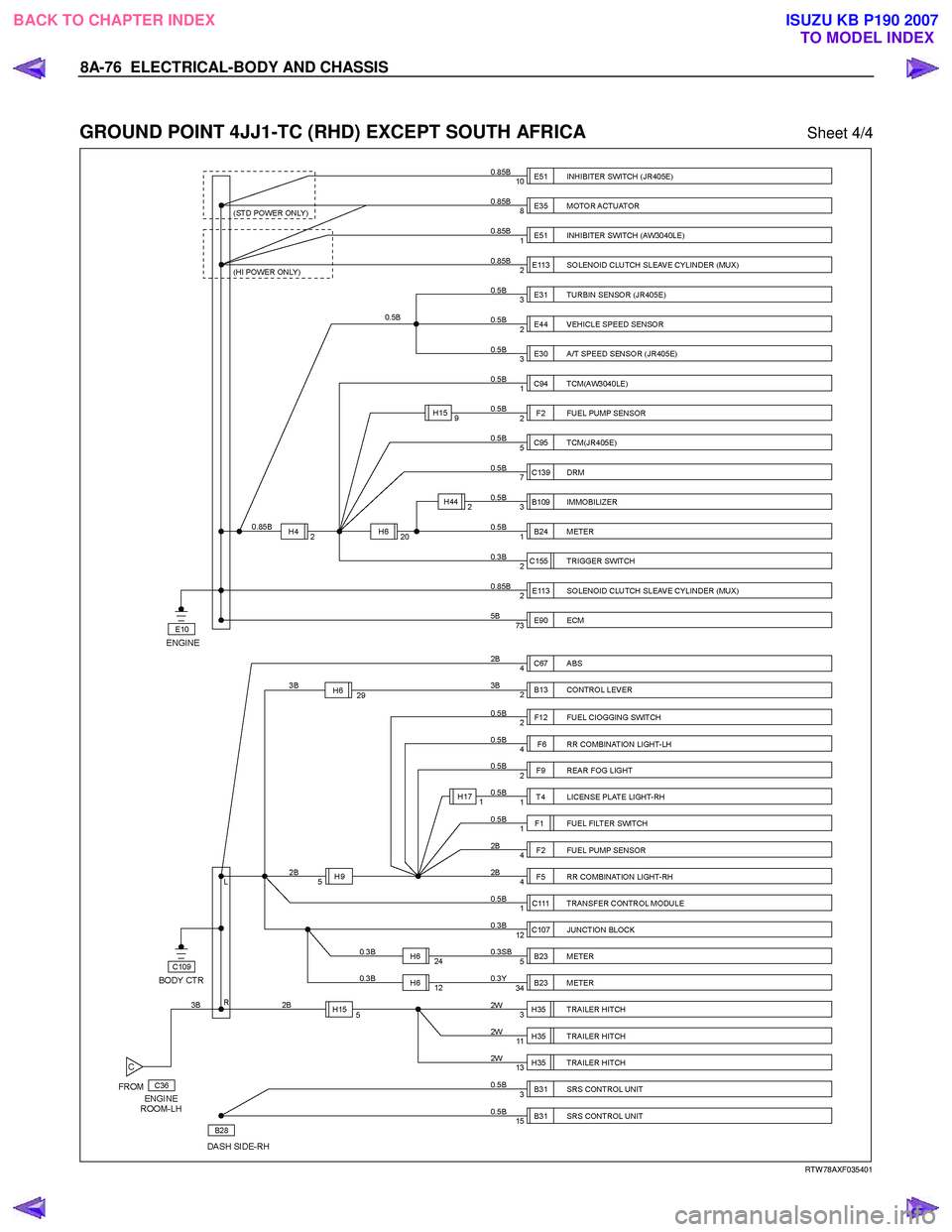

GROUND POINT 4JJ1-TC (RHD) EXCEPT SOUTH AFRICA Sheet 4/4




RTW 78AXF035401

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5015 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-77

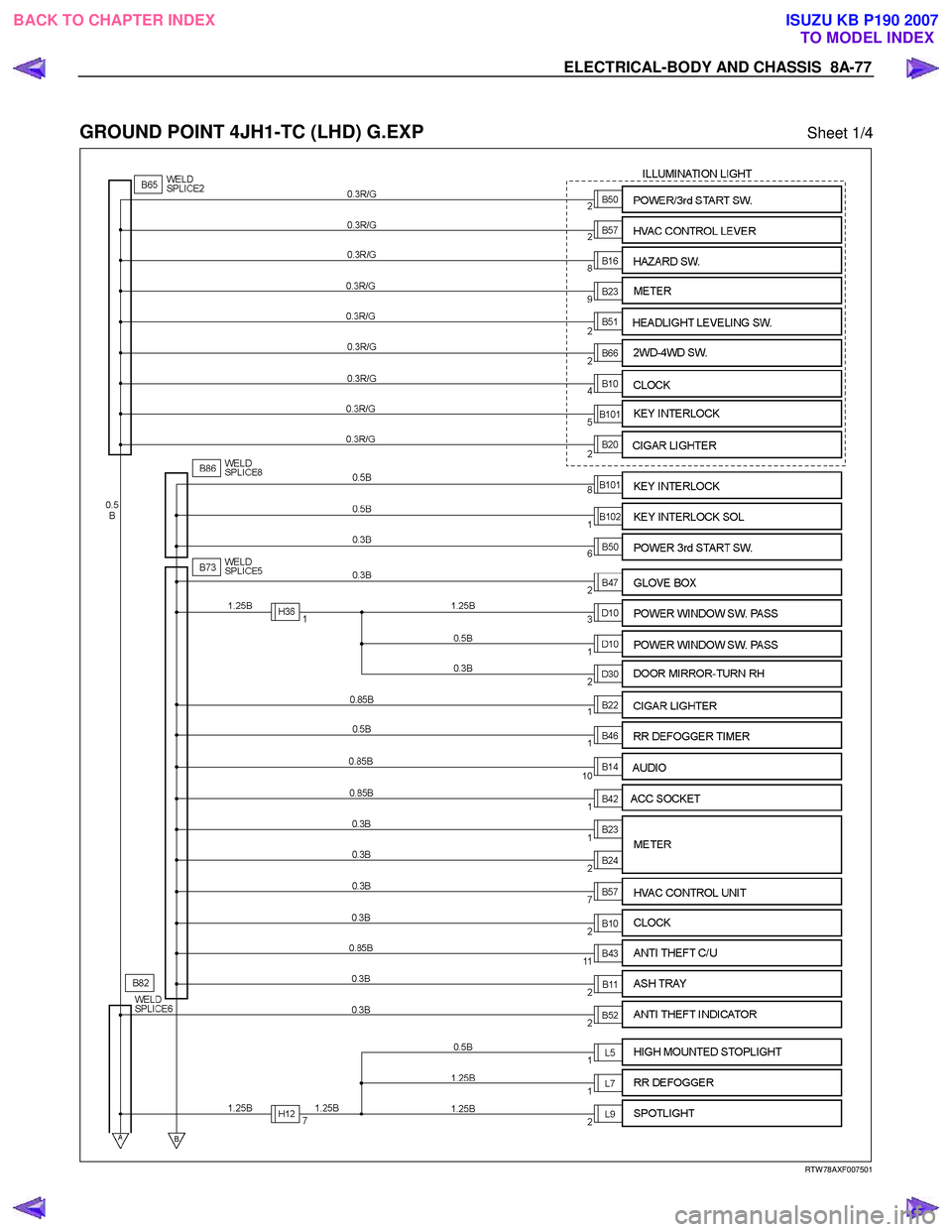

GROUND POINT 4JH1-TC (LHD) G.EXP Sheet 1/4




RTW 78AXF007501

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5016 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-78  ELECTRICAL-BODY AND CHASSIS

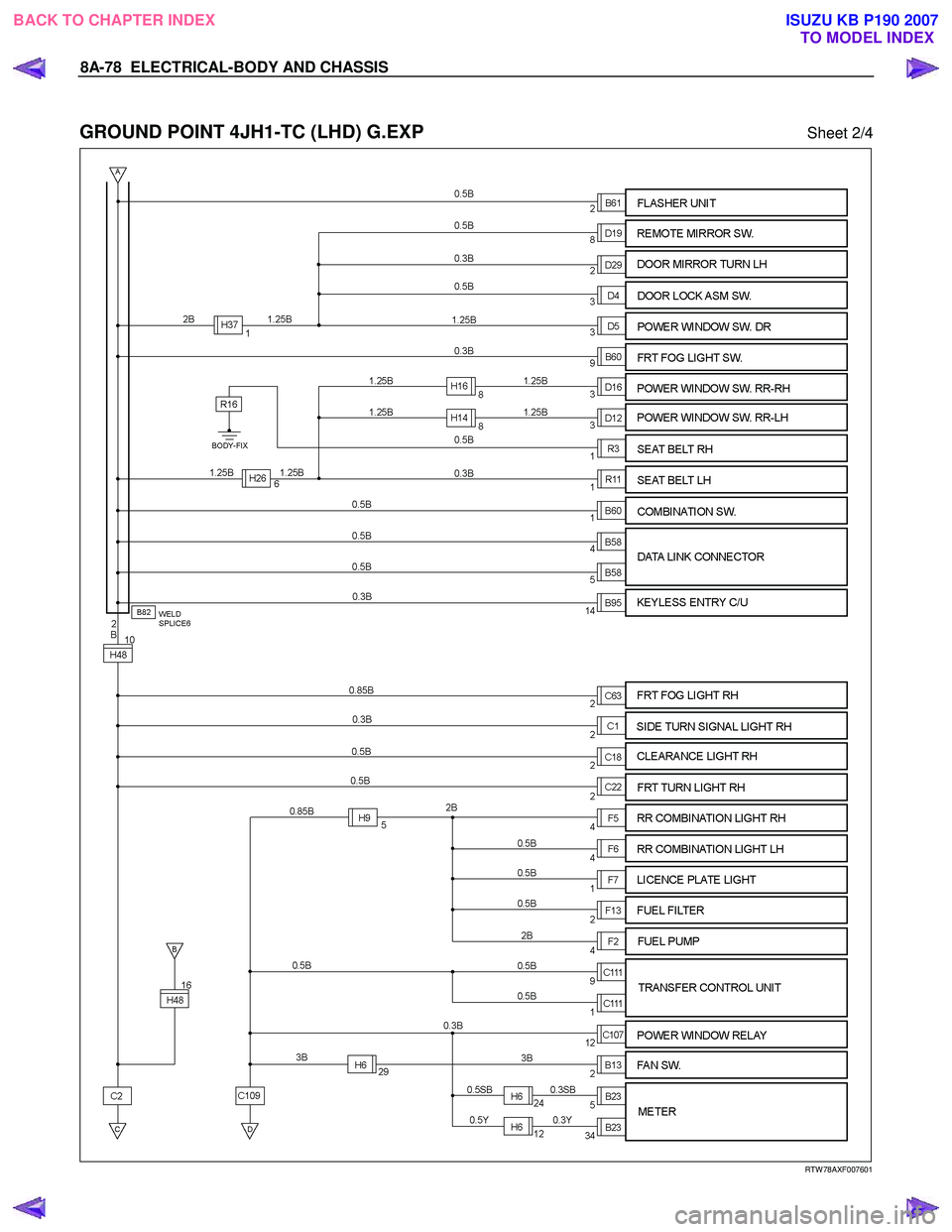

GROUND POINT 4JH1-TC (LHD) G.EXP Sheet 2/4





RTW 78AXF007601

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007
