2007 ISUZU KB P190 Workshop Repair Manual

Page 4985 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-47

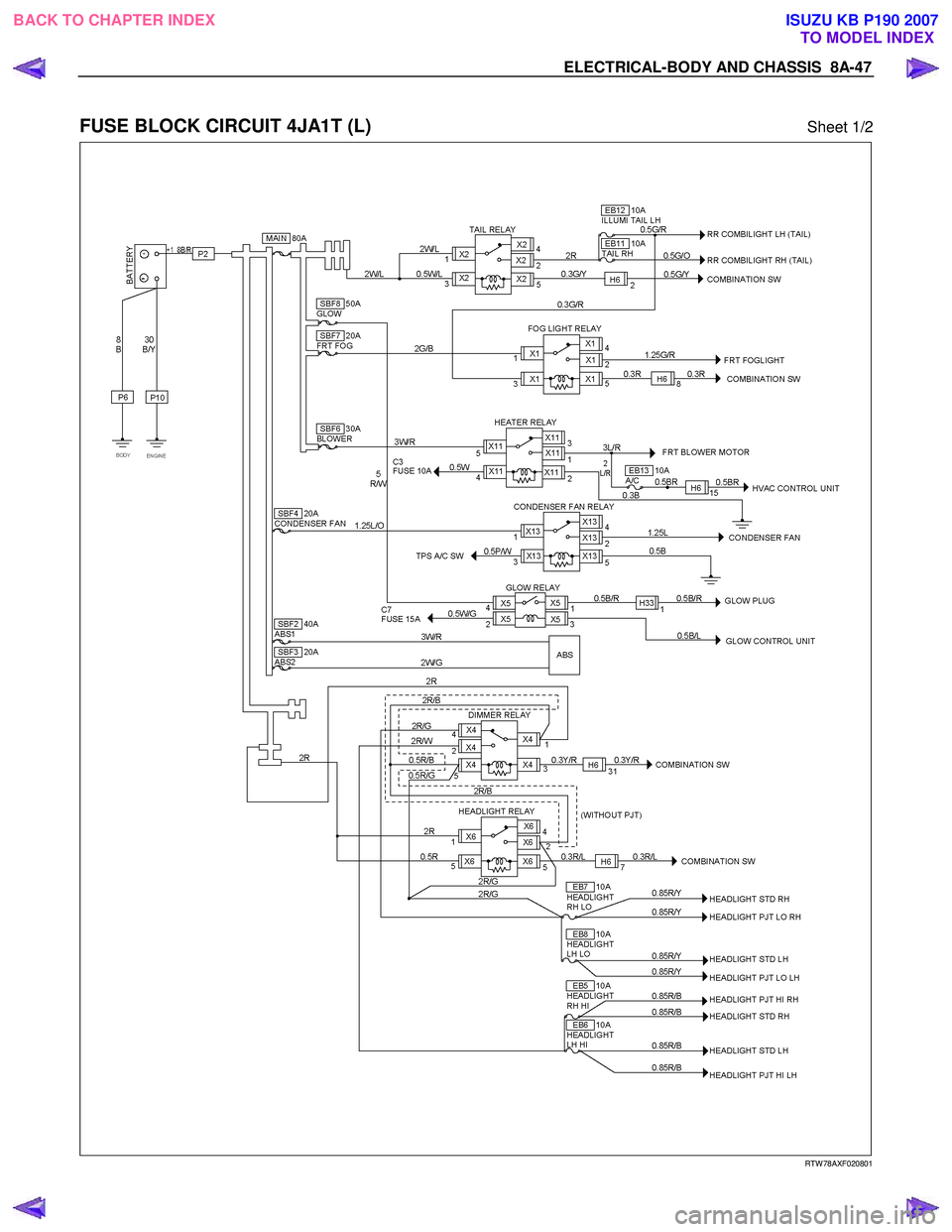

FUSE BLOCK CIRCUIT 4JA1T (L) Sheet 1/2






RTW 78AXF020801

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4986 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-48  ELECTRICAL-BODY AND CHASSIS

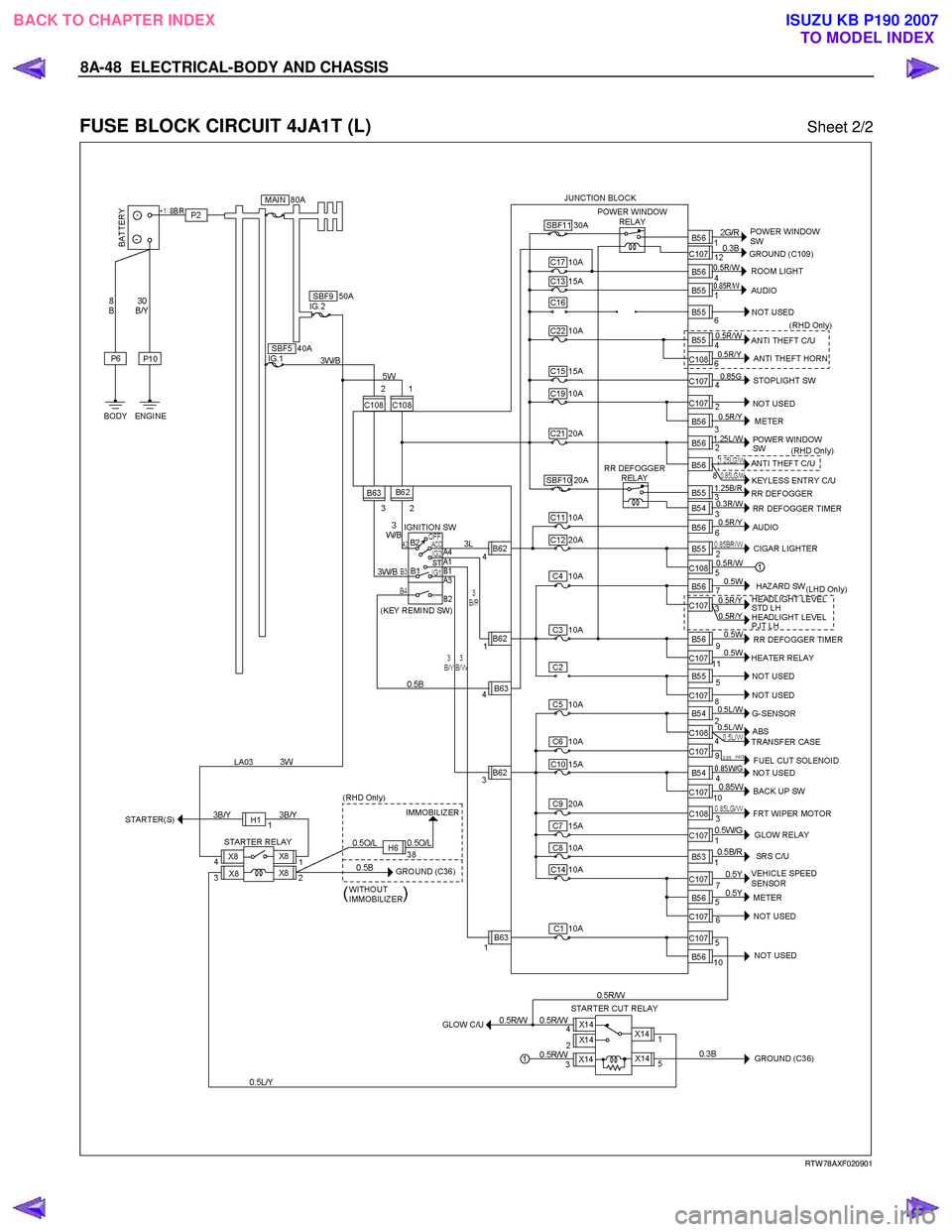

FUSE BLOCK CIRCUIT 4JA1T (L) Sheet 2/2





RTW 78AXF020901

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4987 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-49

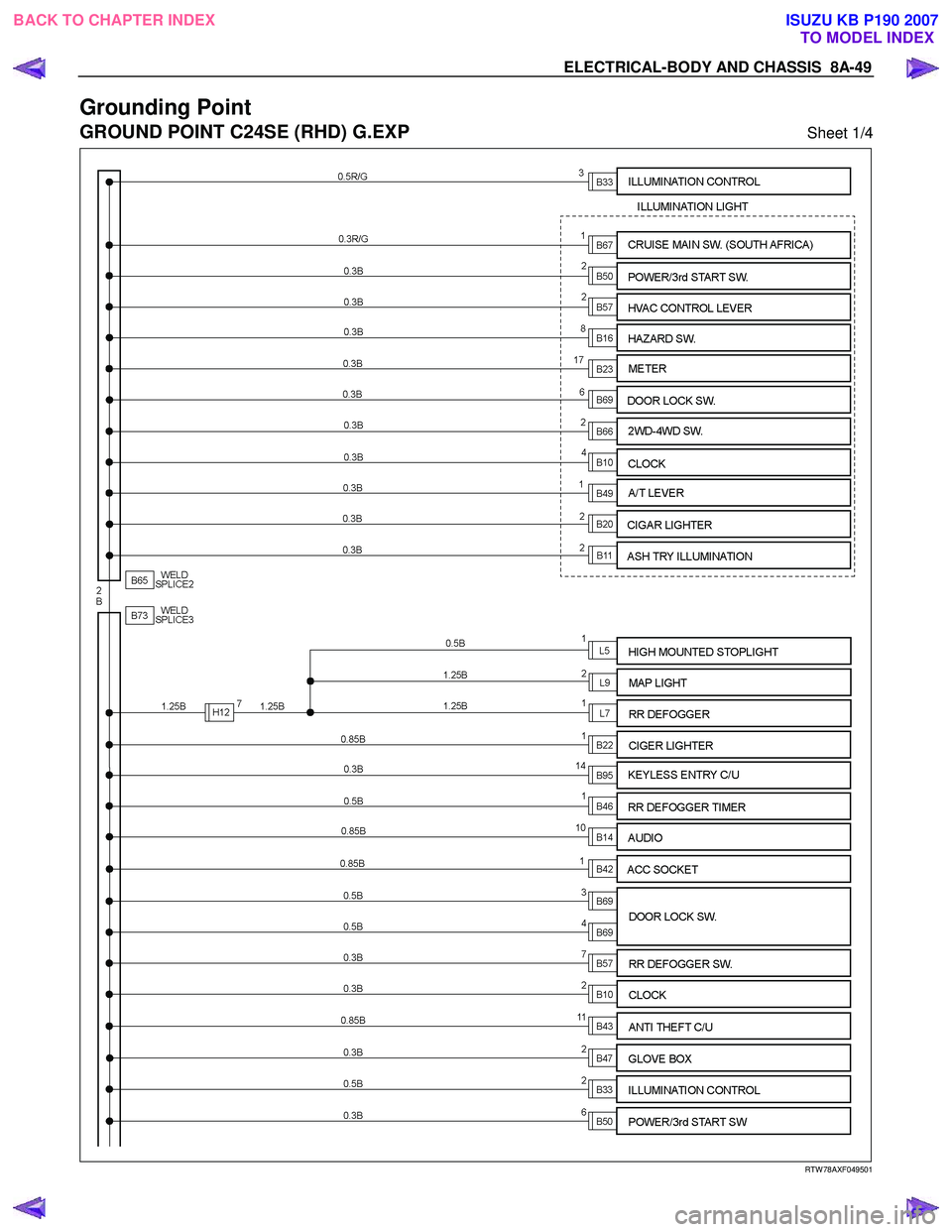

Grounding Point
GROUND POINT C24SE (RHD) G.EXP  Sheet 1/4


RTW 78AXF049501


BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 4988 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-50  ELECTRICAL-BODY AND CHASSIS

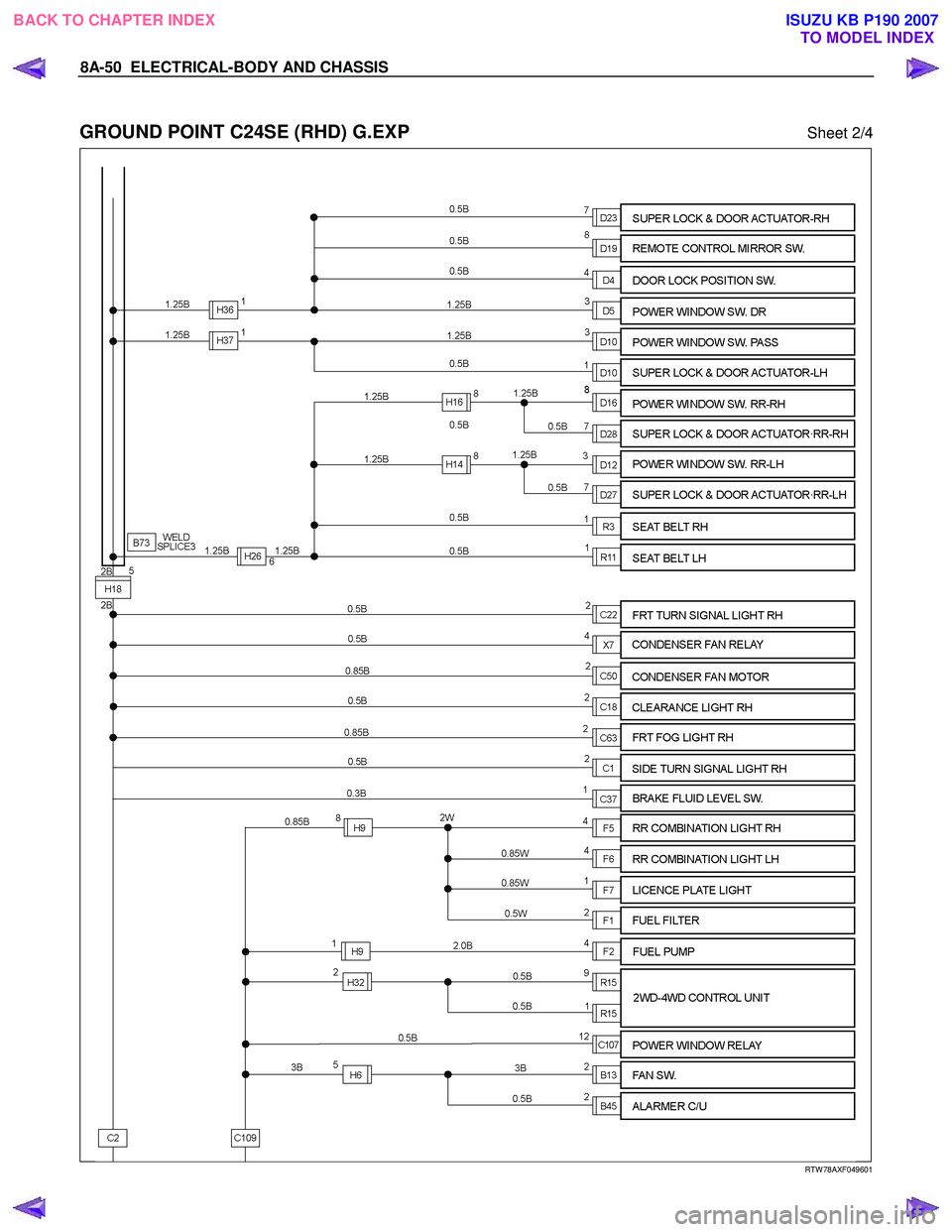

GROUND POINT C24SE (RHD) G.EXP  Sheet 2/4


 RTW 78AXF049601


BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4989 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-51

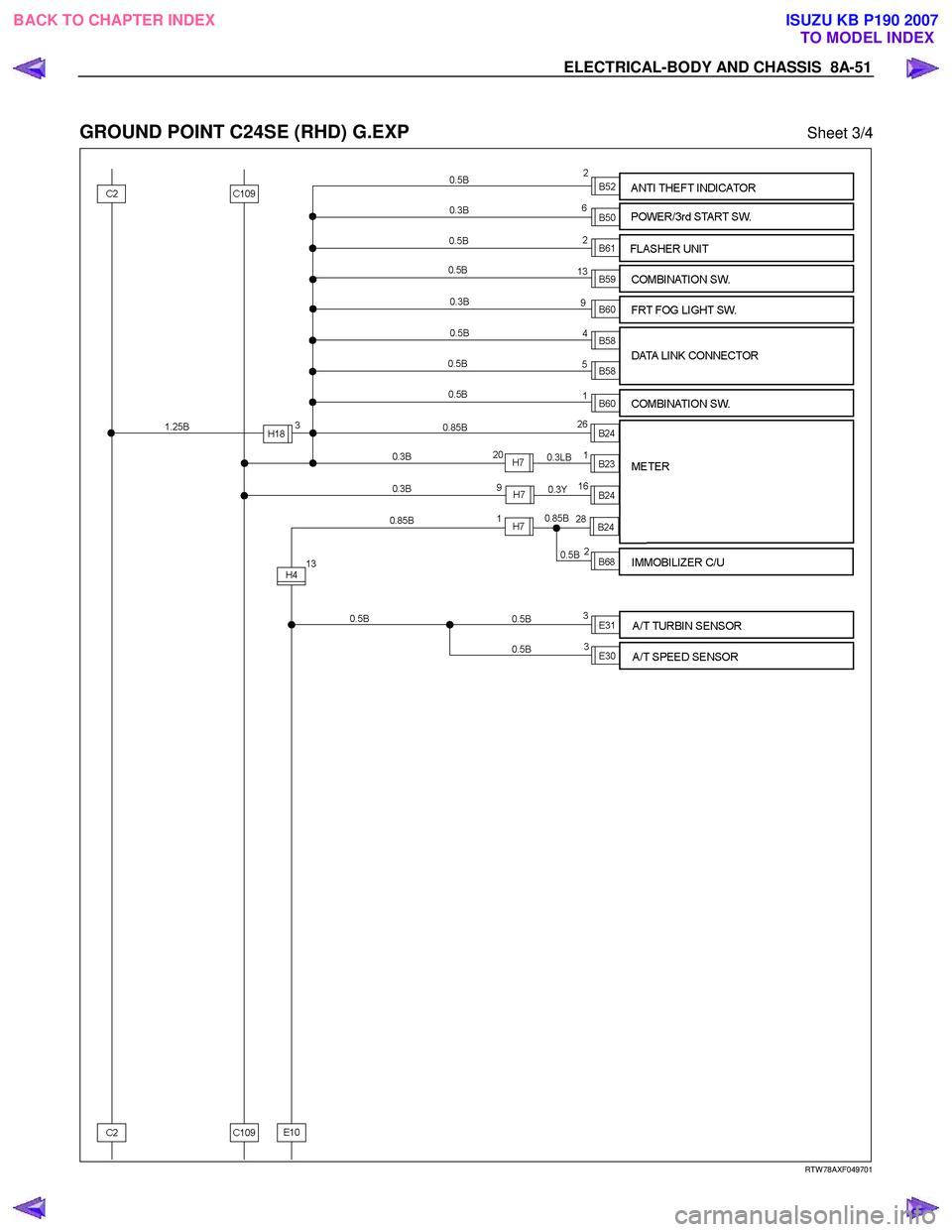

GROUND POINT C24SE (RHD) G.EXP  Sheet 3/4


 RTW 78AXF049701


BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4990 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-52  ELECTRICAL-BODY AND CHASSIS

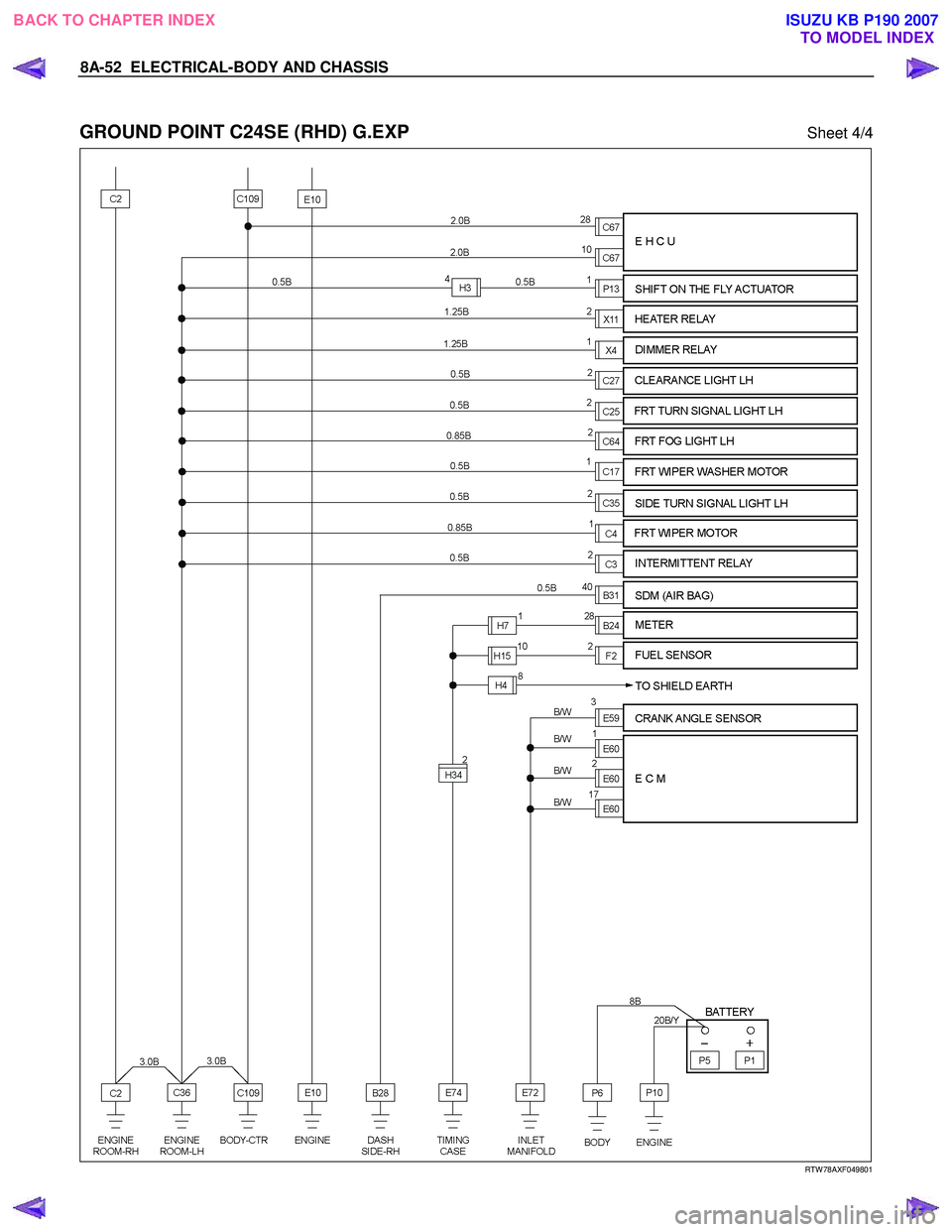

GROUND POINT C24SE (RHD) G.EXP  Sheet 4/4


 RTW 78AXF049801

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4991 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-53

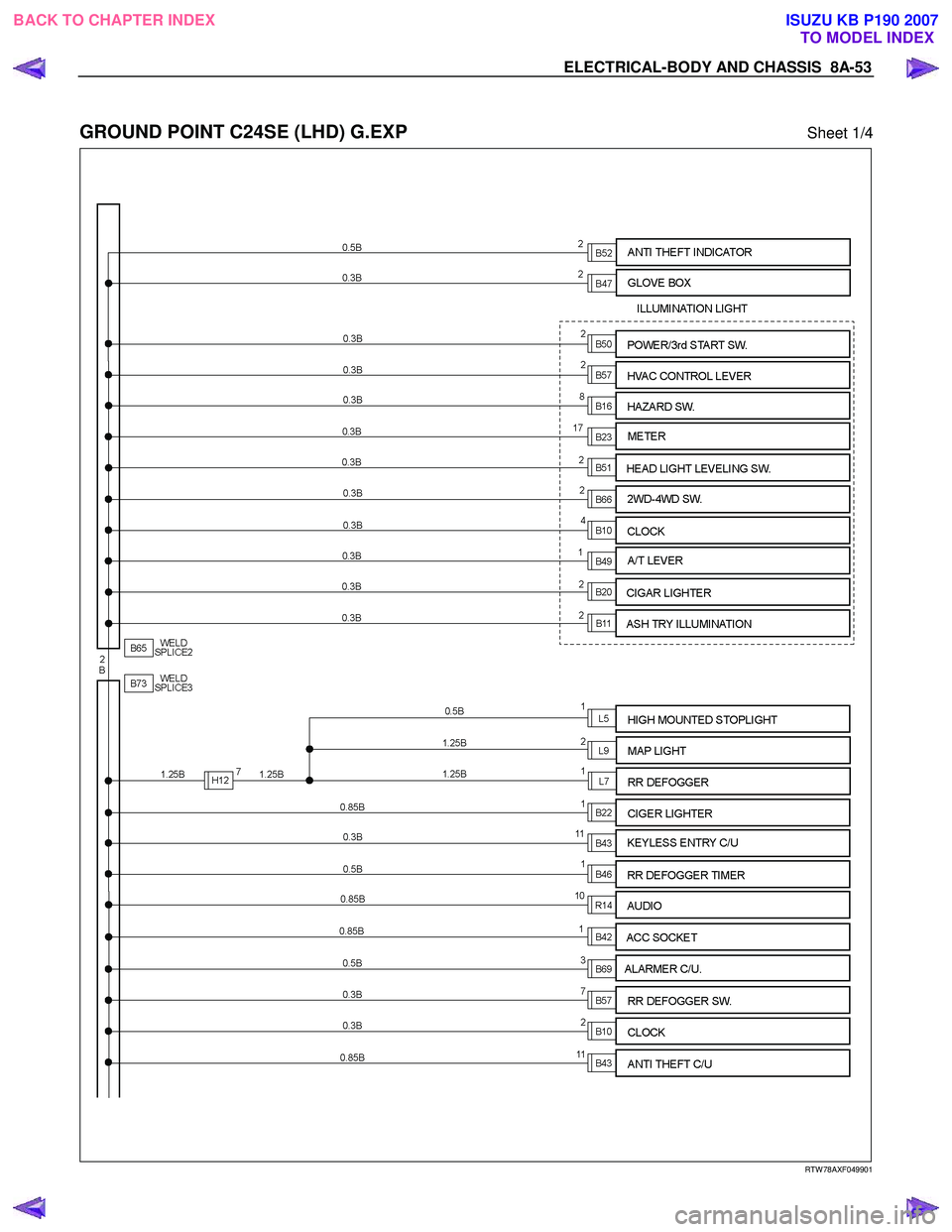

GROUND POINT C24SE (LHD) G.EXP  Sheet 1/4






RTW 78AXF049901

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4992 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-54  ELECTRICAL-BODY AND CHASSIS

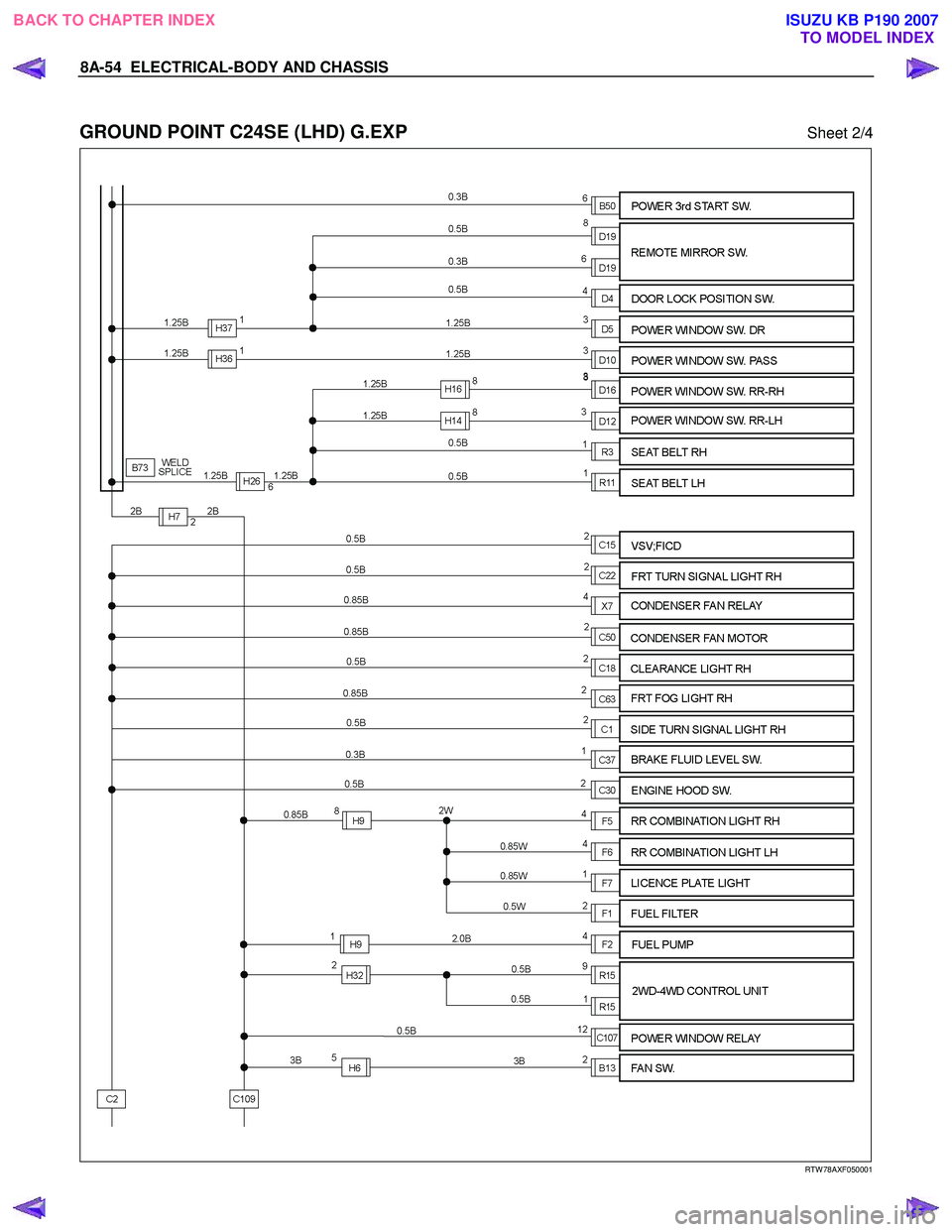

GROUND POINT C24SE (LHD) G.EXP  Sheet 2/4





RTW 78AXF050001

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007
