ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-111
ENGINE CONTROL MODULE (ECM)
PARTS LOCATION (RHD)




RTW 78AXF036301 & RTW 78AXF042501

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5050 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-112  ELECTRICAL-BODY AND CHASSIS

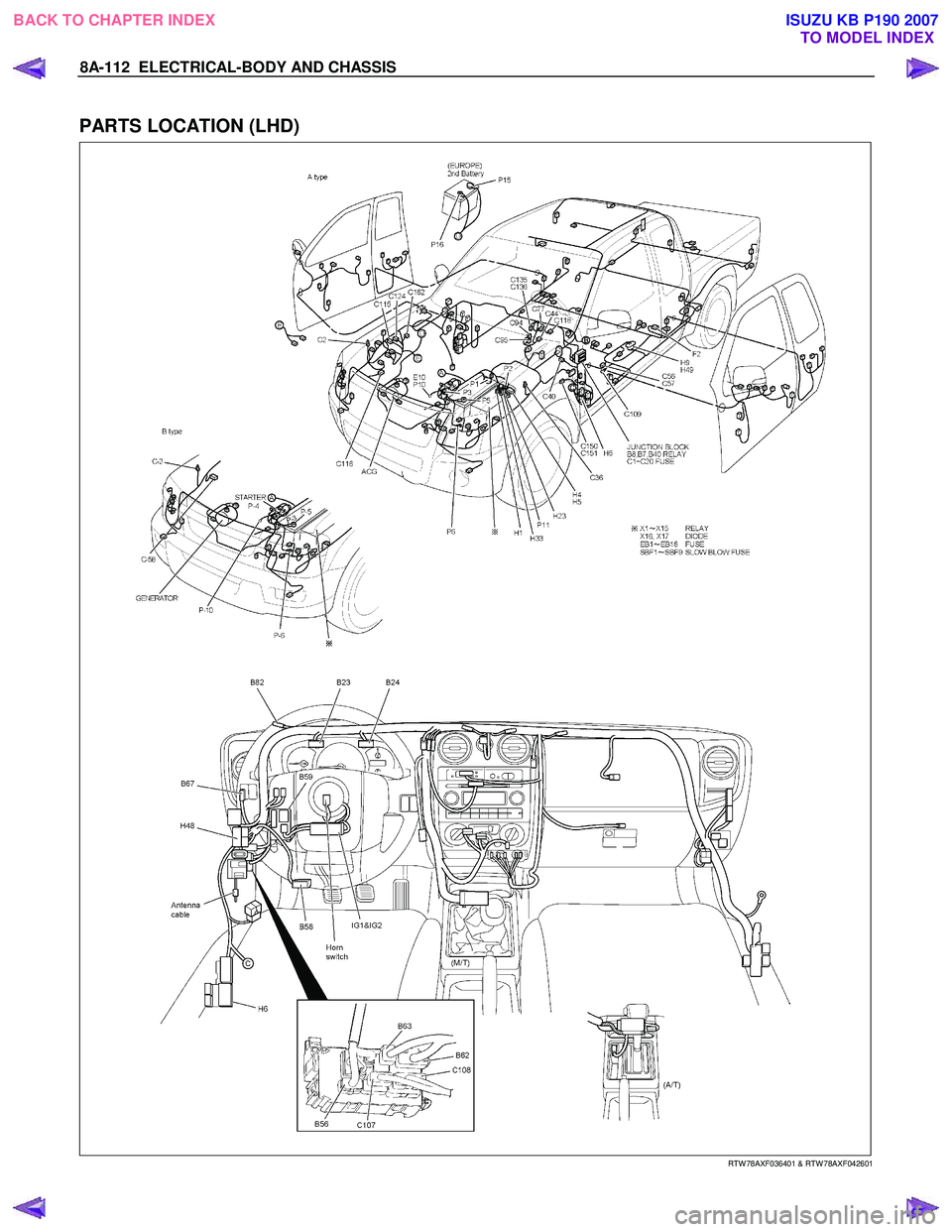

PARTS LOCATION (LHD)





RTW 78AXF036401 & RTW 78AXF042601

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5051 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-113

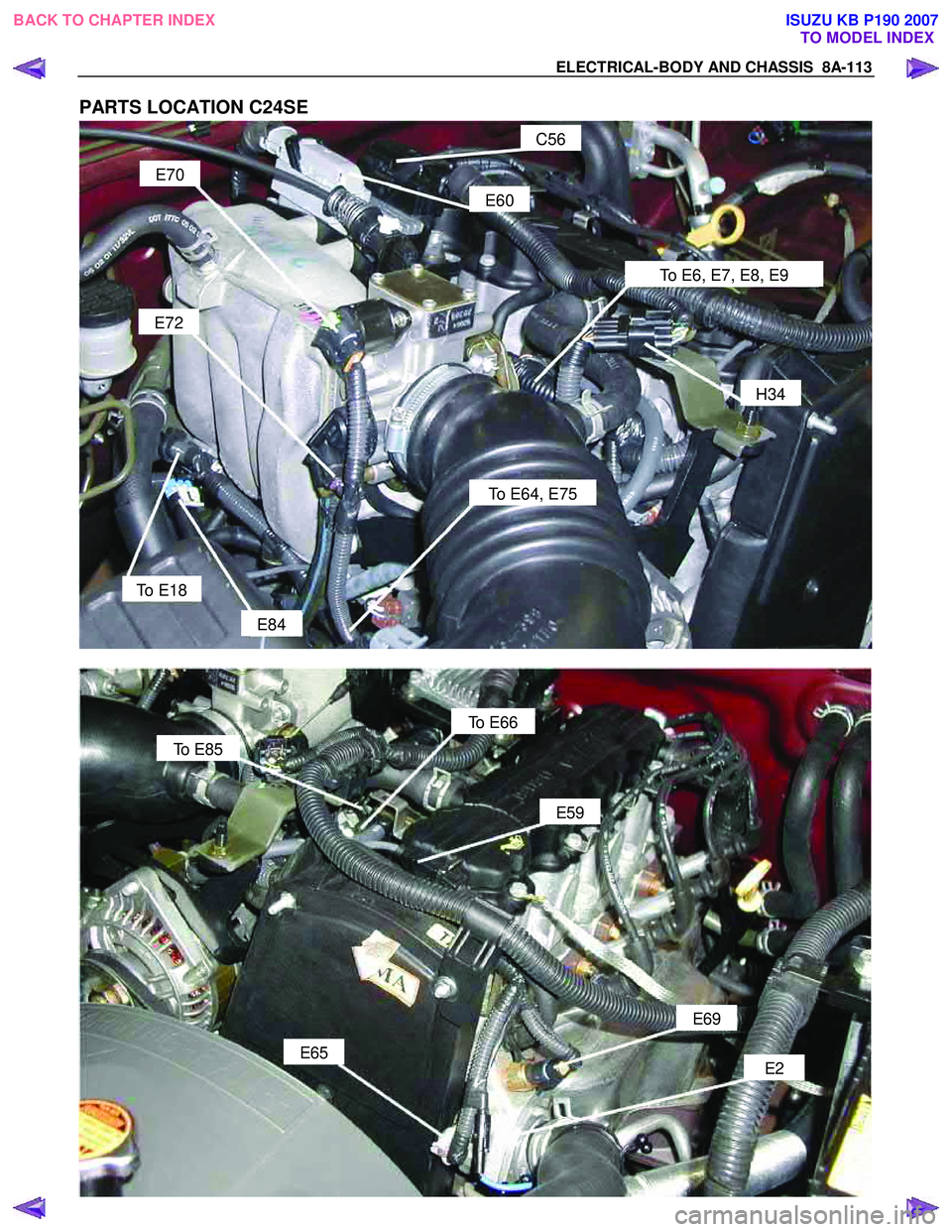

PARTS LOCATION C24SE
C56
E60
To E6, E7, E8, E9
E70
E72
H34
To E64, E75
To E18
E84



To E66
E59
E69
E2
To E85
E65


BACK TO CHAPTER INDEX
TO M

Page 5052 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-114  ELECTRICAL-BODY AND CHASSIS

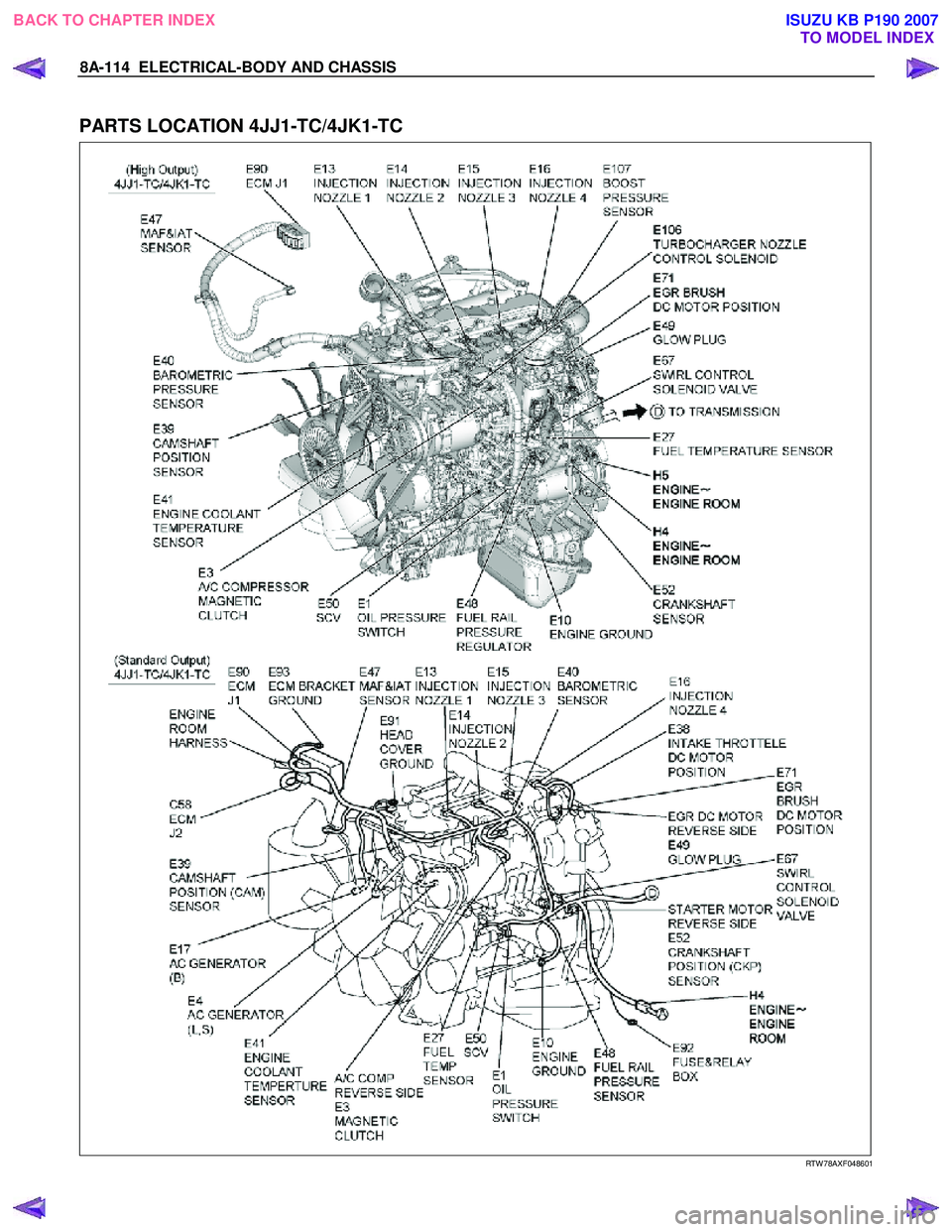

PARTS LOCATION 4JJ1-TC/4JK1-TC


RTW 78AXF048601

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5053 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-115

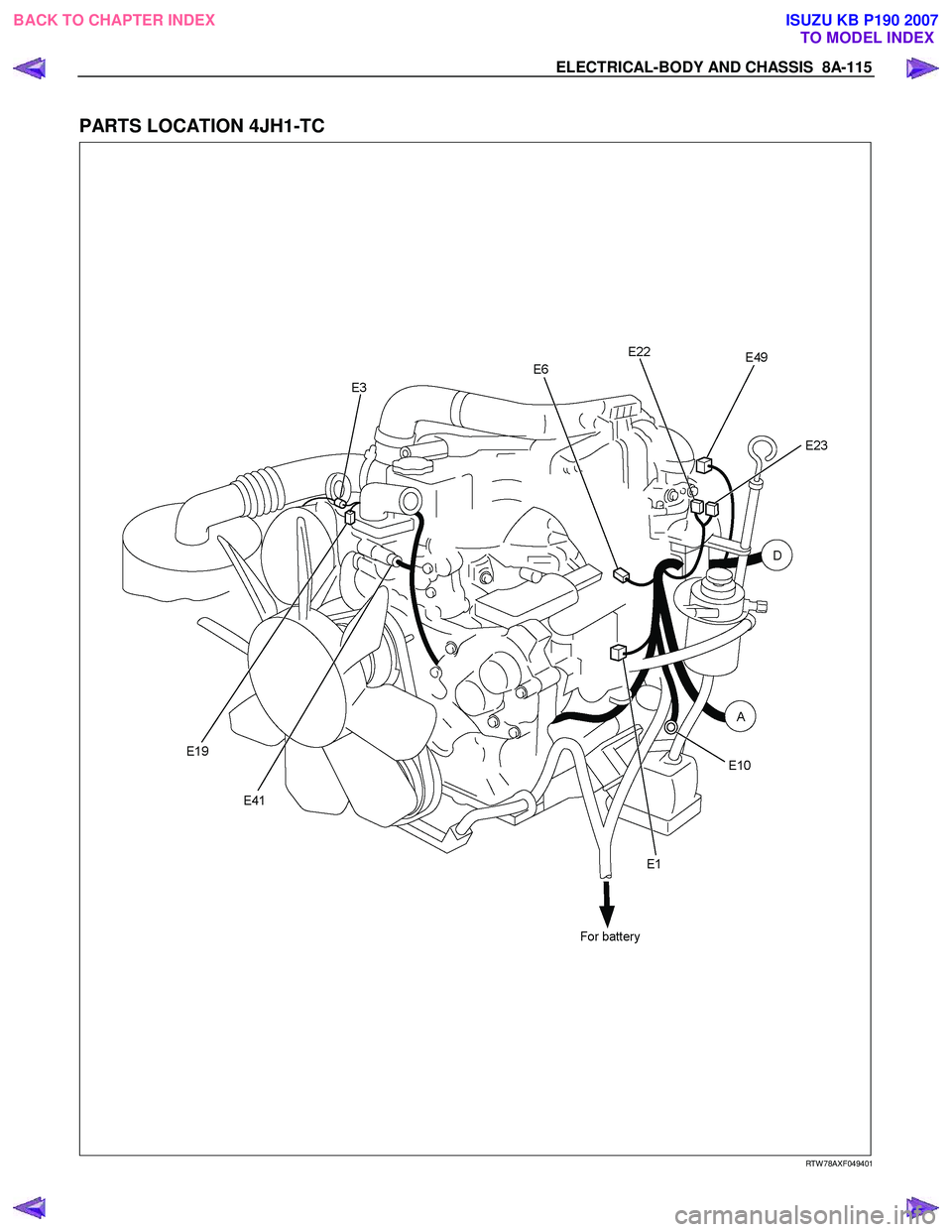

PARTS LOCATION 4JH1-TC

















RTW 78AXF049401

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5054 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-116  ELECTRICAL-BODY AND CHASSIS

PARTS LOCATION


RTW 78AXF023701


BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5055 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-117

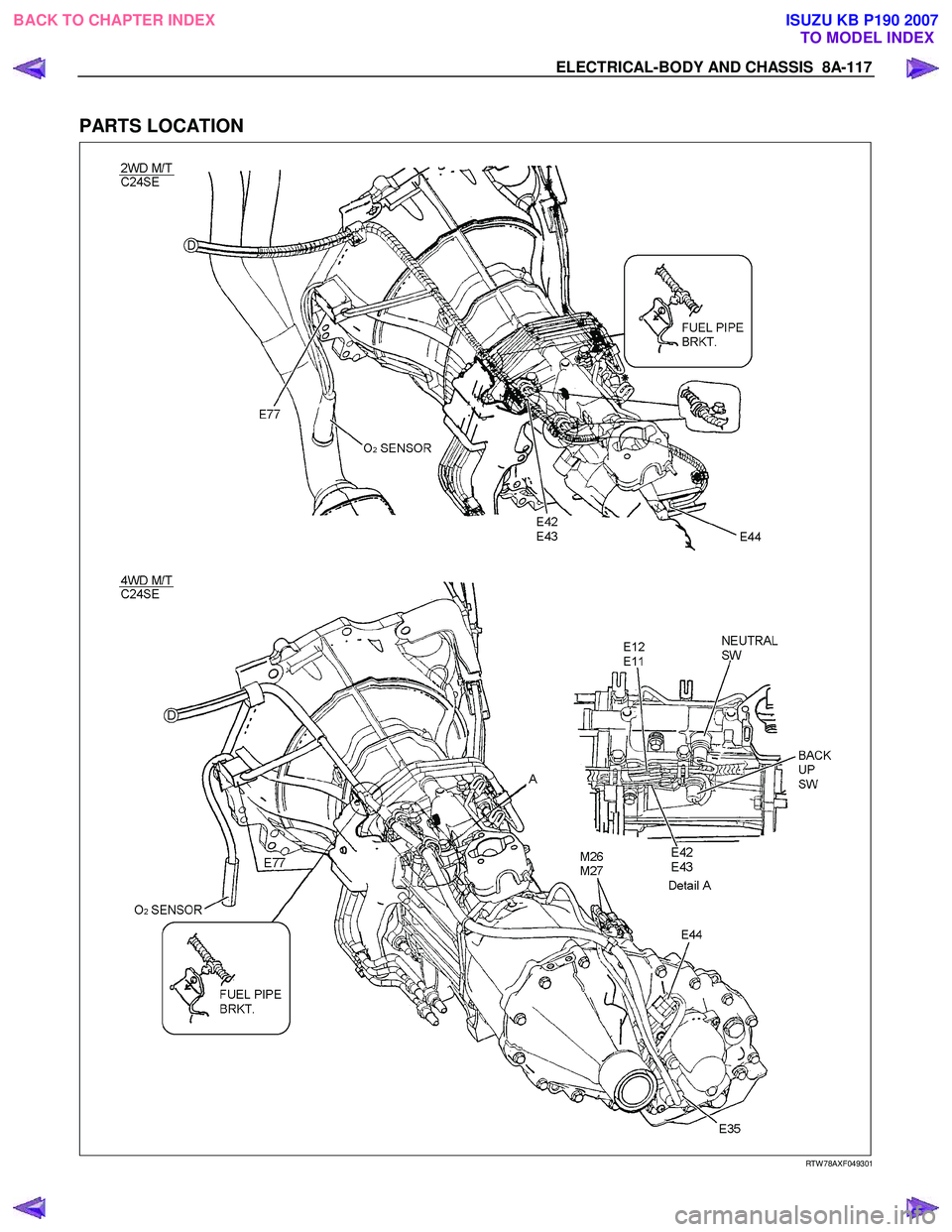

PARTS LOCATION


RTW 78AXF049301

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5056 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-118  ELECTRICAL-BODY AND CHASSIS

CIRCUIT DIAGRAM C24SE Sheet 1/2


RTW 680XF005501
