ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-559

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC (LHD) G.EXP







RTW 78AXF029201

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5498 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-560  ELECTRICAL-BODY AND CHASSIS

CIRCUIT DIAGRAM 4JH1-TC










RTW 78AXF008601

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5499 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-561
ANTI THEFT

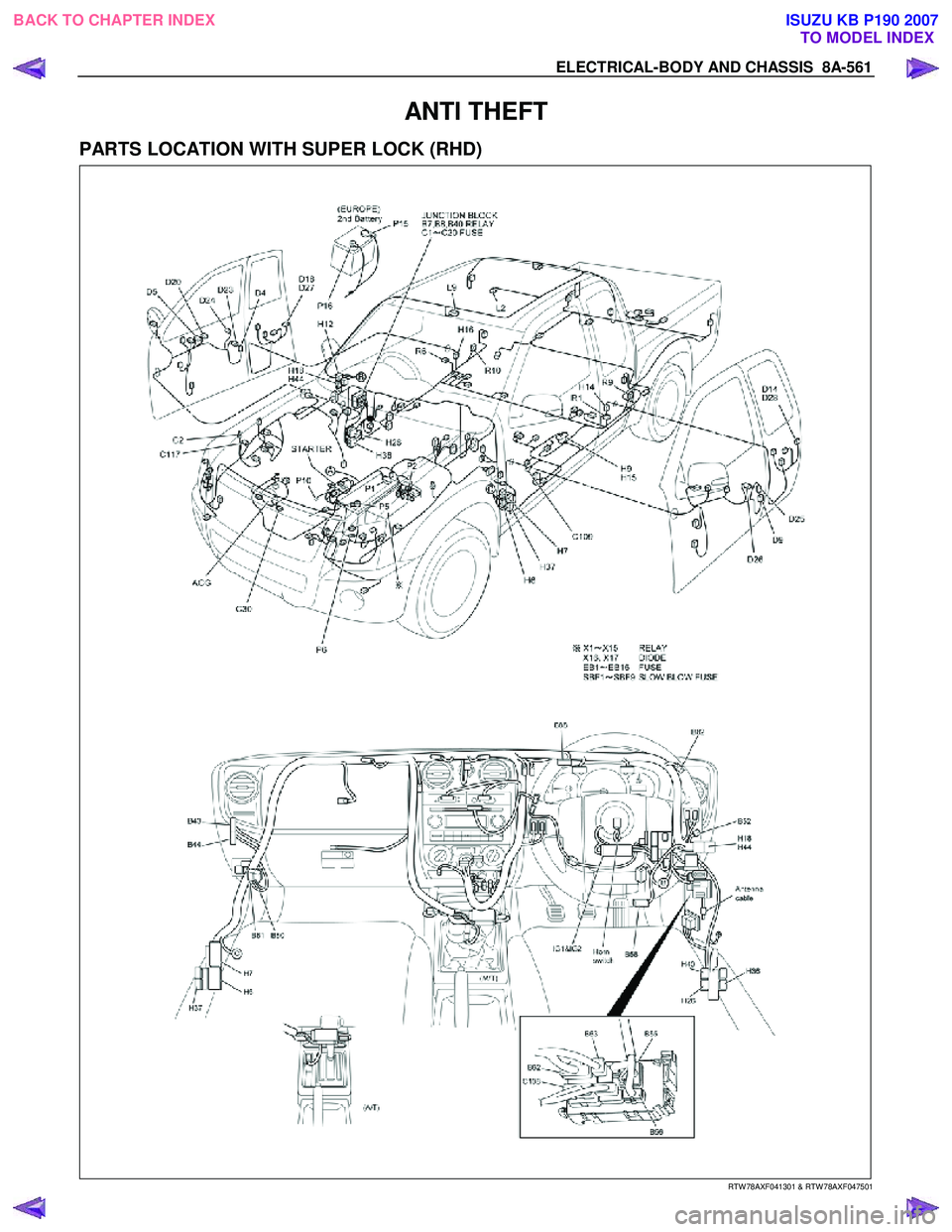

PARTS LOCATION WITH SUPER LOCK (RHD)







RTW 78AXF041301 & RTW 78AXF047501

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5500 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-562  ELECTRICAL-BODY AND CHASSIS

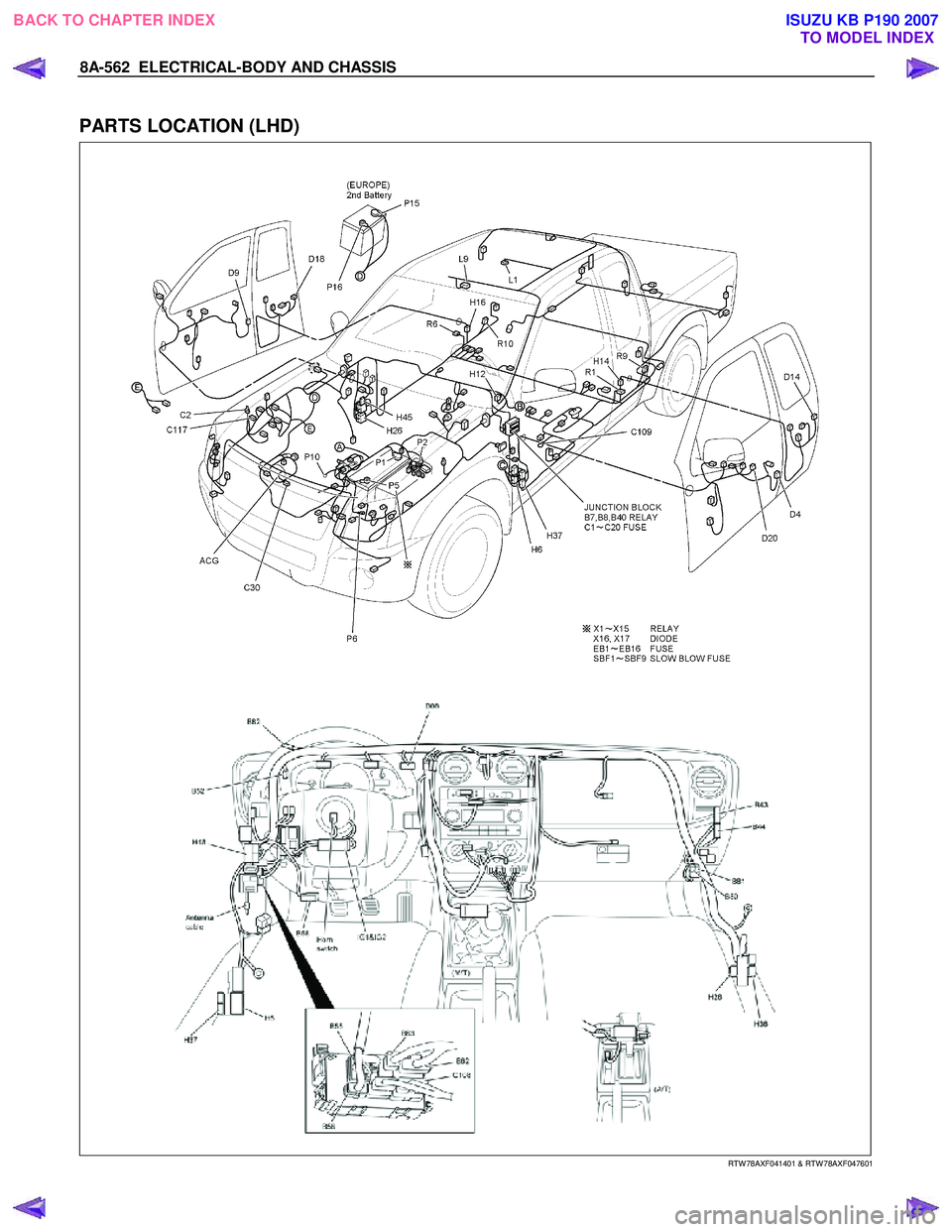

PARTS LOCATION (LHD)







RTW 78AXF041401 & RTW 78AXF047601

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5501 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-563

CIRCUIT DIAGRAM C24SE (RHD) WITH SUPER LOCK Sheet 1/3


RTW 780XF014701

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5502 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-564  ELECTRICAL-BODY AND CHASSIS

CIRCUIT DIAGRAM C24SE (RHD) WITH SUPER LOCK  Sheet 2/3




RTW 680XF015501

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5503 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-565

CIRCUIT DIAGRAM C24SE (RHD) WITH SUPER LOCK Sheet 3/3









RTW 680XF015601

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5504 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-566  ELECTRICAL-BODY AND CHASSIS

CIRCUIT DIAGRAM WITH SUPER LOCK 4JJ1-TC / 4JK1-TC (RHD) SOUTH AFRICA Sheet 1/2


RTW 78AXF019201

BACK TO CHAPTER INDEX
