TRANSMISSION CONTROL SYSTEM (JR405E) 7A2-5
Diagnostic Trouble Code (DTC) List
DTC Flash CodeDTC Descriptor
P0560 16 System Voltage Malfunction
P0602 — Control Module Programming Error
P0705 17 Inhibitor Switch Malfunction
P0710 15 Transmission Fluid Temperature Sensor Circuit Malfunction
P0717 14 Input/Turbine Speed Sensor “A” Circuit No Signal
P0722 11 Output Speed Sensor Circuit No Signal
P0727 13 Engine Speed Sensor Input Circuit No Signal
P0731 41 Gear 1 Incorrect Ratio
P0732 42 Gear 2 Incorrect Ratio
P0733 43 Gear 3 Incorrect Ratio
P0734 44 Gear 4 Incorrect Ratio
P0748 35 Line Pressure Solenoid Malfunction
P0753 31 Low & Reverse Brake Duty Solenoid Malfunction
P0758 32 2-4 Brake Duty Solenoid Malfunction
P0763 33 High Clutch Duty Solenoid Malfunction
P0768 34 Low Clutch Duty Solenoid Malfunction
P1120 22 Throttle Position Signal Malfunction
P1750 51 Low & Reverse Brake Fail Safe Valve Malfunction
P1755 52 2-4 Brake Fail Safe Valve Malfunction
P1853 26 Low & Reverse Brake Pressure Switch Malfunction
P1858 27 2-4 Brake Pressure Switch Malfunction
P1860 36 Lock Up Duty Solenoid Malfunction
P1863 28 High Clutch Pressure Switch Malfunction
P1875 25 Ground Return Malfunction
BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007
Page 4290 of 6020
7A2-6 TRANSMISSION CONTROL SYSTEM (JR405E)
Schematic and Routing Diagrams
Transmission Controls Schematics
Power Distribution (1)
BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007
Page 4291 of 6020
TRANSMISSION CONTROL SYSTEM (JR405E) 7A2-7

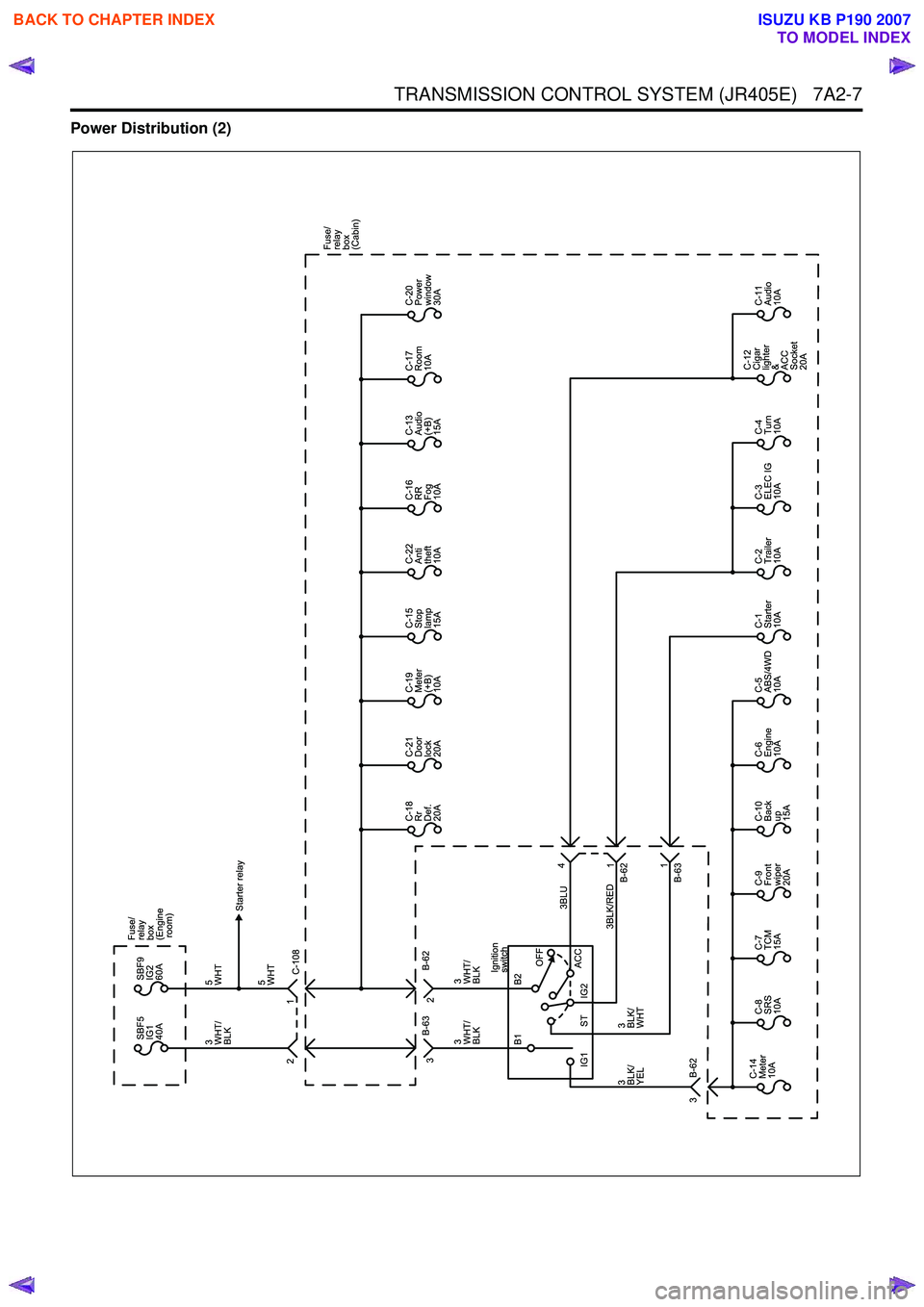

Power Distribution (2)
BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007
Page 4292 of 6020
7A2-8 TRANSMISSION CONTROL SYSTEM (JR405E)

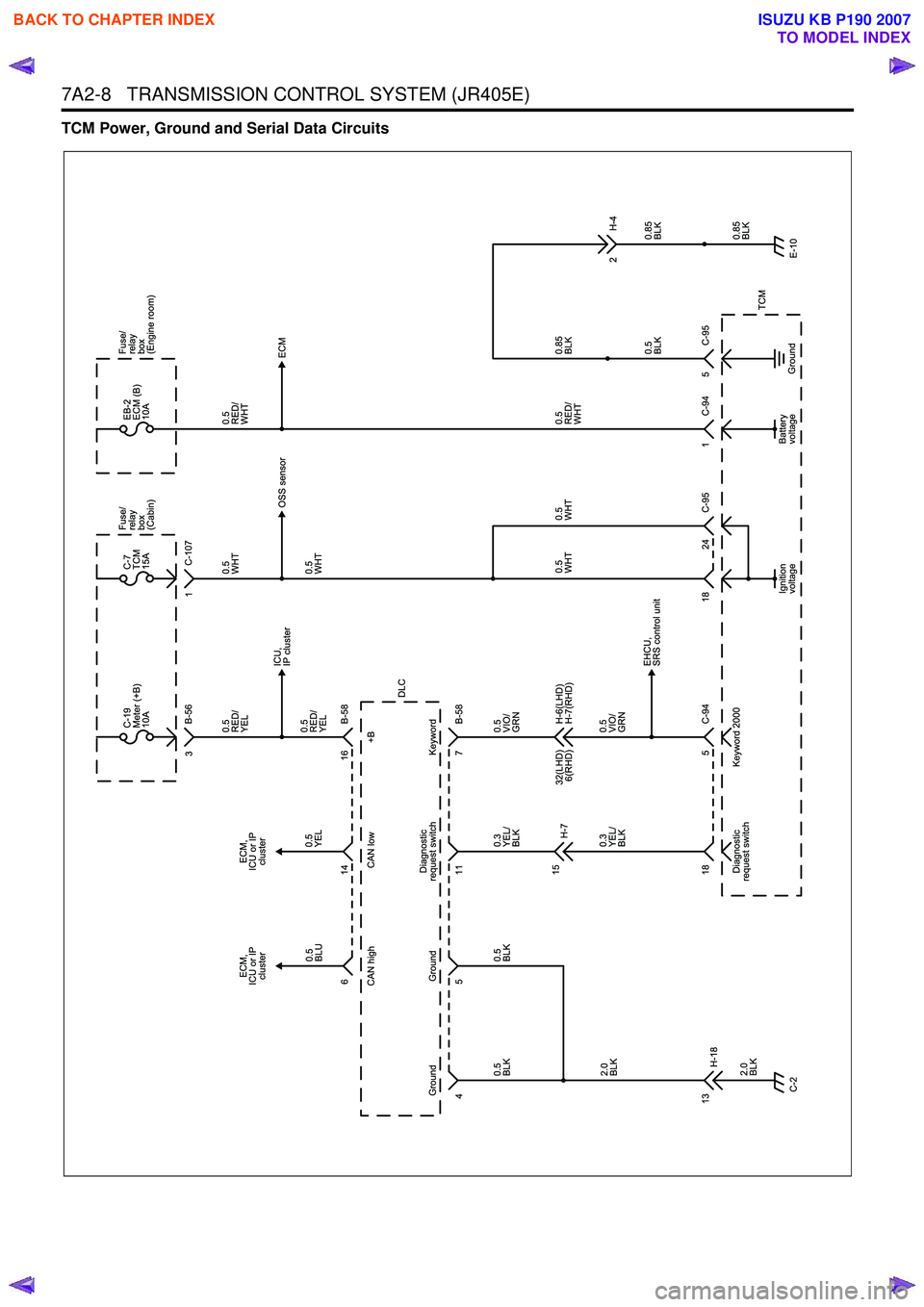

TCM Power, Ground and Serial Data Circuits
BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007
Page 4293 of 6020
TRANSMISSION CONTROL SYSTEM (JR405E) 7A2-9

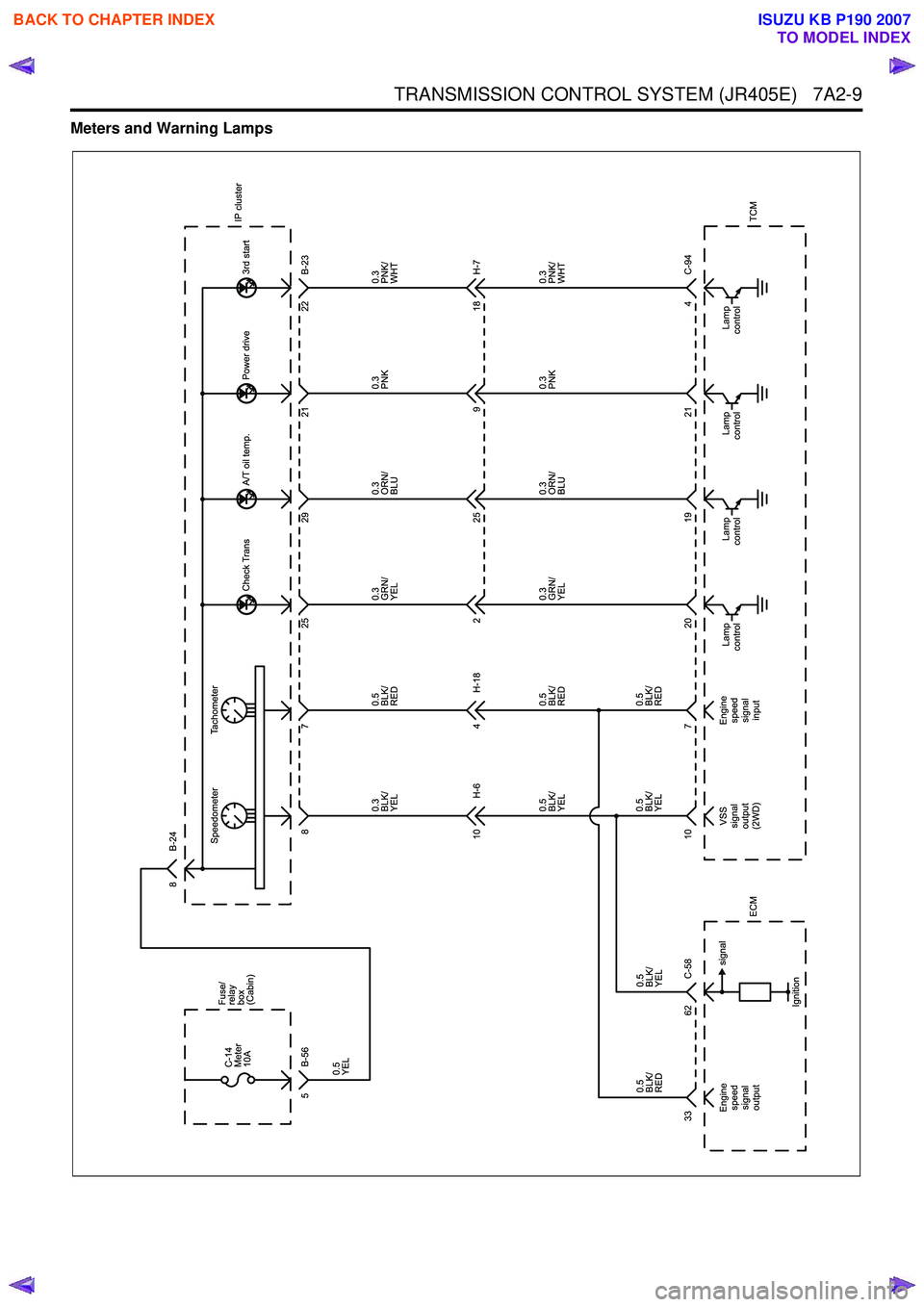

Meters and Warning Lamps
BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007
Page 4294 of 6020
7A2-10 TRANSMISSION CONTROL SYSTEM (JR405E)
ISS & OSS Sensor, Driving Mode & Brake Switch and APP Signal
BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007
Page 4295 of 6020
TRANSMISSION CONTROL SYSTEM (JR405E) 7A2-11

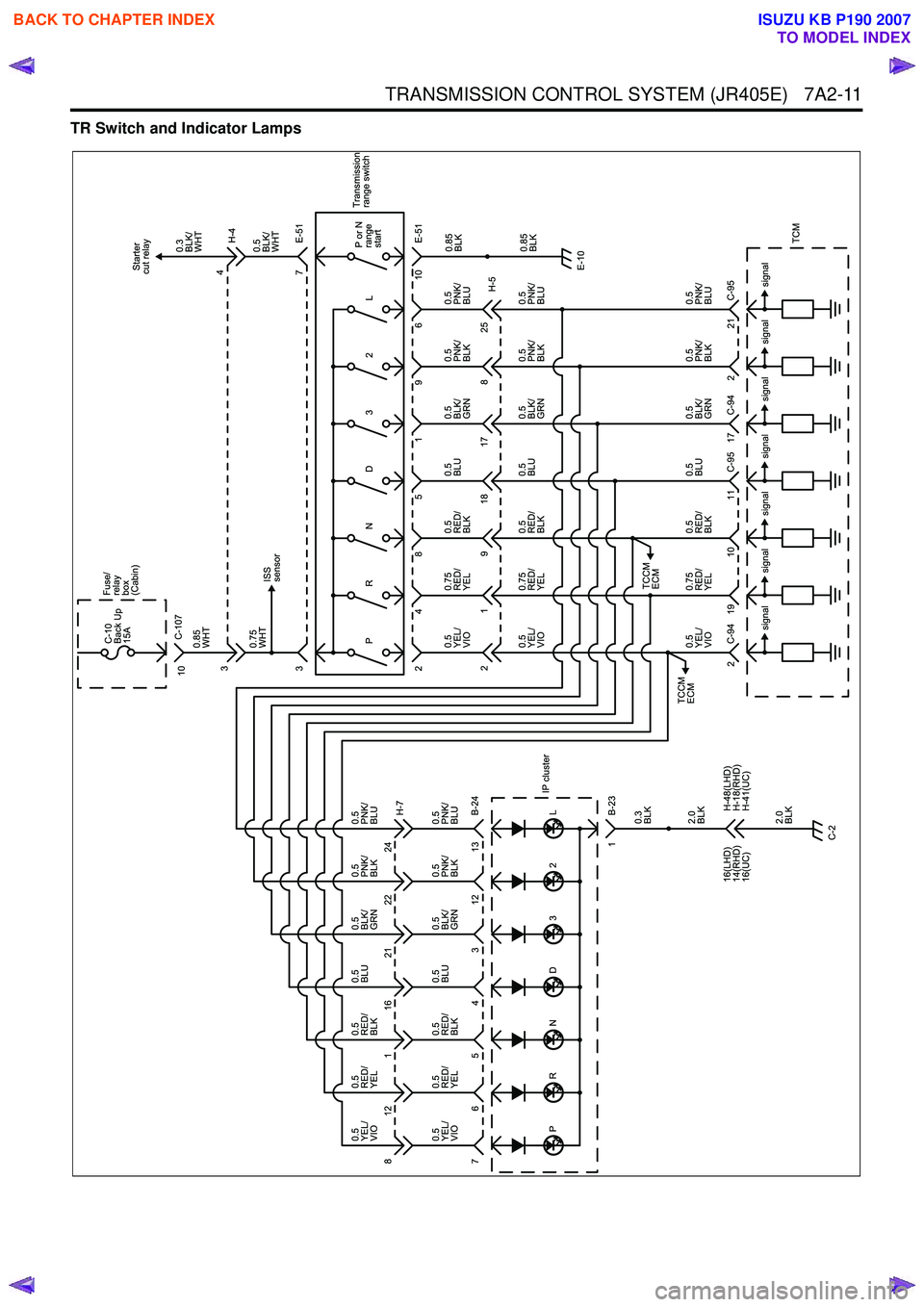

TR Switch and Indicator Lamps
BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007
Page 4296 of 6020
7A2-12 TRANSMISSION CONTROL SYSTEM (JR405E)
PC Solenoid, TCC Solenoid, Shift Solenoid, TFP Switch and TFT Sensor
