Page 5145 of 6020
ELECTRICAL-BODY AND CHASSIS 8A-207
CIRCUIT DIAGRAM HFV6 (LHD)
RTW 78AXF017701
BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007
Page 5146 of 6020
8A-208 ELECTRICAL-BODY AND CHASSIS
CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC
RTW 78AXF027001
BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
Page 5147 of 6020
ELECTRICAL-BODY AND CHASSIS 8A-209
CIRCUIT DIAGRAM 4JH1-TC (LHD)
RTW A78XF013601
BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
Page 5148 of 6020
8A-210 ELECTRICAL-BODY AND CHASSIS
CIRCUIT DIAGRAM 4JA1T (L)
RTW 78AXF014001
BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007
Page 5149 of 6020
ELECTRICAL-BODY AND CHASSIS 8A-211
CIRCUIT DIAGRAM 4JA1T (L)
RTW 78AXF014101
BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
Page 5150 of 6020
8A-212 ELECTRICAL-BODY AND CHASSIS
RTU4Z0SH000901

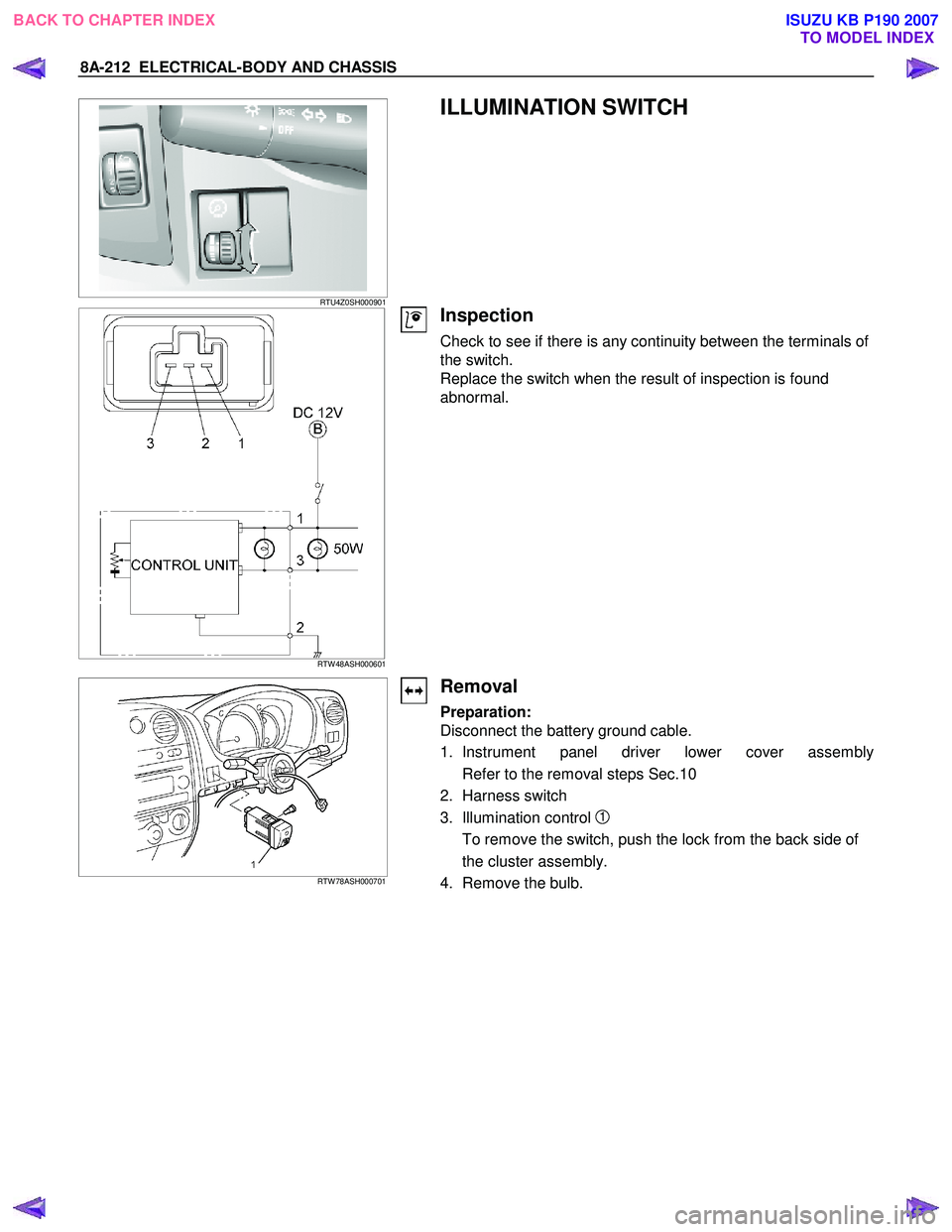

ILLUMINATION SWITCH
RTW 48ASH000601
Inspection
Check to see if there is any continuity between the terminals of
the switch.
Replace the switch when the result of inspection is found
abnormal.
RTW 78ASH000701
Removal
Preparation:
Disconnect the battery ground cable.
1. Instrument panel driver lower cover assembly
Refer to the removal steps Sec.10
2. Harness switch
3. Illumination control
1
To remove the switch, push the lock from the back side of
the cluster assembly.
4. Remove the bulb.
BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007
Page 5151 of 6020
ELECTRICAL-BODY AND CHASSIS 8A-213
HAZARD WARNING FLASHER, TURN SIGNAL LIGHT, BACKUP LIGHT, HORN AND STOPLIGHT
PARTS LOCATION (RHD)
RTW 78AXF037701 & RTW 78AXF043901
BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
Page 5152 of 6020
8A-214 ELECTRICAL-BODY AND CHASSIS

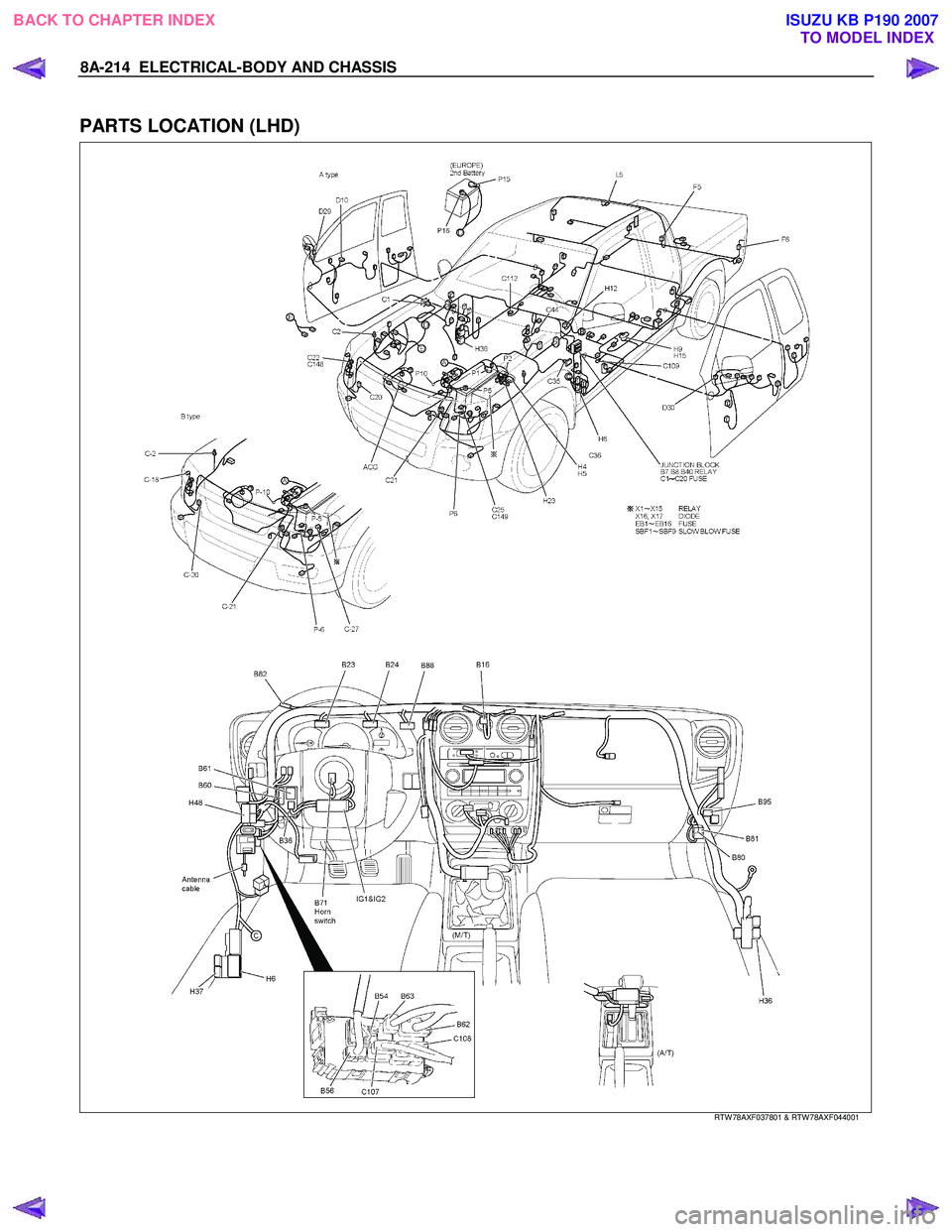

PARTS LOCATION (LHD)
RTW 78AXF037801 & RTW 78AXF044001
BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
