ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-287

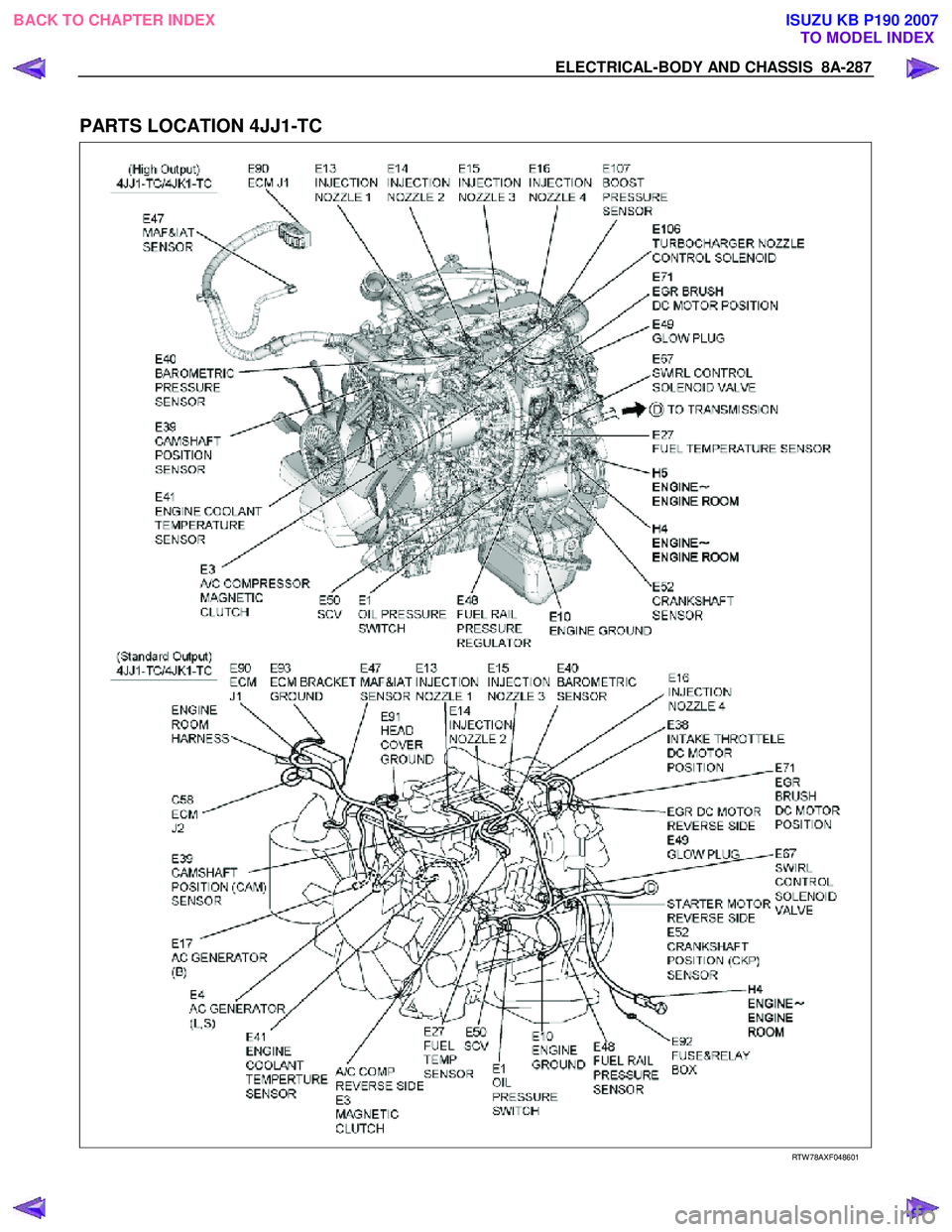

PARTS LOCATION 4JJ1-TC


RTW 78AXF048601

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5226 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-288  ELECTRICAL-BODY AND CHASSIS

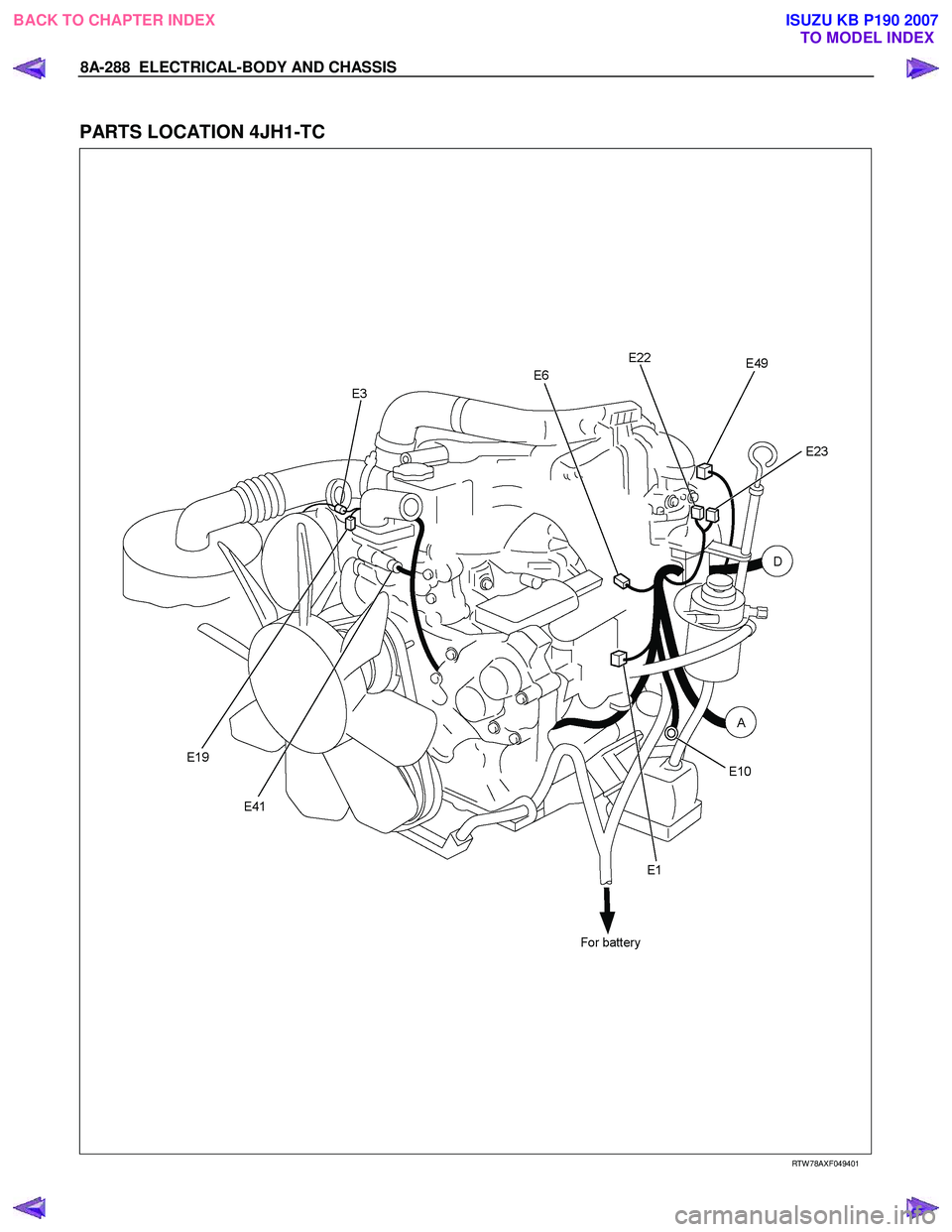

PARTS LOCATION 4JH1-TC






















RTW 78AXF049401

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5227 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-289

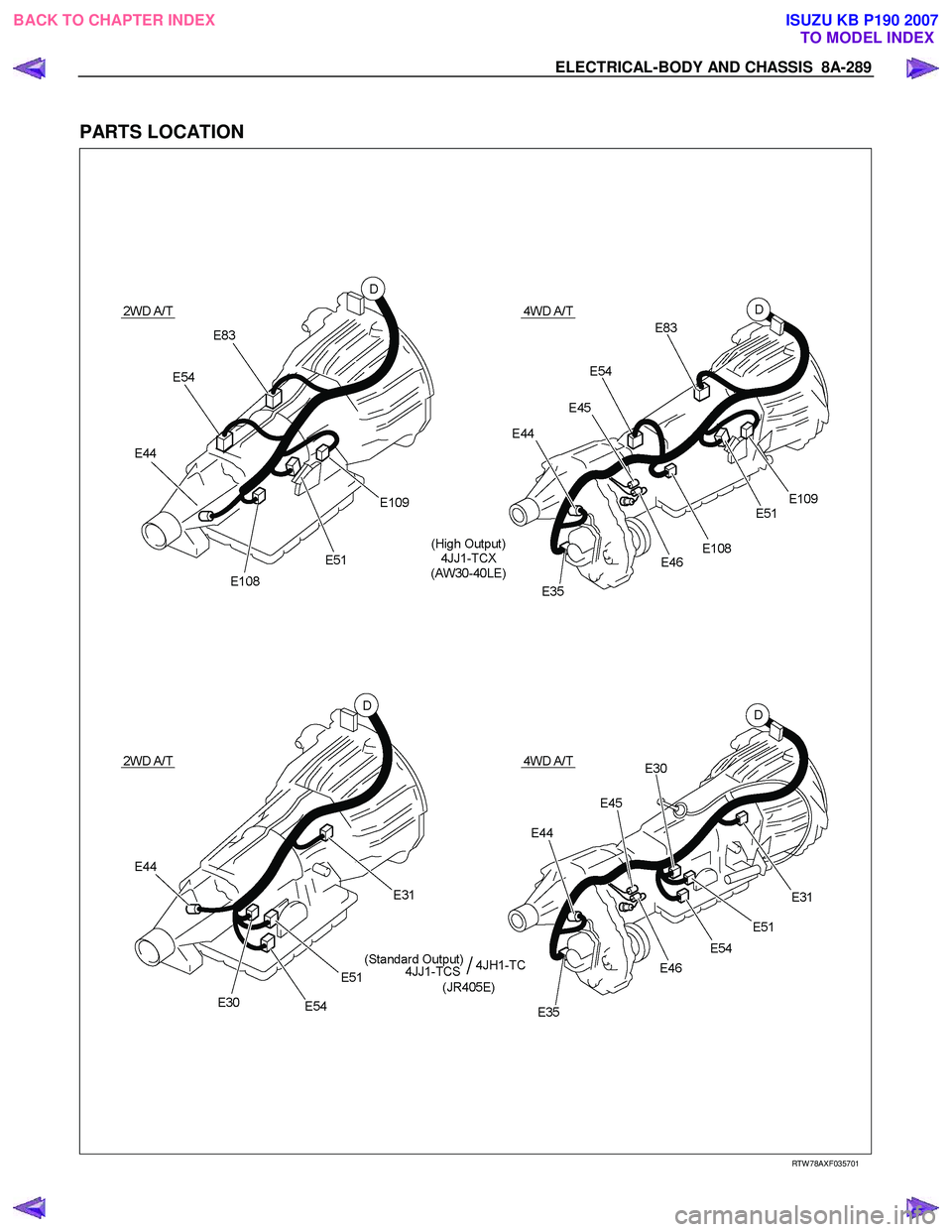

PARTS LOCATION















RTW 78AXF035701

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5228 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-290  ELECTRICAL-BODY AND CHASSIS

CIRCUIT DIAGRAM HFV6 Sheet 1/2






RTW 78AXF012501

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5229 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-291

CIRCUIT DIAGRAM HFV6 Sheet 2/2




RTW 78AXF012601

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5230 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-292  ELECTRICAL-BODY AND CHASSIS

CIRCUIT DIAGRAM 4JJ1-TC (AW30-40LE) Sheet 1/2


RTW 78AXF011601

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5231 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-293

CIRCUIT DIAGRAM 4JJ1-TC (AW30-40LE) Sheet 2/2










RTW 78AXF011701

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5232 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-294  ELECTRICAL-BODY AND CHASSIS

CIRCUIT DIAGRAM 4JJ1-TC (JR405E) Sheet 1/2


RTW 78AXF011401

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
