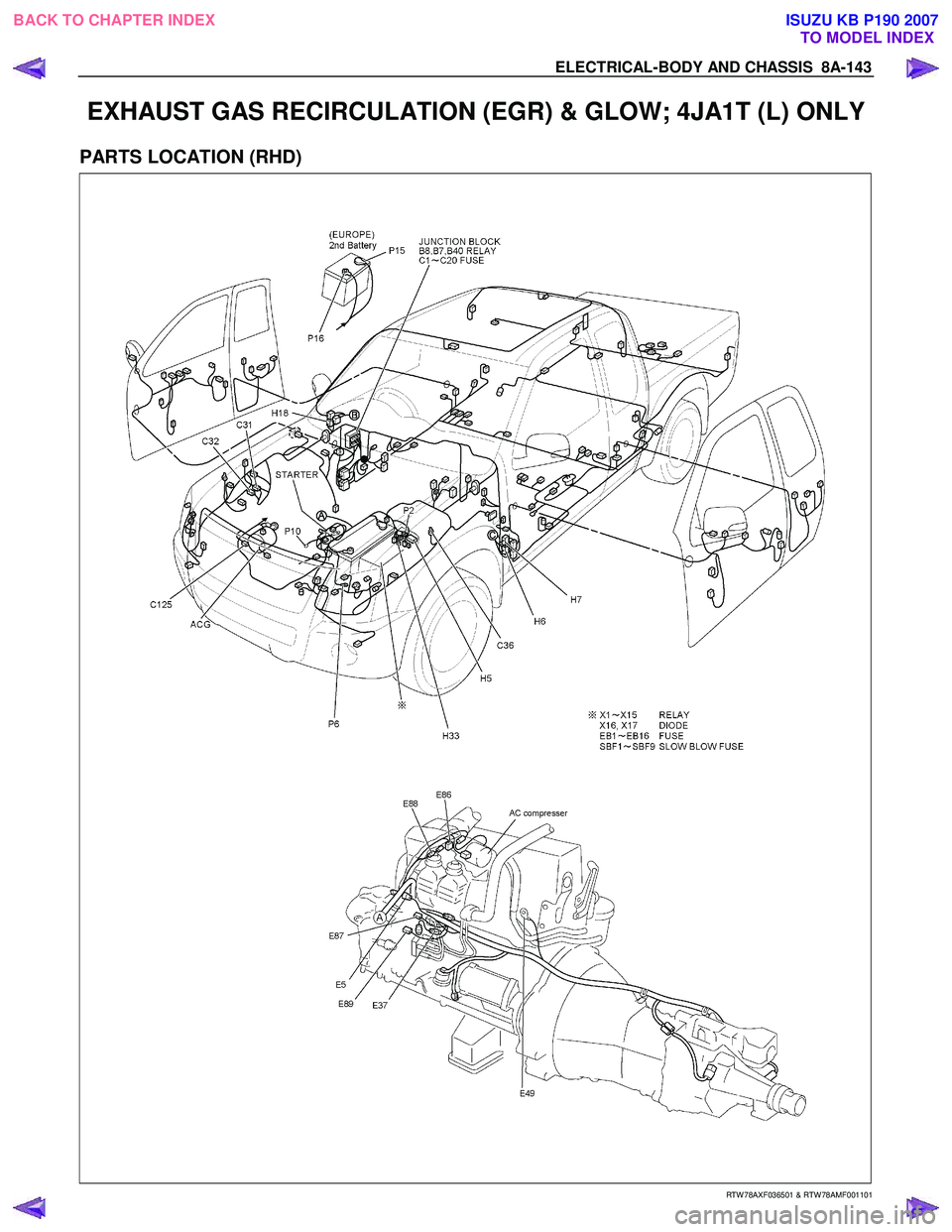

EXHAUST GAS RECIRCULATION (EGR) & GLOW; 4JA1T (L) ONLY
PARTS LOCATION (RHD)








RTW 78AXF036501 & RTW 78AMF001101

BACK TO CHAPTER INDEX TO MODEL

Page 5082 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-144  ELECTRICAL-BODY AND CHASSIS

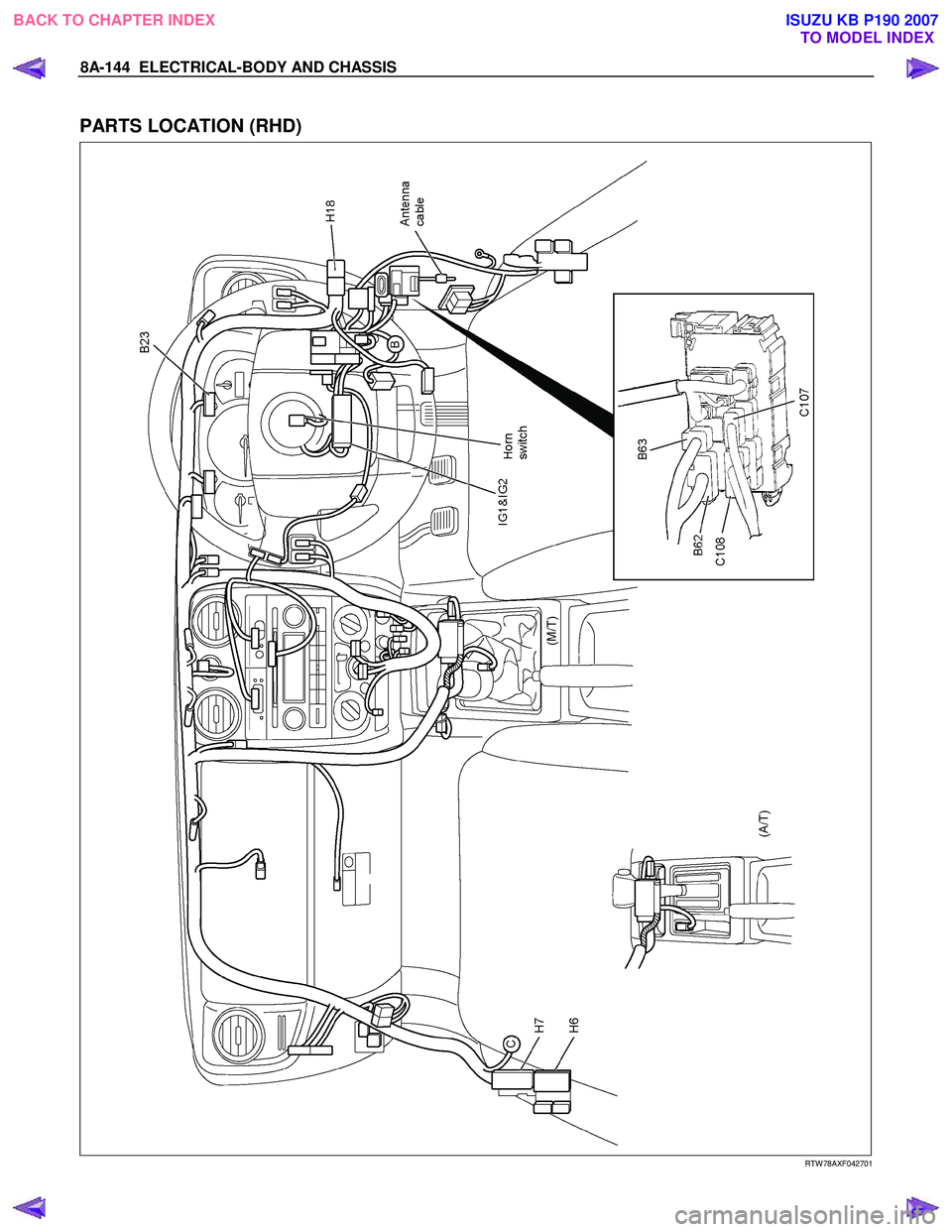

PARTS LOCATION (RHD)


RTW 78AXF042701

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5083 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-145

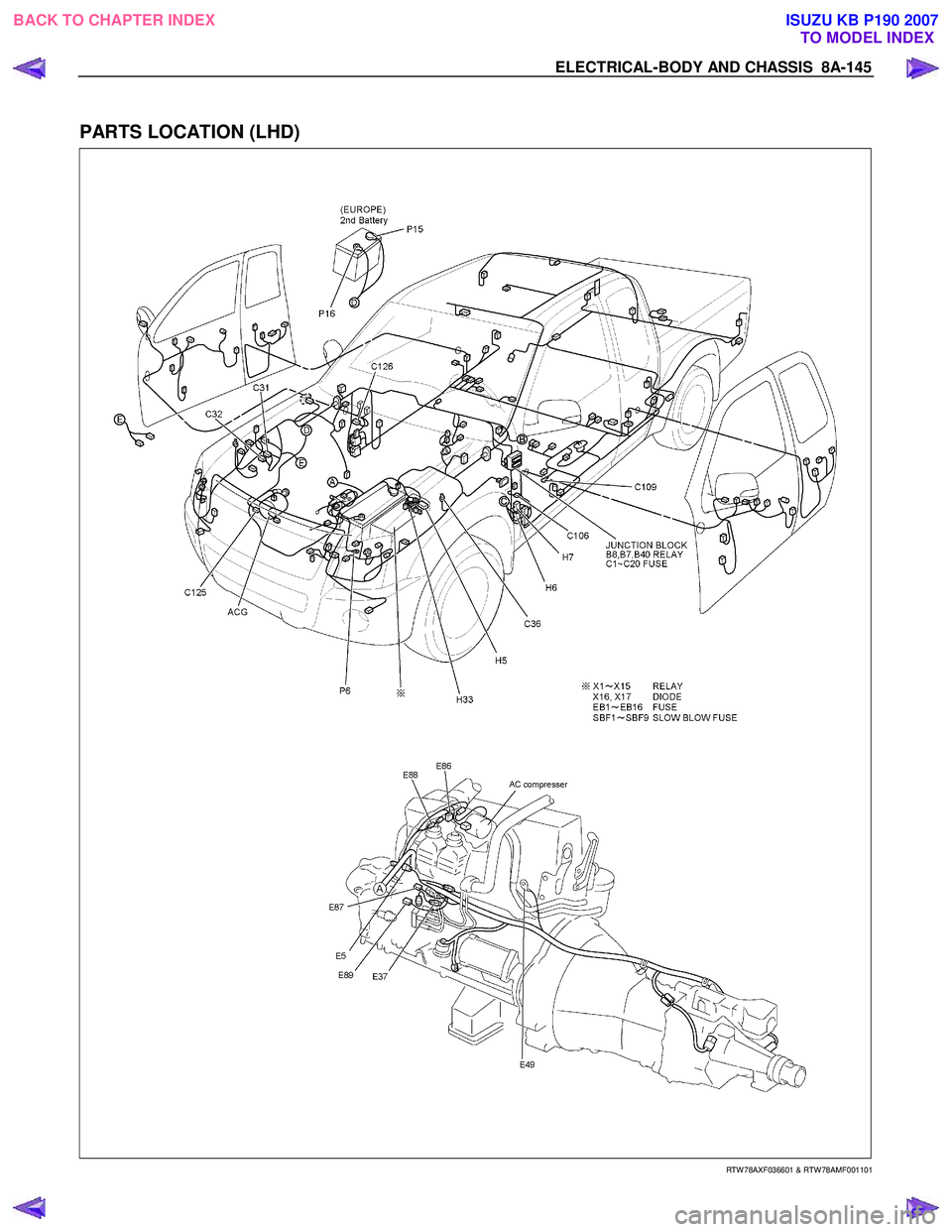

PARTS LOCATION (LHD)








RTW 78AXF036601 & RTW 78AMF001101

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5084 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-146  ELECTRICAL-BODY AND CHASSIS

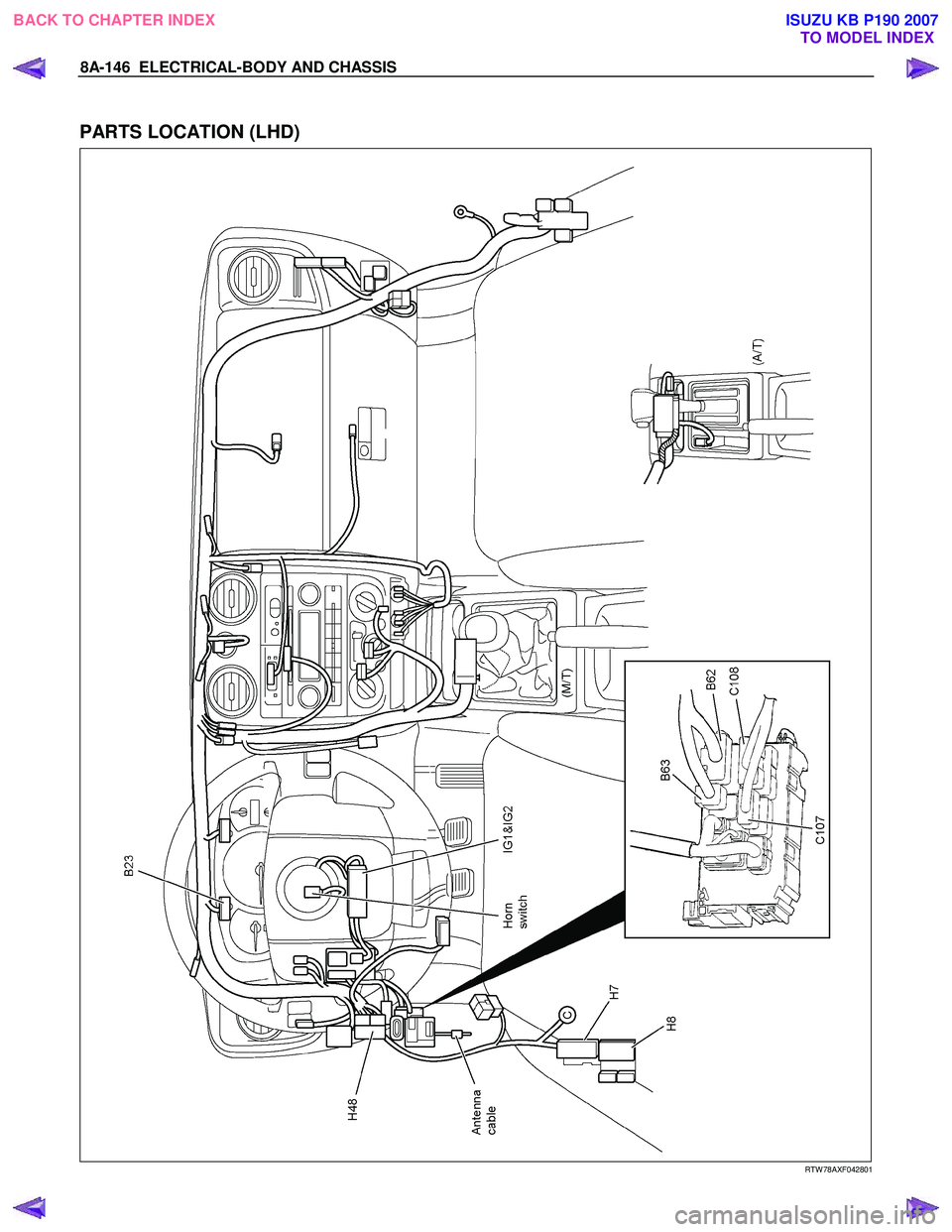

PARTS LOCATION (LHD)


RTW 78AXF042801


BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5085 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-147

CIRCUIT DIAGRAM 4JA1T (L)
Sheet 1/2


RTW 78AXF008401

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5086 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-148  ELECTRICAL-BODY AND CHASSIS

CIRCUIT DIAGRAM 4JA1T (L)
Sheet 2/2





RTW 78AXF008501

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5087 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-149
LIGHTING

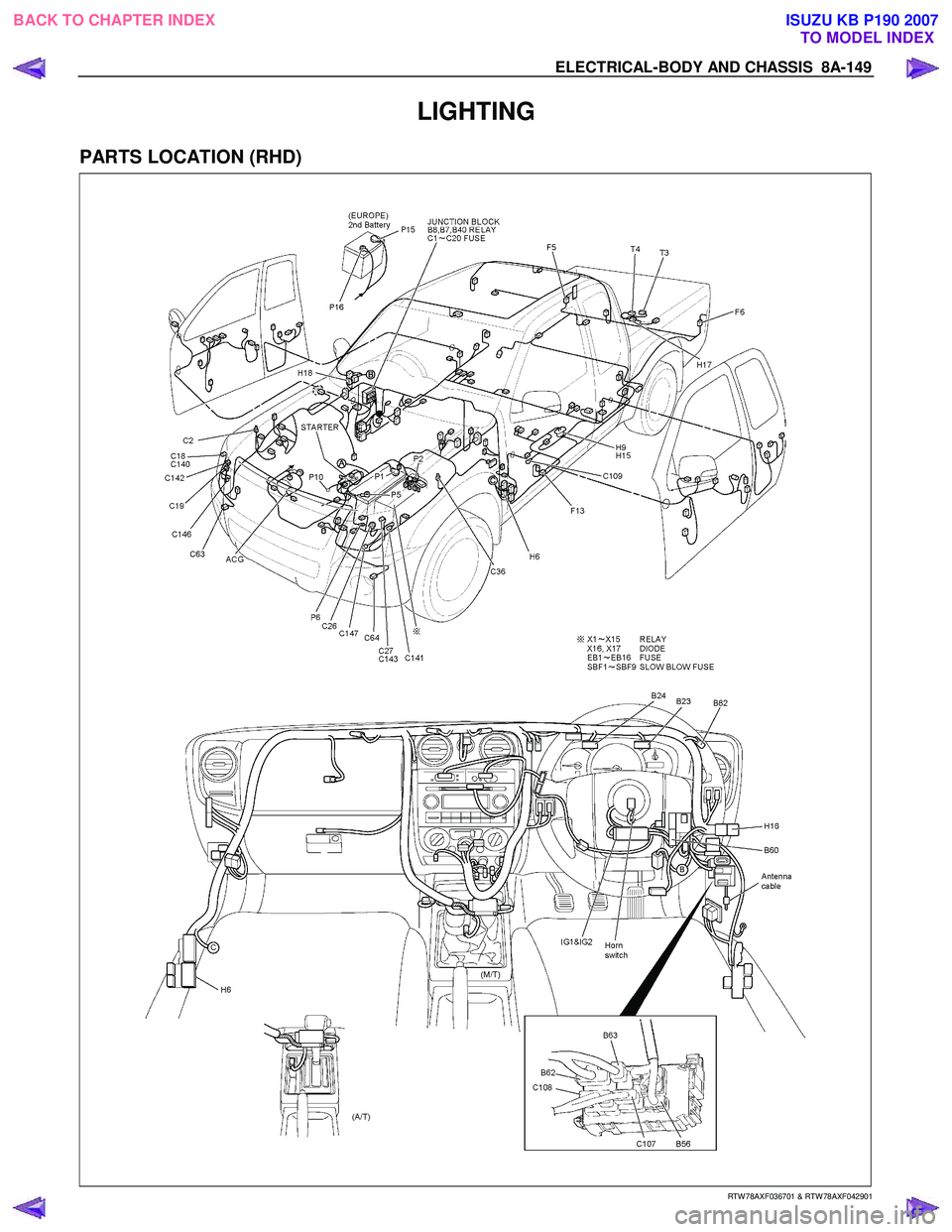

PARTS LOCATION (RHD)







RTW 78AXF036701 & RTW 78AXF042901

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5088 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-150  ELECTRICAL-BODY AND CHASSIS

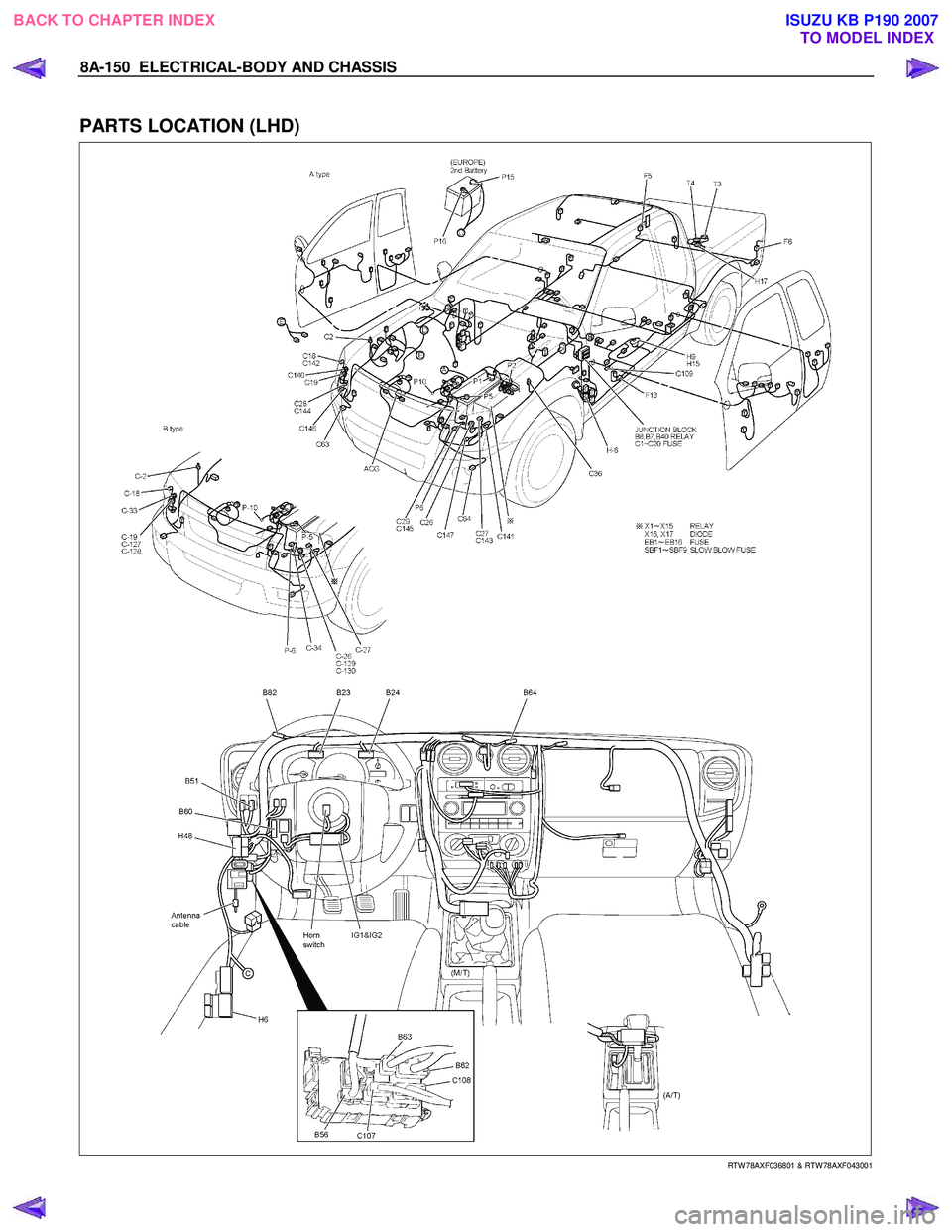

PARTS LOCATION (LHD)
