2007 ISUZU KB P190 Workshop Repair Manual

Page 2185 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ENGINE DRIVEABILITY AND EMISSIONS 6E–15

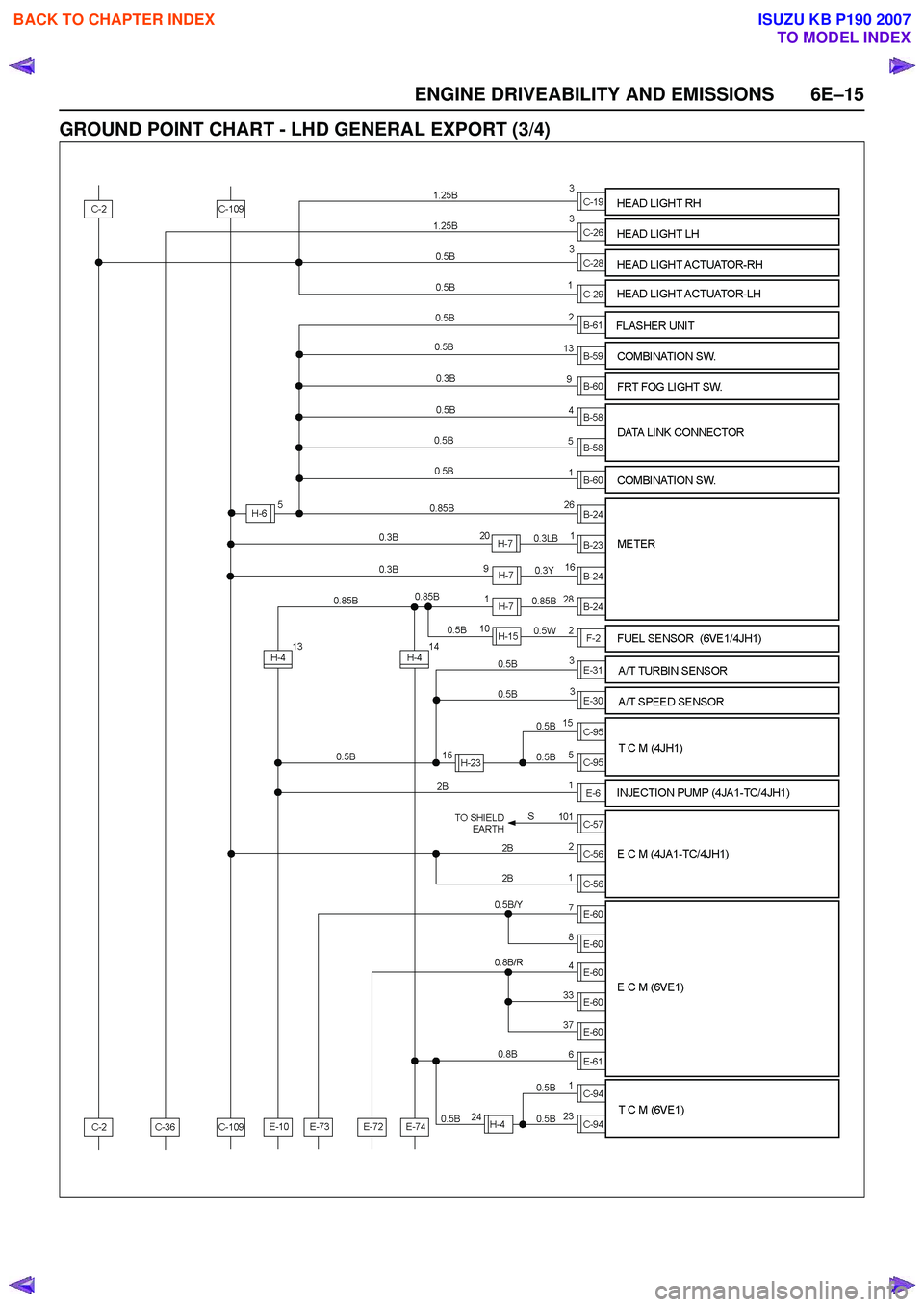

GROUND POINT CHART - LHD GENERAL EXPORT (3/4)

BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007

Page 2186 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 6E–16 ENGINE DRIVEABILITY AND EMISSIONS

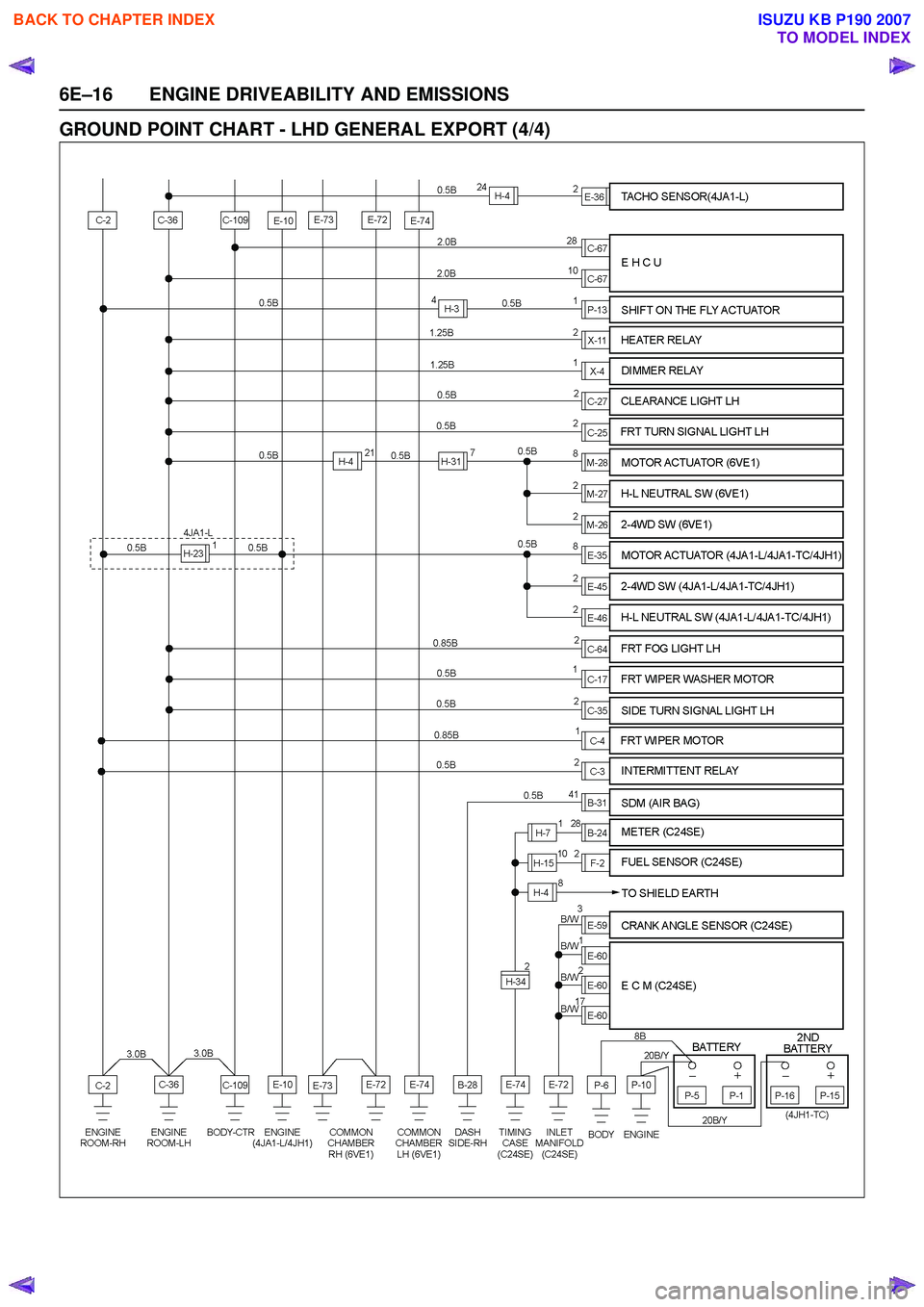

GROUND POINT CHART - LHD GENERAL EXPORT (4/4)

BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007

Page 2187 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ENGINE DRIVEABILITY AND EMISSIONS 6E–17

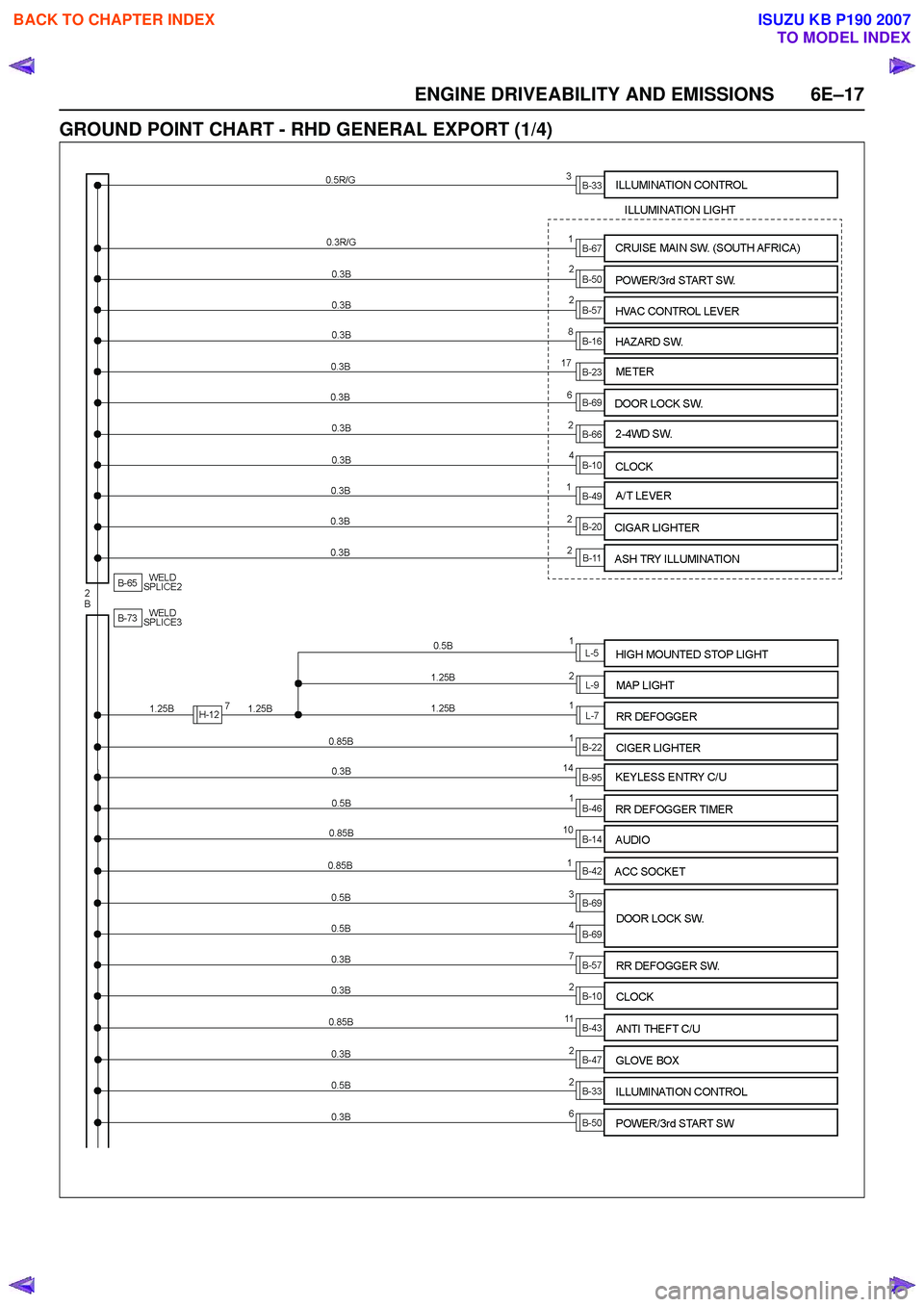

GROUND POINT CHART - RHD GENERAL EXPORT (1/4)

BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007

Page 2188 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 6E–18 ENGINE DRIVEABILITY AND EMISSIONS

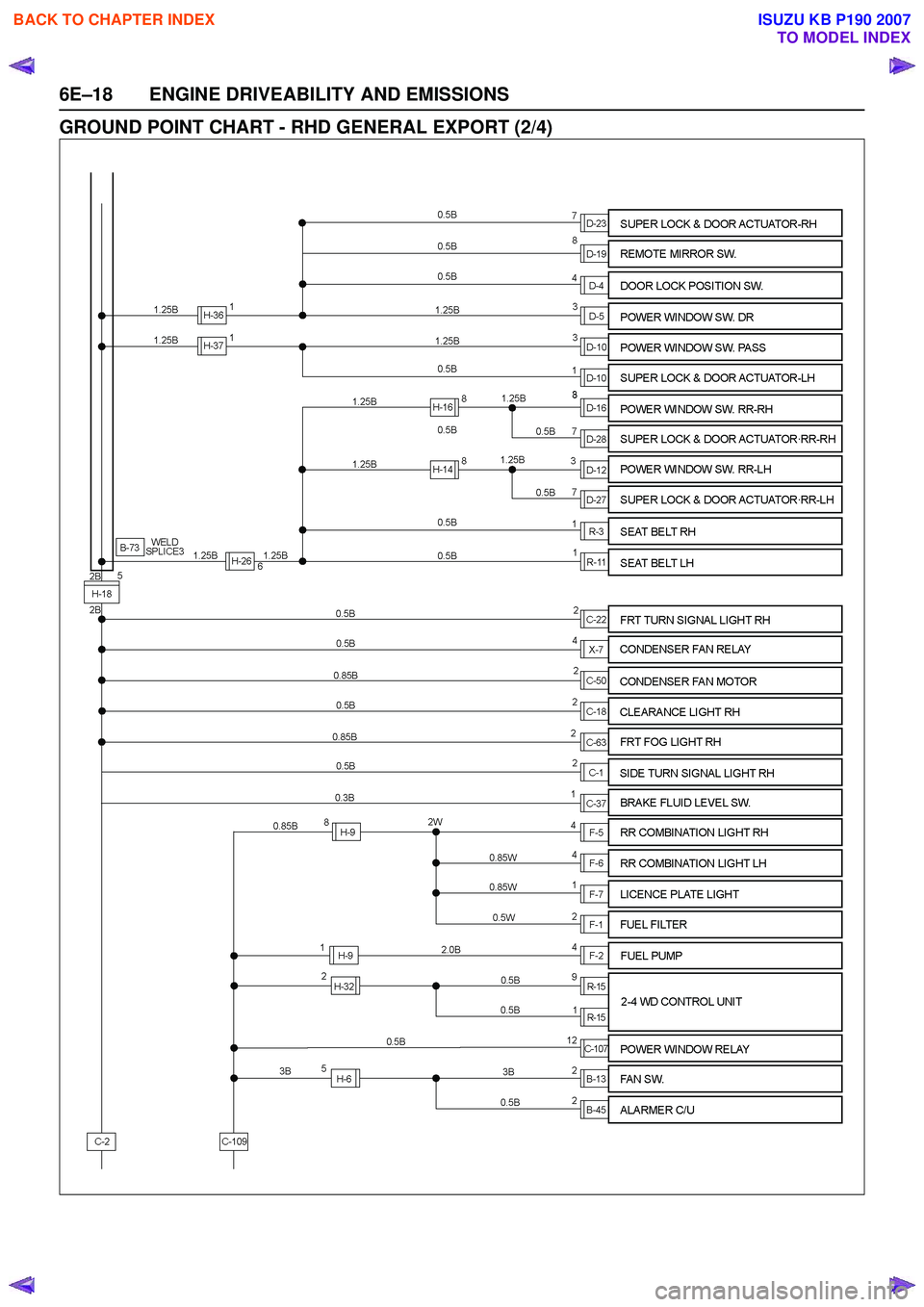

GROUND POINT CHART - RHD GENERAL EXPORT (2/4)

BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007

Page 2189 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ENGINE DRIVEABILITY AND EMISSIONS 6E–19

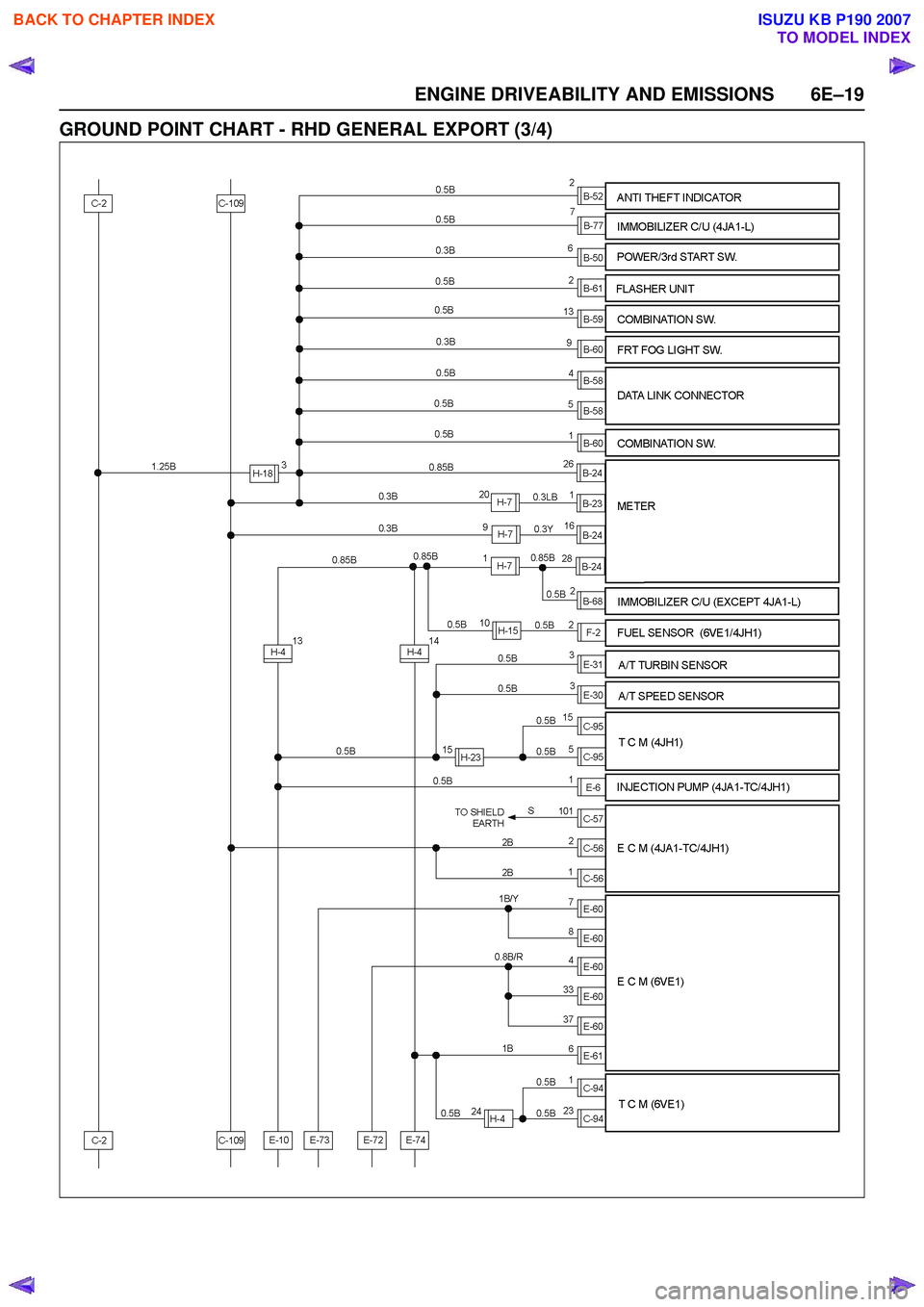

GROUND POINT CHART - RHD GENERAL EXPORT (3/4)

BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007

Page 2190 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 6E–20 ENGINE DRIVEABILITY AND EMISSIONS
GROUND POINT CHART - RHD GENERAL EXPORT (4/4)

BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007

Page 2191 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ENGINE DRIVEABILITY AND EMISSIONS 6E–21

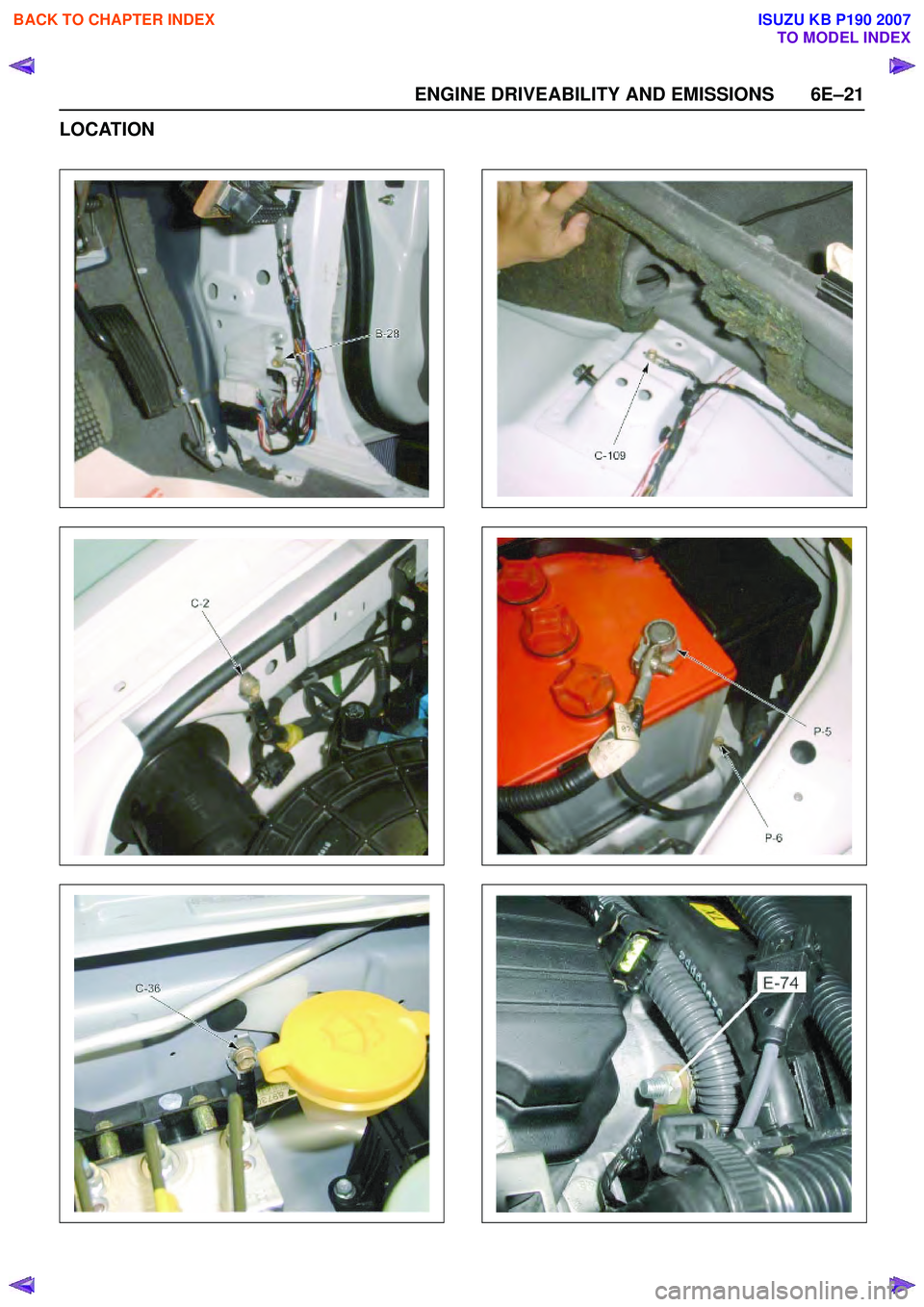

LOCATION

BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007

Page 2192 of 6020

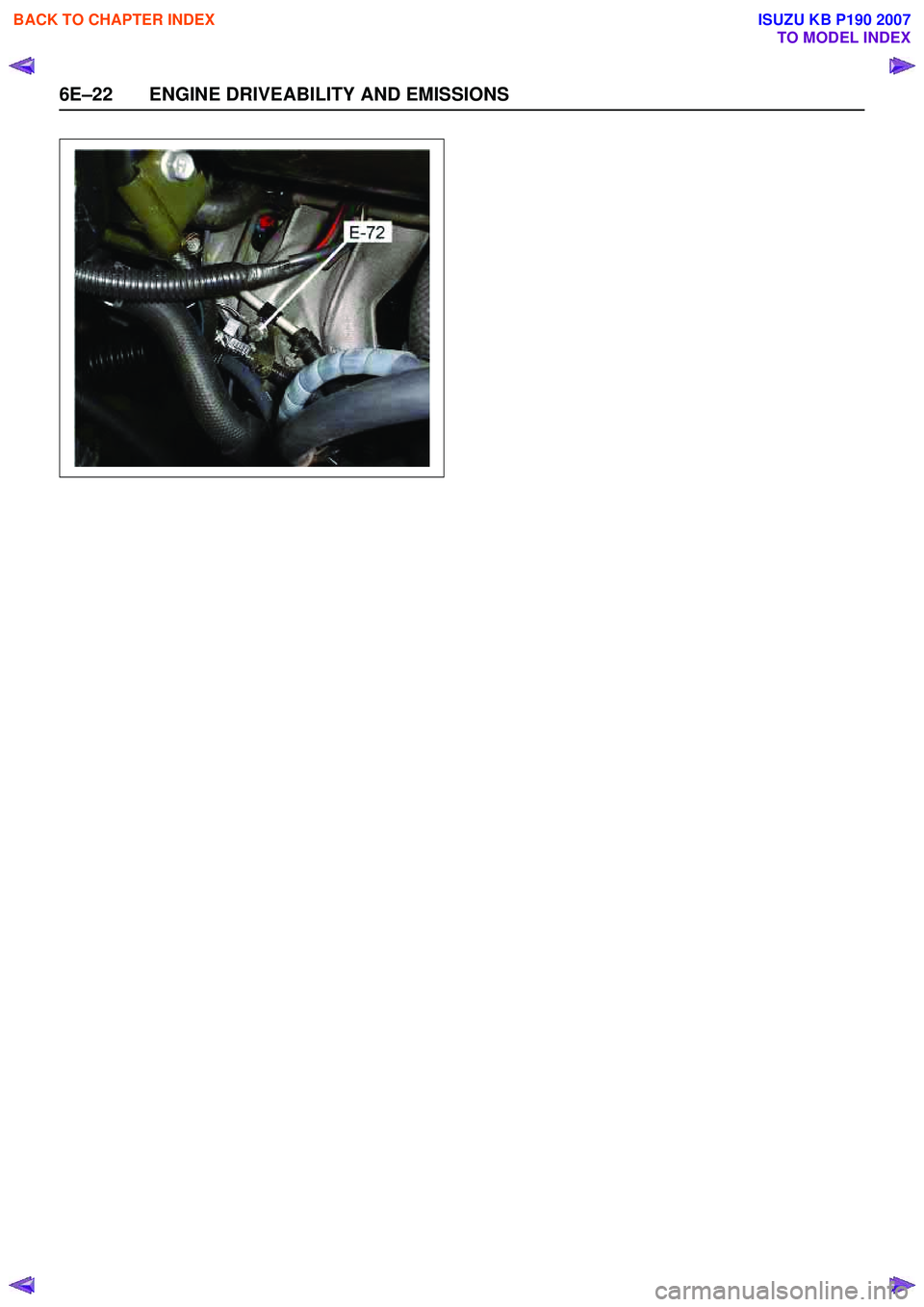

ISUZU KB P190 2007  Workshop Repair Manual 6E–22 ENGINE DRIVEABILITY AND EMISSIONS

BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007
