2007 ISUZU KB P190 Workshop Repair Manual

Page 4977 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-39

FUSE BLOCK CIRCUIT 4JJ1-TC/4JK1-TC (RHD) SOUTH AFRICA Sheet 1/2



RTW 78AXF020201

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 4978 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-40  ELECTRICAL-BODY AND CHASSIS

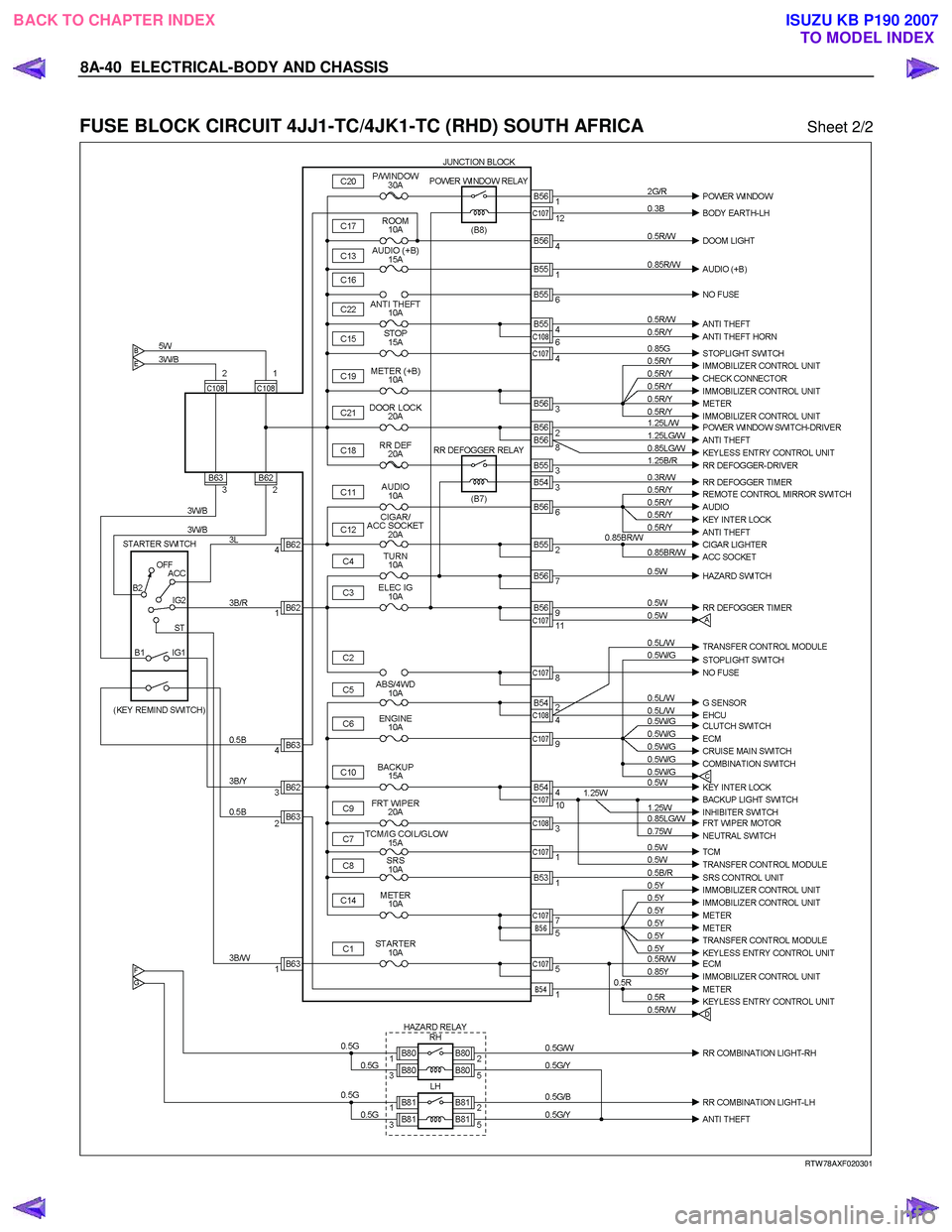

FUSE BLOCK CIRCUIT 4JJ1-TC/4JK1-TC (RHD) SOUTH AFRICA Sheet 2/2



RTW 78AXF020301

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 4979 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-41

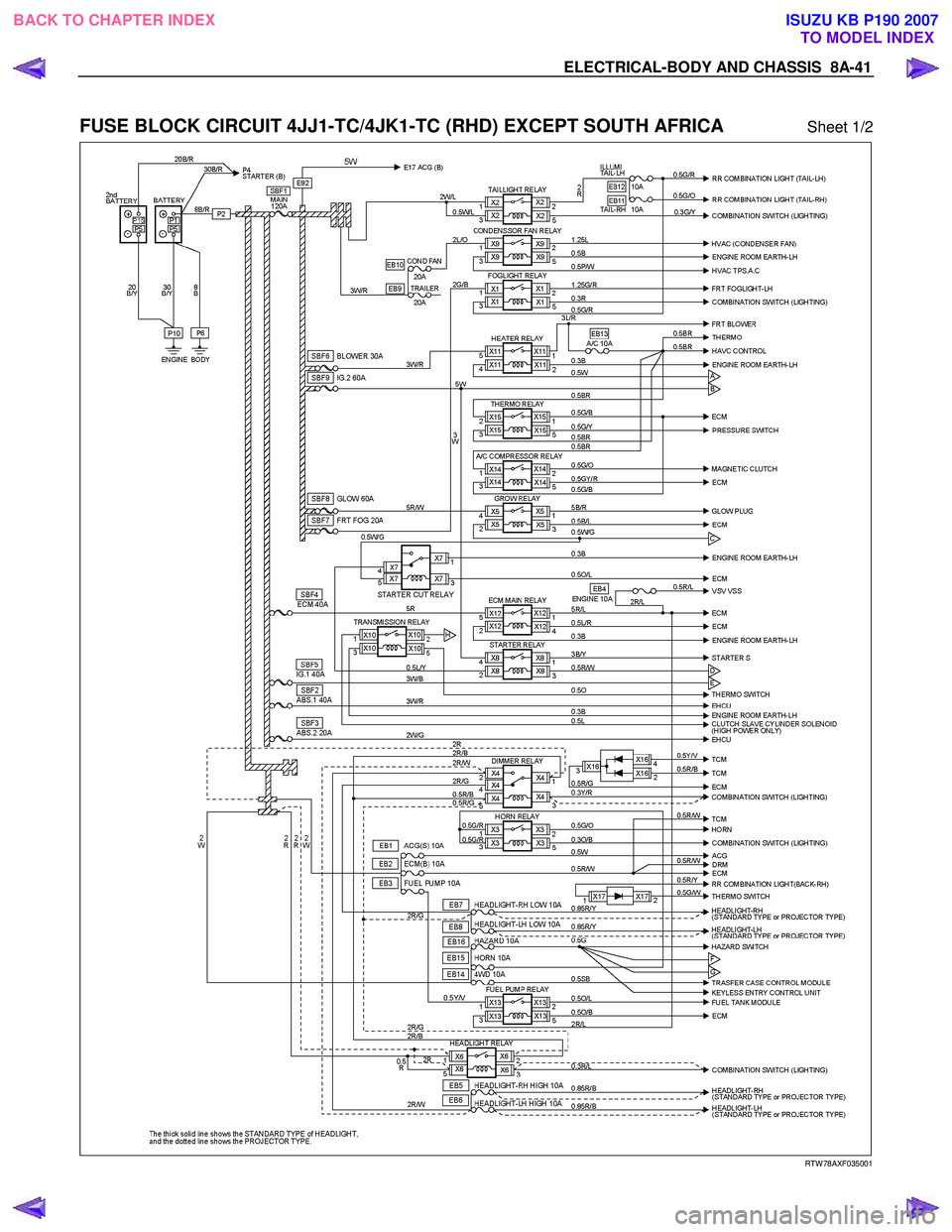

FUSE BLOCK CIRCUIT 4JJ1-TC/4JK1-TC (RHD) EXCEPT SOUTH AFRICA Sheet 1/2


RTW 78AXF035001

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 4980 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-42  ELECTRICAL-BODY AND CHASSIS

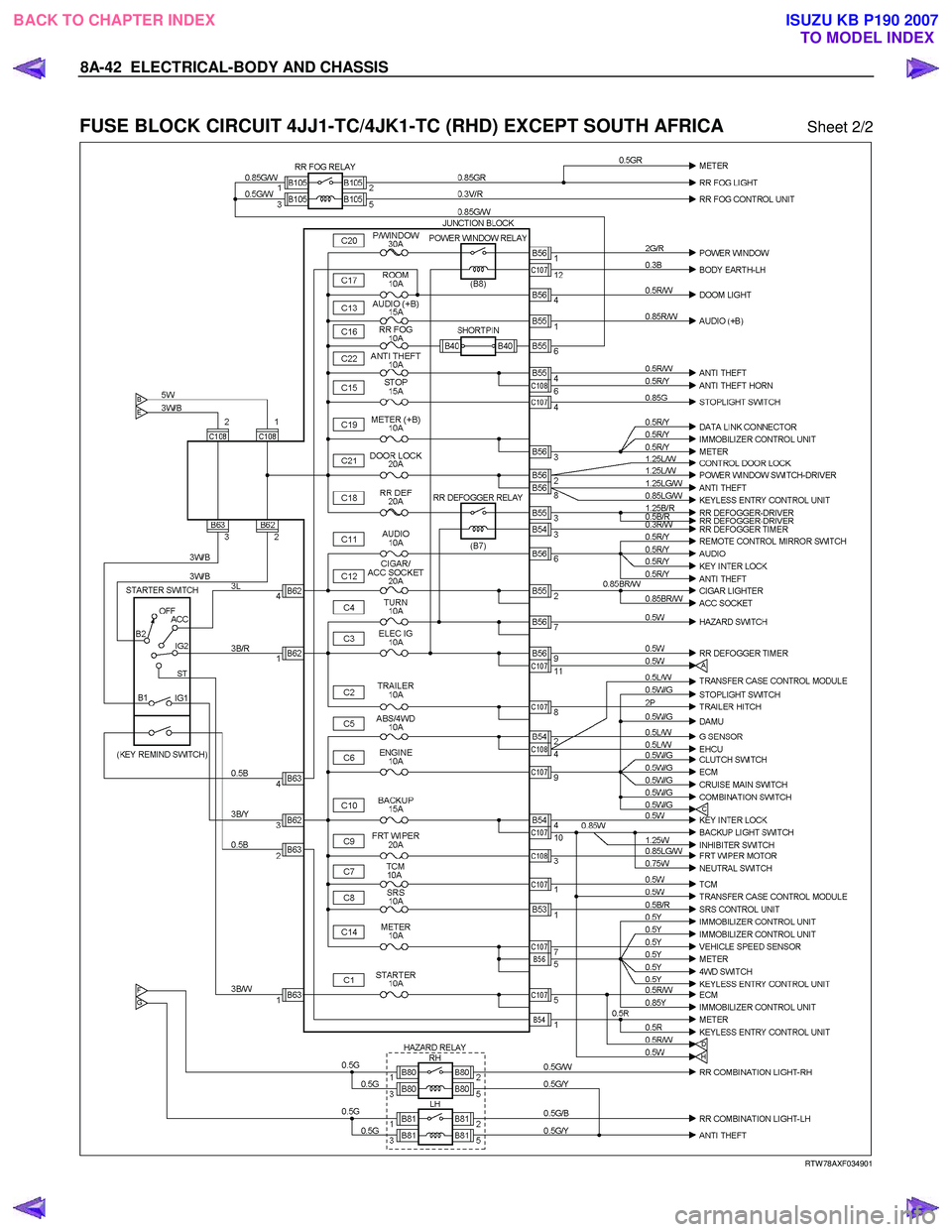

FUSE BLOCK CIRCUIT 4JJ1-TC/4JK1-TC (RHD) EXCEPT SOUTH AFRICA Sheet 2/2


RTW 78AXF034901

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 4981 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-43

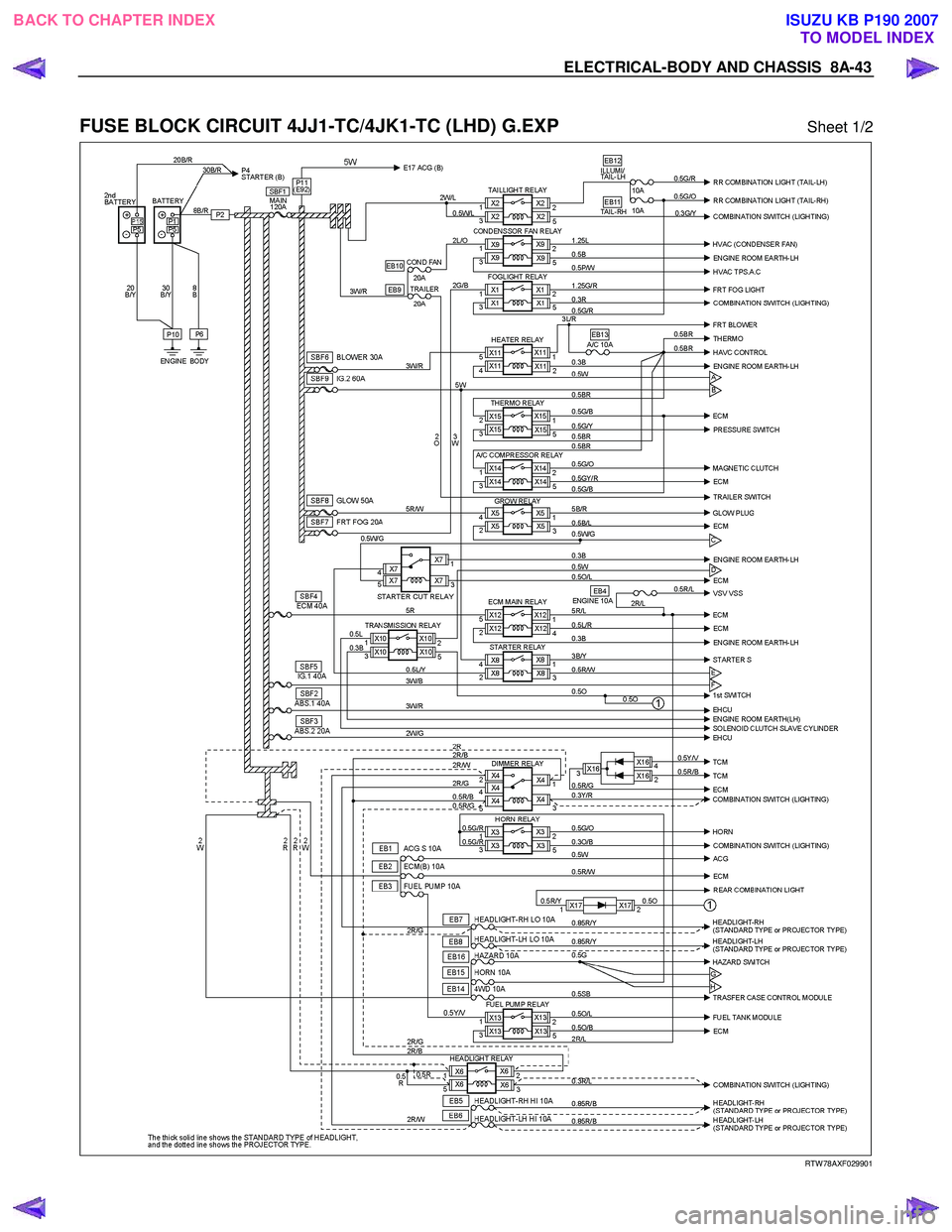

FUSE BLOCK CIRCUIT 4JJ1-TC/4JK1-TC (LHD) G.EXP  Sheet 1/2


RTW 78AXF029901

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 4982 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-44  ELECTRICAL-BODY AND CHASSIS

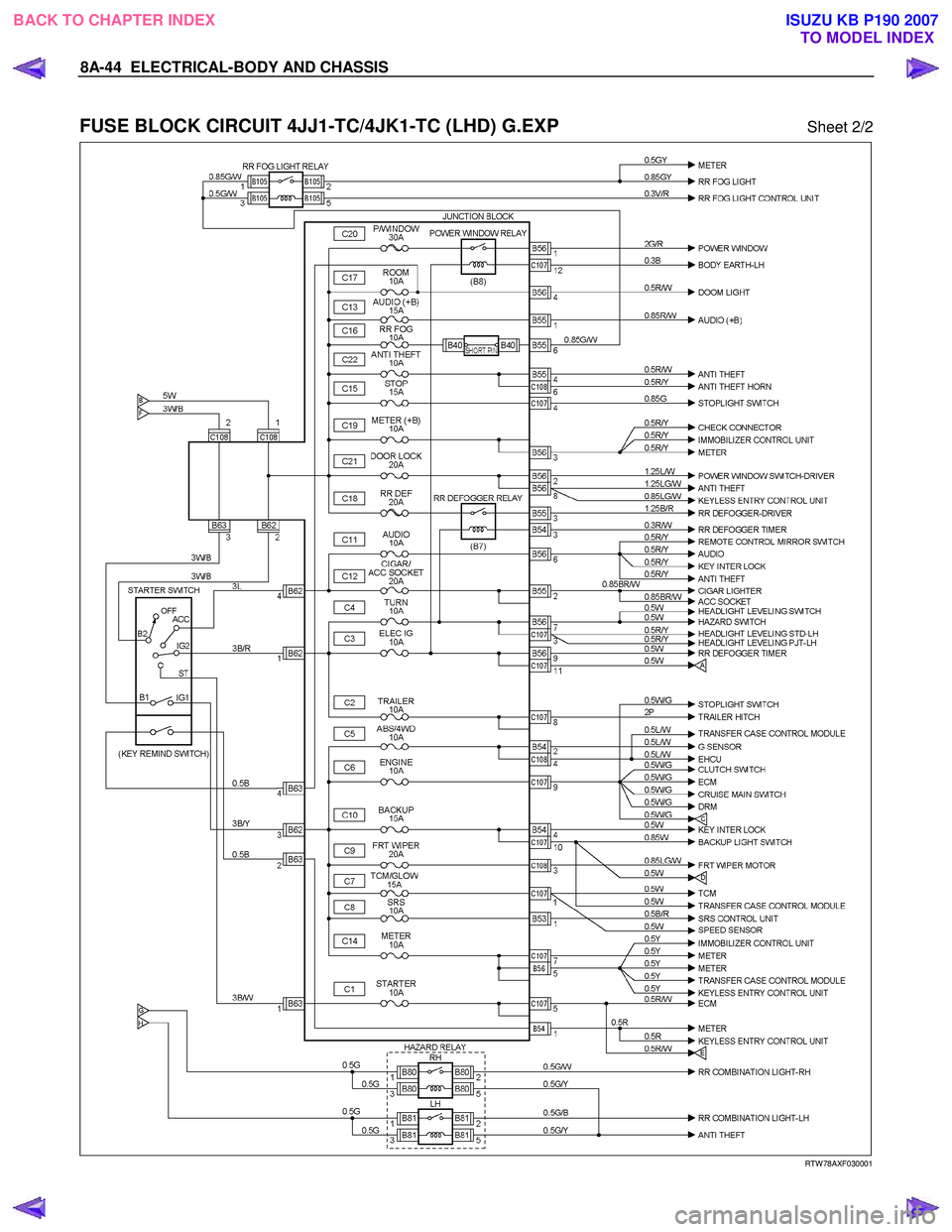

FUSE BLOCK CIRCUIT 4JJ1-TC/4JK1-TC (LHD) G.EXP Sheet 2/2


RTW 78AXF030001

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 4983 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-45

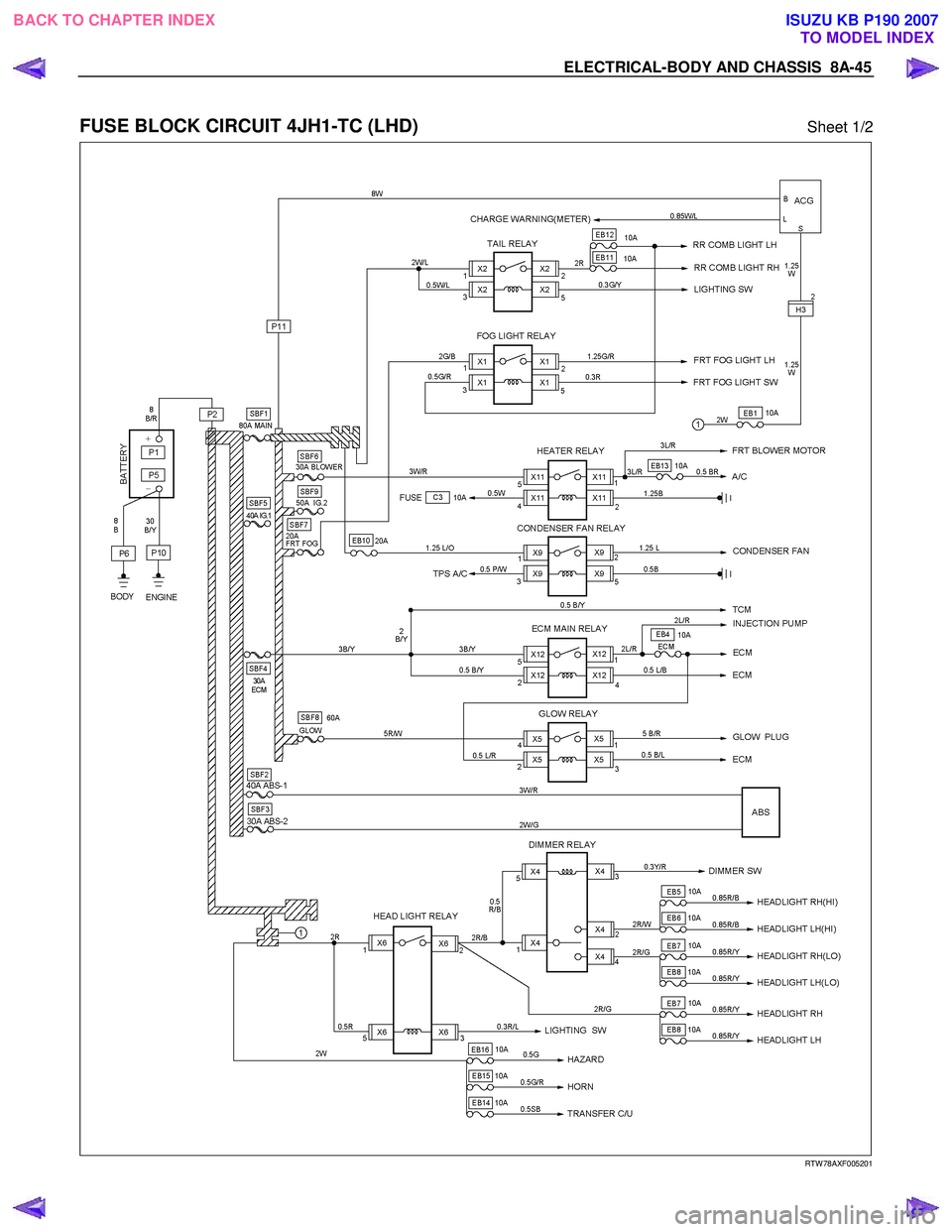

FUSE BLOCK CIRCUIT 4JH1-TC (LHD) Sheet 1/2




RTW 78AXF005201

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 4984 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-46  ELECTRICAL-BODY AND CHASSIS

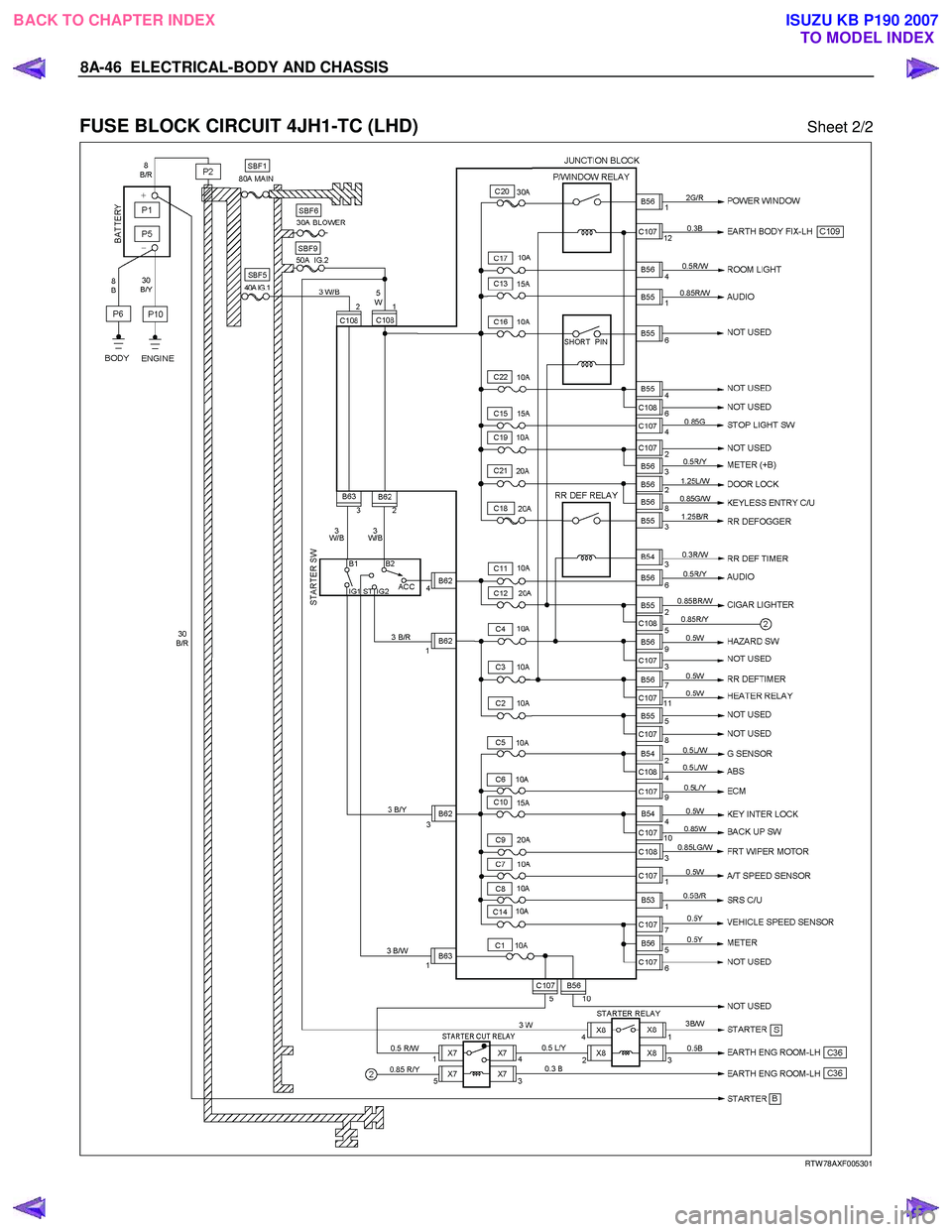

FUSE BLOCK CIRCUIT 4JH1-TC (LHD) Sheet 2/2


RTW 78AXF005301

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
