ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-87

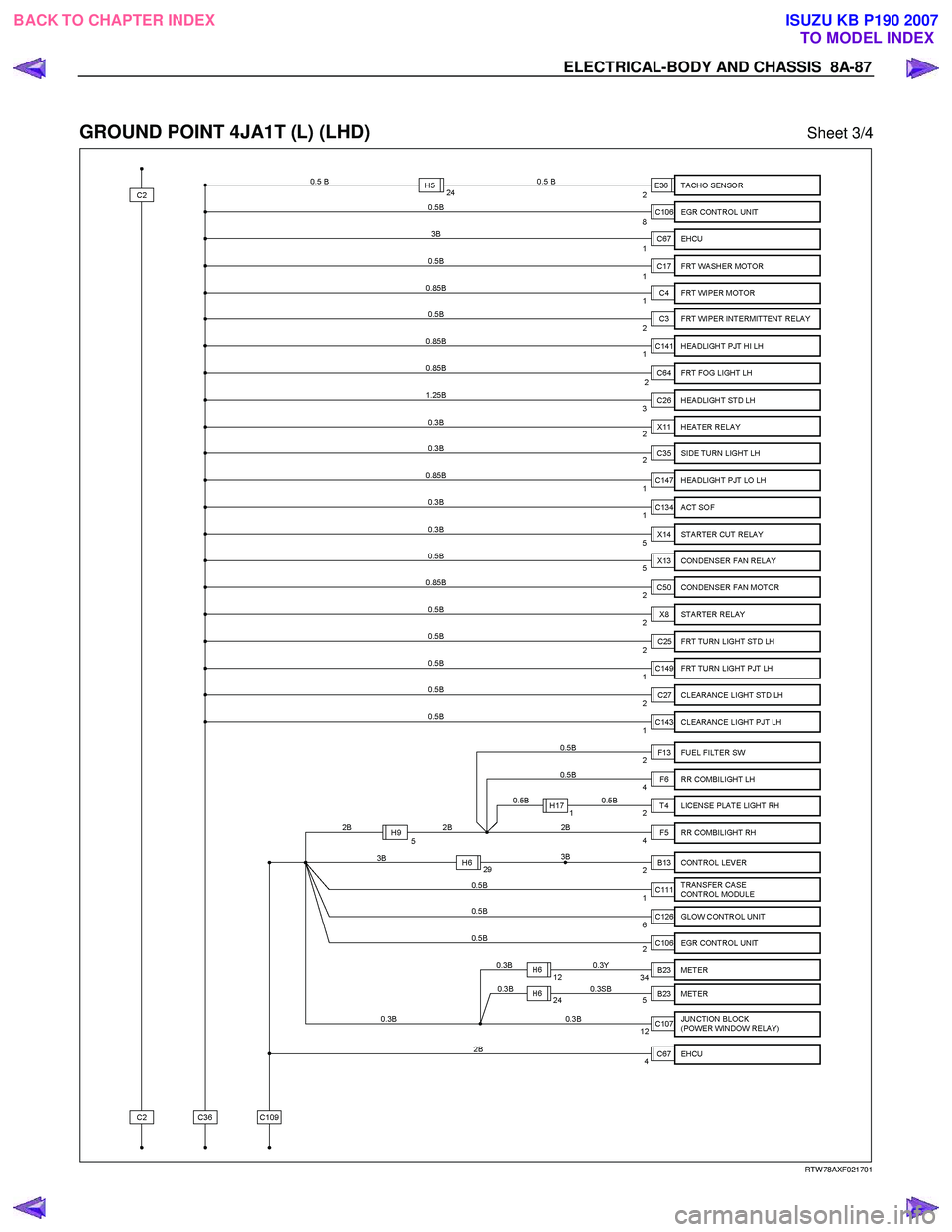

GROUND POINT 4JA1T (L) (LHD) Sheet 3/4




RTW 78AXF021701

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5026 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-88  ELECTRICAL-BODY AND CHASSIS

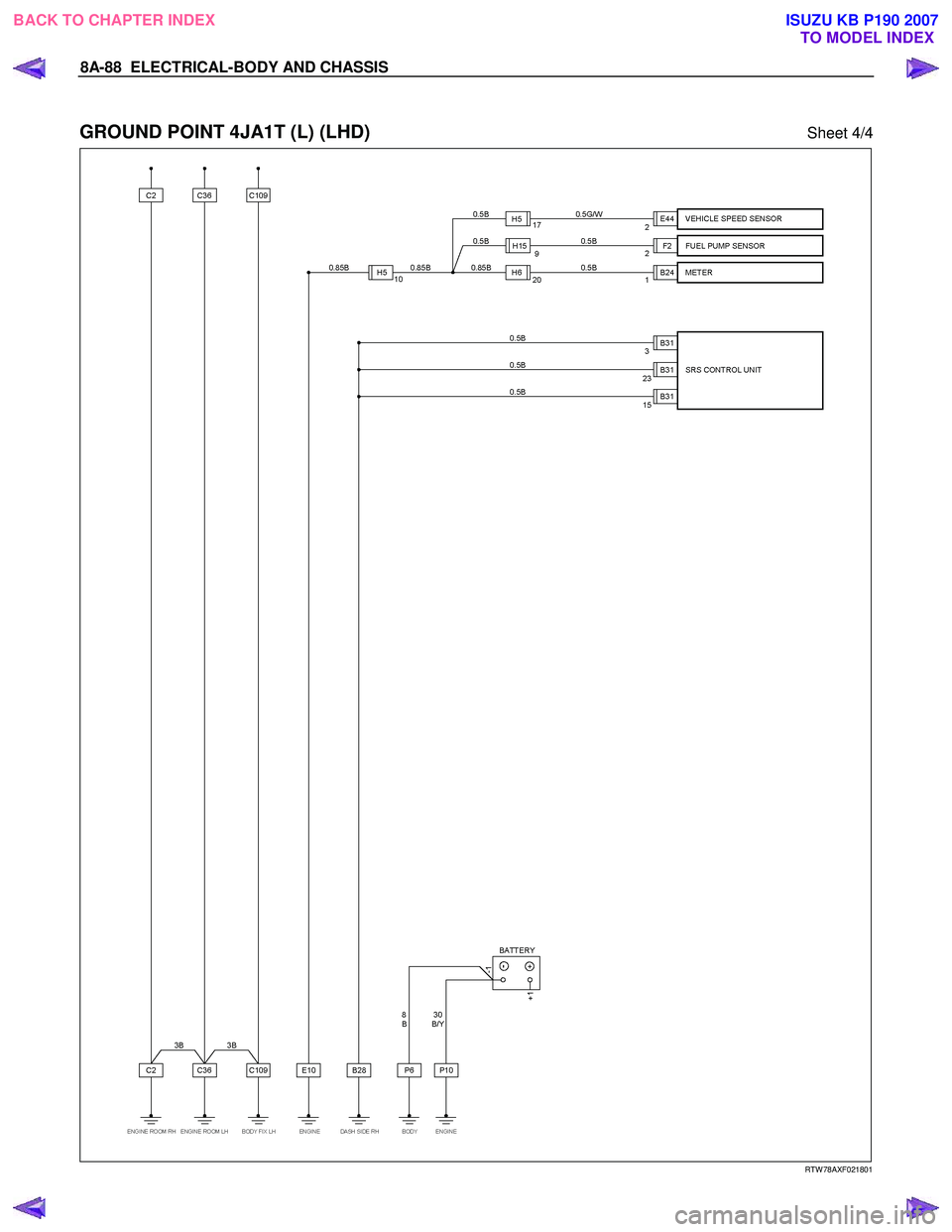

GROUND POINT 4JA1T (L) (LHD) Sheet 4/4





RTW 78AXF021801

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5027 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-89

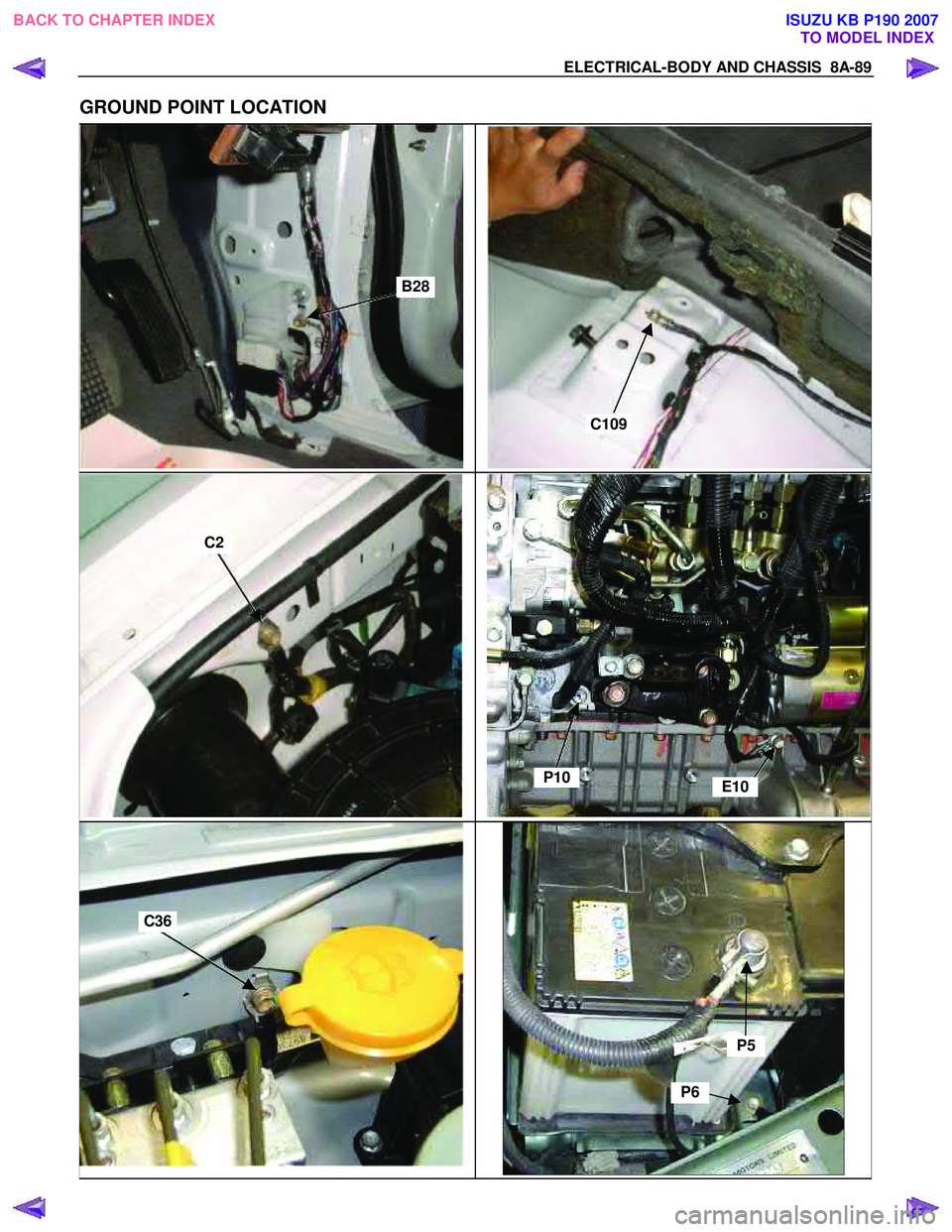

GROUND POINT LOCATION


P5
P6
E10 P10
C109
B28
C2
C36

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5028 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-90  ELECTRICAL-BODY AND CHASSIS

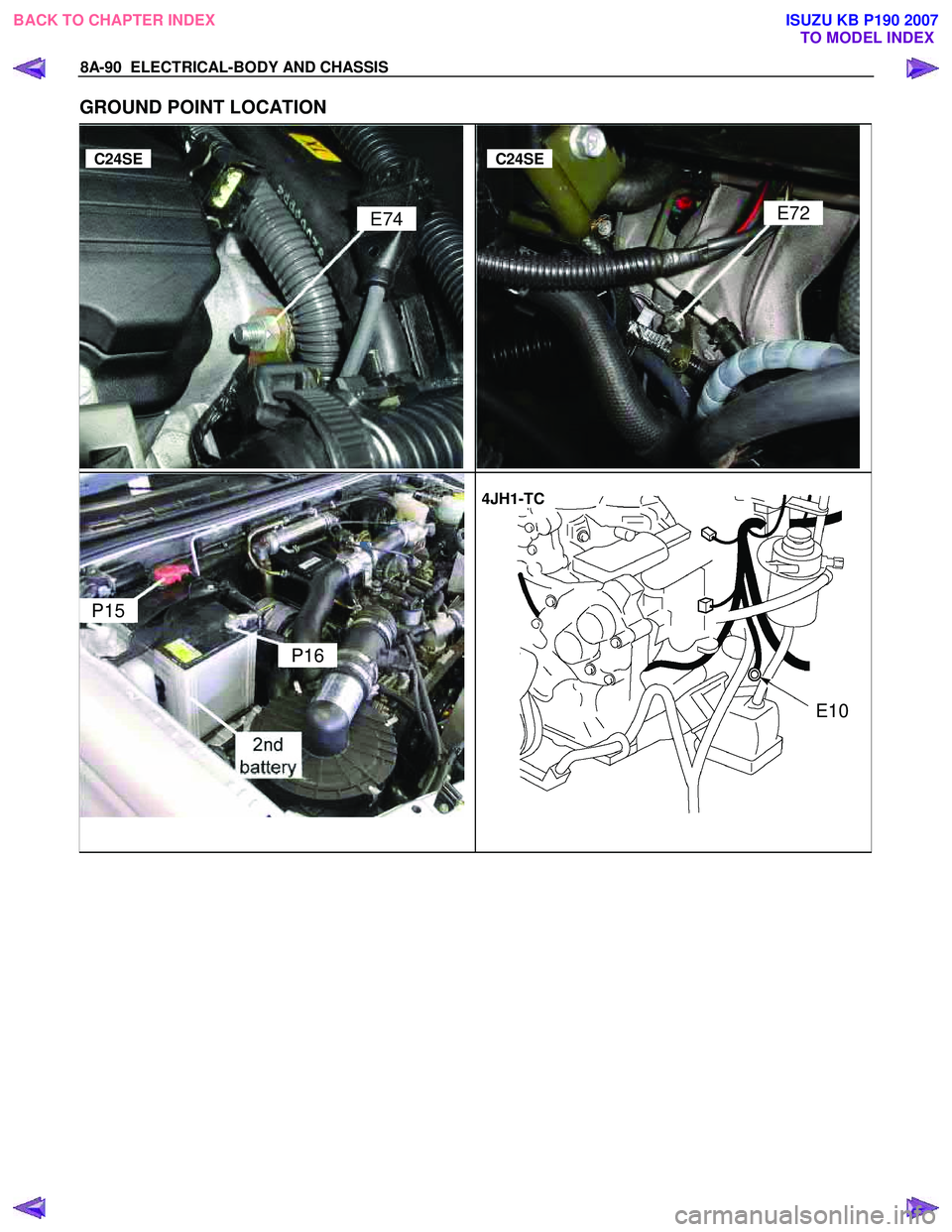

GROUND POINT LOCATION


C24SE C24SE
4JH1-TC
E74E72
P15
P16
E10


BACK TO CHAPTER INDEXTO MODEL INDEXISUZU KB P190 2007

Page 5029 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-91

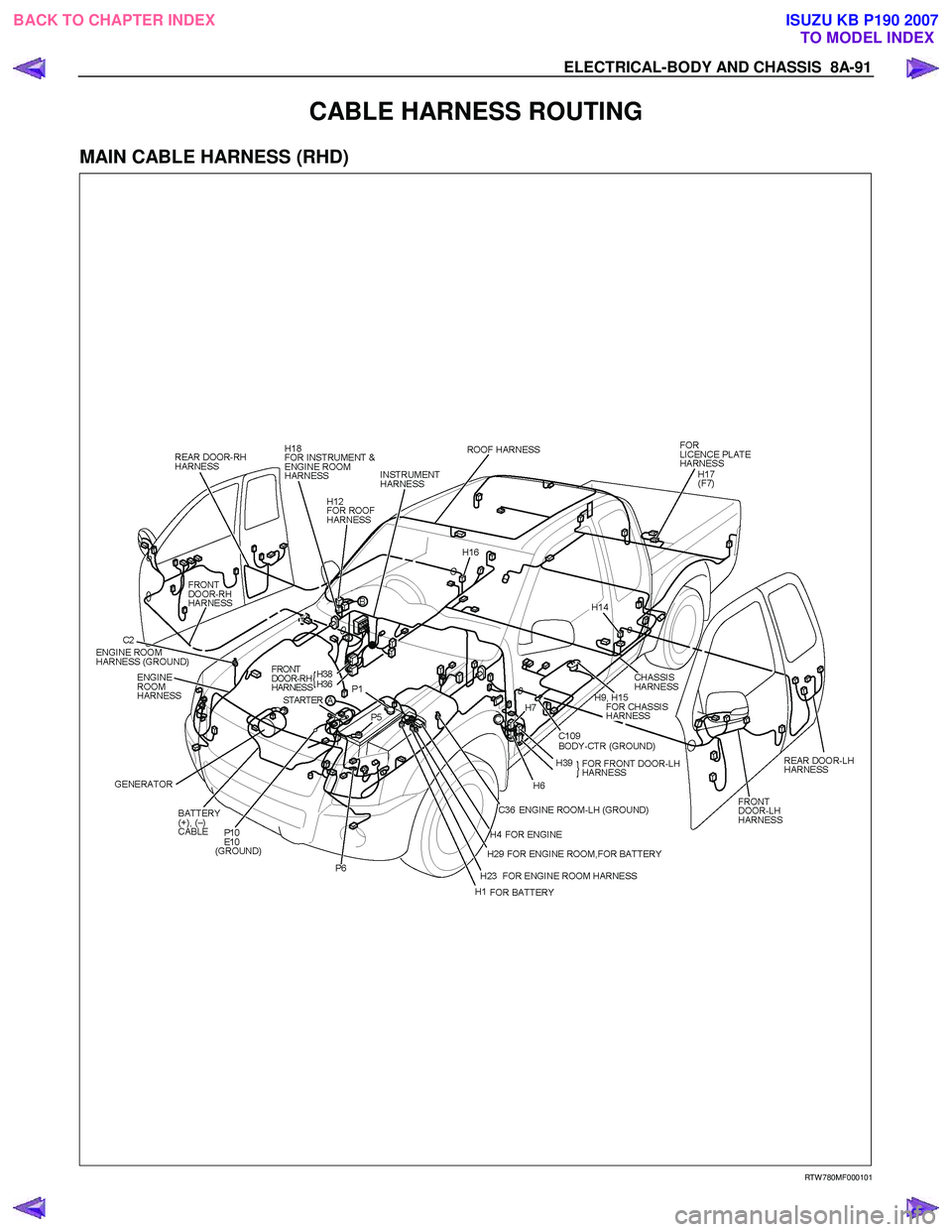

CABLE HARNESS ROUTING
MAIN CABLE HARNESS (RHD)















RTW 780MF000101

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5030 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-92  ELECTRICAL-BODY AND CHASSIS

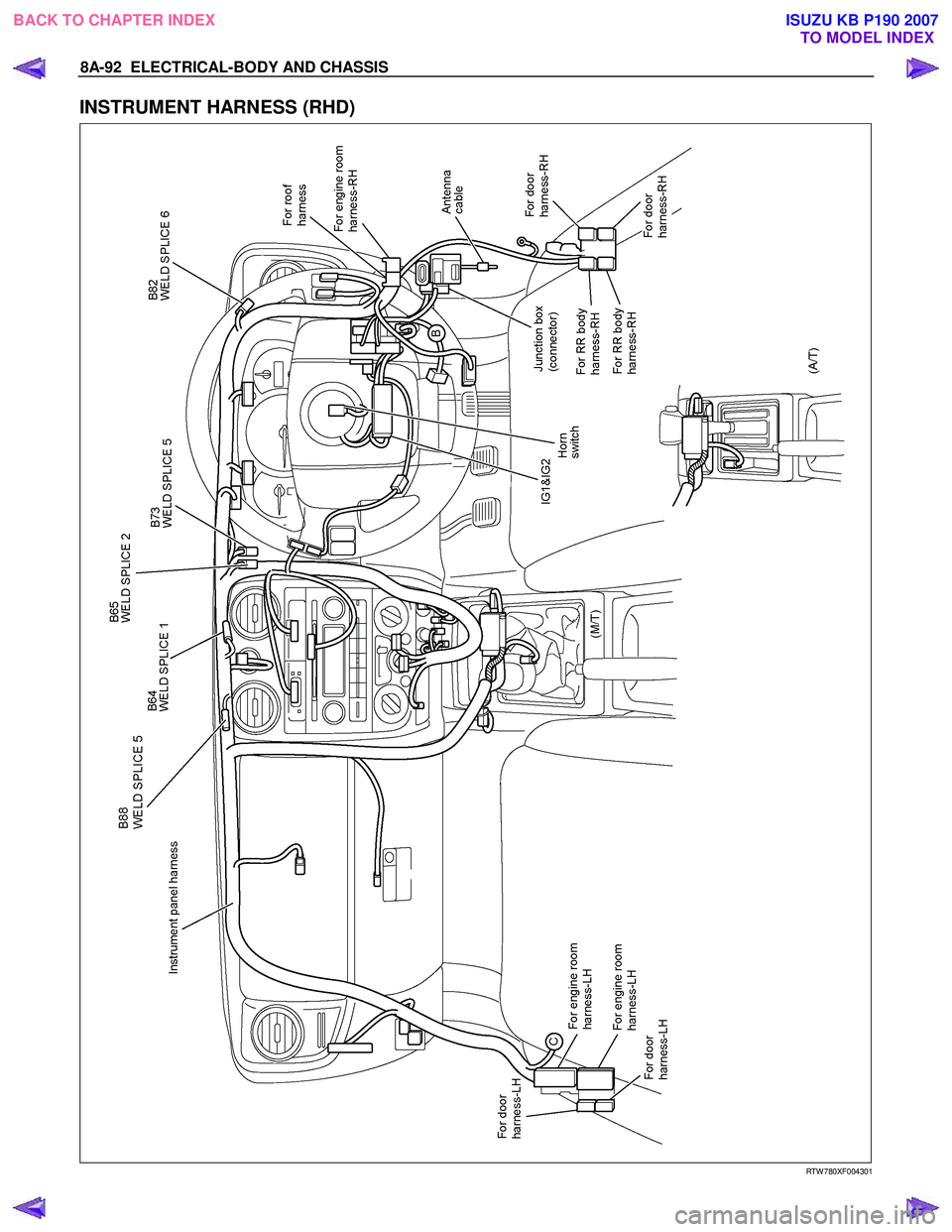

INSTRUMENT HARNESS (RHD)




RTW 780XF004301

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5031 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-93

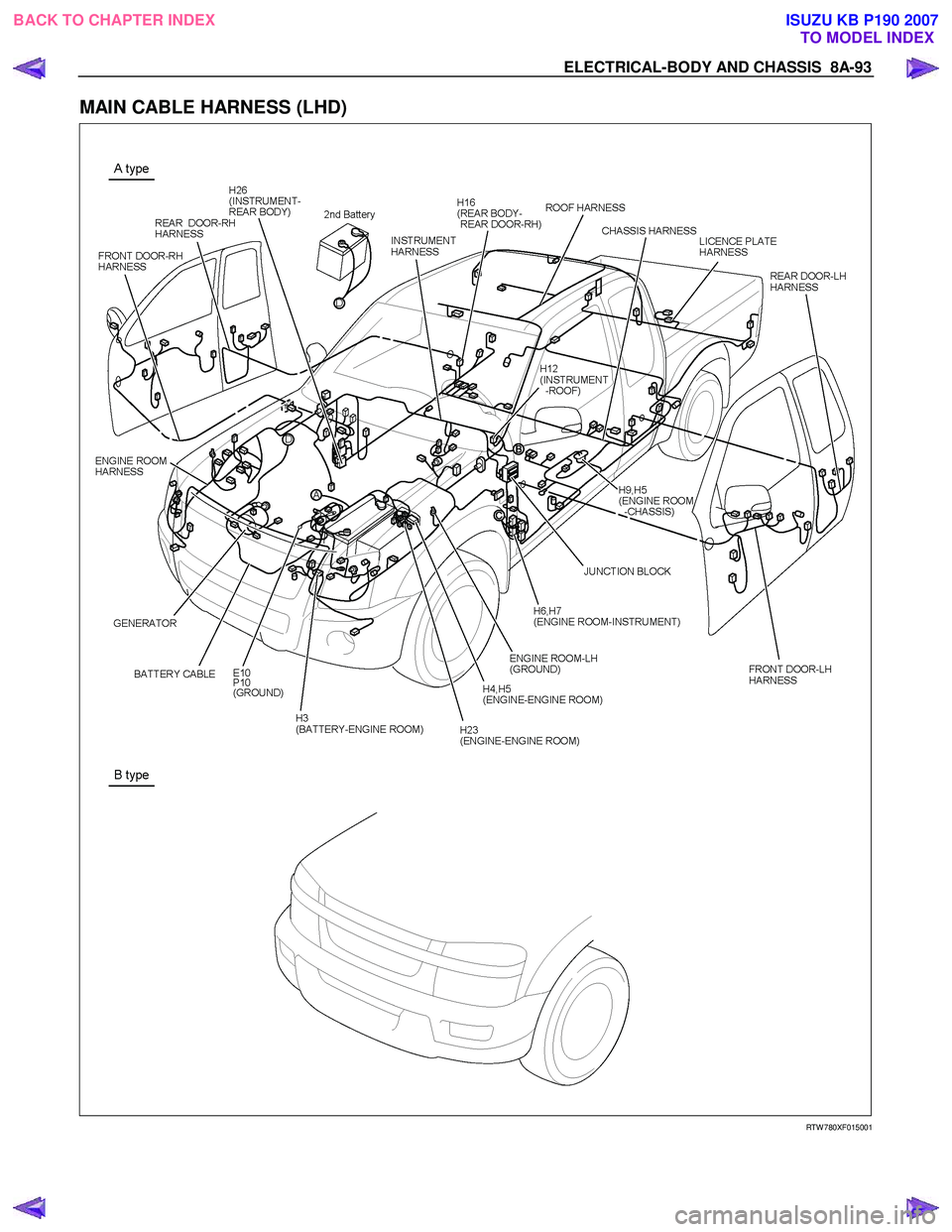

MAIN CABLE HARNESS (LHD)




RTW 780XF015001

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5032 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-94  ELECTRICAL-BODY AND CHASSIS

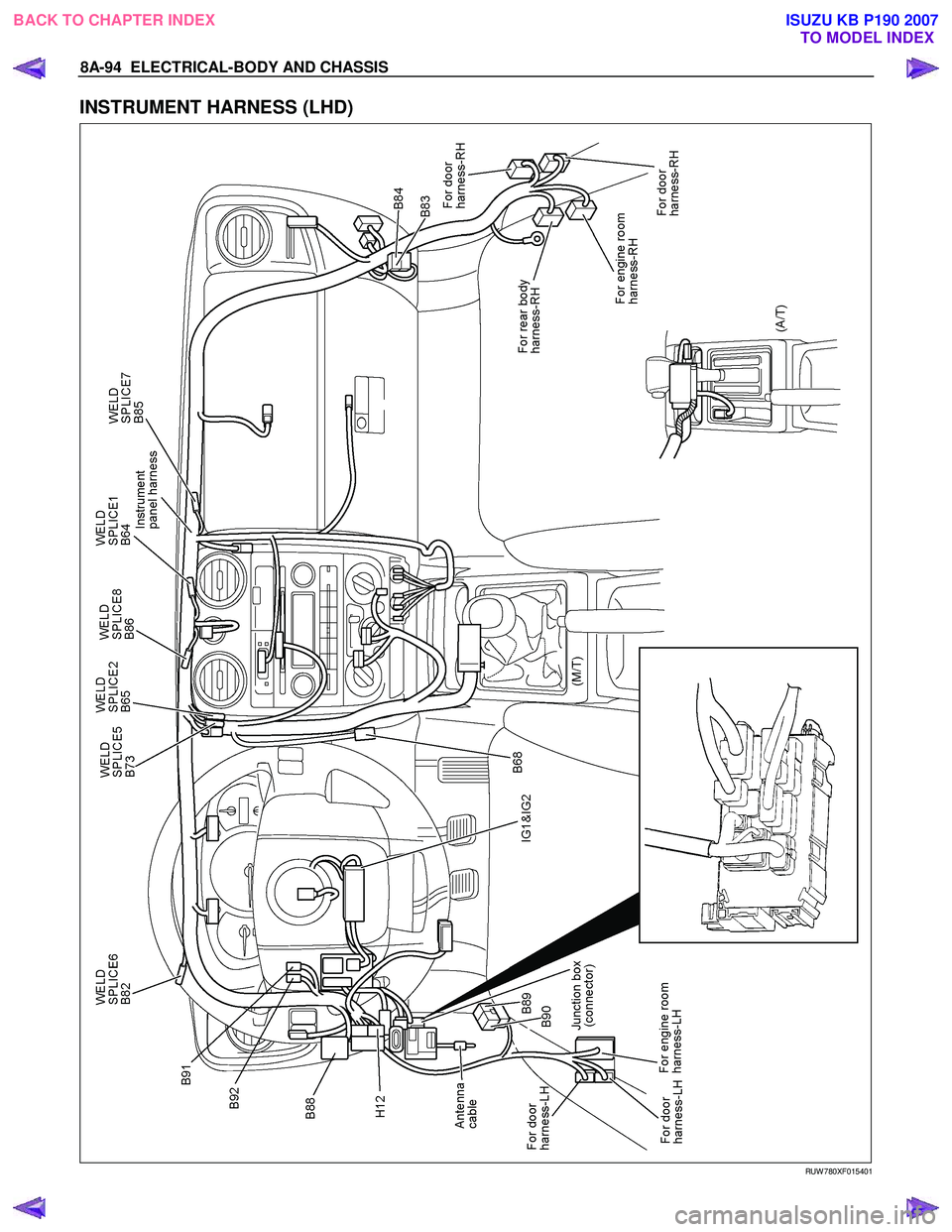

INSTRUMENT HARNESS (LHD)
