2007 ISUZU KB P190 Workshop Repair Manual

Page 5457 of 6020

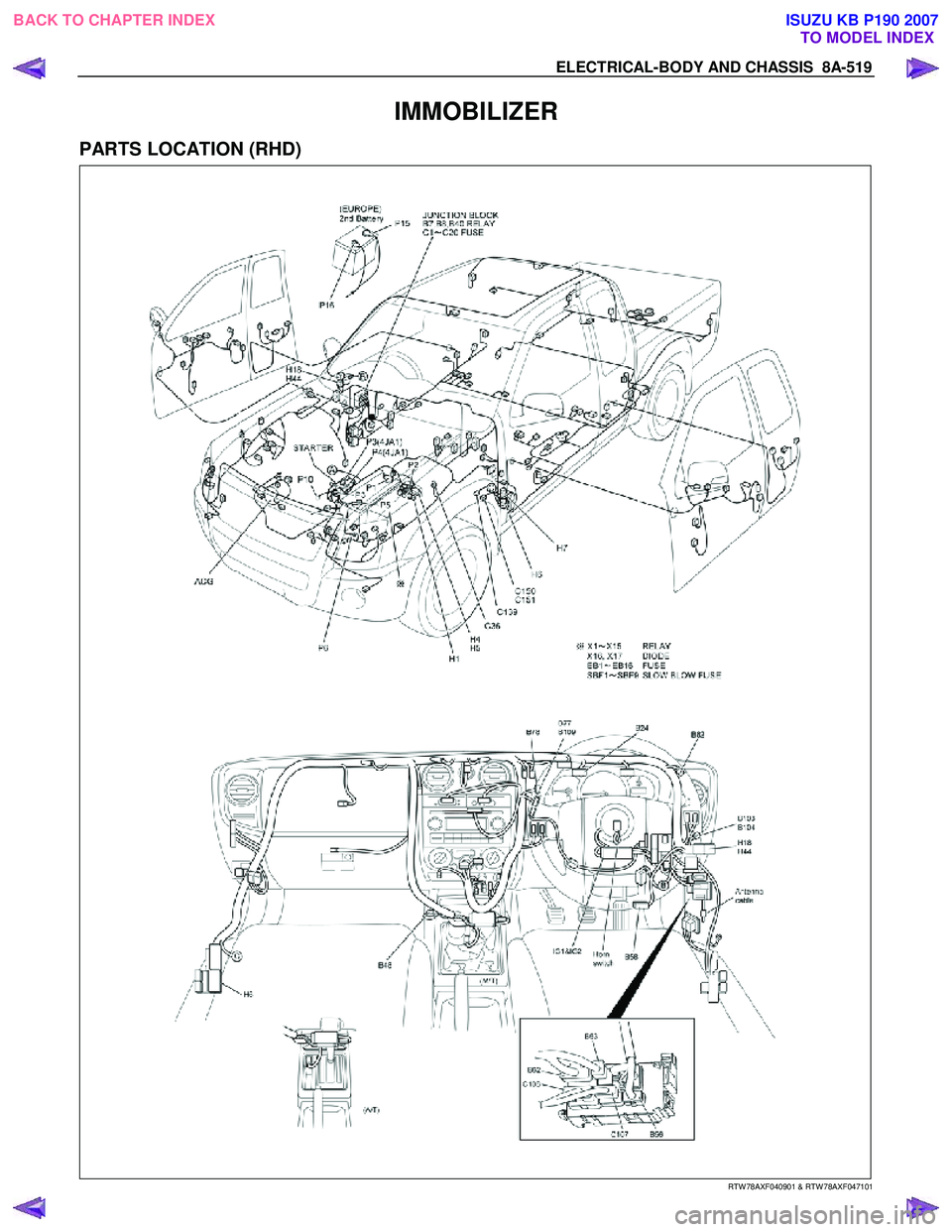

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-519
IMMOBILIZER
PARTS LOCATION (RHD)







RTW 78AXF040901 & RTW 78AXF047101

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5458 of 6020

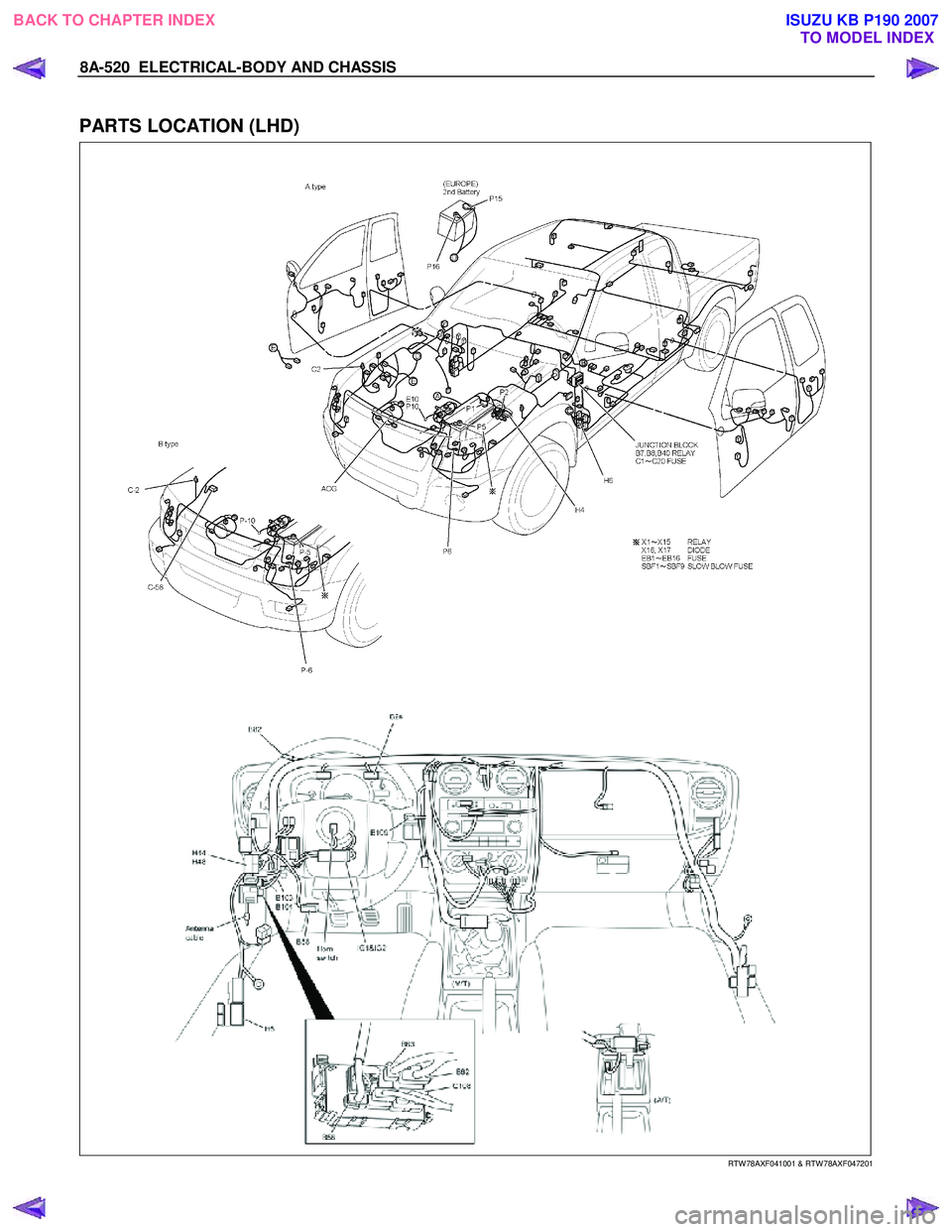

ISUZU KB P190 2007  Workshop Repair Manual 8A-520  ELECTRICAL-BODY AND CHASSIS

PARTS LOCATION (LHD)






RTW 78AXF041001 & RTW 78AXF047201

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5459 of 6020

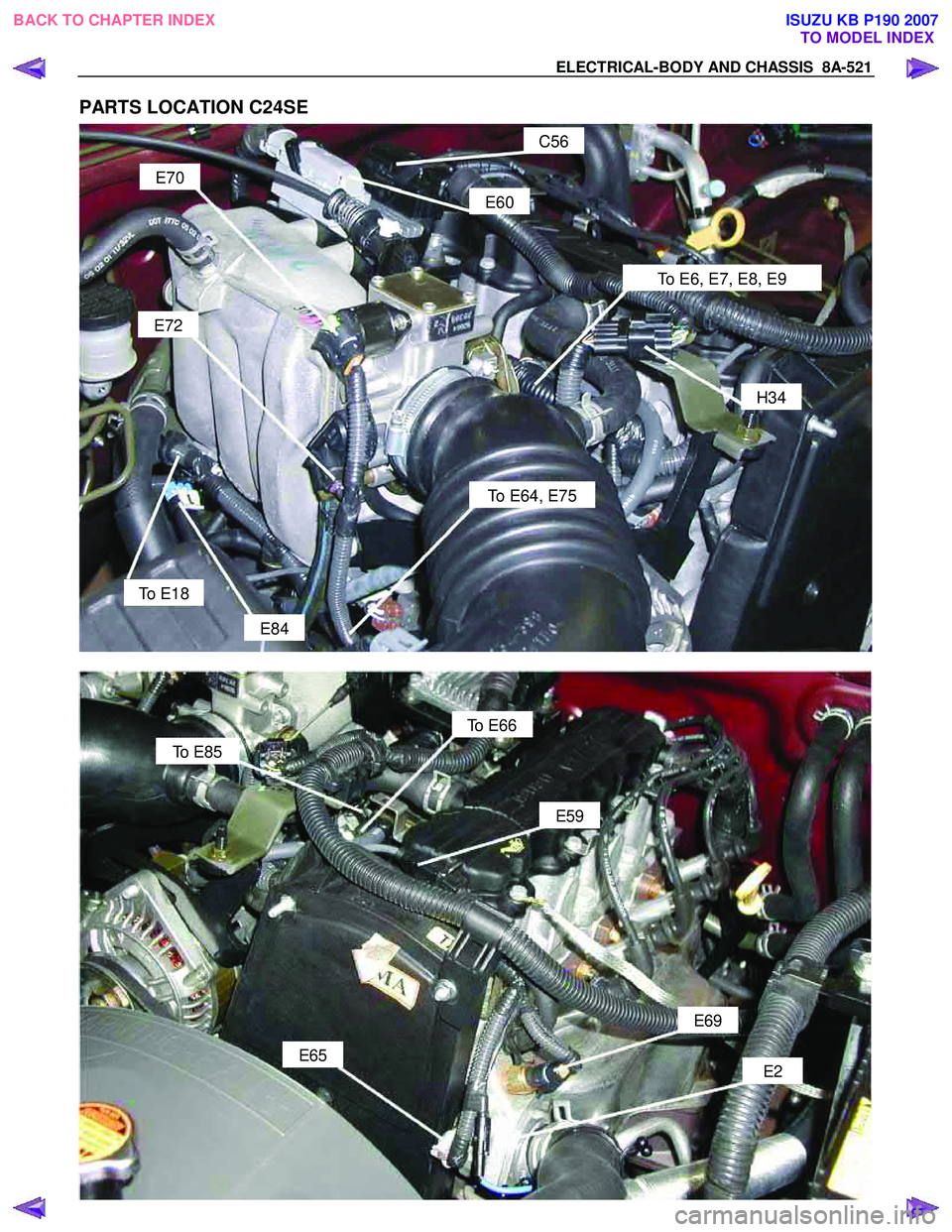

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-521
PARTS LOCATION C24SE
C56
To E6, E7, E8, E9
E60
H34
E70
To E64, E75
E72
To E18
E84



To E66
E59
To E85
E69
E65
E2


BACK TO CHAPTER INDEX
TO M

Page 5460 of 6020

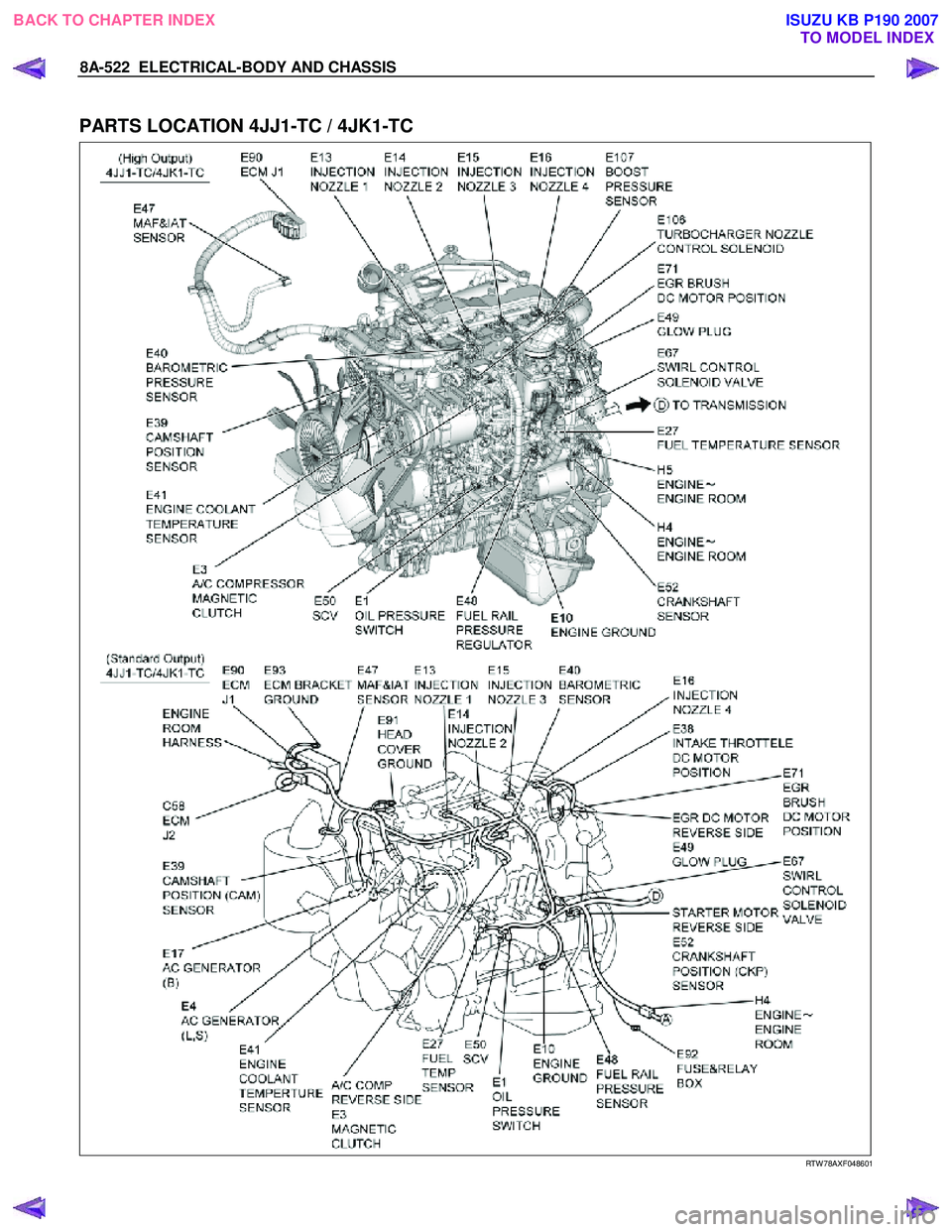

ISUZU KB P190 2007  Workshop Repair Manual 8A-522  ELECTRICAL-BODY AND CHASSIS

PARTS LOCATION 4JJ1-TC / 4JK1-TC

 RTW 78AXF048601

BACK TO CHAPTER INDEXTO MODEL INDEXISUZU KB P190 2007

Page 5461 of 6020

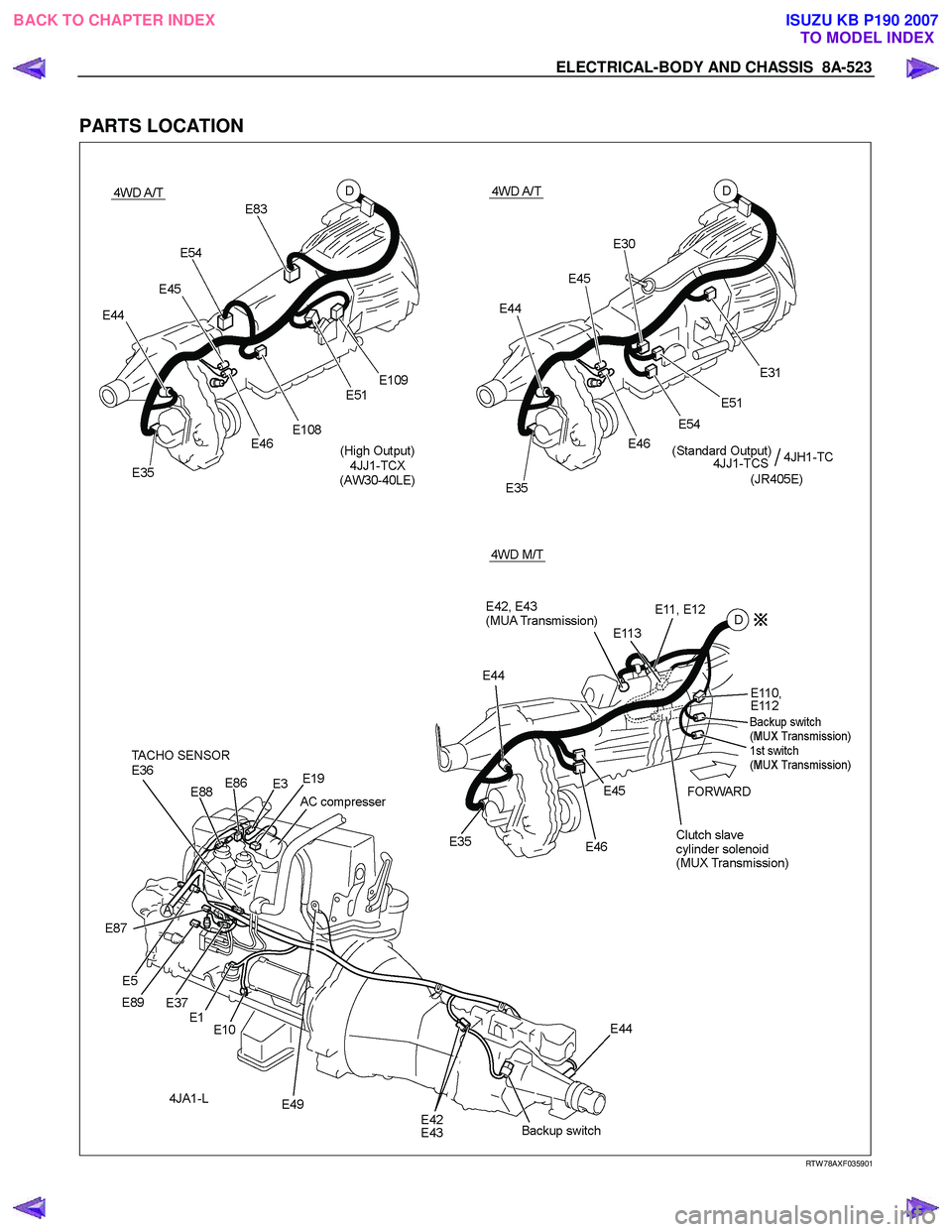

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-523

PARTS LOCATION



RTW 78AXF035901


BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5462 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-524  ELECTRICAL-BODY AND CHASSIS

CIRCUIT DIAGRAM C24SE


RTW 680XF014601

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5463 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-525

CIRCUIT DIAGRAM HFV6 (RHD)

 RTW 78AXF002001

BACK TO CHAPTER INDEXTO MODEL INDEXISUZU KB P190 2007

Page 5464 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-526  ELECTRICAL-BODY AND CHASSIS

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC (RHD) SOUTH AFRICA, (LHD) G.EXP, EXCEPT
RHD EUROPE

 RTW 78AXF018801

BACK TO CHAPTER INDEXTO MODEL INDEXISUZU KB P190 20
