INSPECTION AND REPAIR
R9 R10
R1 R6
DOOR SWITCH
Door Switch Connections
Connector
SW No.
R9
R10
R1 R6
position Terminal No.
1 Body Ground
PUSHED
RELEASED
W arning function Operational conditions
Key left in starter switch The buzzer sounds when both the key remind switch and the front door
switch-driver side are turned on.
To stop the sound of the buzzer, turn OFF the starter switch and remove the
key from the starter switch.
Lighting switch left on The buzzer sounds when the starter switch is turned from the “ON” to “OFF”
position while the lighting switch is ON position.
To stop the sound of the buzzer, turn OFF the lighting switch.
B62 B63
KEY REMIND SWITCH (STARTER
SWITCH)
Switch Connections
Connector
No. B63
Starter Terminal
switch key position No.
2 4
Removed
OFF
ACC Inserted
ON
START
LOCK
BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007
Page 5202 of 6020
8A-264 ELECTRICAL-BODY AND CHASSIS
WINDSHIELD WIPER AND WASHER

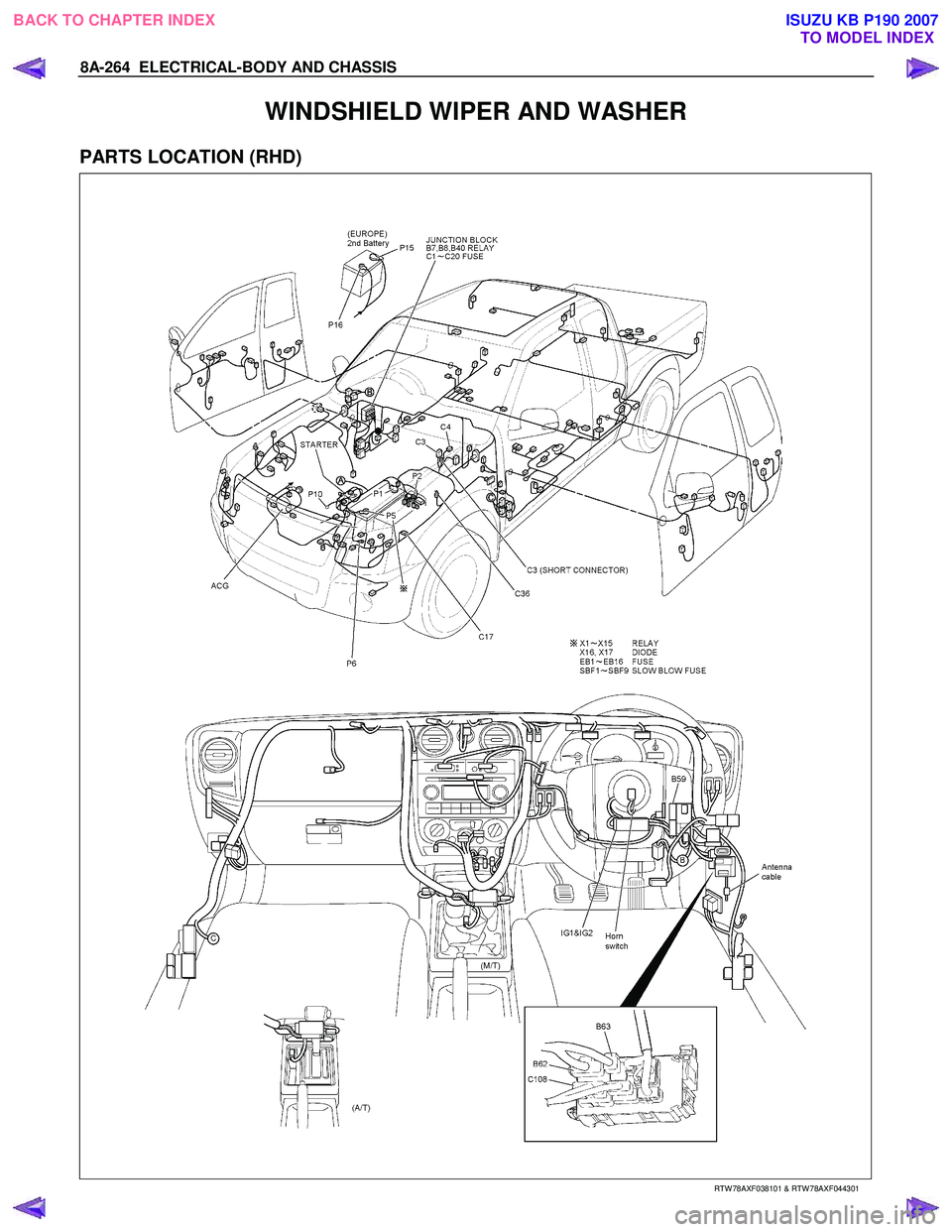

PARTS LOCATION (RHD)
RTW 78AXF038101 & RTW 78AXF044301
BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
Page 5203 of 6020
ELECTRICAL-BODY AND CHASSIS 8A-265

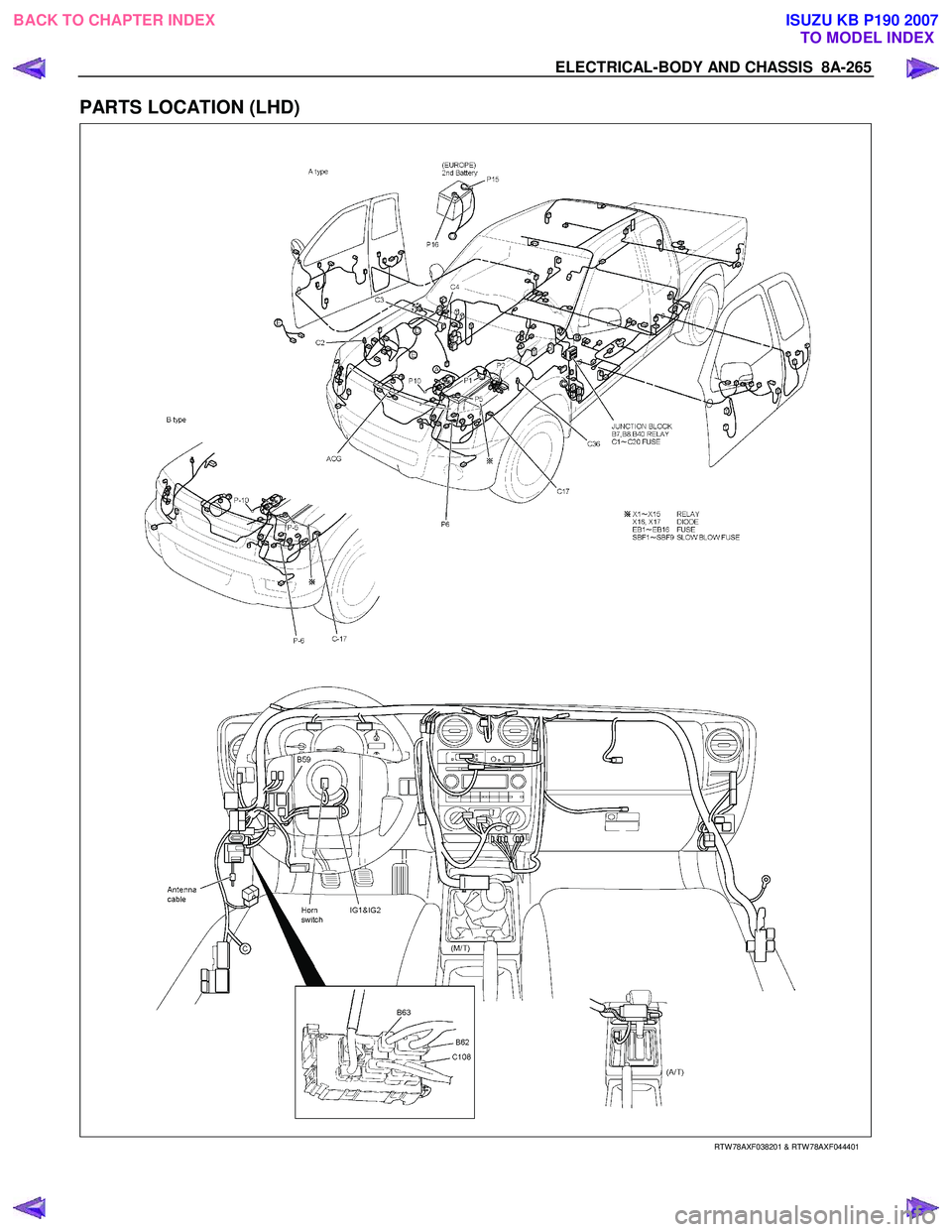

PARTS LOCATION (LHD)
