2007 ISUZU KB P190 Workshop Repair Manual

Page 5017 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-79

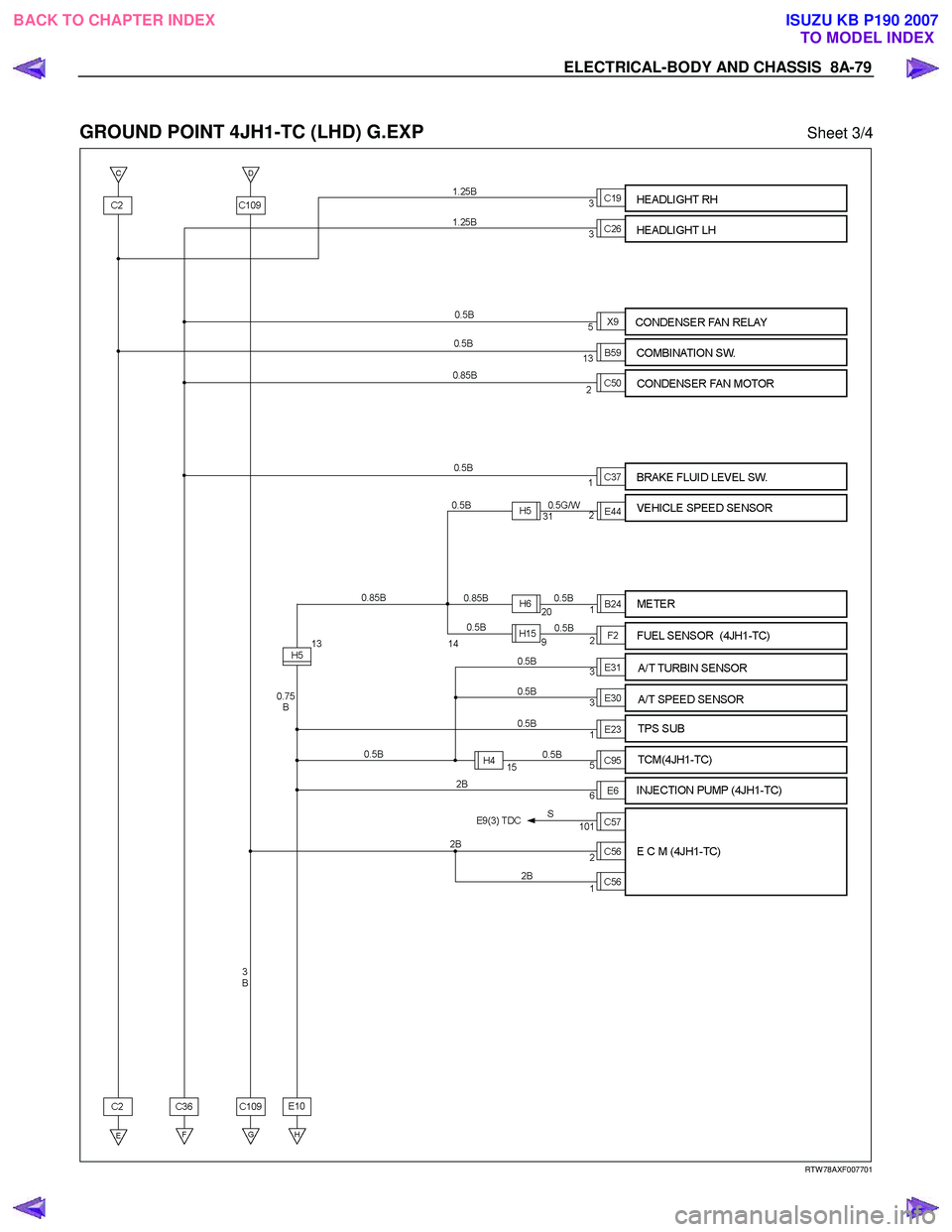

GROUND POINT 4JH1-TC (LHD) G.EXP Sheet 3/4




RTW 78AXF007701

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5018 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-80  ELECTRICAL-BODY AND CHASSIS

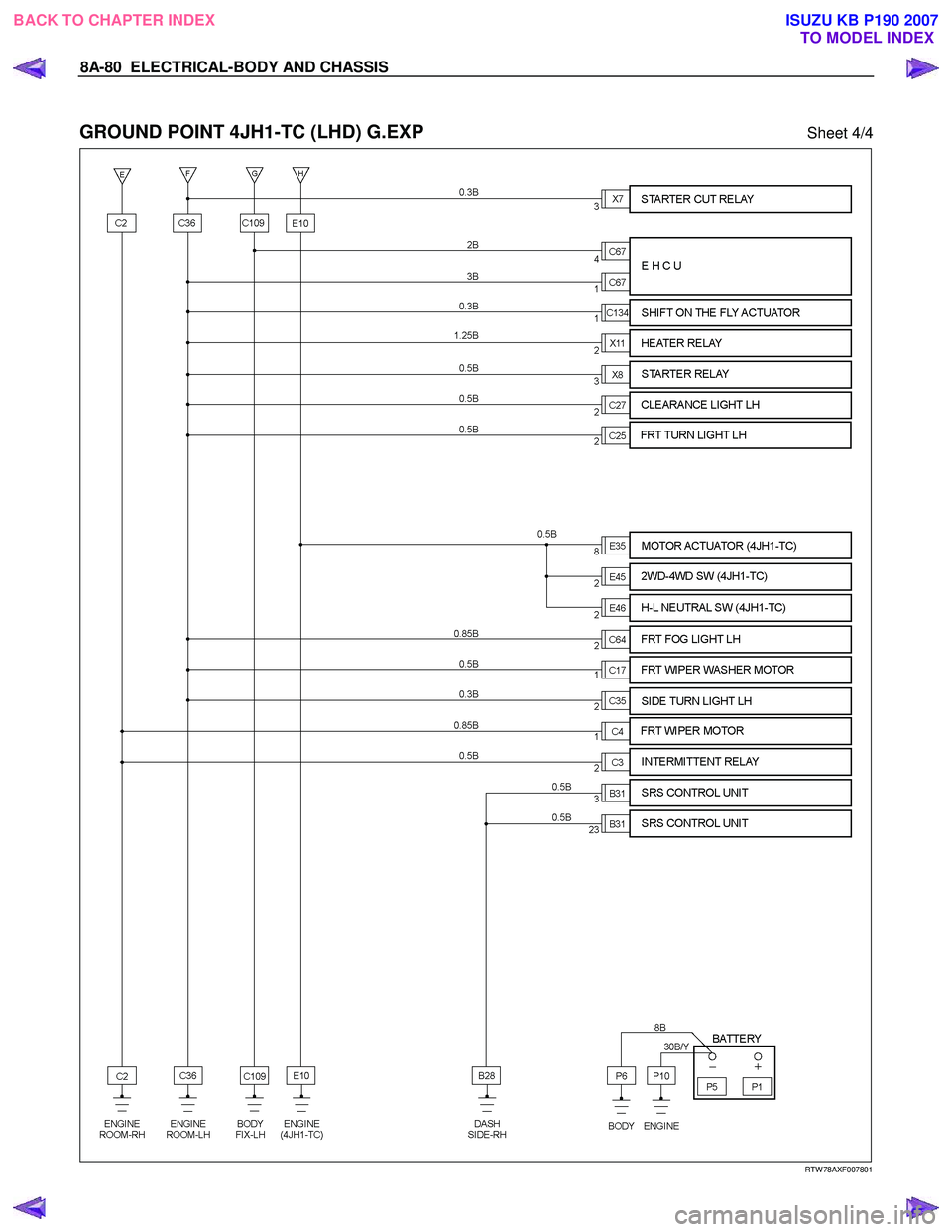

GROUND POINT 4JH1-TC (LHD) G.EXP Sheet 4/4





RTW 78AXF007801

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5019 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-81

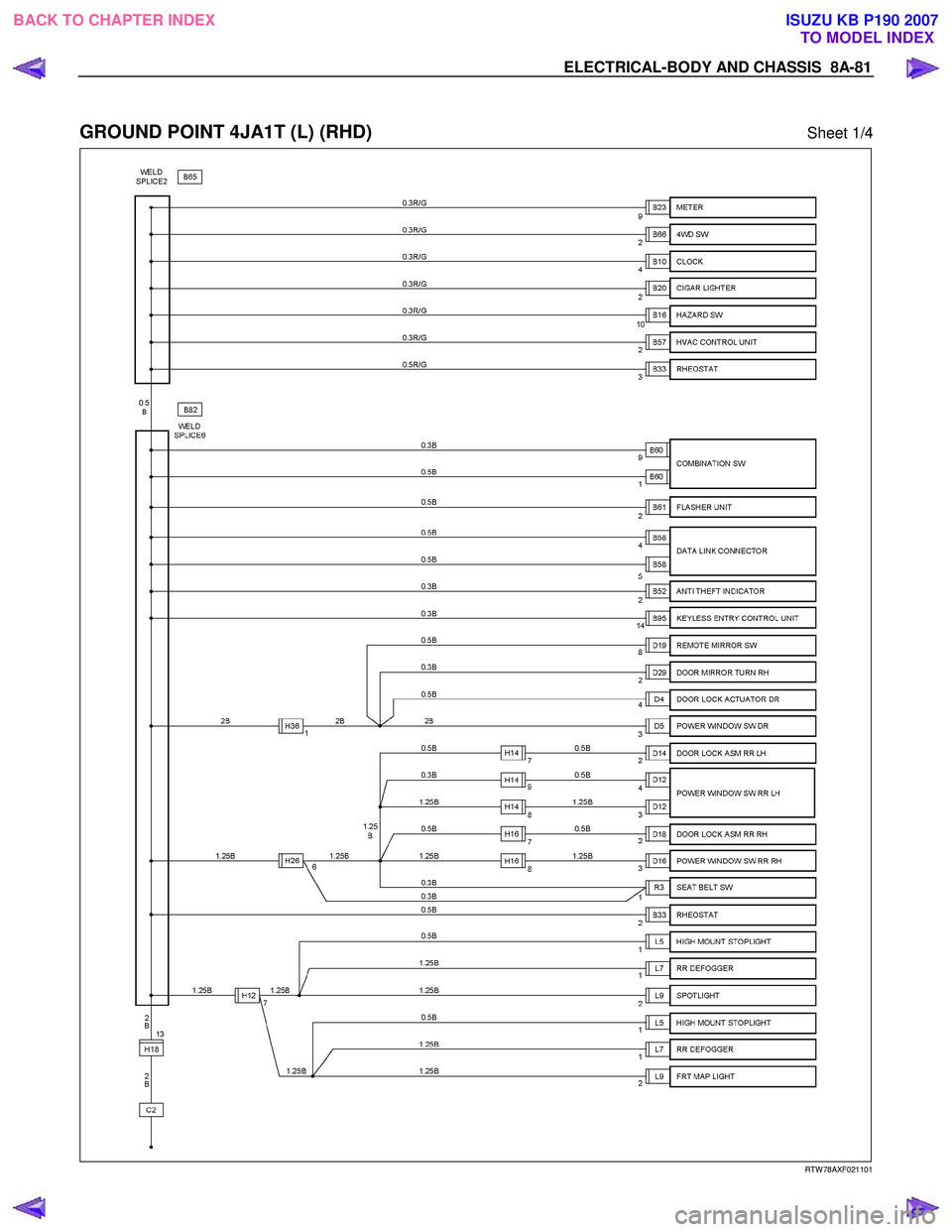

GROUND POINT 4JA1T (L) (RHD) Sheet 1/4




RTW 78AXF021101

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5020 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-82  ELECTRICAL-BODY AND CHASSIS

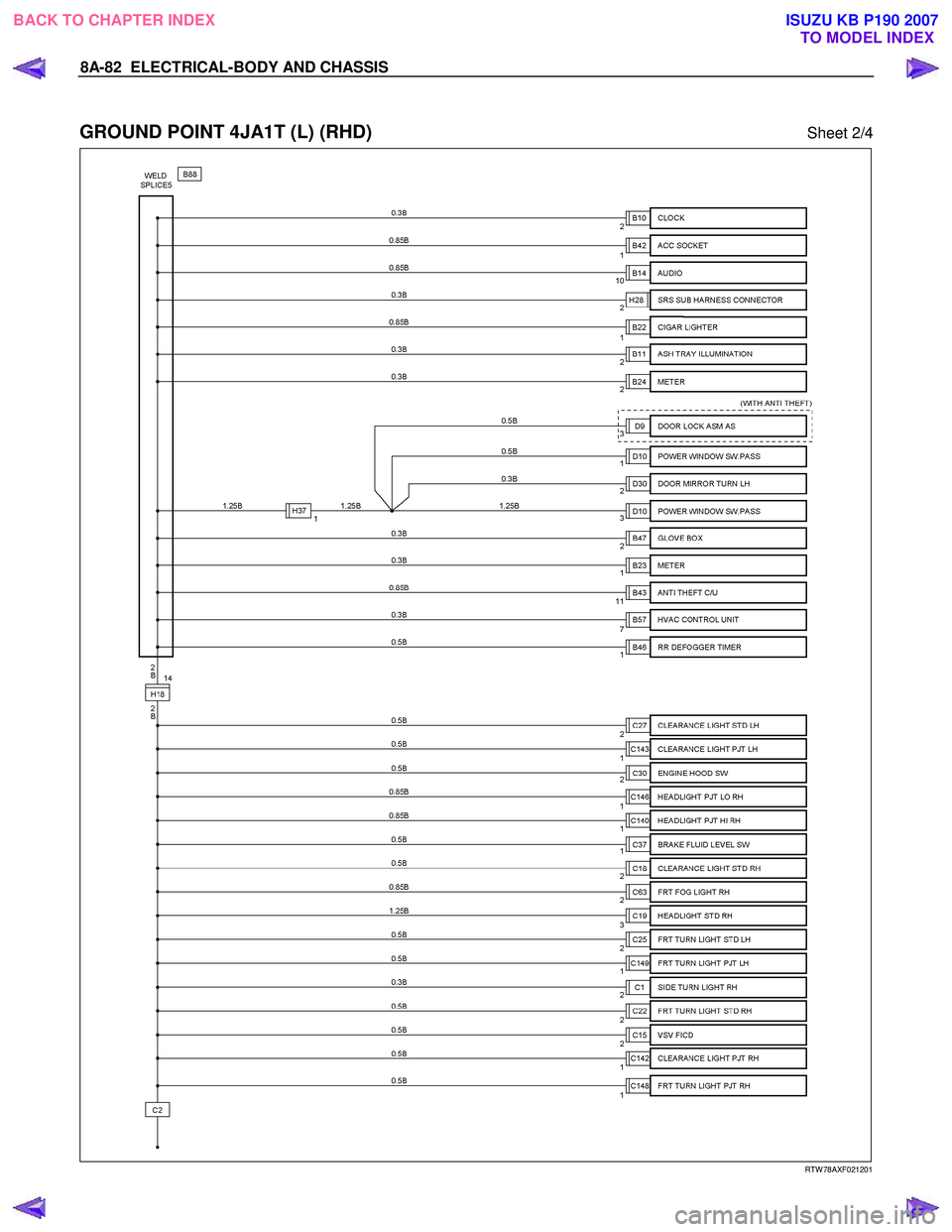

GROUND POINT 4JA1T (L) (RHD) Sheet 2/4




RTW 78AXF021201

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5021 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-83

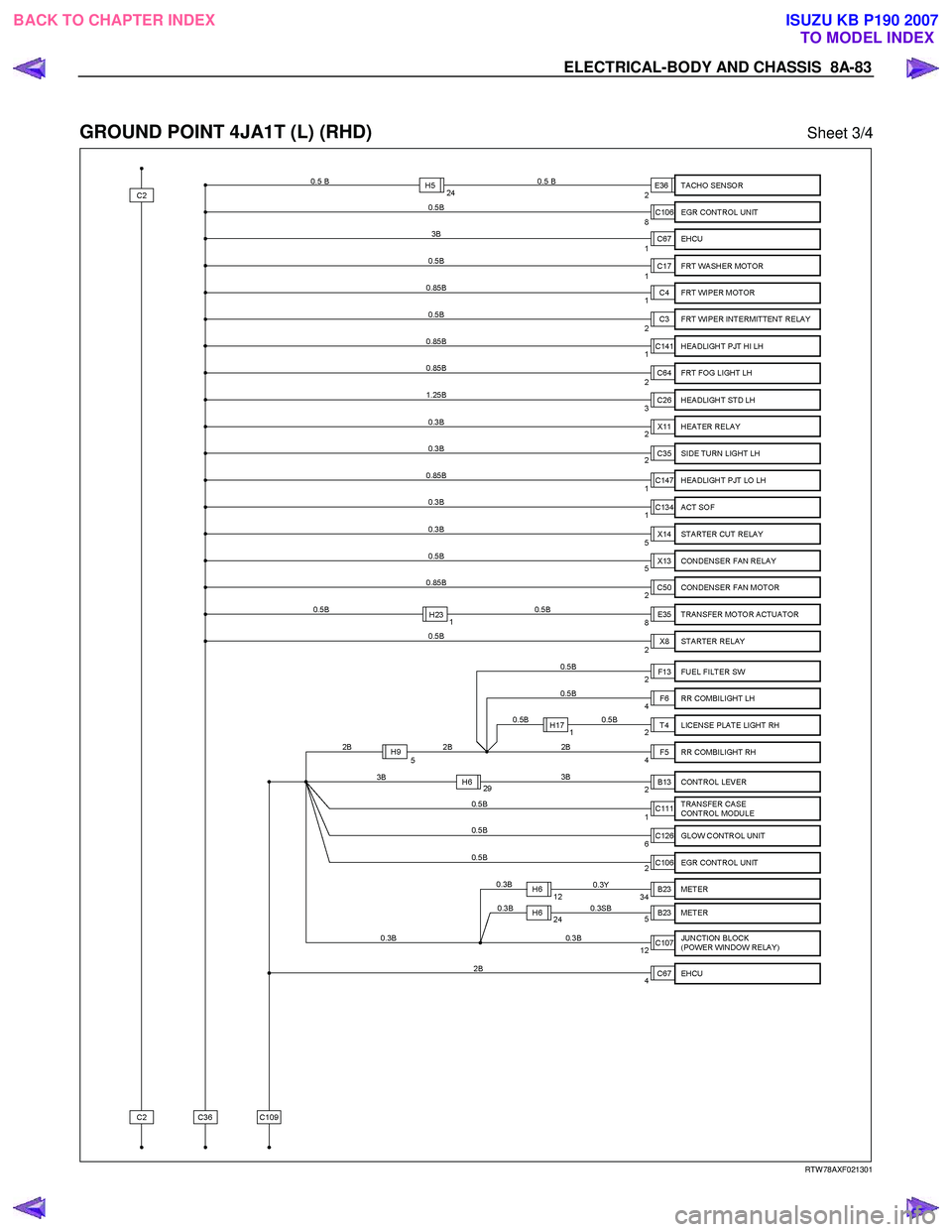

GROUND POINT 4JA1T (L) (RHD) Sheet 3/4




RTW 78AXF021301

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5022 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-84  ELECTRICAL-BODY AND CHASSIS

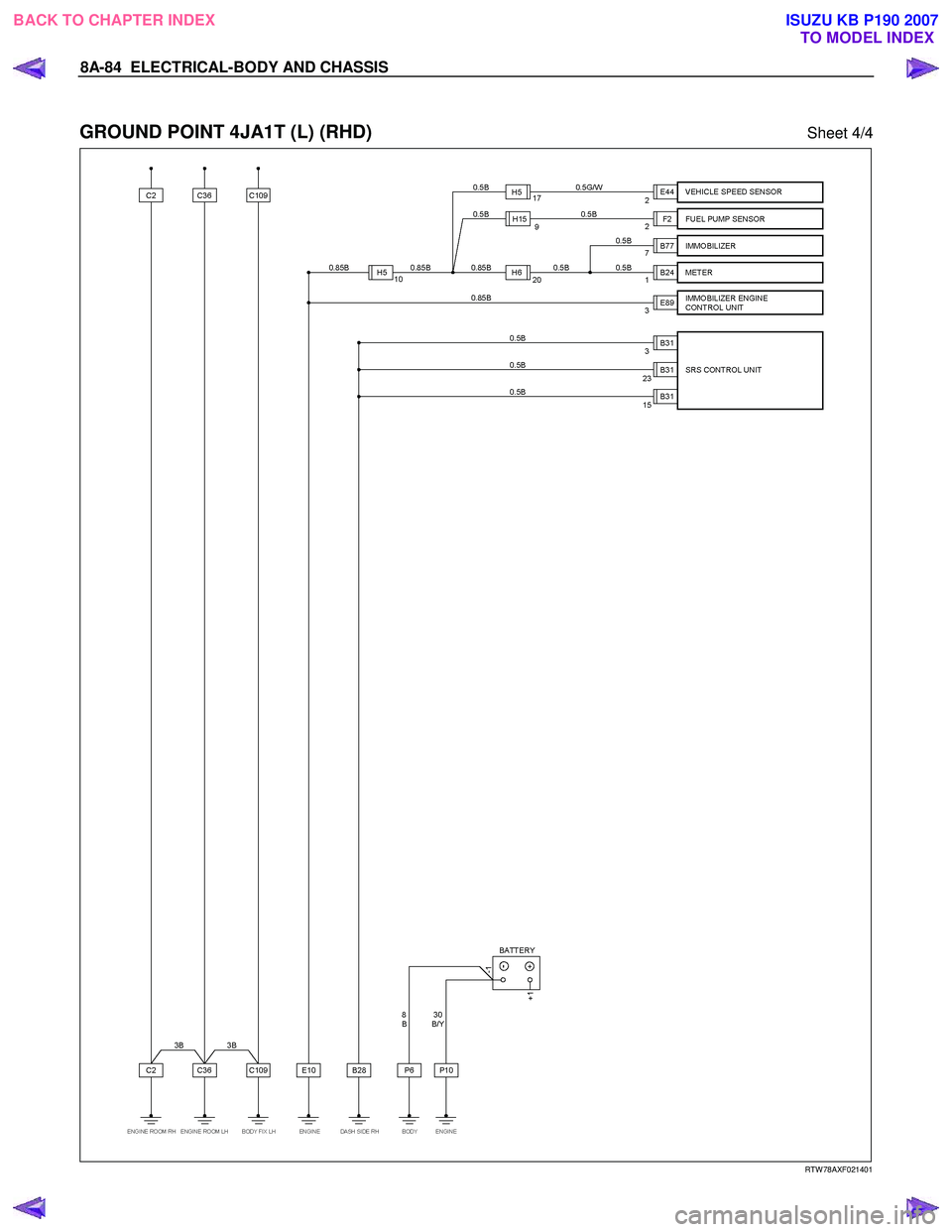

GROUND POINT 4JA1T (L) (RHD) Sheet 4/4





RTW 78AXF021401

BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007

Page 5023 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ELECTRICAL-BODY AND CHASSIS  8A-85

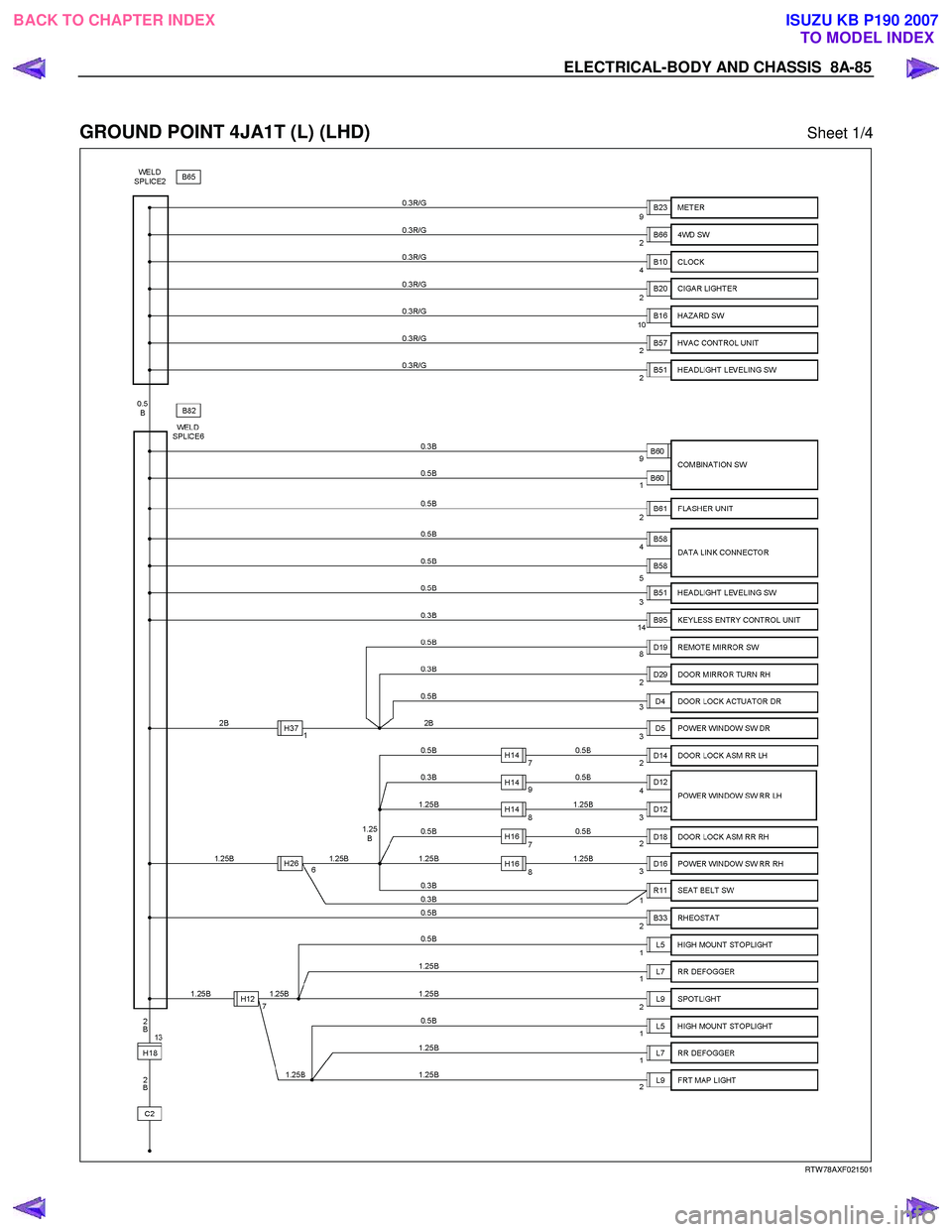

GROUND POINT 4JA1T (L) (LHD) Sheet 1/4




RTW 78AXF021501

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007

Page 5024 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 8A-86  ELECTRICAL-BODY AND CHASSIS

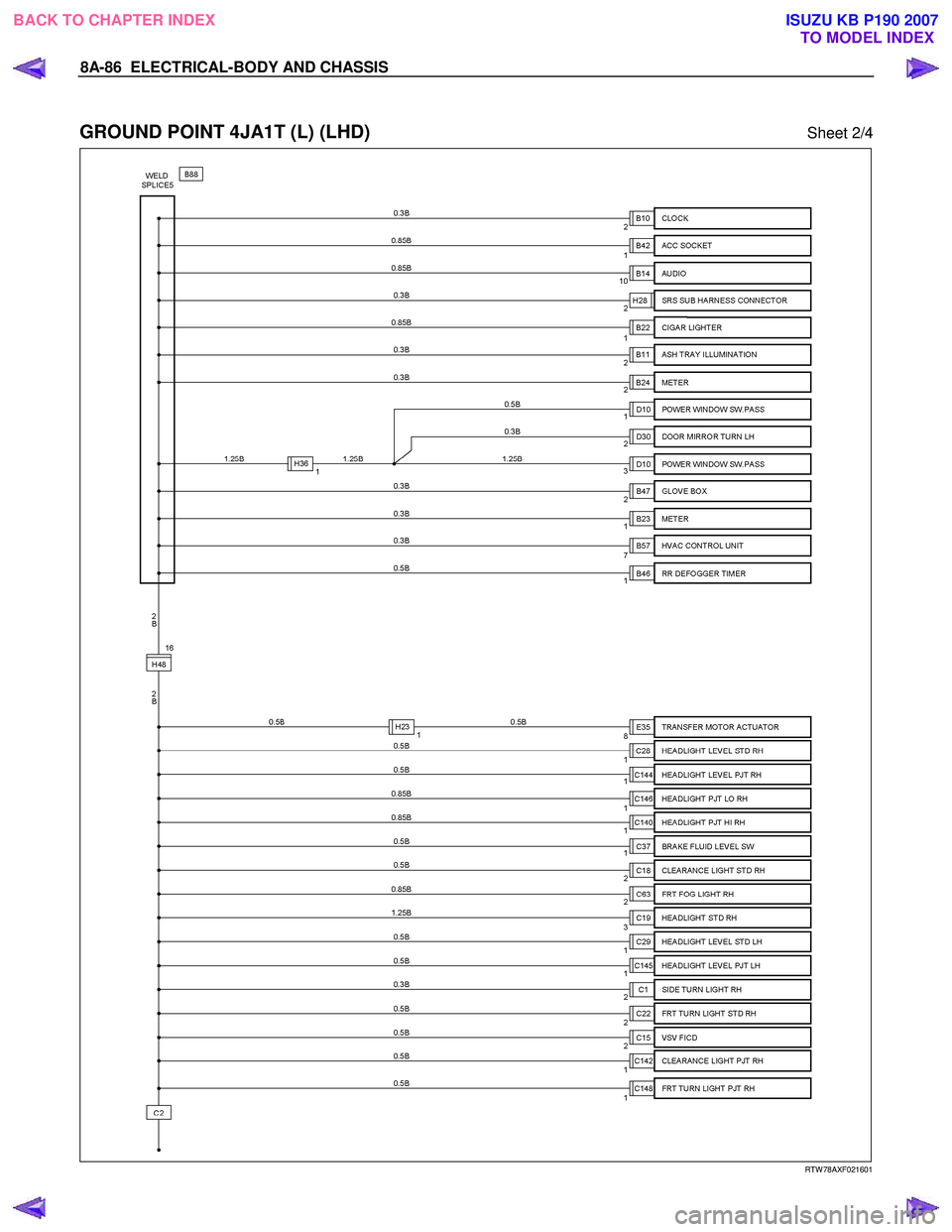

GROUND POINT 4JA1T (L) (LHD) Sheet 2/4




RTW 78AXF021601

BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
