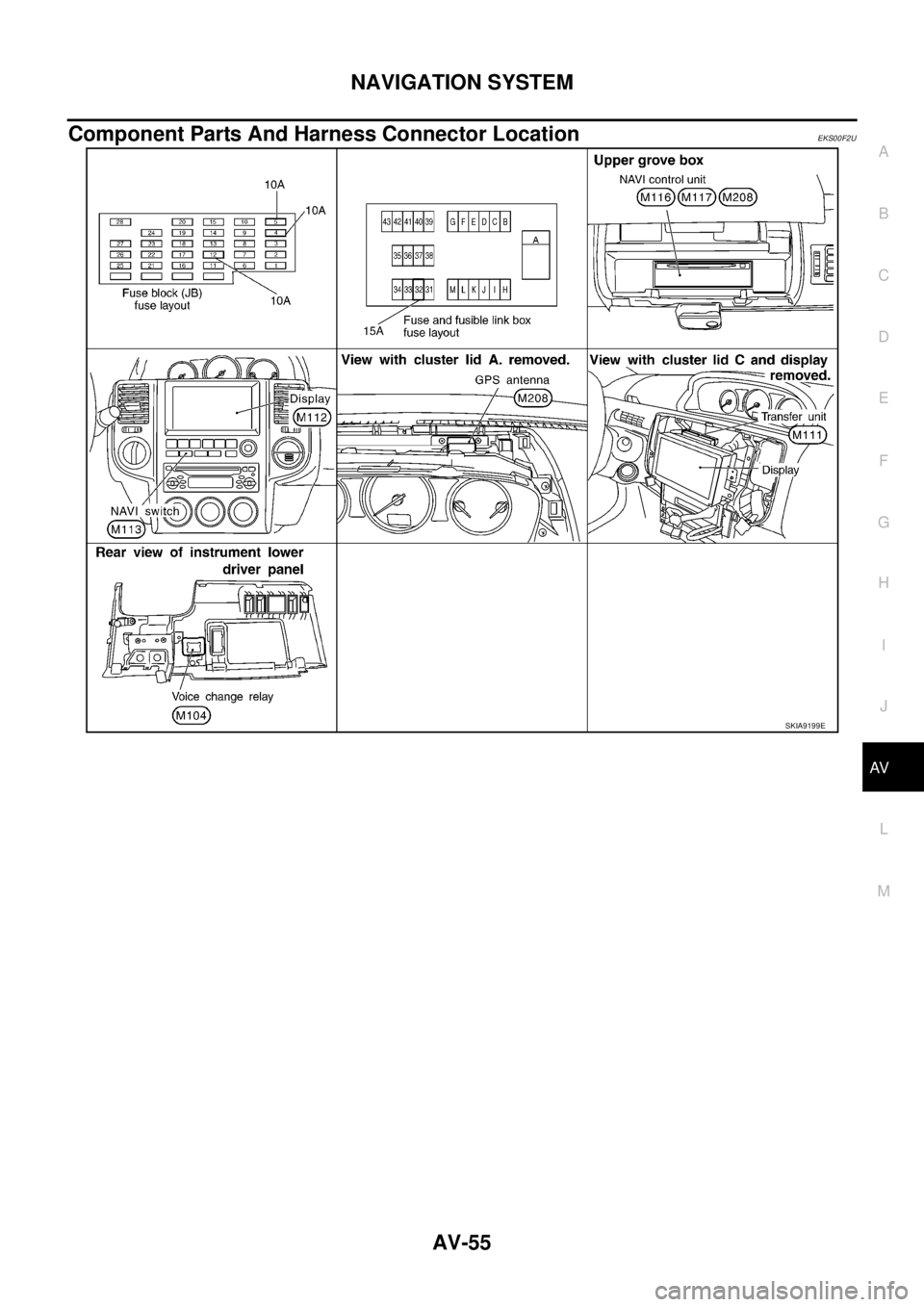

Component Parts And Harness Connector LocationEKS00F2U
SKIA9199E
Page 3946 of 4179
AV-56
NAVIGATION SYSTEM

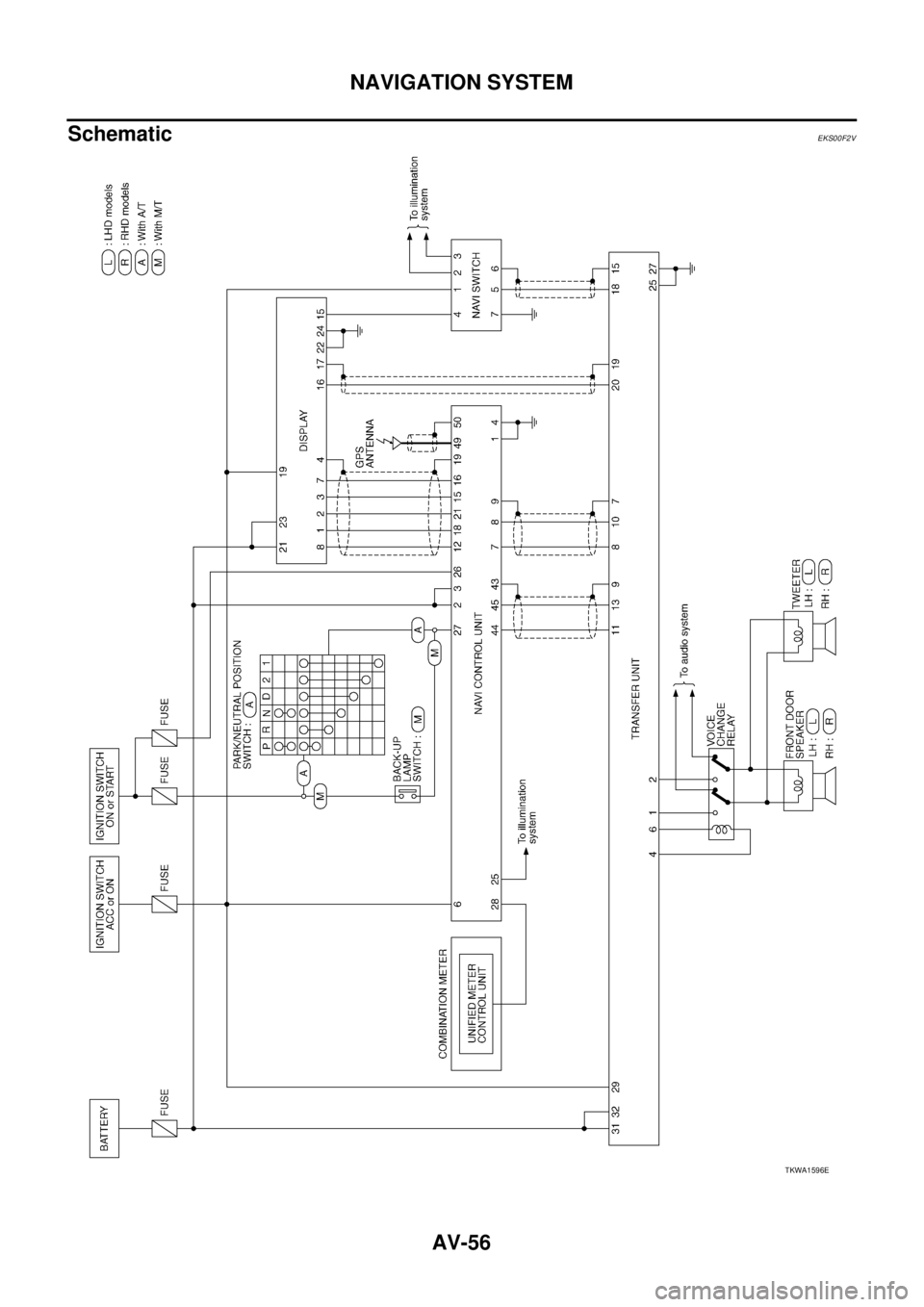

SchematicEKS00F2V
TKWA1596E
Page 3947 of 4179
NAVIGATION SYSTEM
AV-57
C
D
E
F
G
H
I
J
L
MA
B
AV

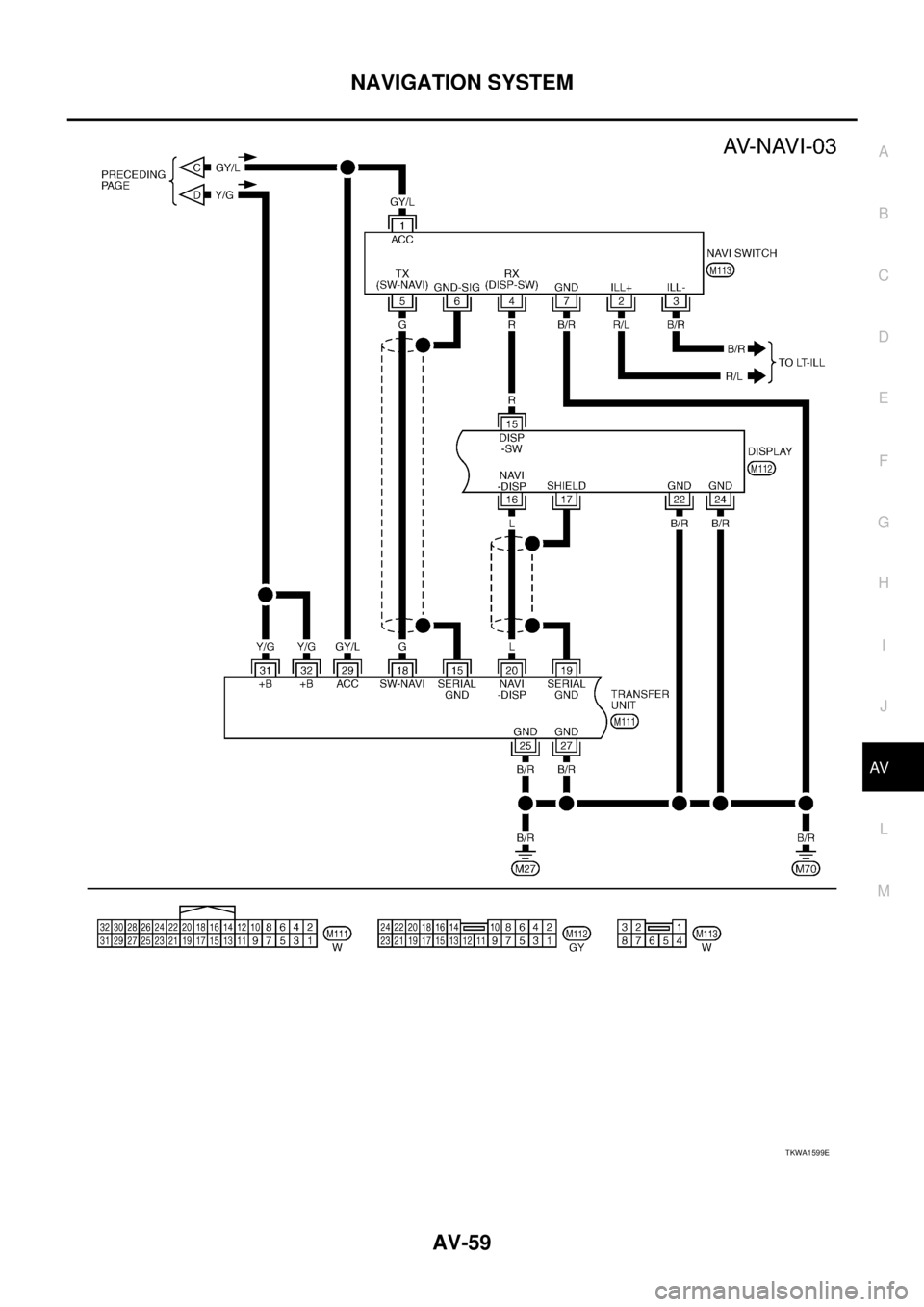

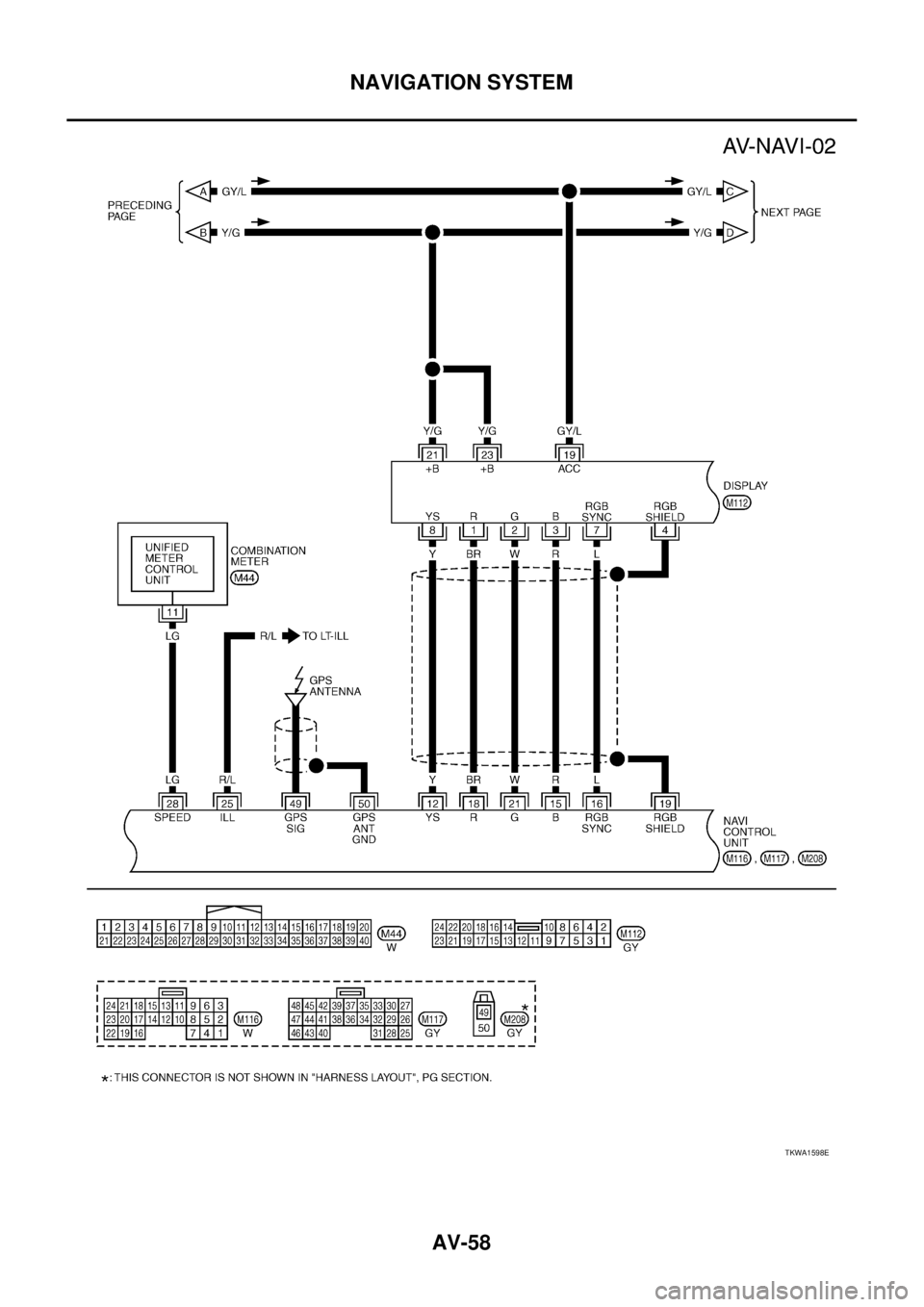

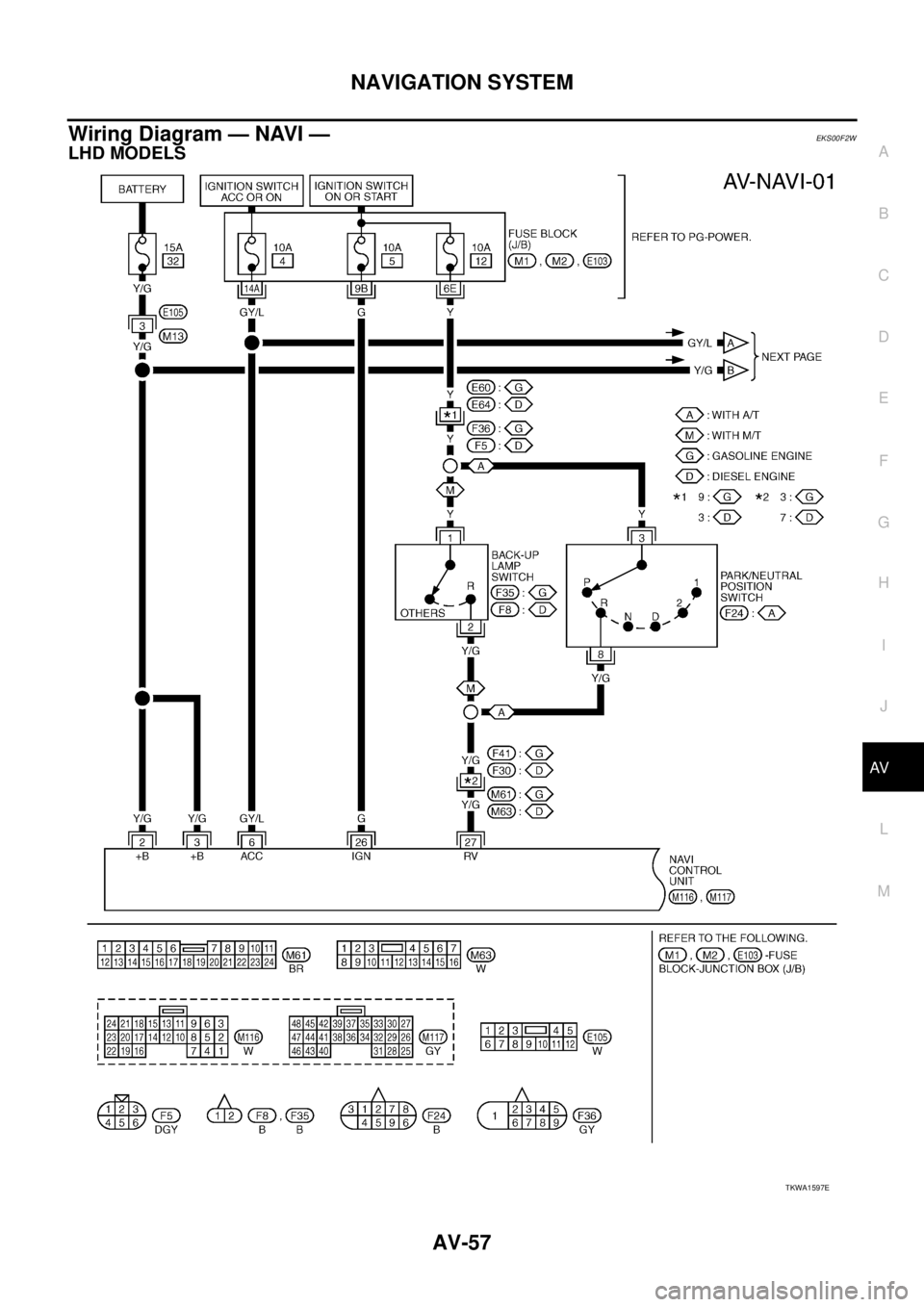

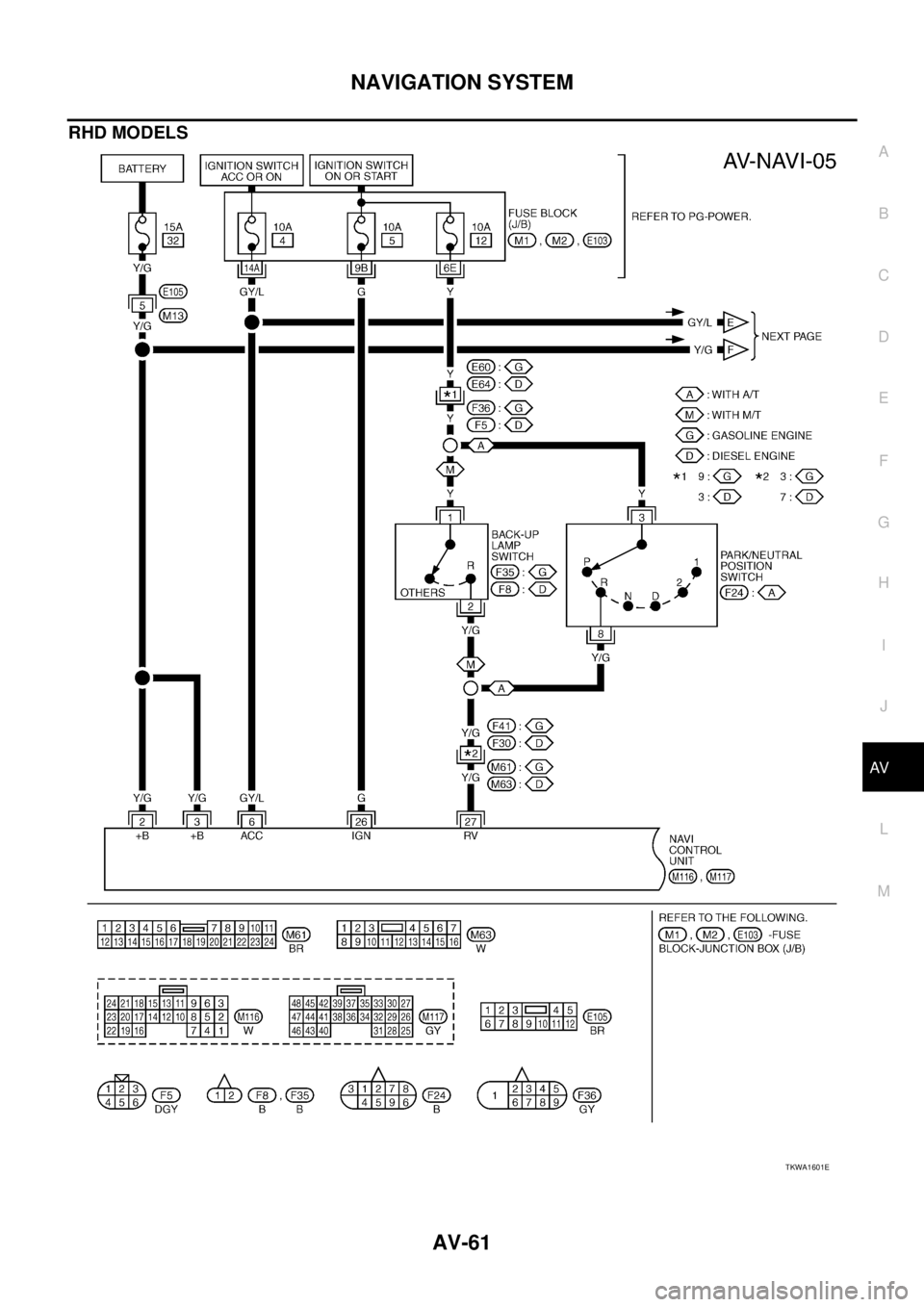

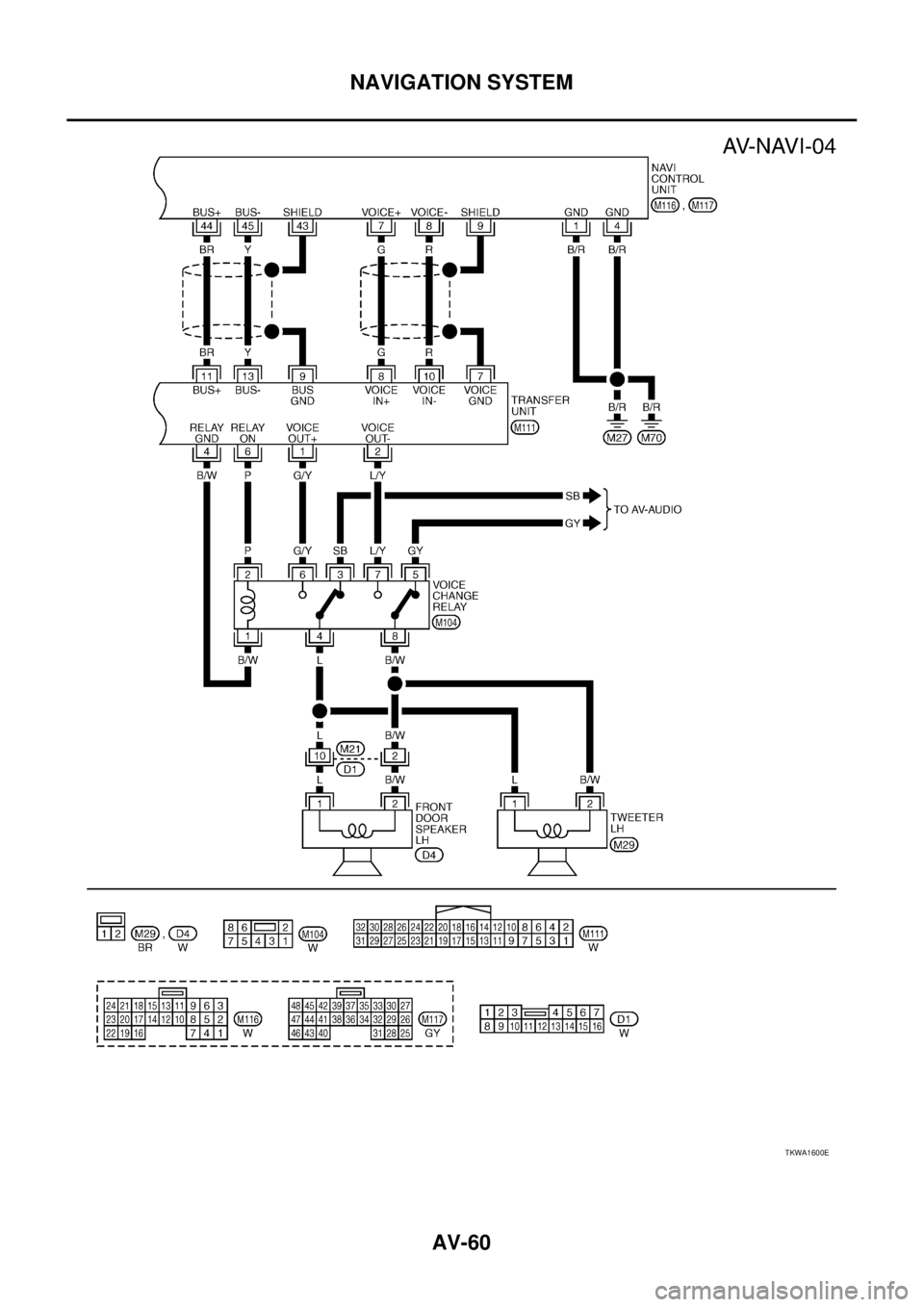

Wiring Diagram — NAVI —EKS00F2W
LHD MODELS
TKWA1597E
Page 3948 of 4179
AV-58
NAVIGATION SYSTEM
TKWA1598E
Page 3949 of 4179
NAVIGATION SYSTEM
AV-59
C
D
E
F
G
H
I
J
L
MA
B
AV
TKWA1599E
Page 3950 of 4179
AV-60
NAVIGATION SYSTEM
TKWA1600E
Page 3951 of 4179
NAVIGATION SYSTEM
AV-61
C
D
E
F
G
H
I
J
L
MA
B
AV
RHD MODELS
TKWA1601E
Page 3952 of 4179
AV-62
NAVIGATION SYSTEM
TKWA1602E
