NISSAN X-TRAIL 2003  Service Repair Manual TROUBLE DIAGNOSIS
ATC-37
C
D
E
F
G
H
I
K
L
MA
B
AT C

SchematicEJS004GQ

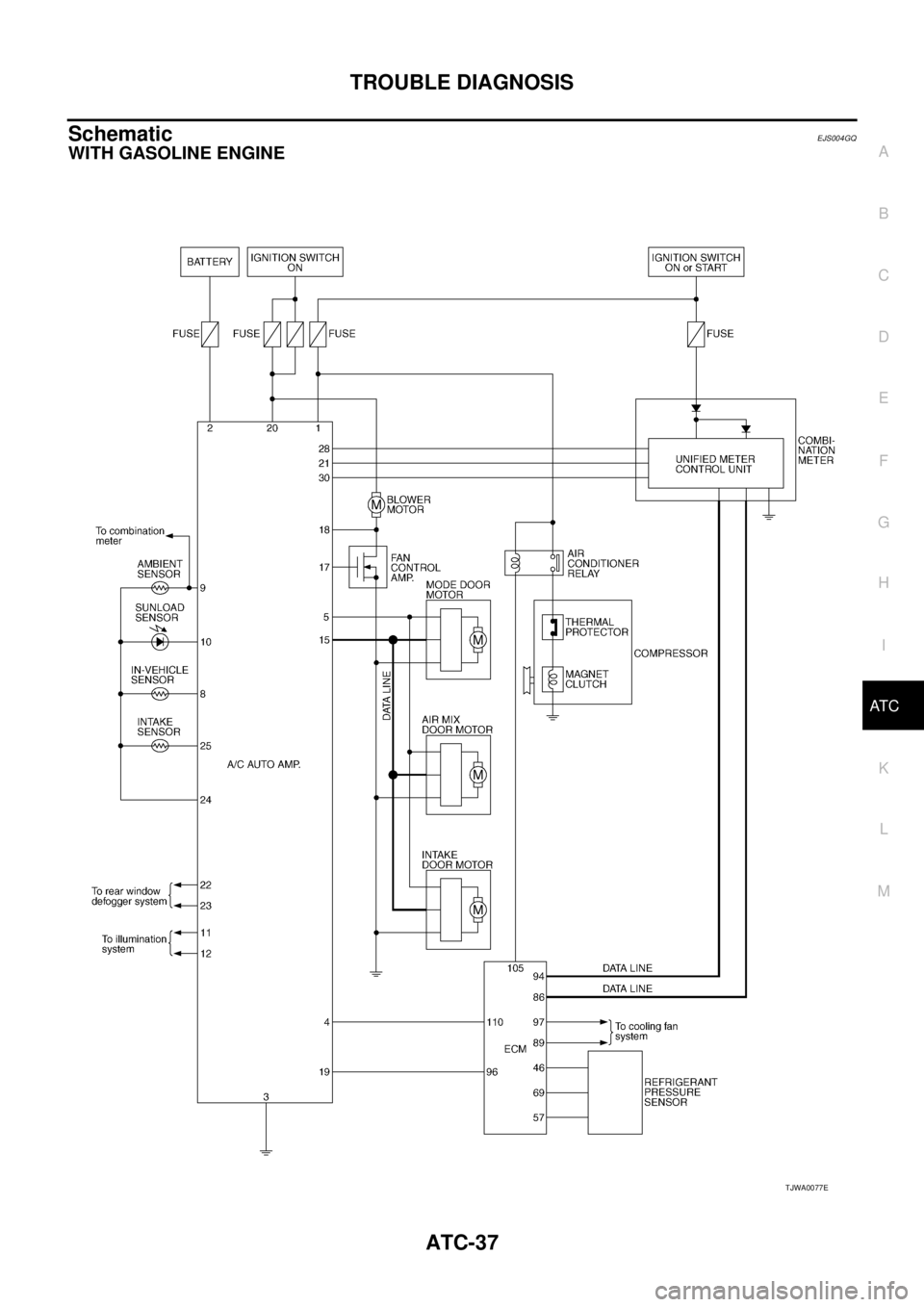

WITH GASOLINE ENGINE
TJWA0077E

Page 3434 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual ATC-38
TROUBLE DIAGNOSIS

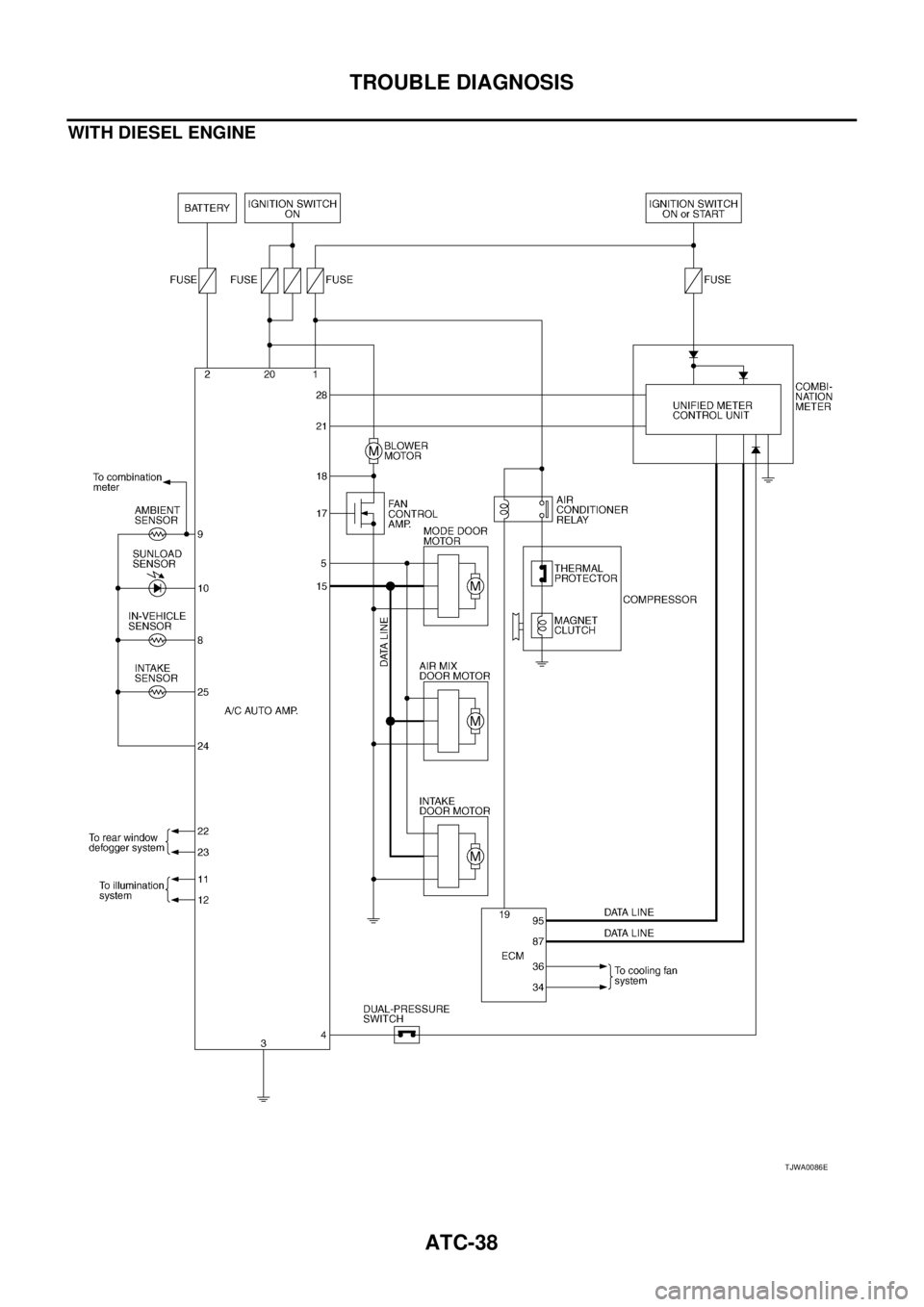

WITH DIESEL ENGINE
TJWA0086E

Page 3435 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual TROUBLE DIAGNOSIS
ATC-39
C
D
E
F
G
H
I
K
L
MA
B
AT C

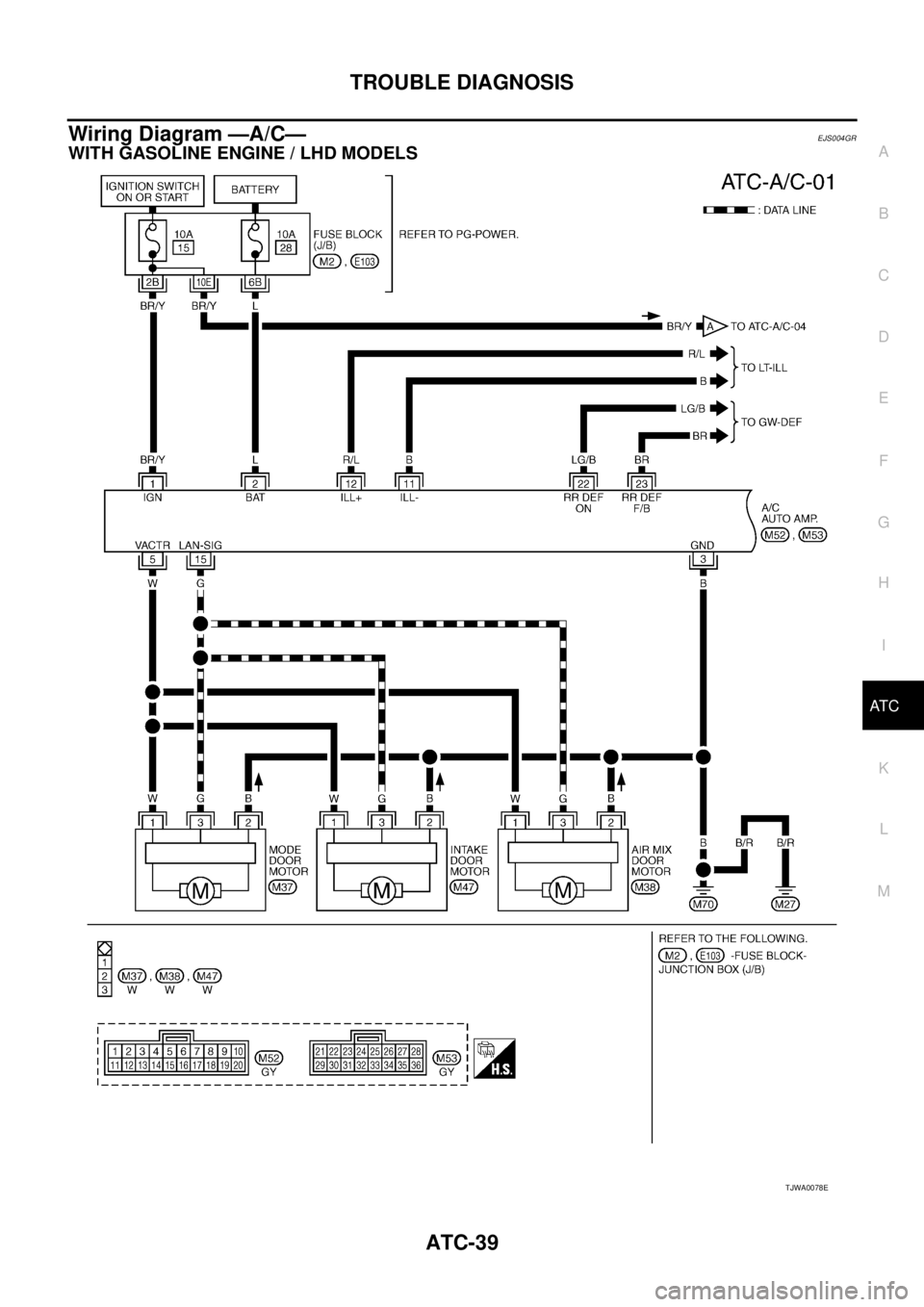

Wiring Diagram —A/C—EJS004GR
WITH GASOLINE ENGINE / LHD MODELS
TJWA0078E

Page 3436 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual ATC-40
TROUBLE DIAGNOSIS

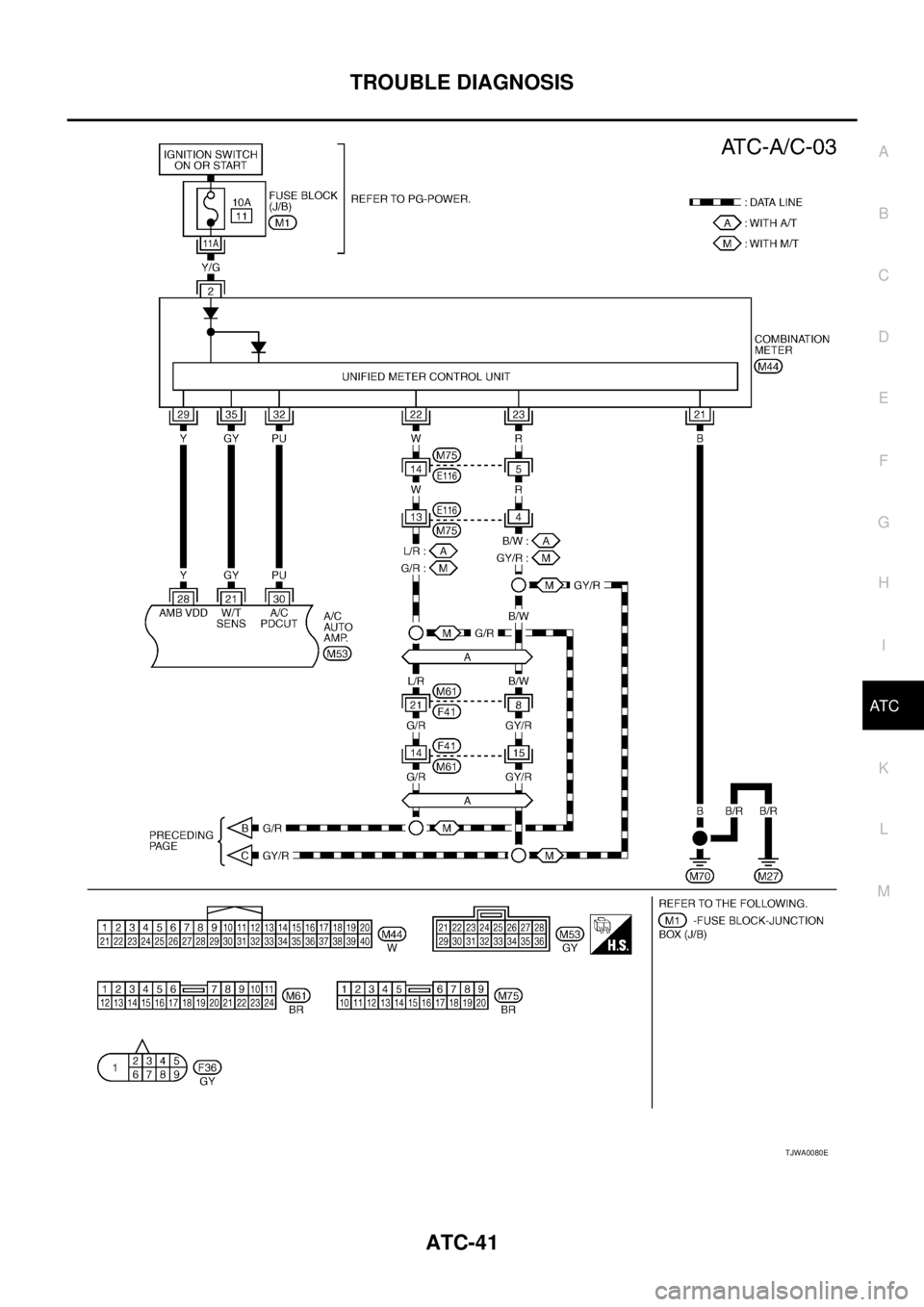

TJWA0079E

Page 3437 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual TROUBLE DIAGNOSIS
ATC-41
C
D
E
F
G
H
I
K
L
MA
B
AT C

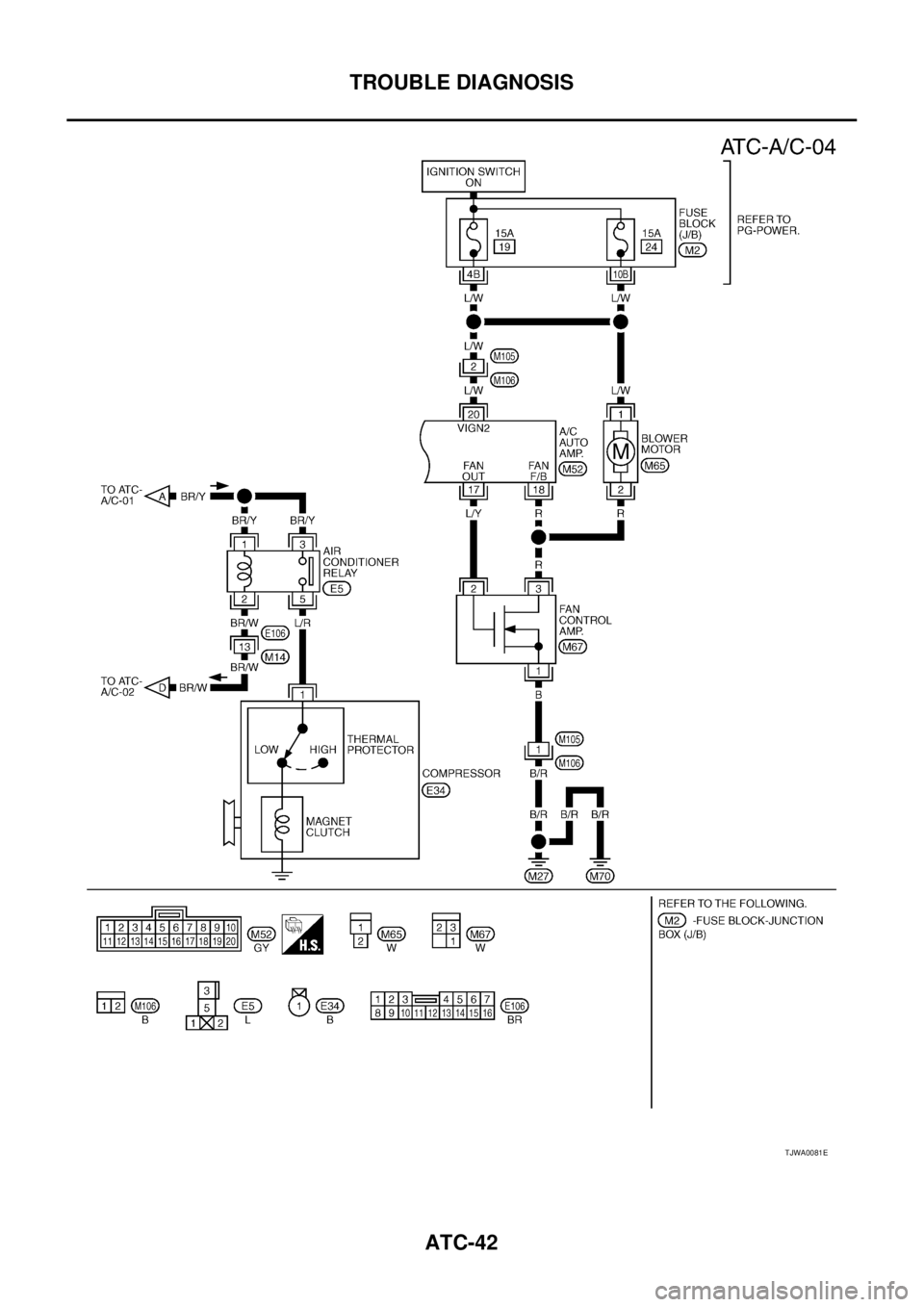

TJWA0080E

Page 3438 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual ATC-42
TROUBLE DIAGNOSIS

TJWA0081E

Page 3439 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual TROUBLE DIAGNOSIS
ATC-43
C
D
E
F
G
H
I
K
L
MA
B
AT C

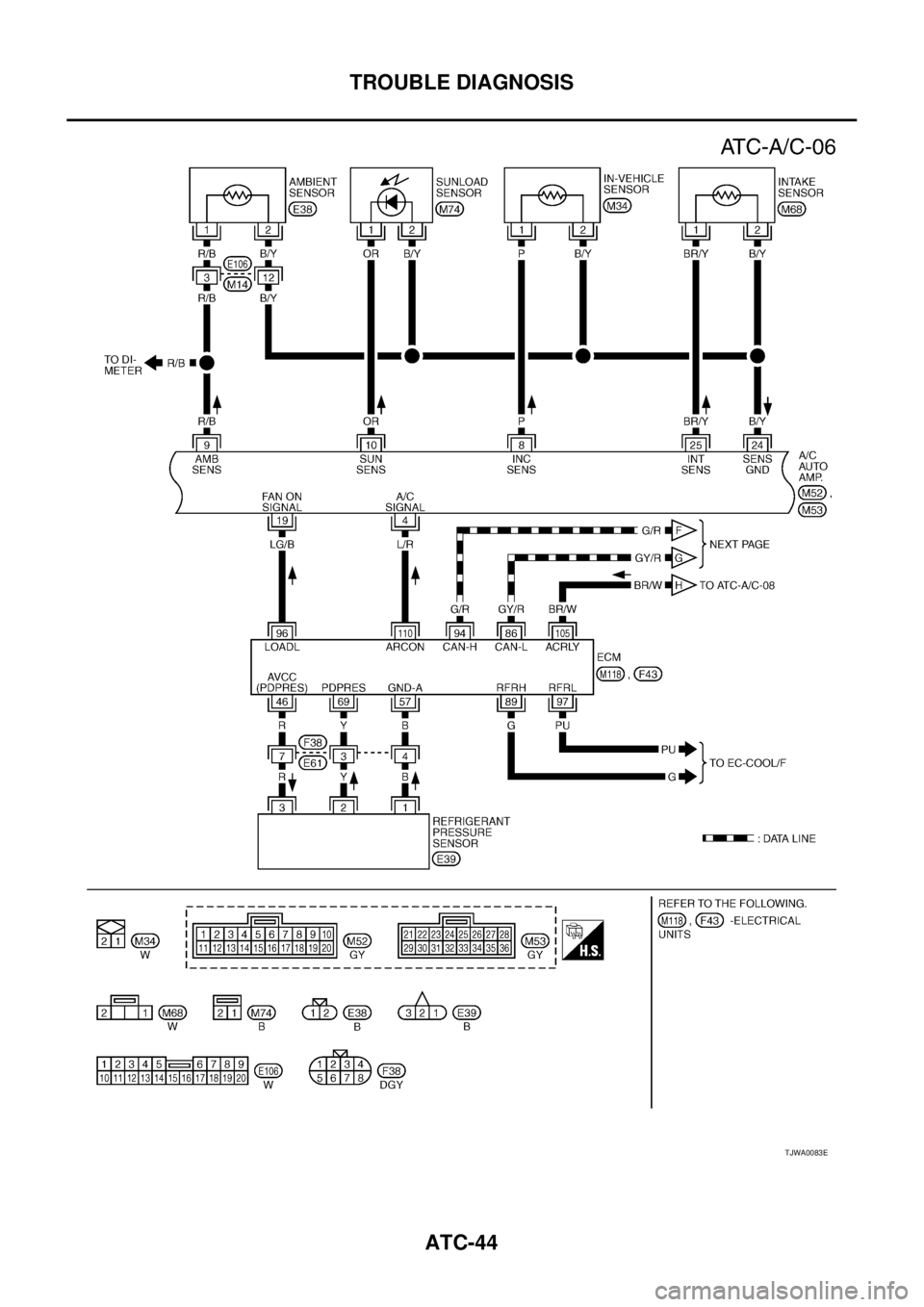

WITH GASOLINE ENGINE / RHD MODELS
TJWA0082E

Page 3440 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual ATC-44
TROUBLE DIAGNOSIS

TJWA0083E
