NISSAN X-TRAIL 2003  Service Repair Manual HARNESS
PG-55
C
D
E
F
G
H
I
J
L
MA
B
PG

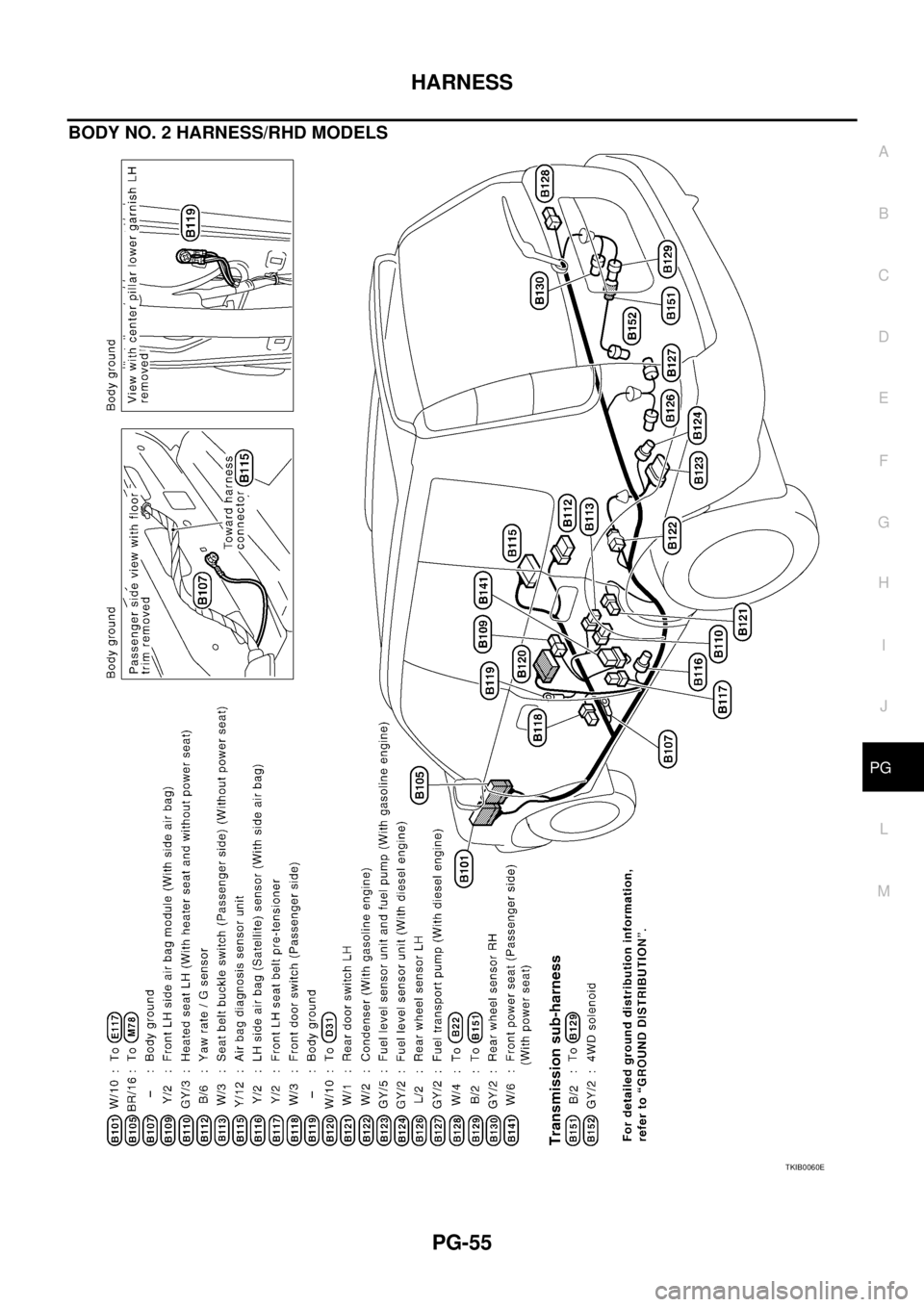

BODY NO. 2 HARNESS/RHD MODELS
TKIB0060E

Page 4058 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual PG-56
HARNESS

ROOM LAMP HARNESS
TKIA0155E

Page 4059 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual HARNESS
PG-57
C
D
E
F
G
H
I
J
L
MA
B
PG

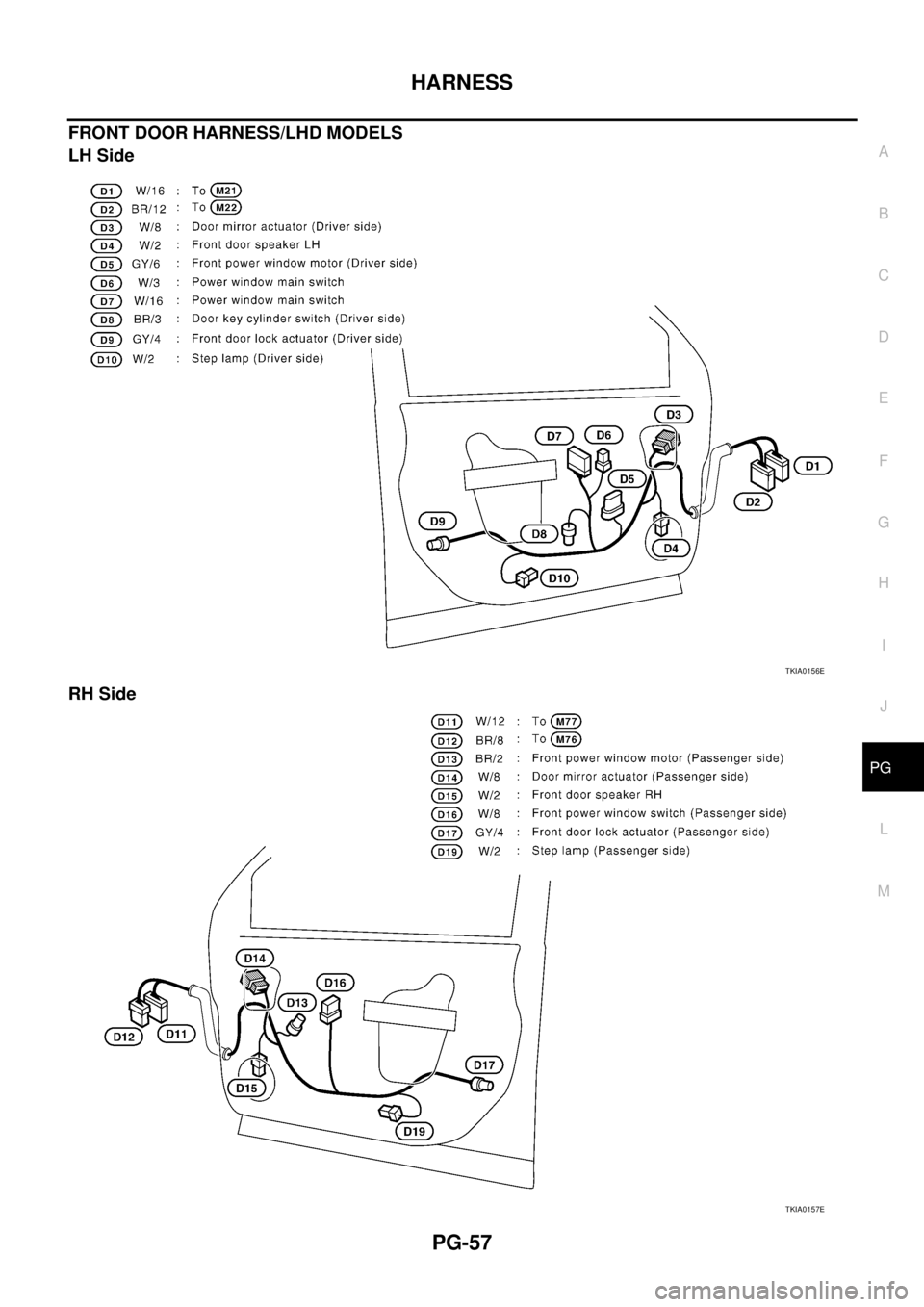

FRONT DOOR HARNESS/LHD MODELS
LH Side
RH Side
TKIA0156E
TKIA0157E

Page 4060 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual PG-58
HARNESS

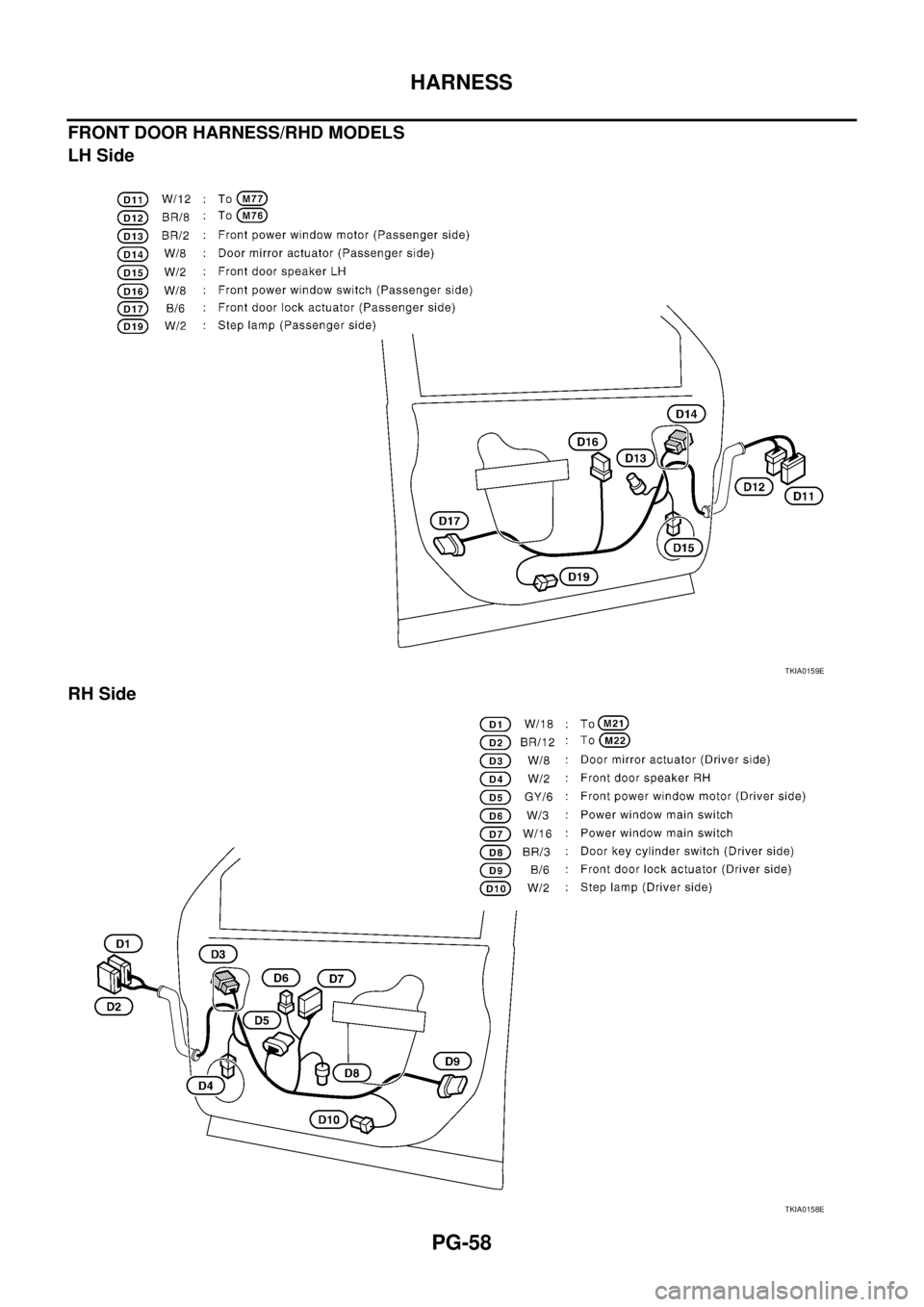

FRONT DOOR HARNESS/RHD MODELS
LH Side
RH Side
TKIA0159E
TKIA0158E

Page 4061 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual HARNESS
PG-59
C
D
E
F
G
H
I
J
L
MA
B
PG

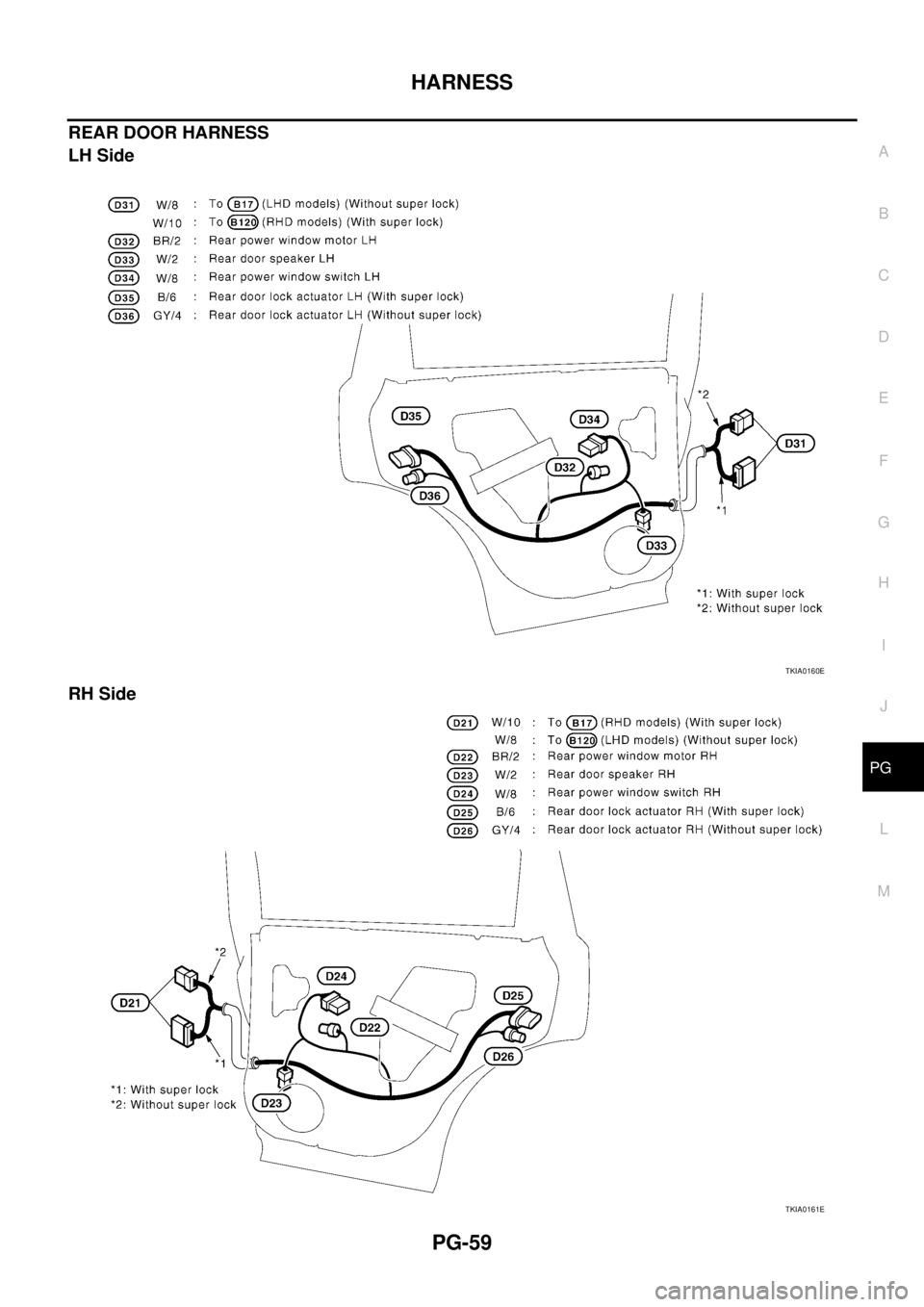

REAR DOOR HARNESS
LH Side
RH Side
TKIA0160E
TKIA0161E

Page 4062 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual PG-60
HARNESS

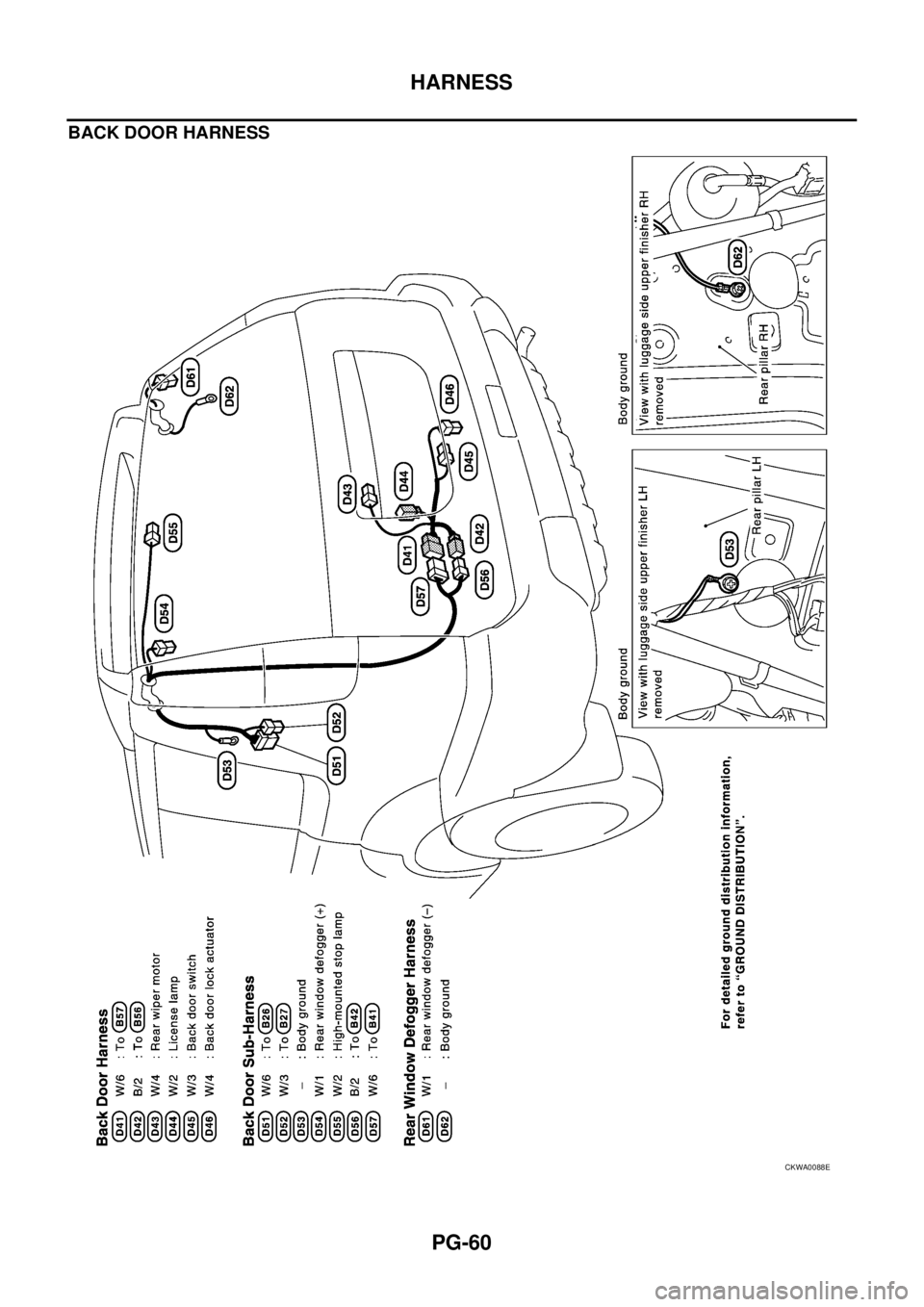

BACK DOOR HARNESS
CKWA0088E

Page 4063 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual HARNESS
PG-61
C
D
E
F
G
H
I
J
L
MA
B
PG

Wiring Diagram Codes (Cell Codes) EKS0032J
Use the chart below to find out what each wiring diagram code stands for.
Refer to the wiring diagram code in the a

Page 4064 of 4179

NISSAN X-TRAIL 2003  Service Repair Manual PG-62
HARNESS

 F/FOG LT  Front Fog Lamp
 F/PUMP EC  Fuel Pump
 FIAR EC  Fuel Injector Adjustment Resistor
 FRO2 EC  Front Heated Oxygen Sensor
 FRO2/H EC  Front Heated Oxygen Sensor Heater
 FRPS EC
