Page 4033 of 5598
PG-114
< WIRING DIAGRAM >
POWER SUPPLY ROUTING CIRCUIT
JCMWM8450GB
Revision: 2010 May2011 QX56
Page 4034 of 5598
PG
POWER SUPPLY ROUTING CIRCUITPG-115
< WIRING DIAGRAM >
C
DE
F
G H
I
J
K L
B A
O P
N

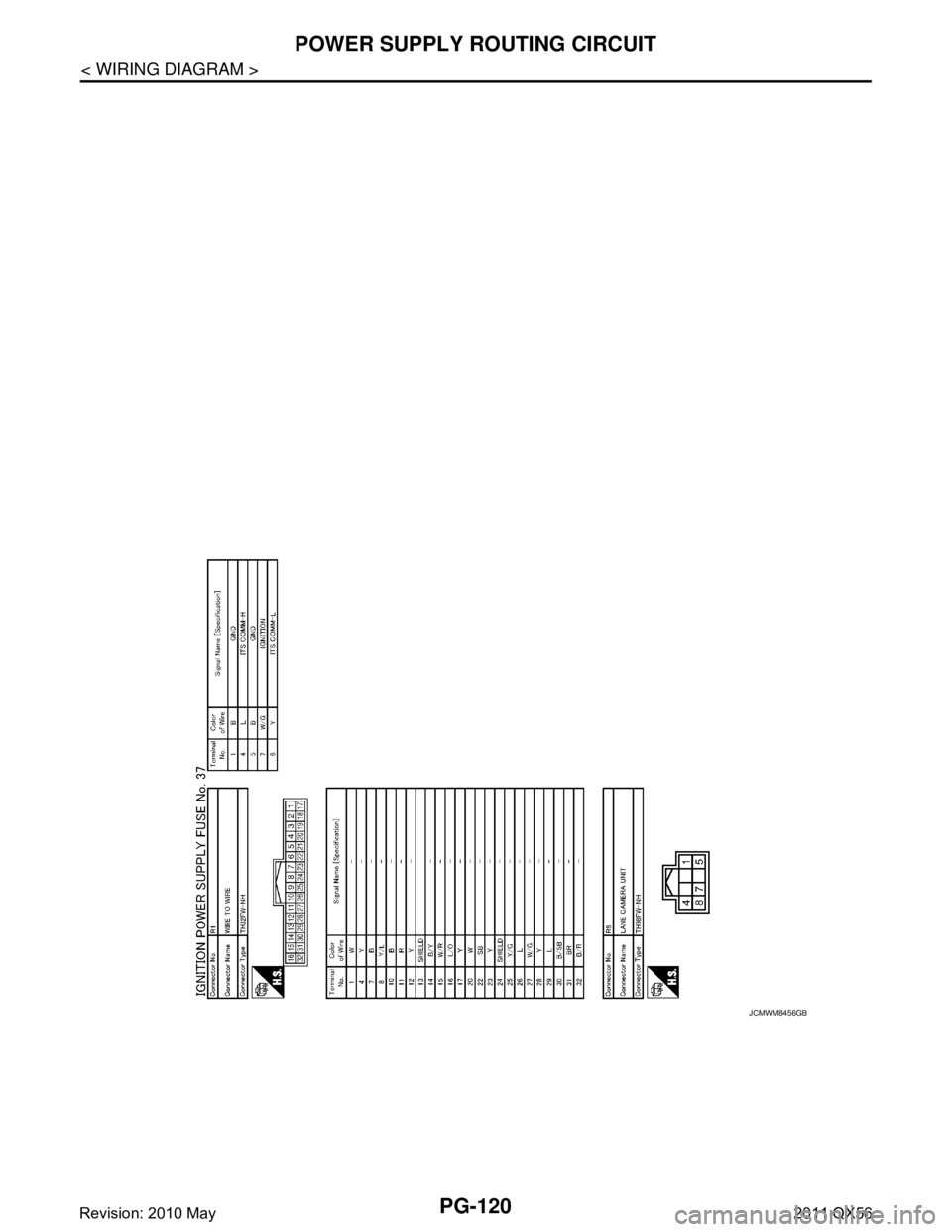

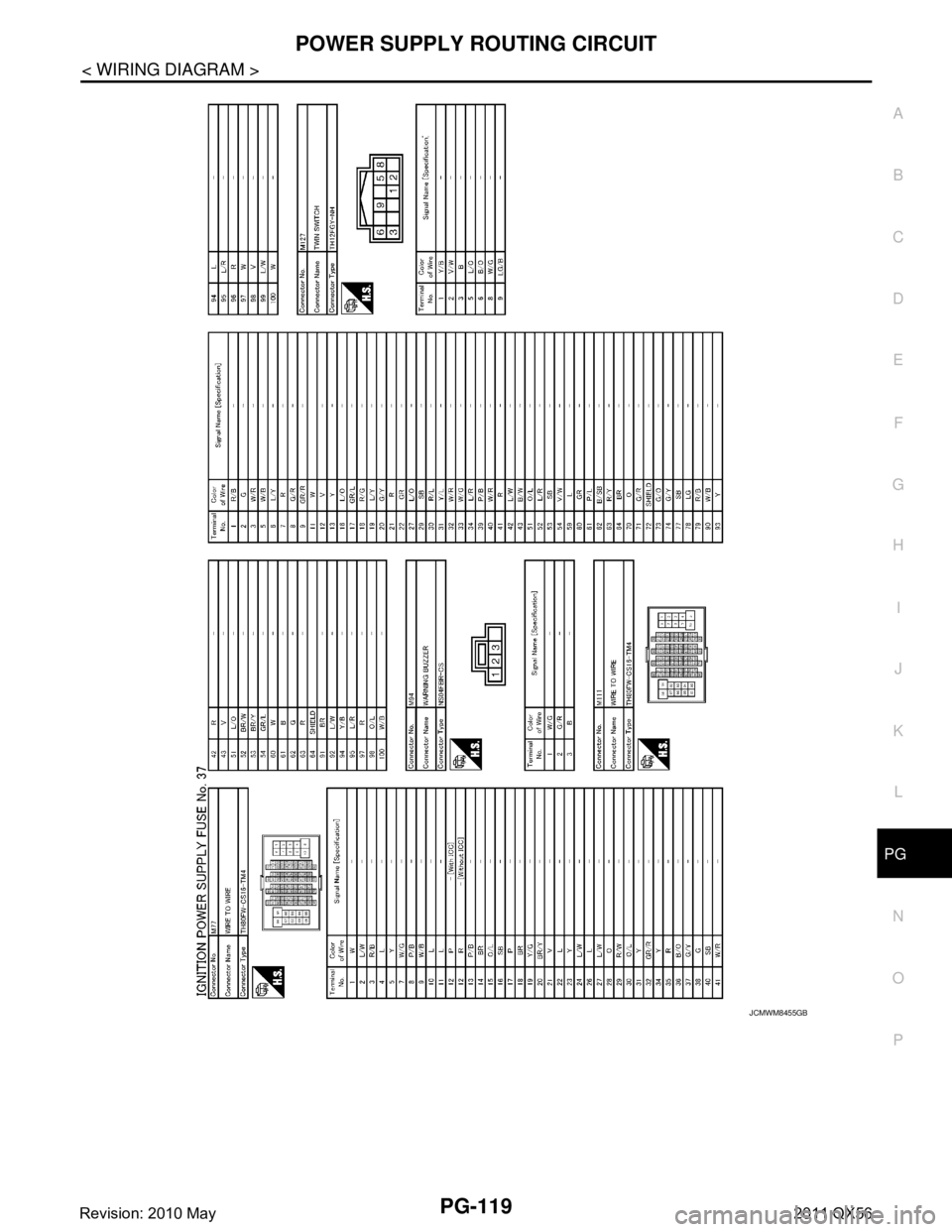

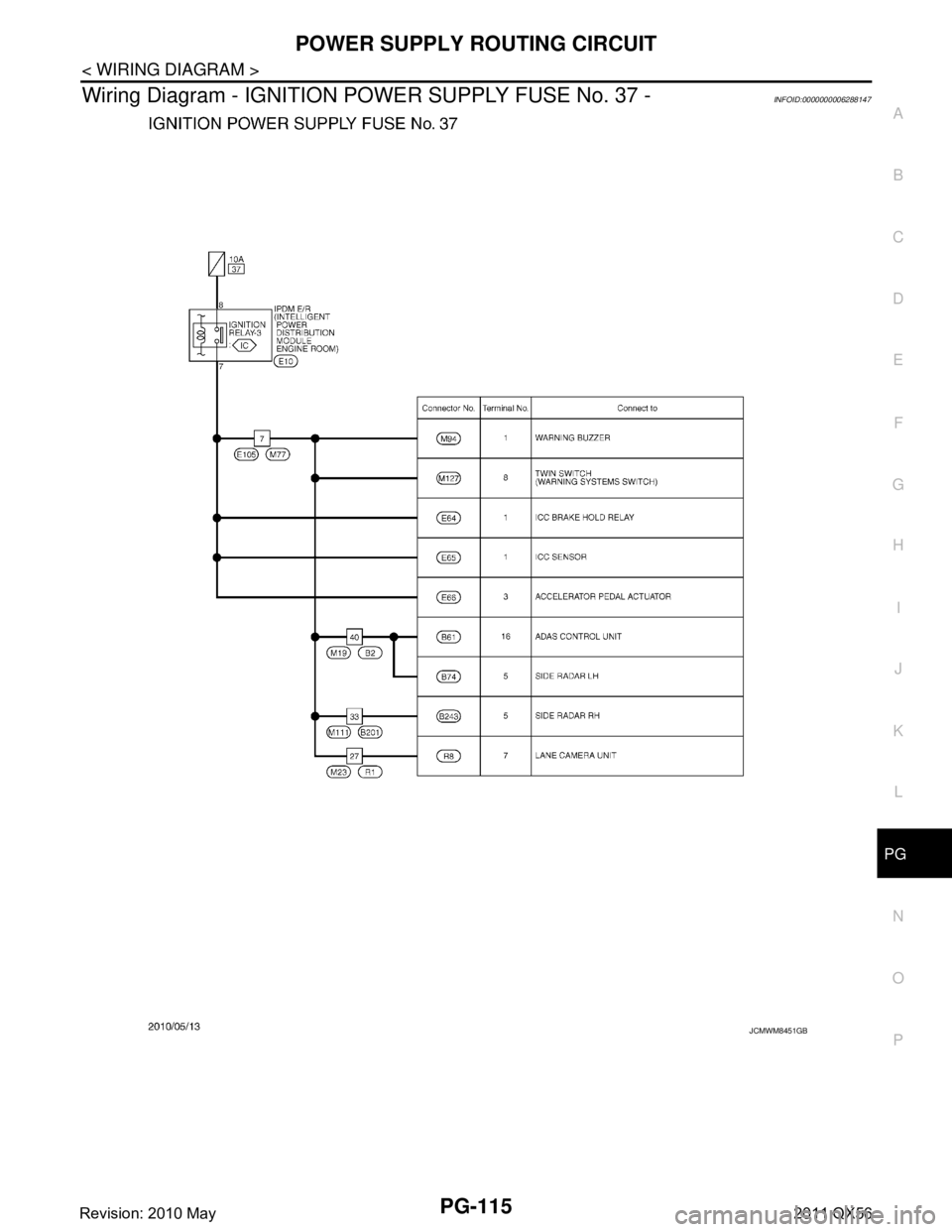

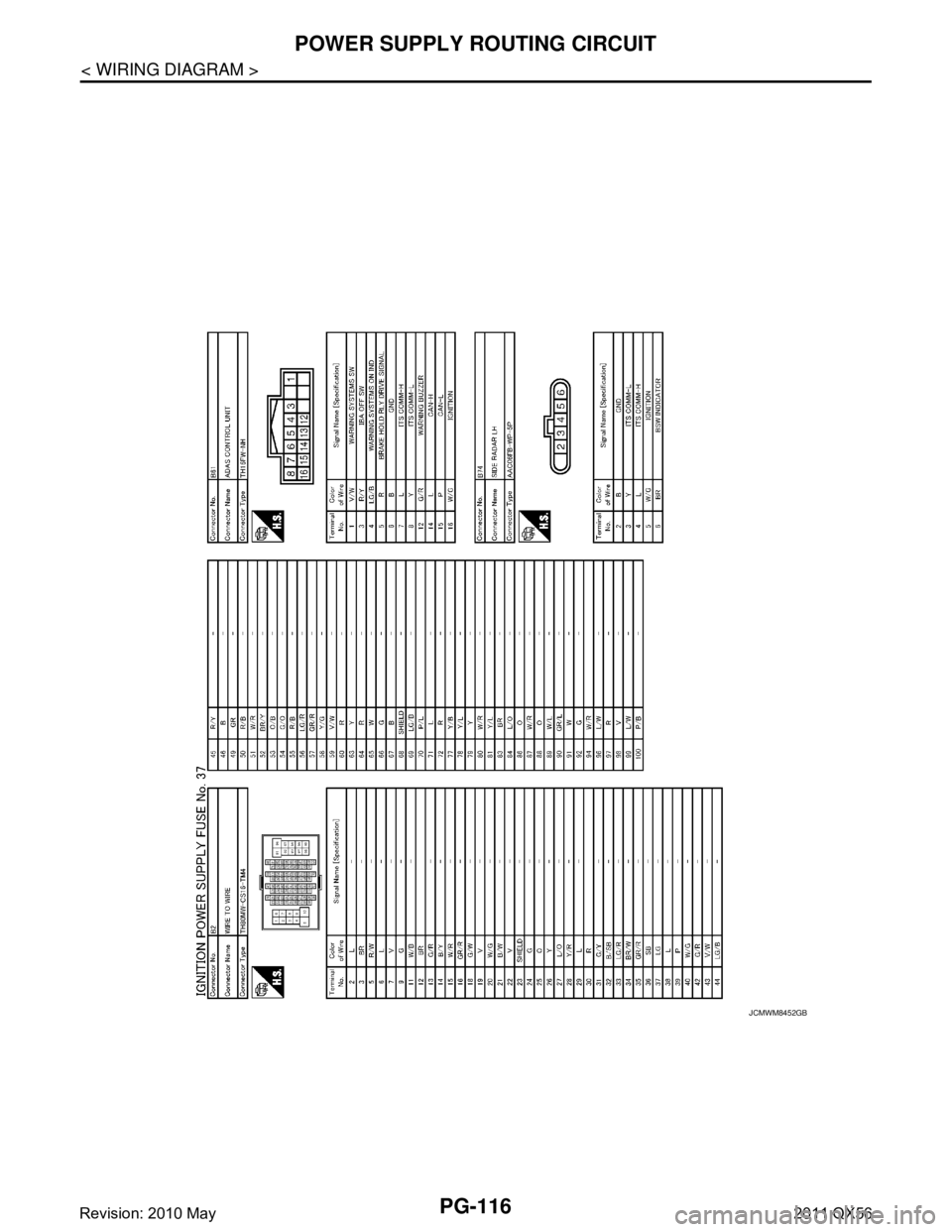

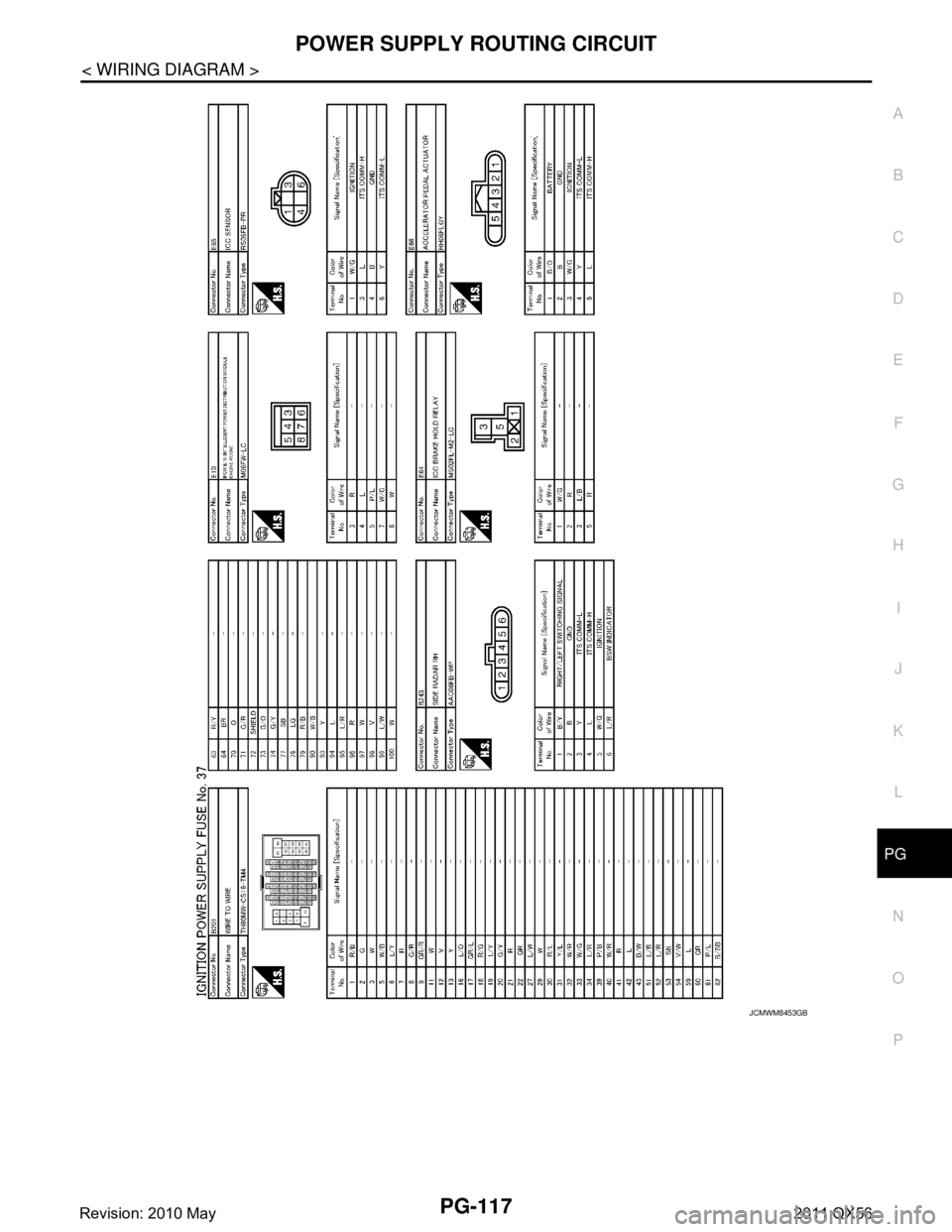

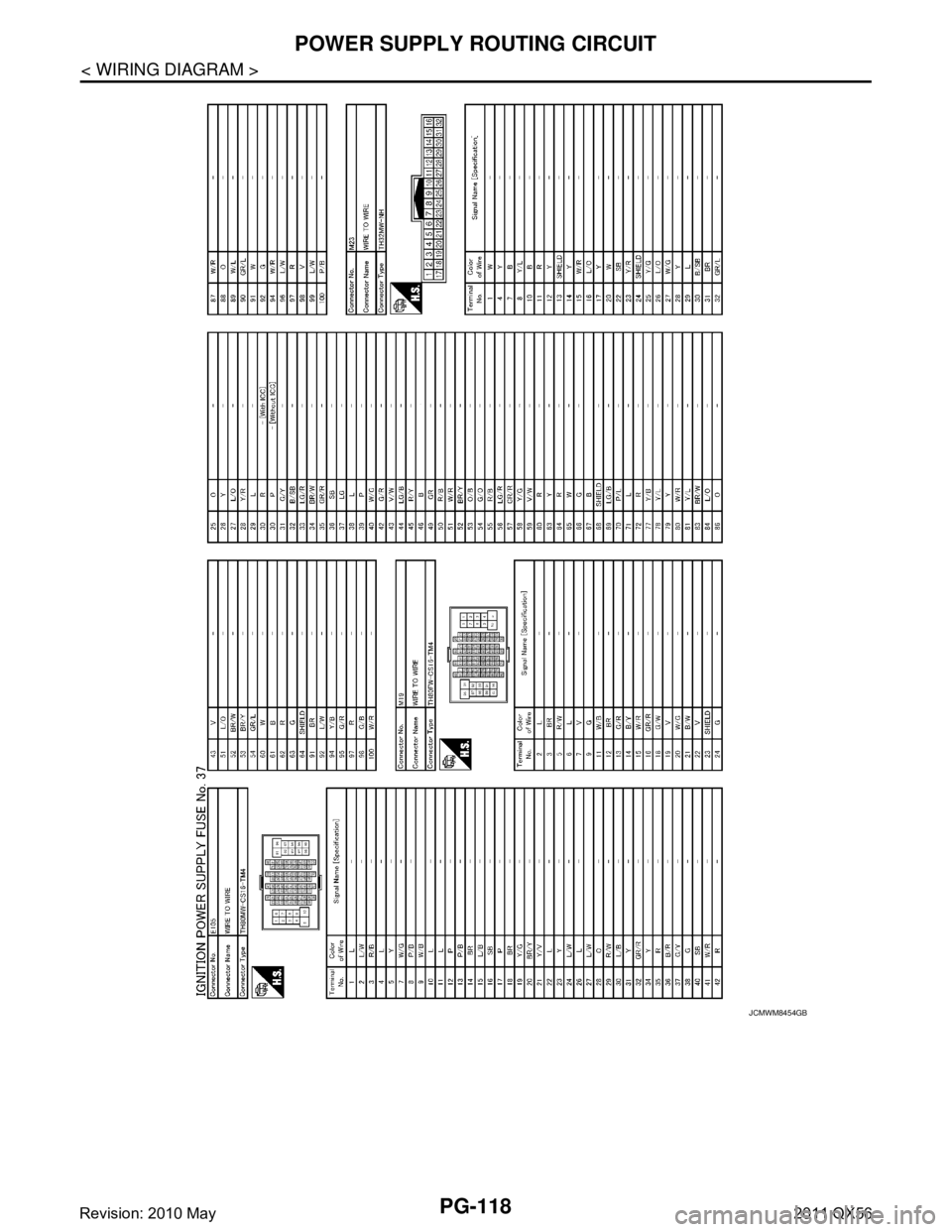

Wiring Diagram - IGNITION PO
WER SUPPLY FUSE No. 37 -INFOID:0000000006288147
JCMWM8451GB
Revision: 2010 May2011 QX56
Page 4035 of 5598
PG-116
< WIRING DIAGRAM >
POWER SUPPLY ROUTING CIRCUIT
JCMWM8452GB
Revision: 2010 May2011 QX56
Page 4036 of 5598
PG
POWER SUPPLY ROUTING CIRCUITPG-117
< WIRING DIAGRAM >
C
DE
F
G H
I
J
K L
B A
O P
N
JCMWM8453GB
Revision: 2010 May2011 QX56
Page 4037 of 5598
PG-118
< WIRING DIAGRAM >
POWER SUPPLY ROUTING CIRCUIT
JCMWM8454GB
Revision: 2010 May2011 QX56
Page 4038 of 5598
PG
POWER SUPPLY ROUTING CIRCUITPG-119
< WIRING DIAGRAM >
C
DE
F
G H
I
J
K L
B A
O P
N
JCMWM8455GB
Revision: 2010 May2011 QX56
Page 4039 of 5598
PG-120
< WIRING DIAGRAM >
POWER SUPPLY ROUTING CIRCUIT
JCMWM8456GB
Revision: 2010 May2011 QX56
Page 4040 of 5598
PG
POWER SUPPLY ROUTING CIRCUITPG-121
< WIRING DIAGRAM >
C
DE
F
G H
I
J
K L
B A
O P
N

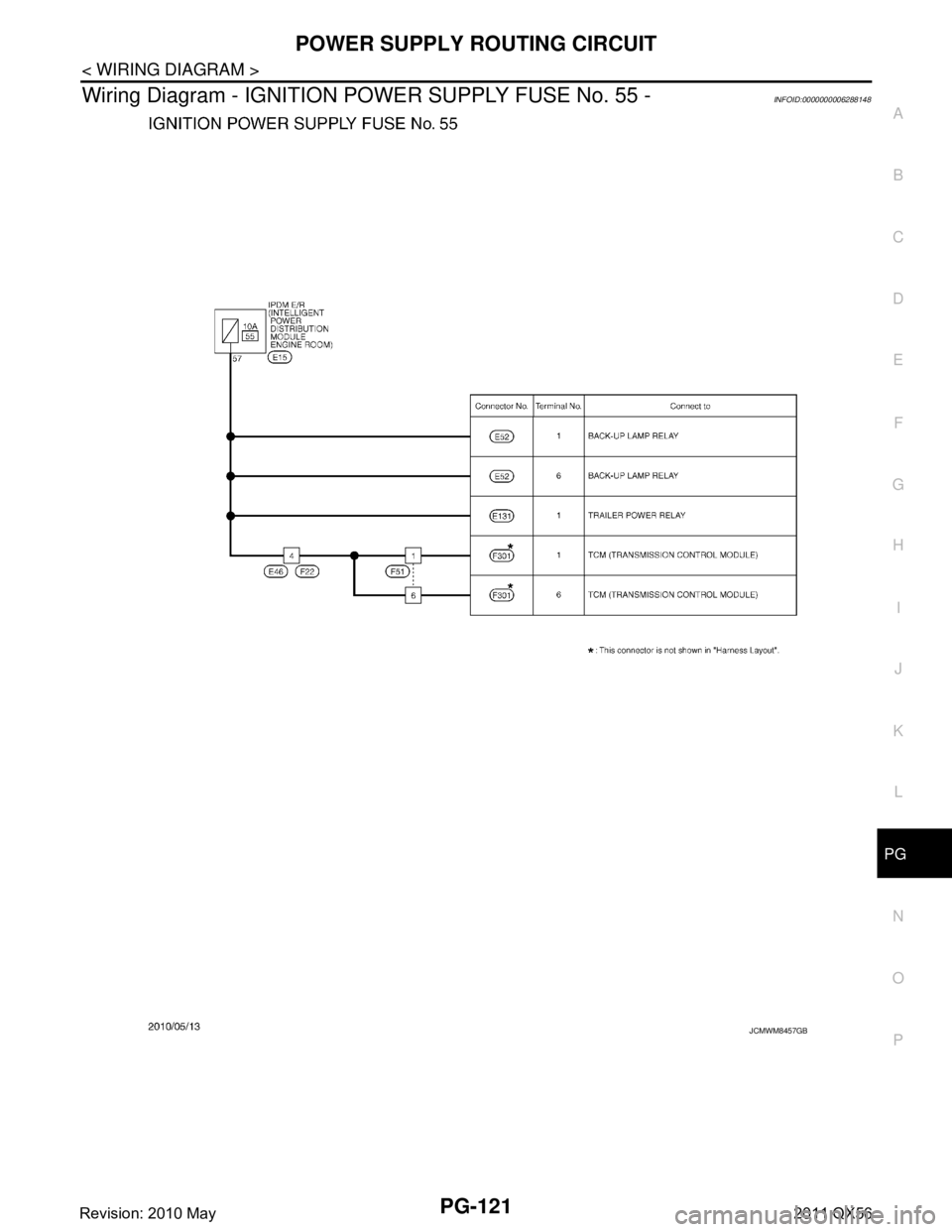

Wiring Diagram - IGNITION PO
WER SUPPLY FUSE No. 55 -INFOID:0000000006288148
JCMWM8457GB
Revision: 2010 May2011 QX56
