REMOVAL AND INSTALLATION
BATTERY
Exploded ViewINFOID:0000000009460448
Removal and Installation (Battery)INFOID:0000000009460449
REMOVAL
1. Remove cover of battery positive terminal.
2. Loosen battery terminal nuts and disconnect bot h positive and negative battery terminals.
CAUTION:
Disconnect the negative battery terminal first.
3. Remove battery frame nuts, battery frame and battery rods.
4. Remove battery cover.
5. Remove battery.
INSTALLATION
Installation is in the reverse order of removal.
CAUTION:
Connect the positive battery terminal first.

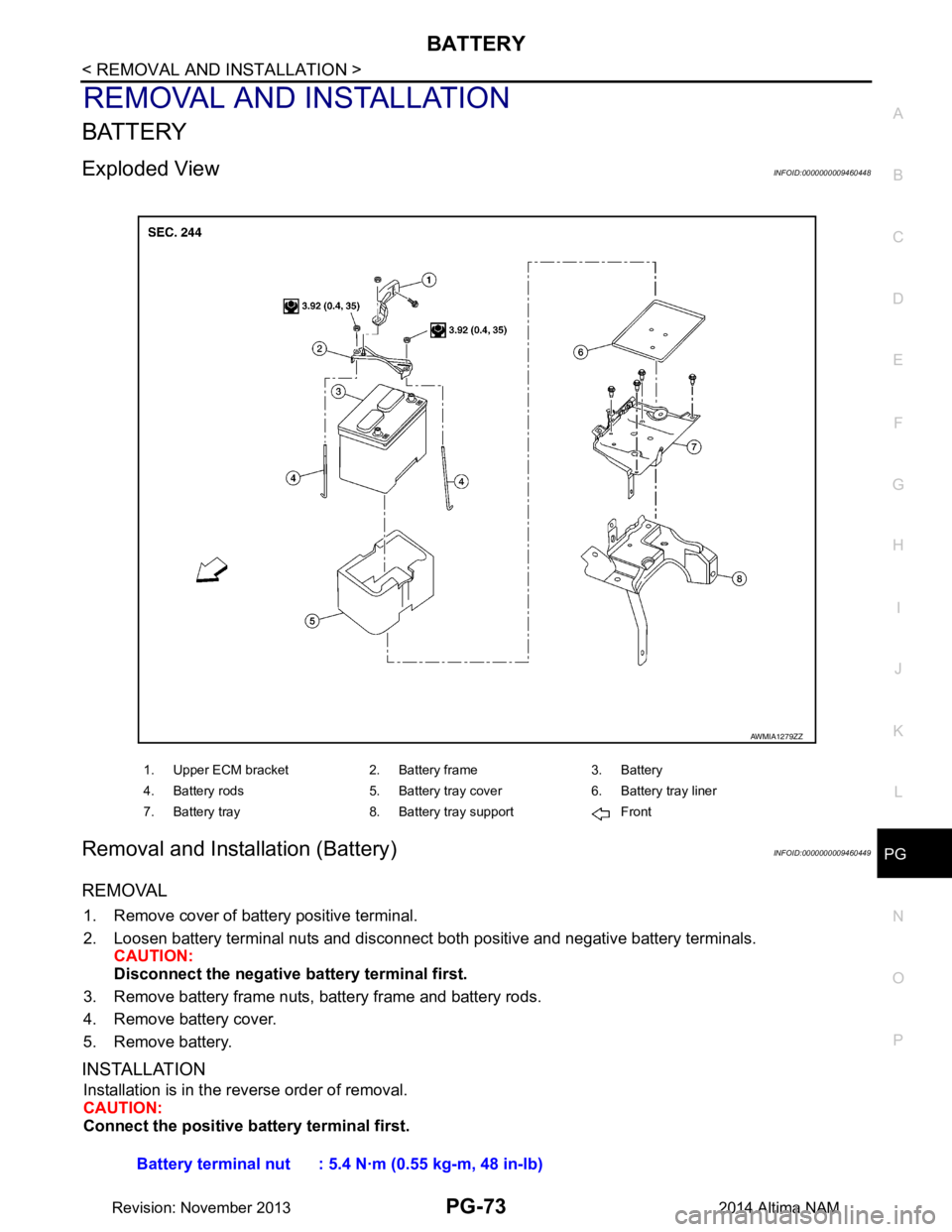

1. Upper ECM bracket 2. Battery frame 3. Battery
4. Battery rods 5. Battery tray cover 6. Battery tray liner
7. Battery tray 8. Battery tray support Front
AWMIA1279ZZ
Battery terminal nut : 5.4 N·m (0.55 kg-m, 48 in-lb)
Revision: November 20132014 Altima NAM
Page 3506 of 4801

PG-74
< REMOVAL AND INSTALLATION >
BATTERY
Reset electronic systems as necessary. Refer to PG-7, "ADDITIONAL SERVICE WHEN REMOVING BAT-
TERY NEGATIVE TERMINAL : Special Repair Requirement".
Removal and Installation (Battery Tray)INFOID:0000000009460450
REMOVAL
1. Remove battery and battery tray liner. Refer to PG-73, "Removal and Installation (Battery)".
2. Remove front air duct and air cleaner case assembly. Refer to EM-29, "Removal and Installation"
(QR25DE models) or EM-144, "Removal and Installation" (VQ35DE models).
3. Disconnect transmission control module (TCM). Refer to TM-183, "Exploded View"
(RE0F10D) TM-384,
"Exploded View"or (RE0F10E).
4. Remove the ECM bracket.
5. Remove the battery tray bolts and battery tray.
6. Remove the battery tray support bolts and battery tray support.
INSTALLATION
Installation is in the reverse order of removal.
Reset electronic systems as necessary. Refer to PG-7, "ADDITIONAL SERVICE WHEN REMOVING BAT-
TERY NEGATIVE TERMINAL : Special Repair Requirement".
Revision: November 20132014 Altima NAM
Page 3507 of 4801
PG
BATTERYPG-75
< SERVICE DATA AND SPECIFICATIONS (SDS)
C
D E
F
G H
I
J
K L
B
A
O P
N
SERVICE DATA AND SPECIFICATIONS (SDS)
BATTERY
BatteryINFOID:0000000009460451
*: Always check with the Parts Department for the latest parts information.
Typ e*
GR27 GR35
Capacity (20HR) minimum V-AH 12-80 12-60
Cold cranking current A @ -18 °C (0 °F) 710 550
Revision: November 20132014 Altima NAM
Page 3508 of 4801

PWC-1
BODY EXTERIOR, DOORS, ROOF & VEHICLE SECURITY
C
