Page 145 of 5135
030MU±02
± SERVICE SPECIFICATIONSBRAKE
03±41
AVENSIS REPAIR MANUAL (RM1018E)
BRAKE
SERVICE DATA
Brake pedal height (from asphalt sheet) RHD:
LHD:
M/T
A/T142.5 ± 152.5 mm (5.610 ± 6.004 in.)
148.1 ± 158.1 mm (5.831 ± 6.224 in.)
149.9 ± 159.9 mm (5.902 ± 6.295 in.)
Brake Pedal free play1 ± 6 mm (0.04 ± 0.24 in.)
Stop light switch clearance0.5 ± 2.6 mm (0.020 ± 0.102 in.)
Pedal reserve distance from asphalt sheet at 490 N (50 kgf, 110.2 lbf)More than 60 mm (2.36 in.)
Brake booster push rod to piston clearance (w/ SST)0 mm (0 in.)
Front disc brake pad thickness Standard
Minimum12.5 mm (0.492 in.)
2.0 mm (0.079 in.)
Front brake disc thickness Standard
Minimum26.0 mm (1.024 in.)
24.0 mm (0.945 in.)
Front disc runout Maximum0.05 mm (0.0020 in.)
Rear disc brake pad thickness Standard
Minimum10.0 mm (0.394 in.)
2.0 mm (0.079 in.)
Rear disc thickness Standard
Minimum10.0 mm (0.394 in.)
8.0 mm (0.315 in.)
Rear disc runout Maximum0.05 mm (0.0020 in.)
Page 146 of 5135
030KC±06
03±40
± SERVICE SPECIFICATIONSDRIVE SHAFT / PROPELLER SHAFT / AXLE
AVENSIS REPAIR MANUAL (RM1018E)

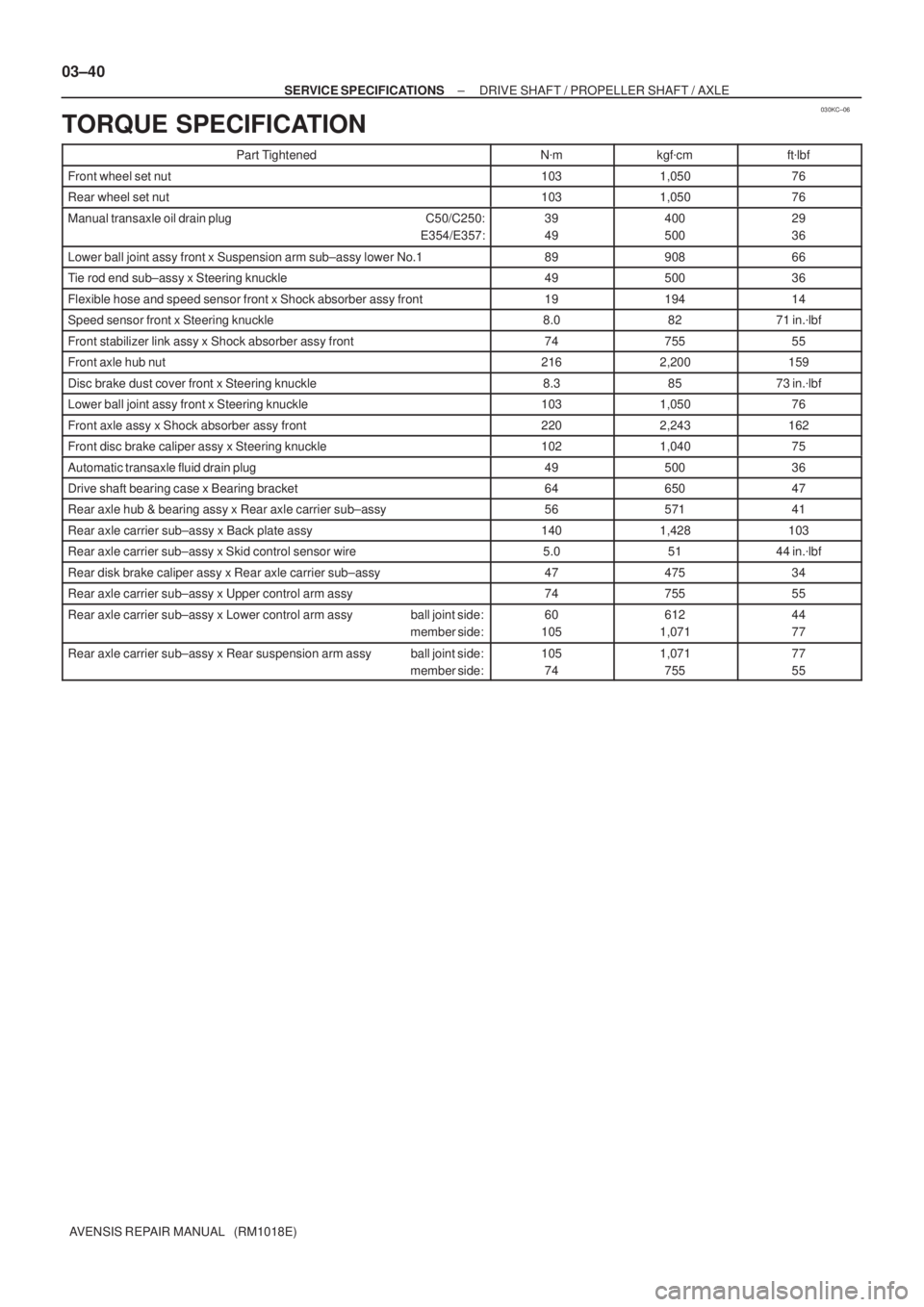

TORQUE SPECIFICATION
Part TightenedNmkgfcmftlbf
Front wheel set nut1031,05076
Rear wheel set nut1031,05076
Manual transaxle oil drain plug C50/C250:
E354/E357:39
49400
50029
36
Lower ball joint assy front x Suspension arm sub±assy lower No.18990866
Tie rod end sub±assy x Steering knuckle4950036
Flexible hose and speed sensor front x Shock absorber assy front1919414
Speed sensor front x Steering knuckle8.08271 in.lbf
Front stabilizer link assy x Shock absorber assy front7475555
Front axle hub nut2162,200159
Disc brake dust cover front x Steering knuckle8.38573 in.lbf
Lower ball joint assy front x Steering knuckle1031,05076
Front axle assy x Shock absorber assy front2202,243162
Front disc brake caliper assy x Steering knuckle1021,04075
Automatic transaxle fluid drain plug4950036
Drive shaft bearing case x Bearing bracket6465047
Rear axle hub & bearing assy x Rear axle carrier sub±assy5657141
Rear axle carrier sub±assy x Back plate assy1401,428103
Rear axle carrier sub±assy x Skid control sensor wire5.05144 in.lbf
Rear disk brake caliper assy x Rear axle carrier sub±assy4747534
Rear axle carrier sub±assy x Upper control arm assy7475555
Rear axle carrier sub±assy x Lower control arm assy ball joint side:
member side:60
105612
1,07144
77
Rear axle carrier sub±assy x Rear suspension arm assy ball joint side:
member side:105
741,071
75577
55
Page 147 of 5135
030KB±05
± SERVICE SPECIFICATIONSDRIVE SHAFT / PROPELLER SHAFT / AXLE
03±39
AVENSIS REPAIR MANUAL (RM1018E)
DRIVE SHAFT / PROPELLER SHAFT / AXLE

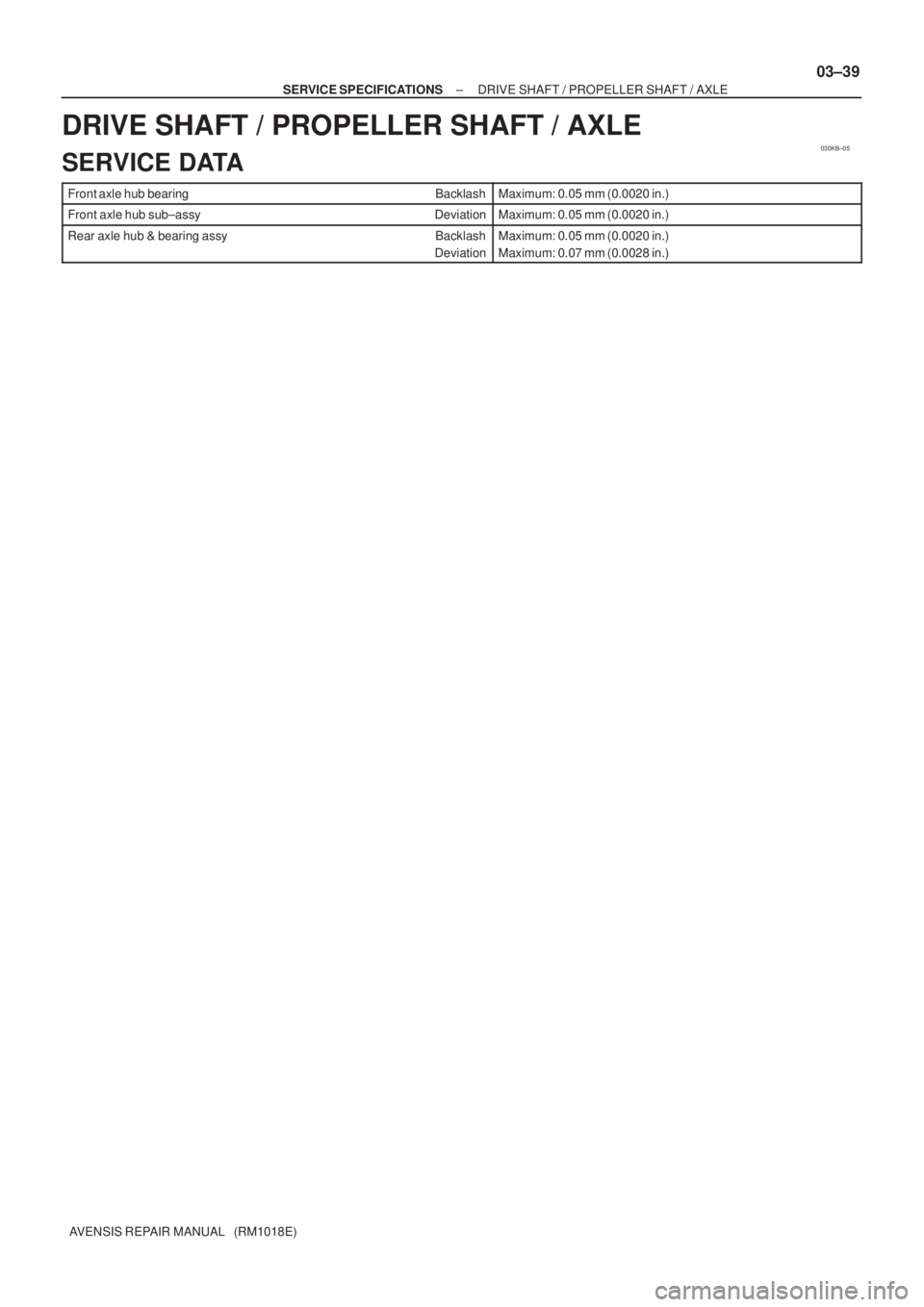

SERVICE DATA
Front axle hub bearing BacklashMaximum: 0.05 mm (0.0020 in.)
Front axle hub sub±assy DeviationMaximum: 0.05 mm (0.0020 in.)
Rear axle hub & bearing assy Backlash
DeviationMaximum: 0.05 mm (0.0020 in.)
Maximum: 0.07 mm (0.0028 in.)
Page 148 of 5135
0313C±05
03±38
± SERVICE SPECIFICATIONSTIRE & WHEEL
AVENSIS REPAIR MANUAL (RM1018E)
TIRE & WHEEL
SERVICE DATA
Engine type:
3ZZ±FE, 1ZZ±FE, 1AZ±FE
Tire sizeFront
kPa (kgf/cm2, psi)
Rear
kPa (kgf/cm2, psi)
195/65R16 91V:
205/55R16 91V:
with 4 or less occupants
with 5 or more occupants
220 (2.2, 32) *1
240 (2.4, 35) *2
220 (2.2, 32) *1
250 (2.5, 36) *2
220 (2.2, 32) *1
240 (2.4, 35) *2
220 (2.2, 32) *1
280 (2.8, 41) *1
Engine type:
1CD±FTV
Tire sizeFront
kPa (kgf/cm2, psi)
Rear
kPa (kgf/cm2, psi)
Cold tire inflation pressure
205/55R16 91V:
with 4 or less occupants
with 5 or more occupants
240 (2.4, 35) *1
270 (2.7, 39) *2
240 (2.4, 35) *1
280 (2.8, 41) *2
240 (2.4, 35) *1
270 (2.7, 39) *2
240 (2.4, 35) *1
290 (2.9, 42) *2
Engine type:
1AZ±FSE
Tire sizeFront
kPa (kgf/cm2, psi)
Rear
kPa (kgf/cm2, psi)
205/55R16 91V:
with 4 or less occupants
with 5 or more occupants
215/45R17 87W:
with 4 or less occupants
with 5 or more occupants220 (2.2, 32) *1
250 (2.5, 36) *2
220 (2.2, 32) *1
270 (2.7, 39) *2
240 (2.4, 35) *1
290 (2.9, 42) *2
240 (2.4, 35) *1
310 (3.1, 45) *2
220 (2.2, 32) *1
250 (2.5, 36) *2
220 (2.2, 32) *1
280 (2.8, 41) *2
240 (2.4, 35) *1
290 (2.9, 42) *2
240 (2.4, 35) *1
330 (3.3, 48) *2
Tire runout1.4 mm (0.055 in.) or less
Imbalance after adjustment8.0 g (0.018 lb) or less
*1: For driving under 160 km/h (100 mph)
*2: For driving at 160 km/h (100 mph) or over
Page 149 of 5135
031HG±01
± SERVICE SPECIFICATIONSREAR SUSPENSION
03±37
AVENSIS REPAIR MANUAL (RM1018E)
TORQUE SPECIFICATION
Part TightenedNmkgfcmftlbf
Hub nut1031,05076
Piston rod set nut5657141
Shock absorber x Body8081659
Shock absorber x Rear suspension arm1601,63211 8
Parking brake cable set bolt5.05144 in.lbf
Skid control sensor wire harness bracket set bolt5.05144 in.lbf
Rear suspension arm bracket x body6566348
Rear suspension arm x Rear suspension member7475555
Rear suspension arm bracket x Rear suspension arm11 01,12281
Rear axle carrier (front side) x Rear suspension arm1051,07177
Rear axle carrier (rear side) x Rear suspension arm7475555
Upper control arm x Rear axle carrier7475555
Upper control arm x Suspension member7475555
Lower control arm x Rear axle carrier6061244
Lower control arm x Suspension member1051,07177
Stabilizer bar x Stabilizer link4444932
Stabilizer link x Suspension arm4444932
Stabilizer bar bracket x Suspension member3535726
Page 150 of 5135
031HF±01
03±36
± SERVICE SPECIFICATIONSREAR SUSPENSION
AVENSIS REPAIR MANUAL (RM1018E)
REAR SUSPENSION

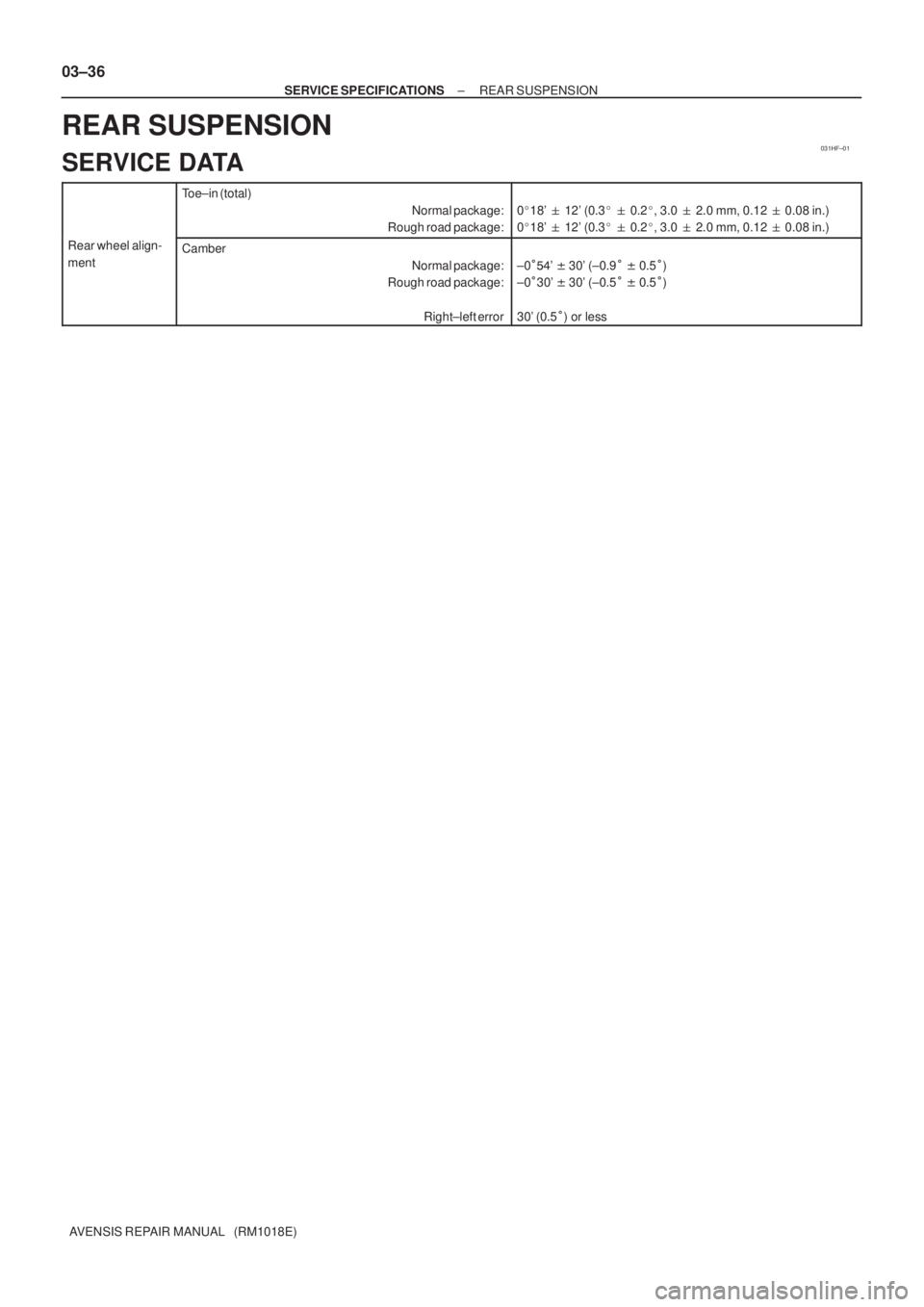

SERVICE DATA
Toe±in (total)
Normal package:
Rough road package:
018' 12' (0.3 0.2, 3.0 2.0 mm, 0.12 0.08 in.)
018' 12' (0.3 0.2, 3.0 2.0 mm, 0.12 0.08 in.)
Rear wheel align-
mentCamber
Normal package:
Rough road package:
Right±left error
±0' 30' (±0.9 0.5)
±030' 30' (±0.5 0.5)
30' (0.5) or less
Page 151 of 5135
0313A±05
± SERVICE SPECIFICATIONSFRONT SUSPENSION
03±35
AVENSIS REPAIR MANUAL (RM1018E)

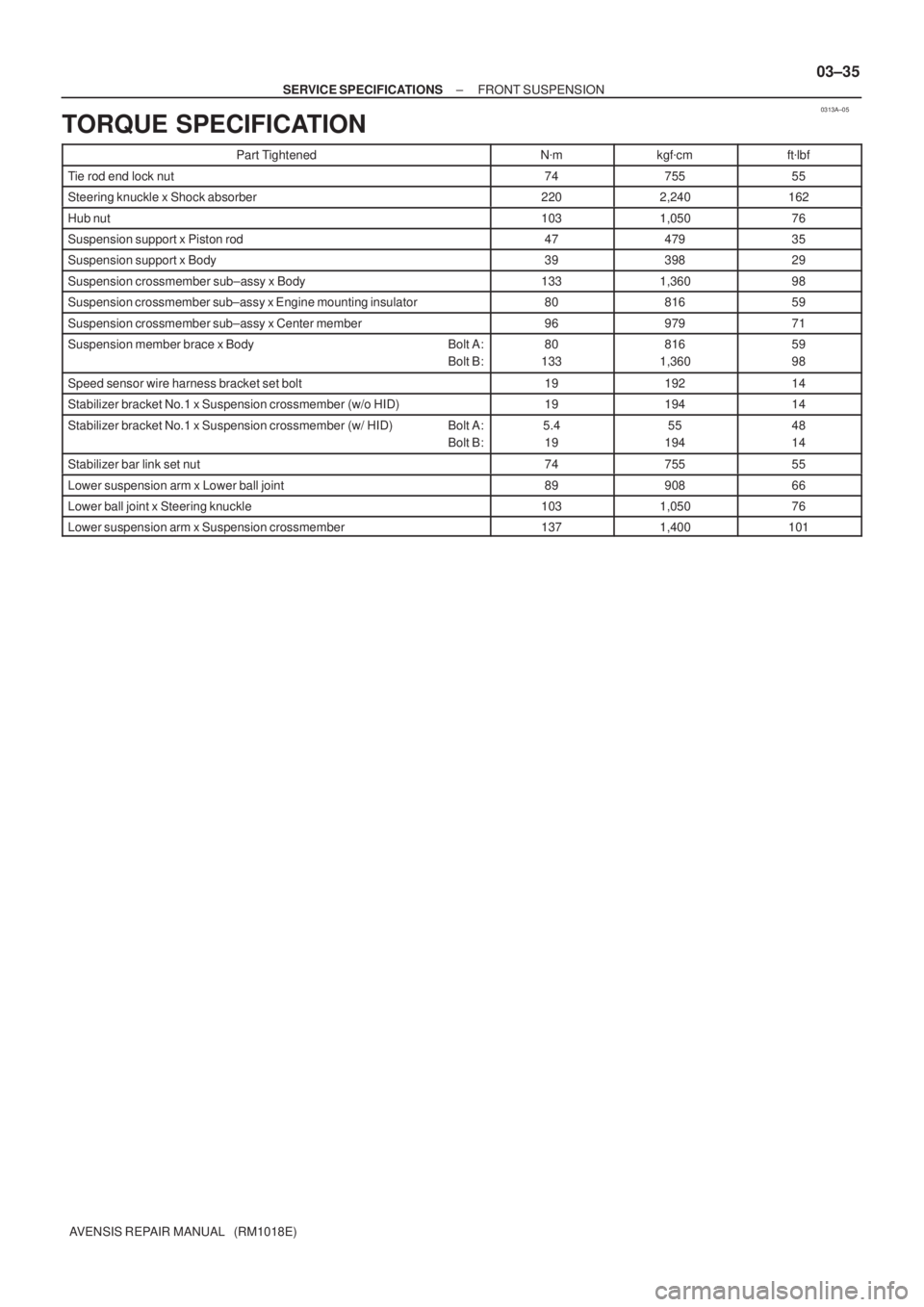

TORQUE SPECIFICATION
Part TightenedNmkgfcmftlbf
Tie rod end lock nut7475555
Steering knuckle x Shock absorber2202,240162
Hub nut1031,05076
Suspension support x Piston rod4747935
Suspension support x Body3939829
Suspension crossmember sub±assy x Body1331,36098
Suspension crossmember sub±assy x Engine mounting insulator8081659
Suspension crossmember sub±assy x Center member9697971
Suspension member brace x Body Bolt A:
Bolt B:80
133816
1,36059
98
Speed sensor wire harness bracket set bolt1919214
Stabilizer bracket No.1 x Suspension crossmember (w/o HID)1919414
Stabilizer bracket No.1 x Suspension crossmember (w/ HID) Bolt A:
Bolt B:5.4
1955
19448
14
Stabilizer bar link set nut7475555
Lower suspension arm x Lower ball joint8990866
Lower ball joint x Steering knuckle1031,05076
Lower suspension arm x Suspension crossmember1371,400101
Page 152 of 5135
0313B±05
03±34
± SERVICE SPECIFICATIONSFRONT SUSPENSION
AVENSIS REPAIR MANUAL (RM1018E)
FRONT SUSPENSION
SERVICE DATA
Vehicle height
(Normal package) Front: A *1
± B *2
Rear: D *4 ± C *3
(Rough road package) Front: A *1
± B *2
Rear: D *4 ± C *3
92 mm (3.62 in.)
61 mm (2.40 in.)
72 mm (2.83 in.)
41 mm (1.61 in.)
Toe±in (total)
Rack end length difference006' 12' (0.1 0.2), 1 2 mm (0.04 0.08 in.)
1.5 mm (0.059 in.) or less
Wheel angle
[Electric motor power steering]
(Normal package) Inside wheel
Outside wheel: Reference
(Rough road package) Inside wheel
Outside wheel: Reference
17' 2
32
52'
42' 2
33
16'
Front wheel align-
ment
Wheel angle
[Oil pressure power steering]
(Normal package) Inside wheel
Outside wheel: Reference
(Rough road package) Inside wheel
Outside wheel: Reference
47' 2
31
15'
09' 2
31
38'
Camber
Normal package
Rough road package
Right±left error
±0
34' 45' (±0.57
0.75
)
±0
19' 45' (±0.32
0.75
)
45' (0.75
) or less
Caster
Normal package
Rough road package
Right±left error
54' 45' (2.90
0.75
)
40' 45' (2.67
0.75
)
45' (0.75
) or less
Steering axis inclination
Normal package
Rough road package
Right±left error
12
27' 45' (12.45
0.75
)
11
56' 45' (11.93
0.75
)
45' (0.75
) or less
Front suspensionLower ball joint turning torque0.98 ± 4.9 N´m (10 ± 50 kgf´cm, 9 ± 43 in.´lbf)Front suspensionStabilizer bar link ball joint turning torque0.05 ± 1.96 N´m (0.5 ± 20 kgf´cm, 0.4 ± 17 in.´lbf)
*1: Ground clearance of front wheel center
*2: Ground clearance of lower suspension arm front bolt center
*3: Ground clearance of toe control arm inner bolt center
*4: Ground clearance of rear wheel center
