Page 65 of 5135

± PREPARATIONCOOLING
02±19
AVENSIS REPAIR MANUAL (RM1018E)
(09962±01000)Variable Pin Wrench Arm AssyWATER PUMP ASSY(1AZ±FE)
WATER PUMP ASSY(1AZ±FSE)
WATER PUMP ASSY(1CD±FTV)
(09963±00700)Pin 7WATER PUMP ASSY(1AZ±FE)
WATER PUMP ASSY(1AZ±FSE)
(09963±01000)Pin 10WATER PUMP ASSY(1CD±FTV)
Recomended Tools
09216±00021Belt Tension GaugeWATER PUMP ASSY(1CD±FTV)
Equipment
Hexagon wrench (8mm)
Ohmmeter
Radiator cap tester
Thermometer
Torque wrench
Slide calipers
Wooden block
Heater
SSM
08826±00080Seal Packing Black or equivalent
(FIPG)WATER PUMP ASSY(1AZ±FE)
WATER PUMP ASSY(1AZ±FSE)
WATER PUMP ASSY(1CD±FTV)
Coolant
ItemCapacityClassification
Engine coolant (3ZZ±FE)
Left±hand drive vehicles
Right±hand drive vehicles
5.8 liters (6.1 US qts, 5.1 lmp. qts)
5.9 liters (6.2 US qts, 5.2 lmp. qts)
TOYOTA long life coolant
Engine coolant (1ZZ±FE)
Left±hand drive vehicles M/T
A/T
Right±hand drive vehicles M/T
A/T
5.8 liters (6.1 US qts, 5.1 lmp. qts)
5.7 liters (6.0 US qts, 5.0 lmp. qts)
5.9 liters (6.2 US qts, 5.2 lmp. qts)
5.8 liters (6.1 US qts, 5.1 lmp. qts)
TOYOTA long life coolant
Engine coolant (1AZ±FE/1AZ±FSE)
Left±hand drive vehicles M/T
A/T
Right±hand drive vehicles M/T
A/T
6.0 liters (6.3 US qts, 5.3 lmp. qts)
6.3 liters (6.7 US qts, 5.5 lmp. qts)
6.1 liters (6.4 US qts, 5.4 lmp. qts)
6.4 liters (6.8 US qts, 5.6 lmp. qts)
TOYOTA long life coolant
Engine coolant (1CD±FTV)
w/ power heater
w/o power heater
7.6 liters (8.0 US qts, 6.7 lmp. qts)
7.4 liters (7.8 US qts, 6.5 lmp. qts)
TOYOTA long life coolant
Page 66 of 5135
022J7±01
± PREPARATIONEXHAUST
02±17
AVENSIS REPAIR MANUAL (RM1018E)
EXHAUST
PREPARATION
Equipment
Torque wrench
Vernier calipers
Wooden block
Page 67 of 5135

022KB±01
02±8
± PREPARATIONENGINE MECHANICAL
AVENSIS REPAIR MANUAL (RM1018E)

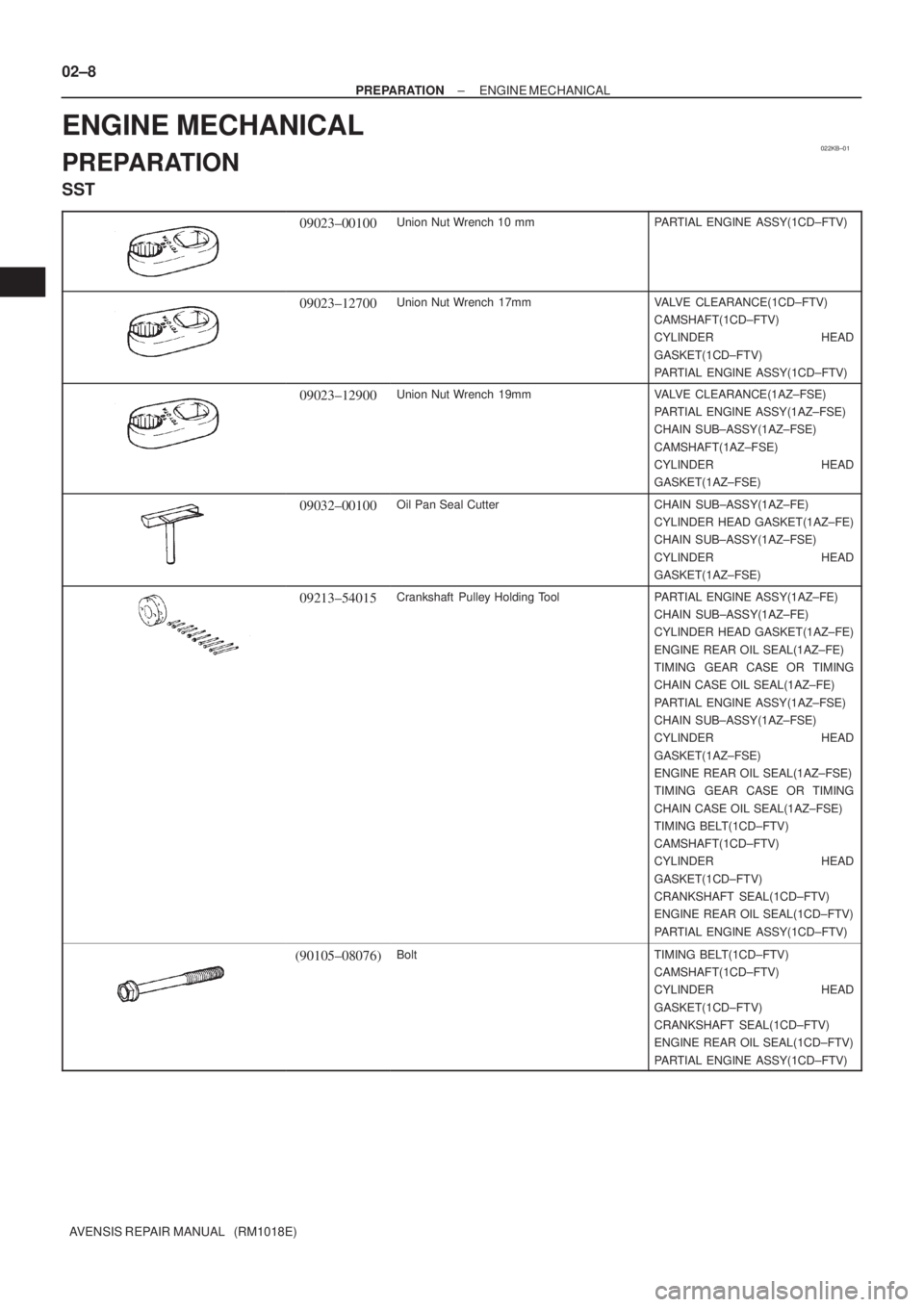

ENGINE MECHANICAL
PREPARATION
SST
09023±00100Union Nut Wrench 10 mmPARTIAL ENGINE ASSY(1CD±FTV)
09023±12700Union Nut Wrench 17mmVALVE CLEARANCE(1CD±FTV)
CAMSHAFT(1CD±FTV)
CYLINDER HEAD
GASKET(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
09023±12900Union Nut Wrench 19mmVALVE CLEARANCE(1AZ±FSE)
PARTIAL ENGINE ASSY(1AZ±FSE)
CHAIN SUB±ASSY(1AZ±FSE)
CAMSHAFT(1AZ±FSE)
CYLINDER HEAD
GASKET(1AZ±FSE)
09032±00100Oil Pan Seal CutterCHAIN SUB±ASSY(1AZ±FE)
CYLINDER HEAD GASKET(1AZ±FE)
CHAIN SUB±ASSY(1AZ±FSE)
CYLINDER HEAD
GASKET(1AZ±FSE)
09213±54015Crankshaft Pulley Holding ToolPARTIAL ENGINE ASSY(1AZ±FE)
CHAIN SUB±ASSY(1AZ±FE)
CYLINDER HEAD GASKET(1AZ±FE)
ENGINE REAR OIL SEAL(1AZ±FE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FE)
PARTIAL ENGINE ASSY(1AZ±FSE)
CHAIN SUB±ASSY(1AZ±FSE)
CYLINDER HEAD
GASKET(1AZ±FSE)
ENGINE REAR OIL SEAL(1AZ±FSE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FSE)
TIMING BELT(1CD±FTV)
CAMSHAFT(1CD±FTV)
CYLINDER HEAD
GASKET(1CD±FTV)
CRANKSHAFT SEAL(1CD±FTV)
ENGINE REAR OIL SEAL(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
(90105±08076)BoltTIMING BELT(1CD±FTV)
CAMSHAFT(1CD±FTV)
CYLINDER HEAD
GASKET(1CD±FTV)
CRANKSHAFT SEAL(1CD±FTV)
ENGINE REAR OIL SEAL(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
Page 68 of 5135

± PREPARATIONENGINE MECHANICAL
02±9
AVENSIS REPAIR MANUAL (RM1018E)

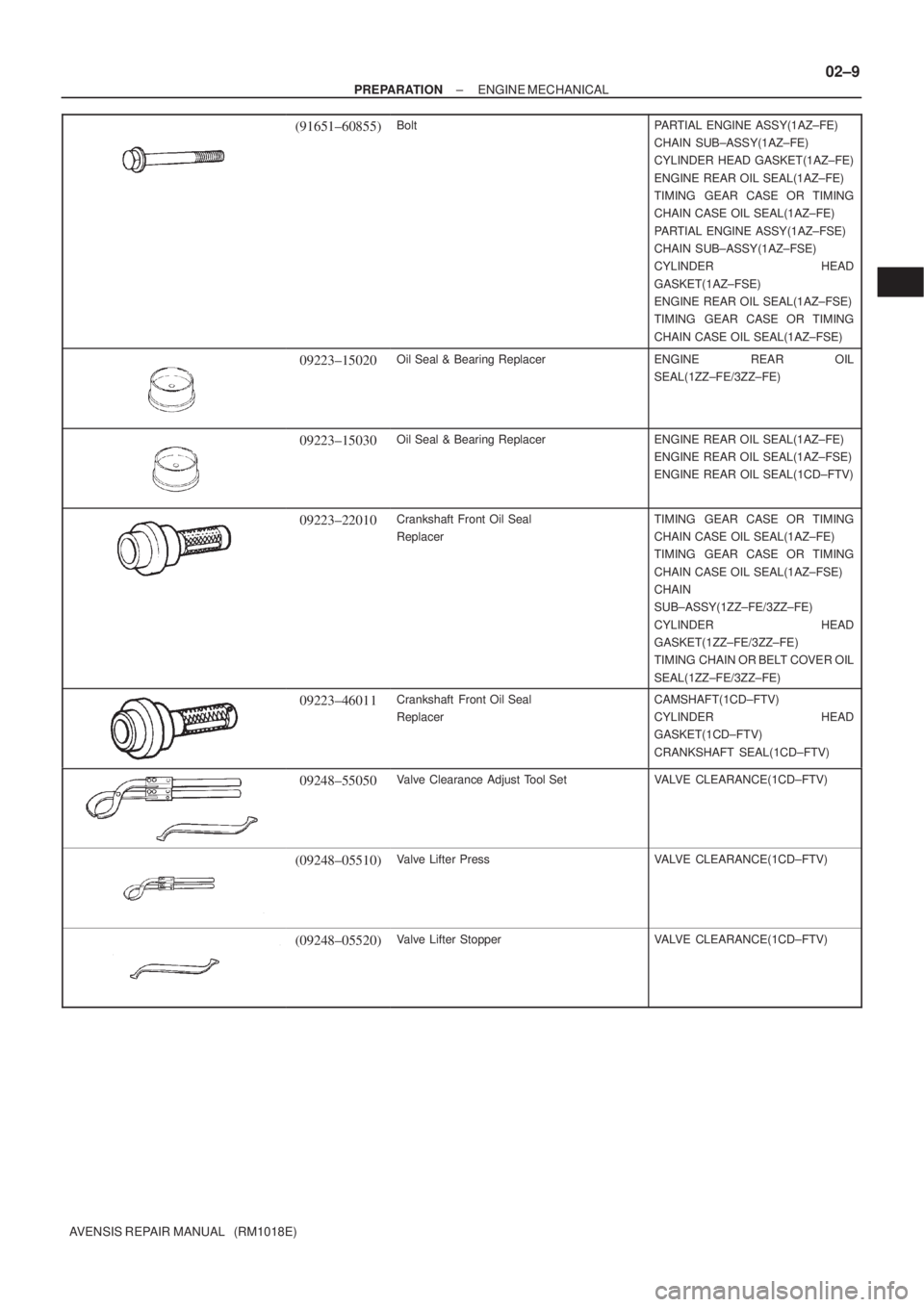

(91651±60855)BoltPARTIAL ENGINE ASSY(1AZ±FE)
CHAIN SUB±ASSY(1AZ±FE)
CYLINDER HEAD GASKET(1AZ±FE)
ENGINE REAR OIL SEAL(1AZ±FE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FE)
PARTIAL ENGINE ASSY(1AZ±FSE)
CHAIN SUB±ASSY(1AZ±FSE)
CYLINDER HEAD
GASKET(1AZ±FSE)
ENGINE REAR OIL SEAL(1AZ±FSE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FSE)
09223±15020Oil Seal & Bearing ReplacerENGINE REAR OIL
SEAL(1ZZ±FE/3ZZ±FE)
09223±15030Oil Seal & Bearing ReplacerENGINE REAR OIL SEAL(1AZ±FE)
ENGINE REAR OIL SEAL(1AZ±FSE)
ENGINE REAR OIL SEAL(1CD±FTV)
09223±22010Crankshaft Front Oil Seal
ReplacerTIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FSE)
CHAIN
SUB±ASSY(1ZZ±FE/3ZZ±FE)
CYLINDER HEAD
GASKET(1ZZ±FE/3ZZ±FE)
TIMING CHAIN OR BELT COVER OIL
SEAL(1ZZ±FE/3ZZ±FE)
09223±46011Crankshaft Front Oil Seal
ReplacerCAMSHAFT(1CD±FTV)
CYLINDER HEAD
GASKET(1CD±FTV)
CRANKSHAFT SEAL(1CD±FTV)
09248±55050Valve Clearance Adjust Tool SetVALVE CLEARANCE(1CD±FTV)
(09248±05510)Valve Lifter PressVALVE CLEARANCE(1CD±FTV)
(09248±05520)Valve Lifter StopperVALVE CLEARANCE(1CD±FTV)
Page 69 of 5135

02±10
± PREPARATIONENGINE MECHANICAL
AVENSIS REPAIR MANUAL (RM1018E)
09249±63010Torque Wrench AdaptorFAN AND GENERATOR V
BELT(1AZ±FE)
CHAIN SUB±ASSY(1AZ±FE)
CYLINDER HEAD GASKET(1AZ±FE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FE)
FAN AND GENERATOR V
BELT(1AZ±FSE)
CHAIN SUB±ASSY(1AZ±FSE)
CYLINDER HEAD
GASKET(1AZ±FSE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FSE)
09268±21010Fuel Hose PullerCYLINDER HEAD
GASKET(1ZZ±FE/3ZZ±FE)
09268±46021Nozzle Holder Retaining Nut
WrenchPARTIAL ENGINE ASSY(1AZ±FE)
PARTIAL ENGINE ASSY(1AZ±FSE)
09301±00210Clutch Guide ToolPARTIAL ENGINE ASSY(1CD±FTV)
PARTIAL ENGINE
ASSY(1ZZ±FE/3ZZ±FE)
09301±00220Clutch Guide ToolENGINE REAR OIL SEAL(1CD±FTV)
09316±60011Transmission & Transfer Bearing
ReplacerCRANKSHAFT SEAL(1CD±FTV)
(09316±00011)Replacer PipeCRANKSHAFT SEAL(1CD±FTV)
09330±00021Companion Flange Holding ToolPARTIAL ENGINE ASSY(1AZ±FE)
CHAIN SUB±ASSY(1AZ±FE)
CYLINDER HEAD GASKET(1AZ±FE)
ENGINE REAR OIL SEAL(1AZ±FE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FE)
PARTIAL ENGINE ASSY(1AZ±FSE)
CHAIN SUB±ASSY(1AZ±FSE)
CYLINDER HEAD
GASKET(1AZ±FSE)
ENGINE REAR OIL SEAL(1AZ±FSE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FSE)
TIMING BELT(1CD±FTV)
CAMSHAFT(1CD±FTV)
CYLINDER HEAD
GASKET(1CD±FTV)
CRANKSHAFT SEAL(1CD±FTV)
ENGINE REAR OIL SEAL(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
Page 70 of 5135

± PREPARATIONENGINE MECHANICAL
02±11
AVENSIS REPAIR MANUAL (RM1018E)
(09330±00030)PinPARTIAL ENGINE ASSY(1AZ±FE)
PARTIAL ENGINE ASSY(1AZ±FSE)
09520±01010Drive Shaft Remover AttachmentENGINE REAR OIL SEAL(1CD±FTV)
09520±24010Differential Side Gear Shaft
PullerENGINE REAR OIL SEAL(1CD±FTV)
(09520±32040)Shocker SetENGINE REAR OIL SEAL(1CD±FTV)
09628±62011Boll Joint PullerENGINE REAR OIL SEAL(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
PARTIAL ENGINE
ASSY(1ZZ±FE/3ZZ±FE)
09670±00010Front Crossmember Guide ToolENGINE REAR OIL SEAL(1CD±FTV)
PARTIAL ENGINE
ASSY(1ZZ±FE/3ZZ±FE)
09817±33190Sensor Socket WrenchPARTIAL ENGINE ASSY(1AZ±FE)
PARTIAL ENGINE ASSY(1AZ±FSE)
PARTIAL ENGINE
ASSY(1ZZ±FE/3ZZ±FE)
09843±18020Diagnosis Check WireENGINE(1AZ±FSE)
ENGINE(1ZZ±FE/3ZZ±FE)
09843±18040Diagnosis Check Wire No.2ENGINE(1AZ±FE)
ENGINE(1AZ±FSE)
ENGINE(1CD±FTV)
ENGINE(1ZZ±FE/3ZZ±FE)
PARTIAL ENGINE
ASSY(1ZZ±FE/3ZZ±FE)
CYLINDER HEAD
GASKET(1ZZ±FE/3ZZ±FE)
09930±00010Drive Shaft Nut ChiselENGINE REAR OIL SEAL(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
PARTIAL ENGINE
ASSY(1ZZ±FE/3ZZ±FE)
Page 71 of 5135

02±12
± PREPARATIONENGINE MECHANICAL
AVENSIS REPAIR MANUAL (RM1018E)

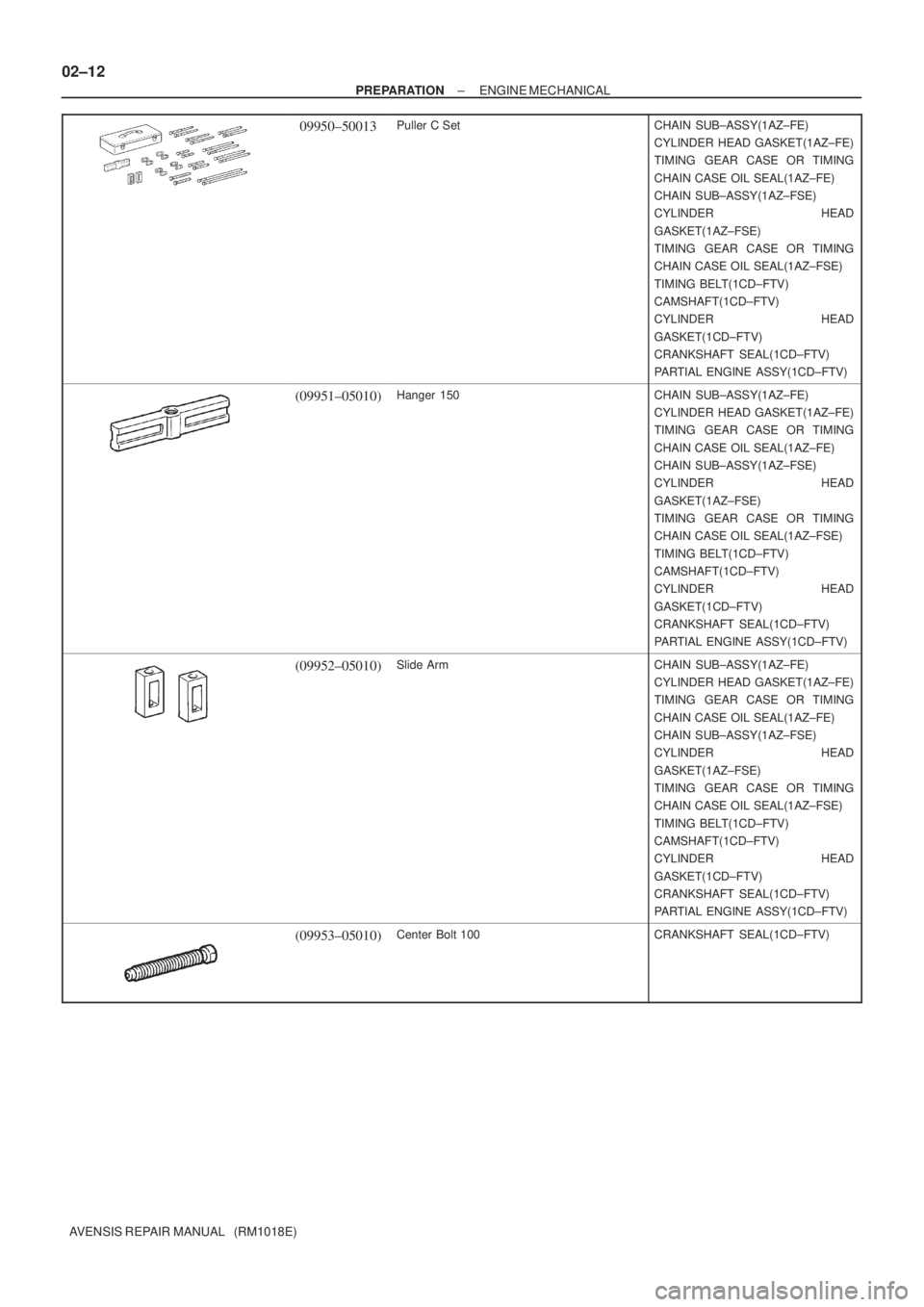

09950±50013Puller C SetCHAIN SUB±ASSY(1AZ±FE)
CYLINDER HEAD GASKET(1AZ±FE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FE)
CHAIN SUB±ASSY(1AZ±FSE)
CYLINDER HEAD
GASKET(1AZ±FSE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FSE)
TIMING BELT(1CD±FTV)
CAMSHAFT(1CD±FTV)
CYLINDER HEAD
GASKET(1CD±FTV)
CRANKSHAFT SEAL(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
(09951±05010)Hanger 150CHAIN SUB±ASSY(1AZ±FE)
CYLINDER HEAD GASKET(1AZ±FE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FE)
CHAIN SUB±ASSY(1AZ±FSE)
CYLINDER HEAD
GASKET(1AZ±FSE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FSE)
TIMING BELT(1CD±FTV)
CAMSHAFT(1CD±FTV)
CYLINDER HEAD
GASKET(1CD±FTV)
CRANKSHAFT SEAL(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
(09952±05010)Slide ArmCHAIN SUB±ASSY(1AZ±FE)
CYLINDER HEAD GASKET(1AZ±FE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FE)
CHAIN SUB±ASSY(1AZ±FSE)
CYLINDER HEAD
GASKET(1AZ±FSE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FSE)
TIMING BELT(1CD±FTV)
CAMSHAFT(1CD±FTV)
CYLINDER HEAD
GASKET(1CD±FTV)
CRANKSHAFT SEAL(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
(09953±05010)Center Bolt 100CRANKSHAFT SEAL(1CD±FTV)
Page 72 of 5135

± PREPARATIONENGINE MECHANICAL
02±13
AVENSIS REPAIR MANUAL (RM1018E)

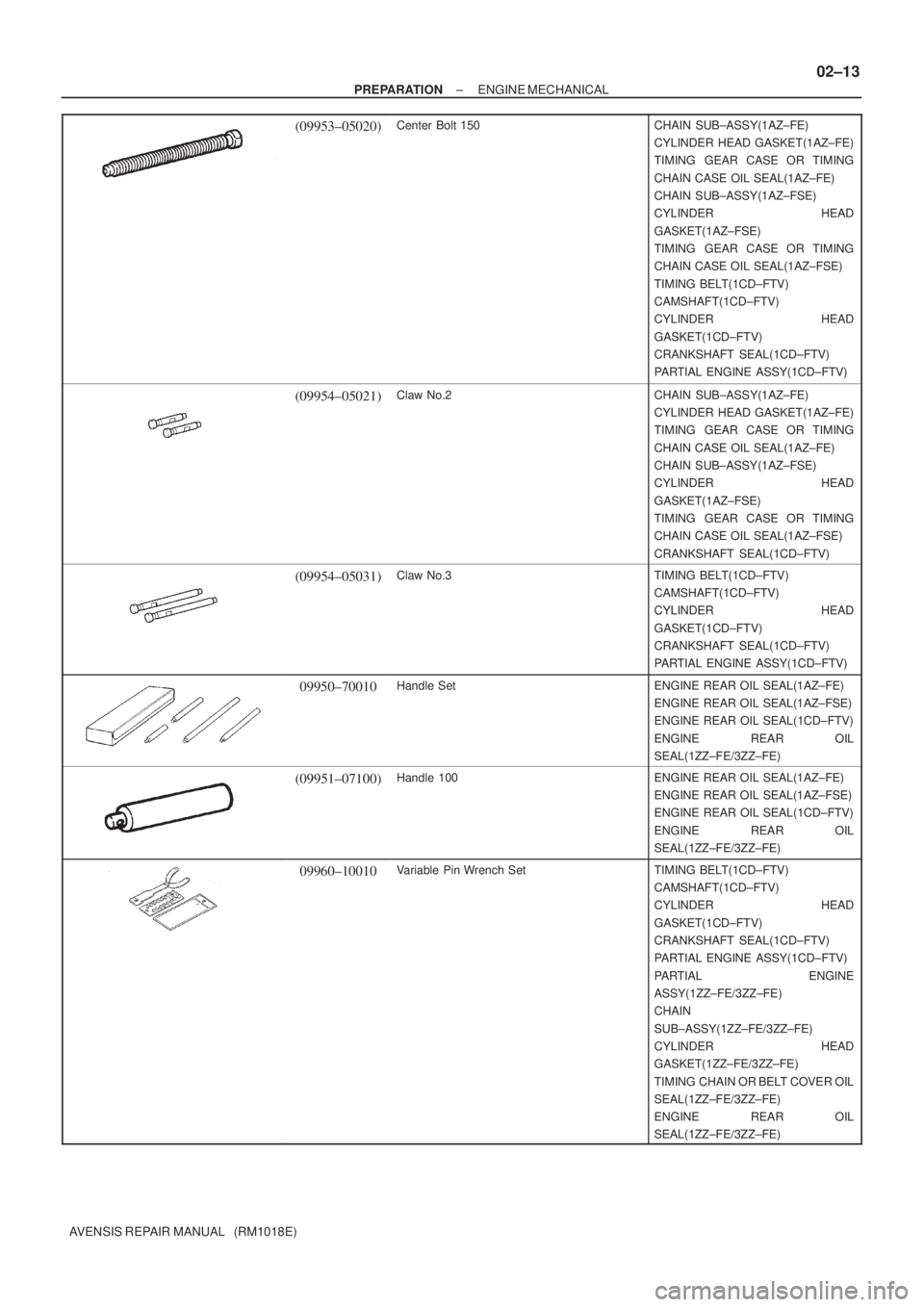

(09953±05020)Center Bolt 150CHAIN SUB±ASSY(1AZ±FE)
CYLINDER HEAD GASKET(1AZ±FE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FE)
CHAIN SUB±ASSY(1AZ±FSE)
CYLINDER HEAD
GASKET(1AZ±FSE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FSE)
TIMING BELT(1CD±FTV)
CAMSHAFT(1CD±FTV)
CYLINDER HEAD
GASKET(1CD±FTV)
CRANKSHAFT SEAL(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
(09954±05021)Claw No.2CHAIN SUB±ASSY(1AZ±FE)
CYLINDER HEAD GASKET(1AZ±FE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FE)
CHAIN SUB±ASSY(1AZ±FSE)
CYLINDER HEAD
GASKET(1AZ±FSE)
TIMING GEAR CASE OR TIMING
CHAIN CASE OIL SEAL(1AZ±FSE)
CRANKSHAFT SEAL(1CD±FTV)
(09954±05031)Claw No.3TIMING BELT(1CD±FTV)
CAMSHAFT(1CD±FTV)
CYLINDER HEAD
GASKET(1CD±FTV)
CRANKSHAFT SEAL(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
09950±70010Handle SetENGINE REAR OIL SEAL(1AZ±FE)
ENGINE REAR OIL SEAL(1AZ±FSE)
ENGINE REAR OIL SEAL(1CD±FTV)
ENGINE REAR OIL
SEAL(1ZZ±FE/3ZZ±FE)
(09951±07100)Handle 100ENGINE REAR OIL SEAL(1AZ±FE)
ENGINE REAR OIL SEAL(1AZ±FSE)
ENGINE REAR OIL SEAL(1CD±FTV)
ENGINE REAR OIL
SEAL(1ZZ±FE/3ZZ±FE)
09960±10010Variable Pin Wrench SetTIMING BELT(1CD±FTV)
CAMSHAFT(1CD±FTV)
CYLINDER HEAD
GASKET(1CD±FTV)
CRANKSHAFT SEAL(1CD±FTV)
PARTIAL ENGINE ASSY(1CD±FTV)
PARTIAL ENGINE
ASSY(1ZZ±FE/3ZZ±FE)
CHAIN
SUB±ASSY(1ZZ±FE/3ZZ±FE)
CYLINDER HEAD
GASKET(1ZZ±FE/3ZZ±FE)
TIMING CHAIN OR BELT COVER OIL
SEAL(1ZZ±FE/3ZZ±FE)
ENGINE REAR OIL
SEAL(1ZZ±FE/3ZZ±FE)
