Page 2657 of 5135
3306E±05
Parking Brake
Shoe Hold±Down
Compression Spring
Parking Brake Shoe
Adjusting Screw SetParking Brake
Shoe Strut LH
F44821
Parking Brake
Shoe Lever LH
Parking Brake
Shoe Assy LH No.2
Parking Brake
Shoe Assy LH No.1
Parking Brake Shoe
Hold±Down Spring Pin
Parking Brake Shoe
Hold±Down Spring Pin
Parking Brake Shoe
Hold±Down Compression Spring
Tension Spring
Tension Spring
Tension Spring
Rear Disc
Rear Disc Brake
Caliper Assy LH
47(475, 34)
Nm (kgfcm, ftlbf) : Specified torque
High temperature grease

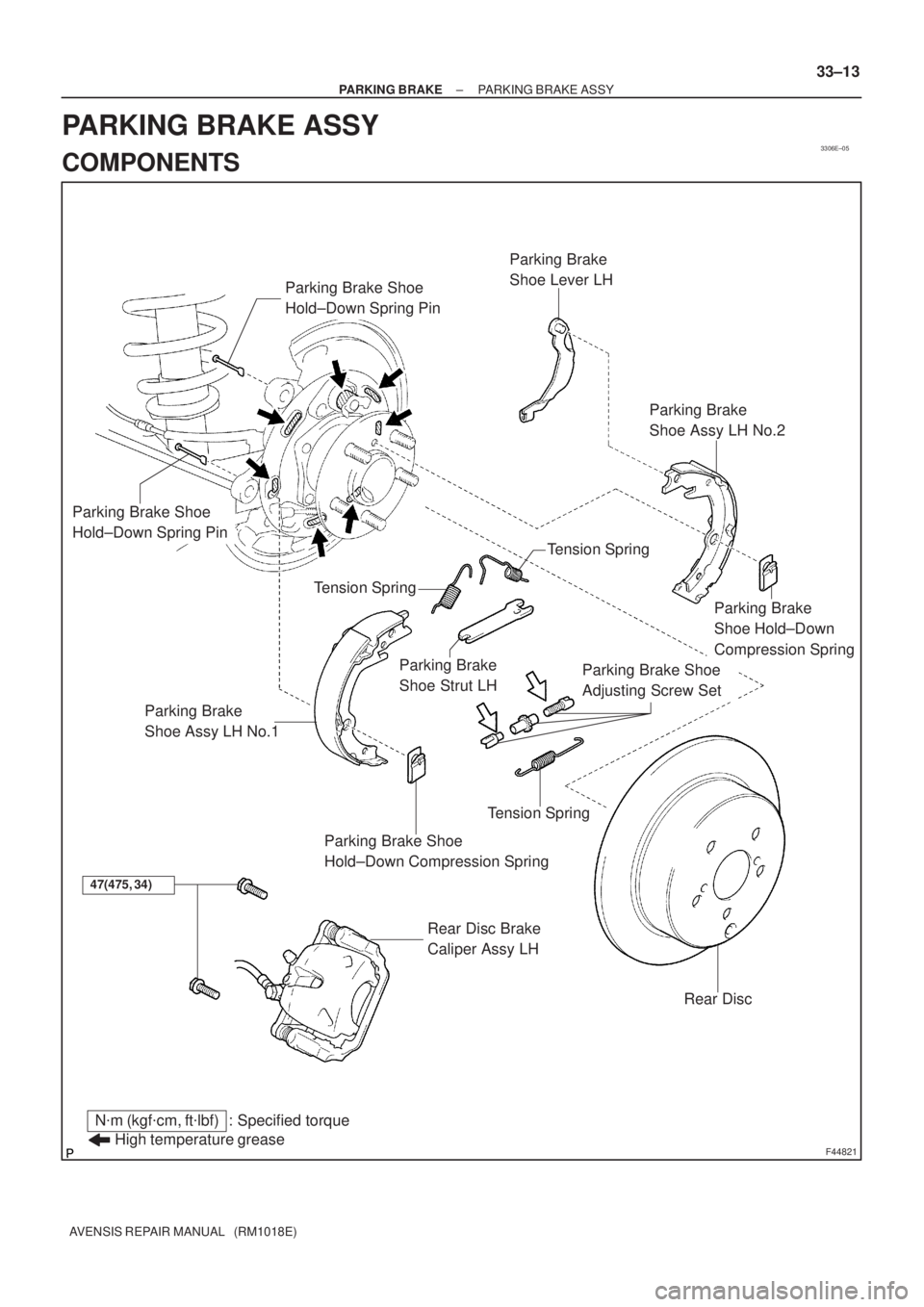

± PARKING BRAKEPARKING BRAKE ASSY
33±13
AVENSIS REPAIR MANUAL (RM1018E)
PARKING BRAKE ASSY
COMPONENTS
Page 2658 of 5135

330C7±01
F44818
33±10
±
PARKING BRAKE PARKING BRAKE CABLE ASSY NO.3
AVENSIS REPAIR MANUAL (RM1018E)
REPLACEMENT
HINT:
For parking brake cable assy No.2, perform the same procedure to the RH sid\
e.
1. REMOVE REAR WHEEL
2.DISCONNECT REAR DISC BRAKE CALIPER ASSY LH (See page 30±31)
3.REMOVE REAR DISC(See page 33±14)
4.REMOVE PARKING BRAKE ADJUSTER KIT (See page 33±14)
5.REMOVE PARKING BRAKE SHOE ADJUSTING SCREW SET(See page 33±14)
6.REMOVE PARKING BRAKE SHOE KIT (See page 33±14) SST 09718±00010
7. DISCONNECT PARKING BRAKE CABLE ASSY NO.3
(a) Using needle±nose pliers, and disconnect the parkingbrake cable assy No.3 from the backing plate.
8. REMOVE EXHAUST PIPE ASSY FRONT 1ZZ±FE/3ZZ±FE ENGINE TYPE: See page 15±2
1AZ±FE/1AZ±FSE ENGINE TYPE: See page 15±7
9. REMOVE FRONT FLOOR HEAT INSULATOR NO.1 (GASOLINE ENGINE TYPE)
(See page 33±7)
10. REMOVE FRONT FLOOR HEAT INSULATOR NO.2 (GASOLINE ENGINE TYPE) (See page 33±7)
11. REMOVE PARKING BRAKE CABLE ASSY NO.3
(a) Remove the 3 nuts and fuel tank protector No.1 (When re-placing parking brake cable assy No.2).
(b) Remove the 4 bolts and cable retainer from the body.
(c) Disconnect the parking brake cable assy No.3 from the equalizer, and remove the parking brake cable assy No.3.
Page 2659 of 5135
F44819
F44820
±
PARKING BRAKE PARKING BRAKE CABLE ASSY NO.3
33±11
AVENSIS REPAIR MANUAL (RM1018E)
12. INSTALL PARKING BRAKE CABLE ASSY NO.3
(a) Connect the parking brake cable assy No.3 to the equaliz-
er.
(b) Install the parking brake cable assy No.3 with the 4 bolts. Torque: 5.0 N m (55 kgf cm, 48 in. lbf)
(c) Install the fuel tank protector No.1 and 3 nuts (When re- placing parking brake cable assy No.2).
Torque: 5.5 N m (56 kgf cm, 49 in. lbf)
13. INSTALL FRONT FLOOR HEAT INSULATOR NO.2 (GASOLINE ENGINE TYPE) (See page 33±7)
14. INSTALL FRONT FLOOR HEAT INSULATOR NO.1 (GASOLINE ENGINE TYPE) (See page 33±7)
15. INSTALL EXHAUST PIPE ASSY FRONT 1ZZ±FE/3ZZ±FE ENGINE TYPE: See page 15±2
1AZ±FE/1AZ±FSE ENGINE TYPE: See page 15±7
16. CONNECT PARKING BRAKE CABLE ASSY NO.3
(a) Connect the parking brake cable assy No.3 to the backingplate.
Page 2660 of 5135
33±12
±
PARKING BRAKE PARKING BRAKE CABLE ASSY NO.3
AVENSIS REPAIR MANUAL (RM1018E)
17.APPLY HIGH TEMPERATURE GREASE (See page 33±14)
18.INSTALL PARKING BRAKE SHOE LEVER LH (See page 33±14)
19.INSTALL PARKING BRAKE SHOE KIT (See page 33±14) SST 09718±00010
20.INSTALL PARKING BRAKE SHOE ADJUSTING SCREW SET (See page 33±14)
21.INSTALL PARKING BRAKE ADJUSTER KIT (See page 33±14)
22. INSTALL REAR DISC
23.CONNECT REAR DISC BRAKE CALIPER ASSY LH(See page 30±31)
24.ADJUST PARKING BRAKE SHOE CLEARANCE(See page 33±14)
25. INSTALL REAR WHEEL Torque: 103 N m (1,050 kgf cm, 76 ft lbf)
26.SETTLING PARKING BRAKE SHOES AND DISC (See page 33±14)
27.INSPECT PARKING BRAKE LEVER TRAVEL (See page 33±2)
28.ADJUST PARKING BRAKE LEVER TRAVEL (See page 33±2)
29. CHECK EXHAUST LEAKAGE
Page 2661 of 5135
3306C±05
F44817
Parking Brake Cable Assy No.2
Parking Brake Cable Assy No.3
Equalizer
Front Floor Heat
Insulator No.1Front Floor Heat Insulator No.2Fuel Tank Protector No.1
Exhaust Pipe SupportCable
Retainer
Nm (kgfcm, ftlbf) : Specified torqueFront Floor Panel Brace Gasoline Engine Type:Gasoline Engine Type:
5.5 (56, 49 in.lbf)
5.0 (51, 44 in.lbf)
5.0 (51, 44 in.lbf)
5.0 (51, 44 in.lbf)
5.0 (51, 44 in.lbf)
43 (440, 32)
5.5 (56, 49 in.lbf)
Parking Brake Cable No.2 Clamp
Parking Brake Cable
No.2 Clamp
5.0 (51, 44 in.lbf)
43 (440, 32)30 (302, 21)
Exhaust Pipe Assy Front
Exhaust Pipe Support
43 (440, 32)
5.5 (56, 49 in.lbf)
5.5 (56, 49 in.lbf)
5.0 (51, 44 in.lbf)
± PARKING BRAKEPARKING BRAKE CABLE ASSY NO.3
33±9
AVENSIS REPAIR MANUAL (RM1018E)
PARKING BRAKE CABLE ASSY NO.3
COMPONENTS
Page 2662 of 5135

3306B±03
F44815
F44816
±
PARKING BRAKE PARKING BRAKE CABLE ASSY NO.1
33±7
AVENSIS REPAIR MANUAL (RM1018E)
REPLACEMENT
1. REMOVE SHIFT LEVER KNOB SUB±ASSY (M/T TRANSAXLE)
(See page 41±11)
2.REMOVE CONSOLE PANEL SUB±ASSY UPPER (See page 71±11)
3.REMOVE CONSOLE PANEL SUB±ASSY LOWER (See page 71±11)
4.REMOVE CONSOLE BOX ASSY RR (See page 71±11)
5.REMOVE PARKING BRAKE LEVER SUB±ASSY (See page 33±4)
6. REMOVE EXHAUST PIPE ASSY FRONT 1ZZ±FE/3ZZ±FE ENGINE TYPE: See page 15±2
1AZ±FE/1AZ±FSE ENGINE TYPE: See page 15±7
7. REMOVE FRONT FLOOR HEAT INSULATOR NO.1(GASOLINE ENGINE TYPE)
(a) Remove the 3 nuts and front floor insulator No.1.
8. REMOVE FRONT FLOOR HEAT INSULATOR NO.2 (GASOLINE ENGINE TYPE)
(a) Remove the 2 nuts and front floor insulator No.2.
9. REMOVE PARKING BRAKE CABLE ASSY NO.1
(a) Disconnect the parking brake cable assy No.1 from the equalizer and remove the parking brake cable assy No.1.
10. INSTALL PARKING BRAKE CABLE ASSY NO.1
(a) Connect the parking brake cable assy No.1 to the equalizer and install the park\
ing brake cable assy No.1.
Page 2663 of 5135
F44816
F44815
33±8
±
PARKING BRAKE PARKING BRAKE CABLE ASSY NO.1
AVENSIS REPAIR MANUAL (RM1018E)

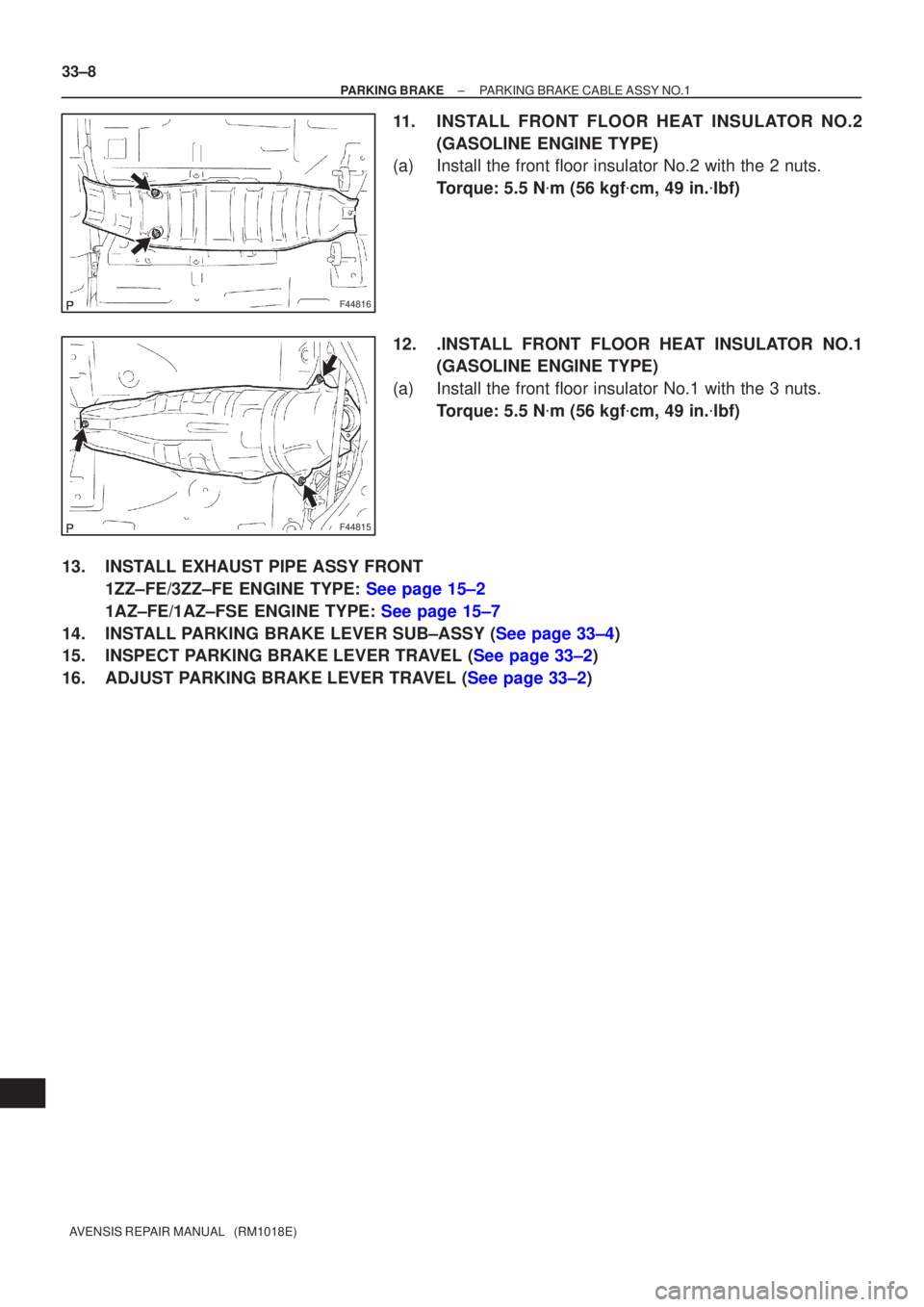

11. INSTALL FRONT FLOOR HEAT INSULATOR NO.2 (GASOLINE ENGINE TYPE)
(a) Install the front floor insulator No.2 with the 2 nuts.
Torque: 5.5 N m (56 kgf cm, 49 in. lbf)
12. .INSTALL FRONT FLOOR HEAT INSULATOR NO.1 (GASOLINE ENGINE TYPE)
(a) Install the front floor insulator No.1 with the 3 nuts. Torque: 5.5 N m (56 kgf cm, 49 in. lbf)
13. INSTALL EXHAUST PIPE ASSY FRONT 1ZZ±FE/3ZZ±FE ENGINE TYPE: See page 15±2
1AZ±FE/1AZ±FSE ENGINE TYPE: See page 15±7
14.INSTALL PARKING BRAKE LEVER SUB±ASSY (See page 33±4)
15.INSPECT PARKING BRAKE LEVER TRAVEL (See page 33±2)
16.ADJUST PARKING BRAKE LEVER TRAVEL (See page 33±2)
Page 2664 of 5135
3306A±03
F44814
Parking Brake Lever Sub±assy Parking Brake Switch ConnectorLock Nut
5.0 (51, 44 in.lbf)
Adjusting Nut
Parking Brake Cable Assy No.1Equalizer
Front Floor Heat
Insulator No.1Front Floor Heat
Insulator No.2
Exhaust Pipe Assy FrontExhaust Pipe Support
Exhaust Pipe Support
Nm (kgfcm, ftlbf)
: Specified torqueFront Floor Panel Brace Gasoline Engine Type: Gasoline Engine Type:
5.5 (56, 49 in.lbf)
5.5 (56, 49 in.lbf)
5.5 (56, 49 in.lbf)
13 (127, 9)
43 (440, 32)
A/T Transaxle type:
Console Panel Sub±Assy Upper
M/T Transaxle type:
Console Panel Sub±Assy UpperFloor Shift Shift
Lever Knob
Sub±Assy
Console Box Assy RR
Console Panel Sub±Assy Lower
43 (440, 32)
A/T Transaxle
M/T Transaxle
M/T Transaxle
43 (440, 32)30 (302, 21)
33±6

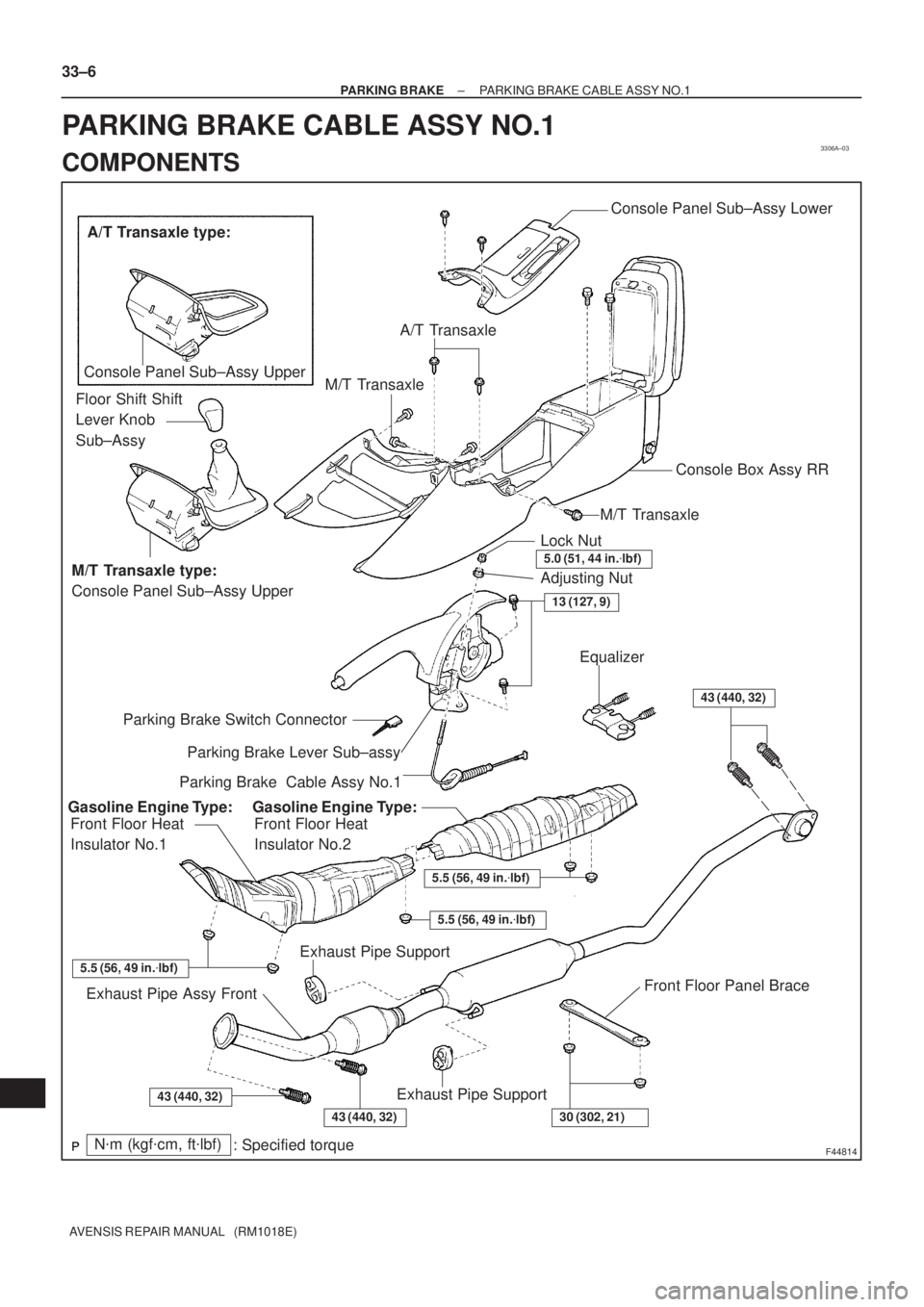

± PARKING BRAKEPARKING BRAKE CABLE ASSY NO.1
AVENSIS REPAIR MANUAL (RM1018E)
PARKING BRAKE CABLE ASSY NO.1
COMPONENTS
