141C3±01
A79198N´m (kgf´cm, ft´lbf)
: Specified torque
5.0 (51, 44 in.lbf)
19 (194, 14)
3.0 to 4.0 (31 to 41, 27 to 35 in.lbf)
7.0 (71, 62 in.lbf)
5.3 (54, 47in.lbf)

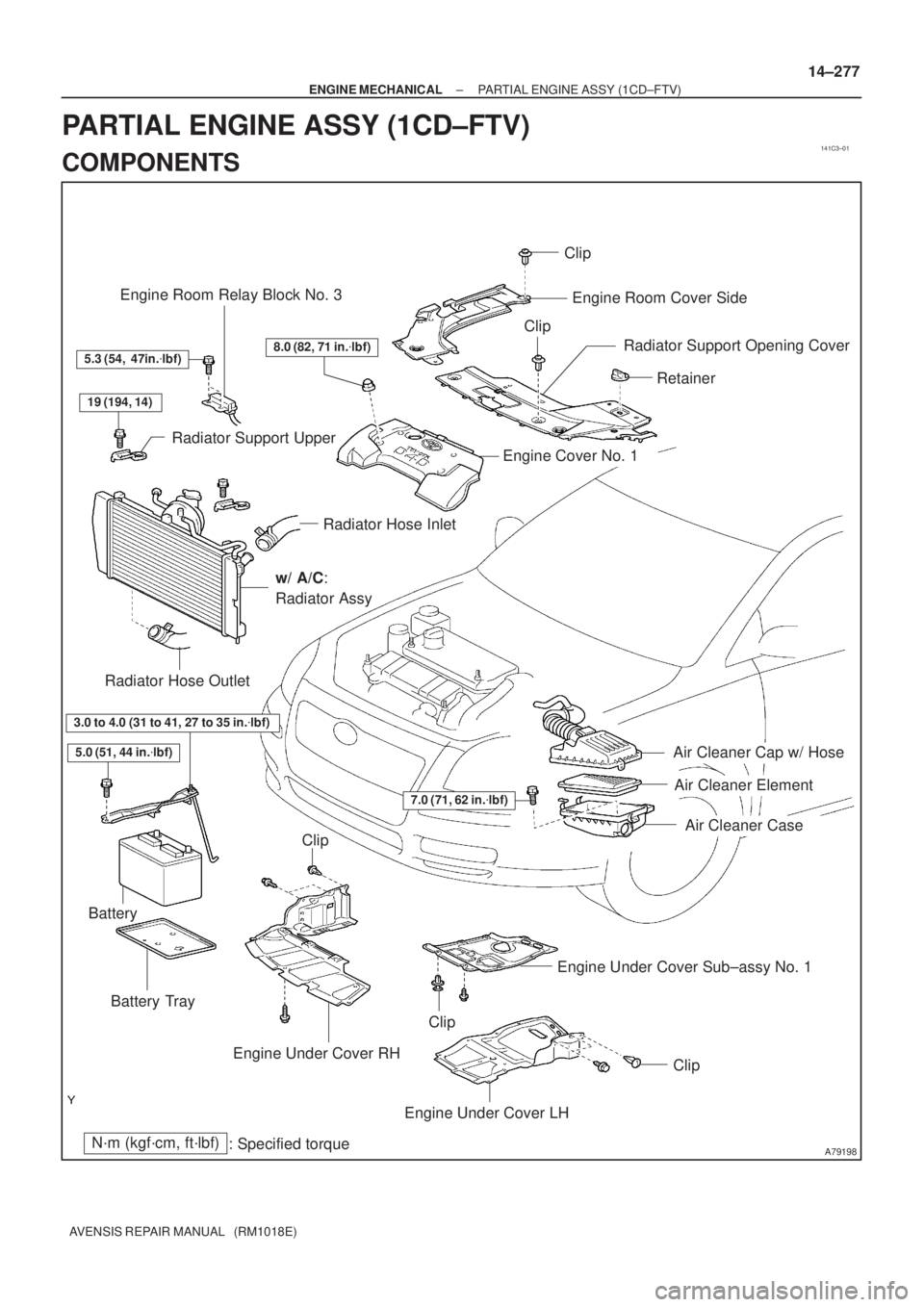

Engine Room Relay Block No. 3
8.0 (82, 71 in.lbf)
Engine Room Cover Side
Radiator Support Opening Cover
Radiator Support Upper
Radiator Hose Inlet
Engine Cover No. 1
Radiator Hose Outletw/ A/C:
Radiator Assy
Battery
Battery Tray
Engine Under Cover RHEngine Under Cover Sub±assy No. 1
Engine Under Cover LH
Air Cleaner Cap w/ Hose
Air Cleaner Element
Air Cleaner Case
Clip
Clip
Clip
Retainer
Clip
Clip
± ENGINE MECHANICALPARTIAL ENGINE ASSY (1CD±FTV)
14±277
AVENSIS REPAIR MANUAL (RM1018E)
PARTIAL ENGINE ASSY (1CD±FTV)
COMPONENTS
Page 2234 of 5135
A79418N´m (kgf´cm, ft´lbf)
: Specified torque
25 (255, 18)
18 (178, 13)
Injector Driver
Air Tube No. 2Union To Connector Tube Hose
Fuel Filter AssyHeater Inlet Water Hose Heater Outlet Water Hose Vacuum Reservoir Sub±assy
8.3 (85, 73 in.lbf)
5.0 (51, 44 in.lbf)
14±278
± ENGINE MECHANICALPARTIAL ENGINE ASSY (1CD±FTV)
AVENSIS REPAIR MANUAL (RM1018E)
Page 2235 of 5135
A79419
N´m (kgf´cm, ft´lbf)
: Specified torque
Non±reusable part
29 (296, 21)
80 (816, 59)
133 (1,348, 97)
43 (440, 32)
30 (302, 22)
43 (440, 32)
Gasket
74 (755, 55)
49 (500, 36)

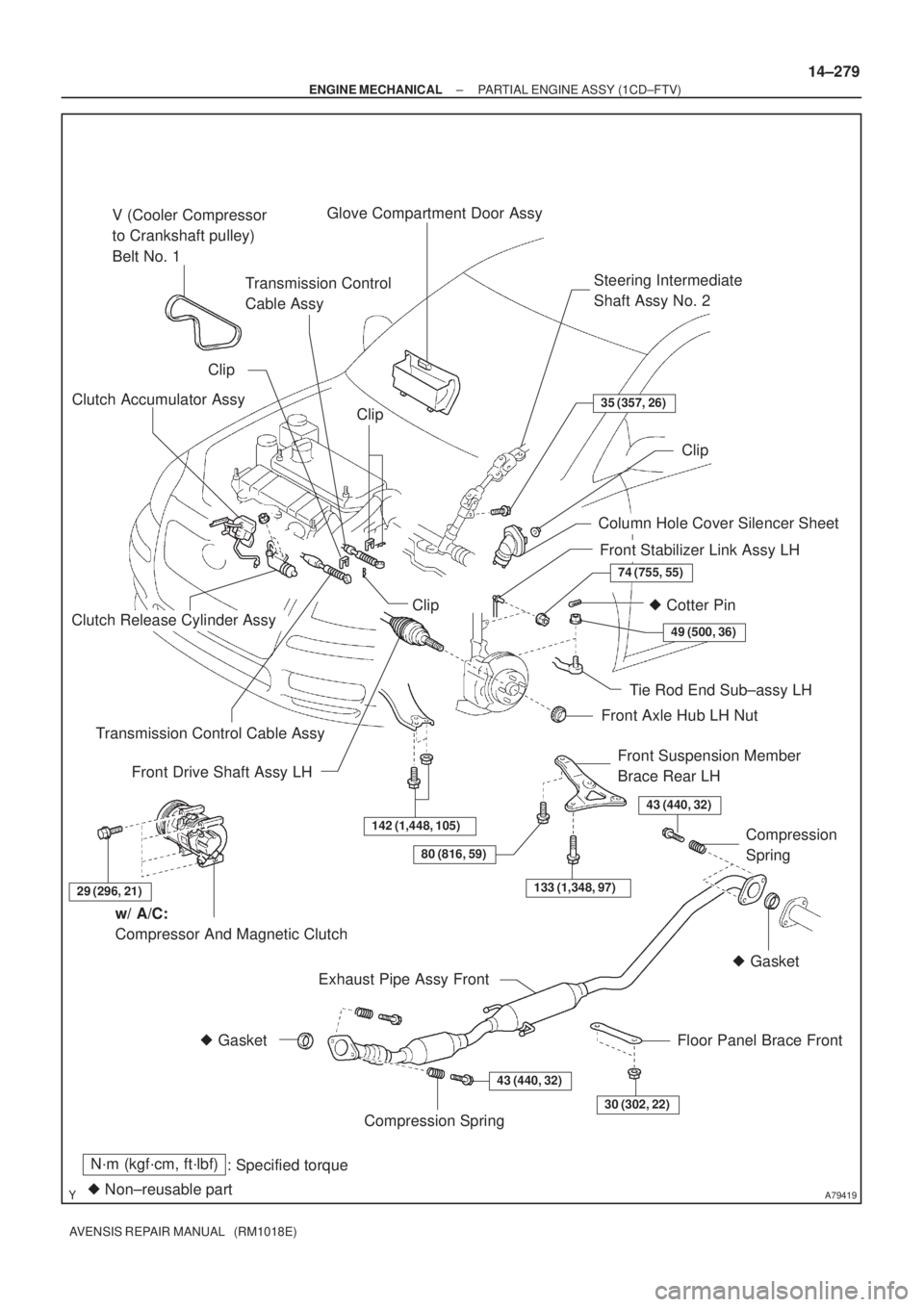

Gasket Cotter Pin V (Cooler Compressor
to Crankshaft pulley)
Belt No. 1Glove Compartment Door Assy
Steering Intermediate
Shaft Assy No. 2
Column Hole Cover Silencer Sheet
Front Stabilizer Link Assy LHClip
Tie Rod End Sub±assy LH
Front Axle Hub LH Nut
Front Suspension Member
Brace Rear LH
Compression
Spring
Floor Panel Brace Front Exhaust Pipe Assy Front
Compression Spring w/ A/C:
Compressor And Magnetic ClutchFront Drive Shaft Assy LHClip Transmission Control
Cable Assy
Clip
Clutch Accumulator Assy
Clutch Release Cylinder Assy
Transmission Control Cable Assy
35 (357, 26)
142 (1,448, 105)
Clip
± ENGINE MECHANICALPARTIAL ENGINE ASSY (1CD±FTV)
14±279
AVENSIS REPAIR MANUAL (RM1018E)
Page 2236 of 5135
A79420N´m (kgf´cm, ft´lbf)
: Specified torque
52 (530, 38)
52 (530, 38)
52 (530, 38)
52 (530, 38)
87 (887, 64)
80 (816, 59)
133 (1,356, 98)52 (530, 38)
72 (734, 53)
39 (398, 29)

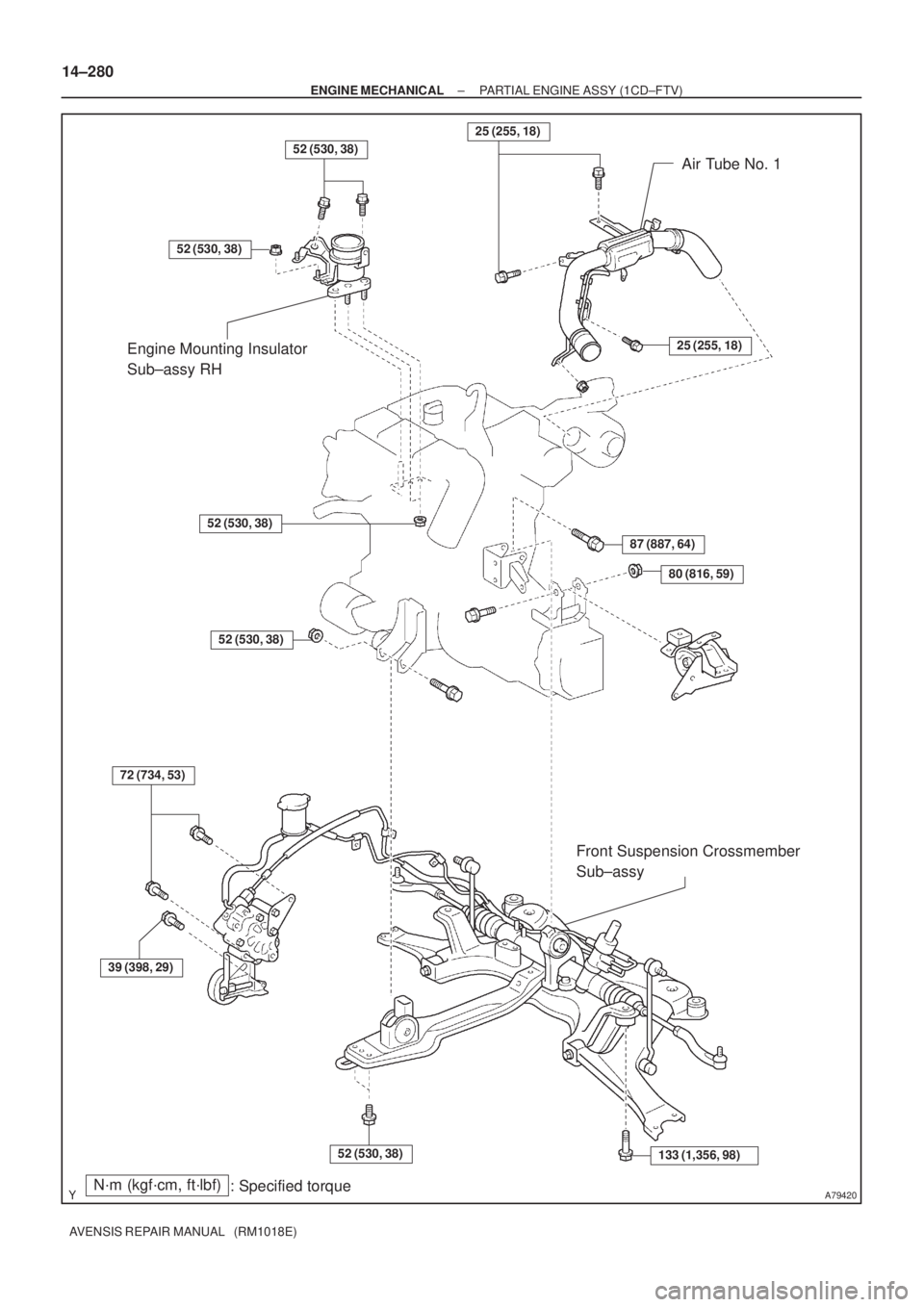

Engine Mounting Insulator
Sub±assy RHAir Tube No. 1
Front Suspension Crossmember
Sub±assy25 (255, 18)
25 (255, 18)
14±280
± ENGINE MECHANICALPARTIAL ENGINE ASSY (1CD±FTV)
AVENSIS REPAIR MANUAL (RM1018E)
Page 2237 of 5135
A79421N´m (kgf´cm, ft´lbf)
: Specified torque
88 (897, 65)
19 (195, 14)
64 (653, 47)
37 (377, 27)
Drive Shaft Bearing Bracket
Flywheel Sub±assy
Clutch Cover Assy
Starter Assy
Manual Transaxle
Clutch Disc Assy
64 (653, 47)
± ENGINE MECHANICALPARTIAL ENGINE ASSY (1CD±FTV)
14±281
AVENSIS REPAIR MANUAL (RM1018E)
Page 2238 of 5135
A79422
N´m (kgf´cm, ft´lbf)
: Specified torque
Non±reusable part Gasket
Gasket Gasket
20 (204, 15)
20 (204, 15)
53 (540, 39)
13 (135, 9.7)
36 (367, 27)61 (622, 45)
56 (571, 41)
25 (255, 18)

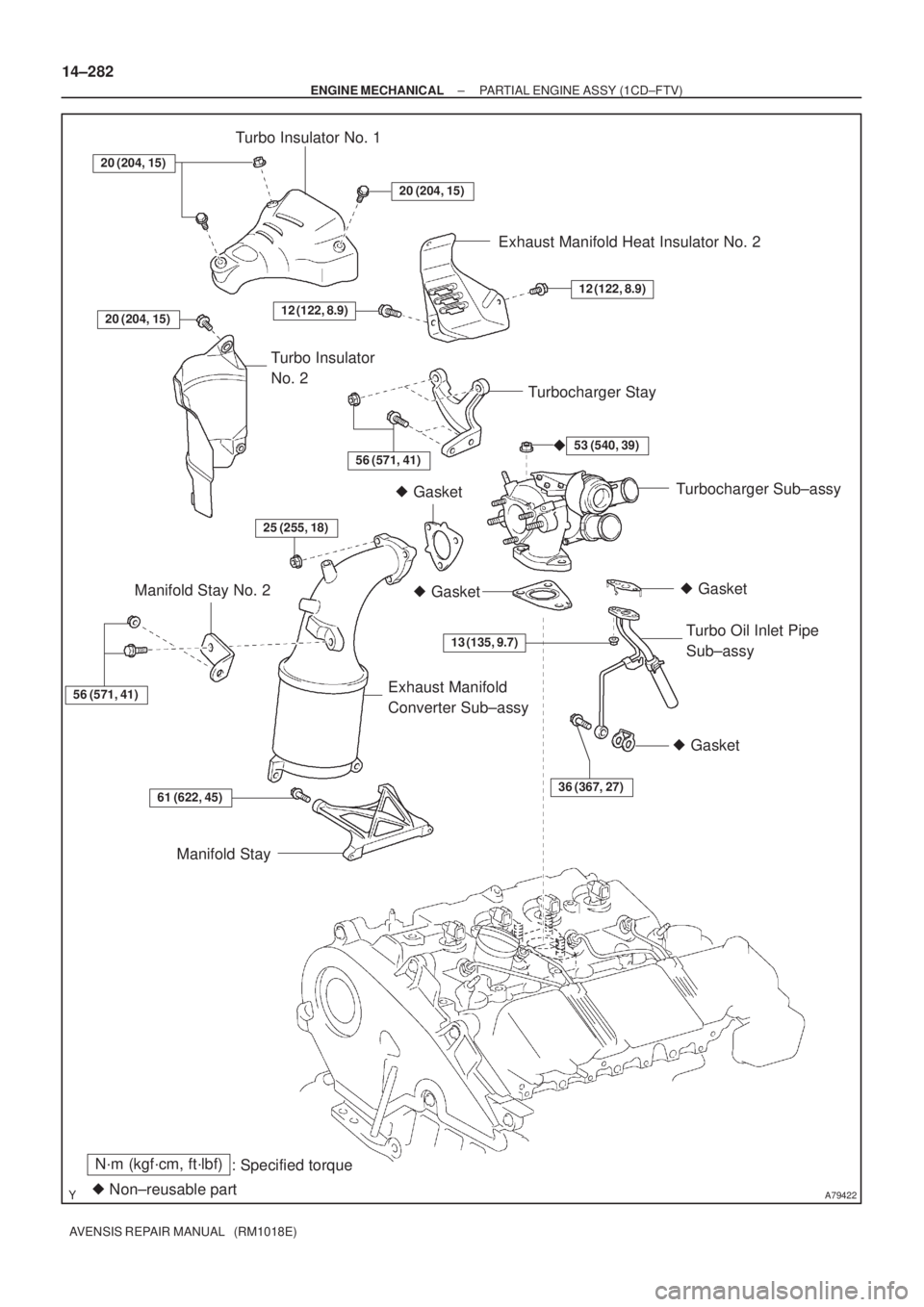

Turbo Insulator No. 1
Exhaust Manifold Heat Insulator No. 2
Turbocharger Stay
Turbocharger Sub±assy
Turbo Oil Inlet Pipe
Sub±assy
Manifold Stay Manifold Stay No. 2
Exhaust Manifold
Converter Sub±assy Turbo Insulator
No. 2
20 (204, 15)
12 (122, 8.9)
56 (571, 41)
Gasket
12 (122, 8.9)
14±282
± ENGINE MECHANICALPARTIAL ENGINE ASSY (1CD±FTV)
AVENSIS REPAIR MANUAL (RM1018E)
Page 2239 of 5135
A61211
: Specified torqueN´m (kgf´cm, ft´lbf)

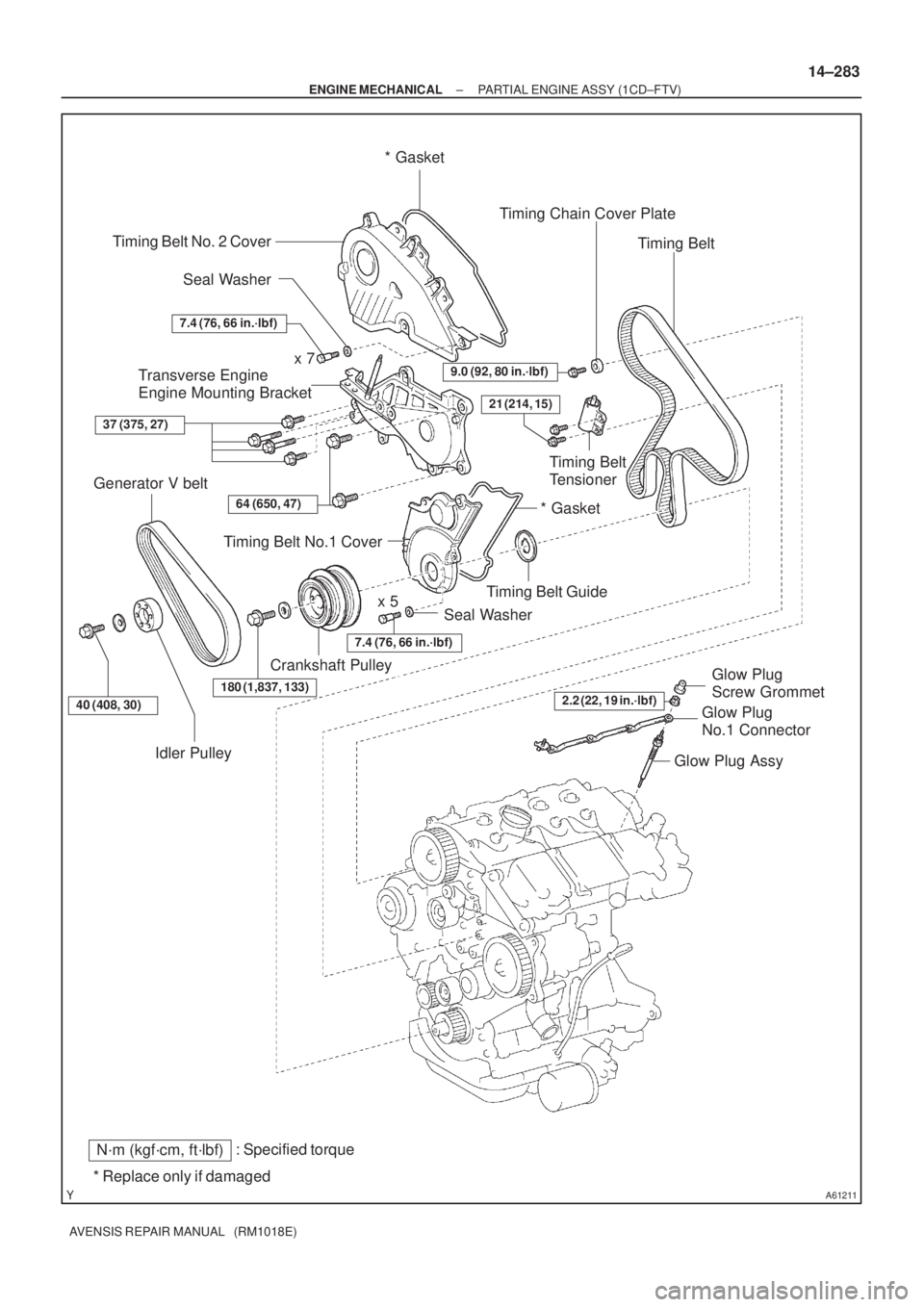

* Replace only if damagedTiming Belt No. 2 Cover
