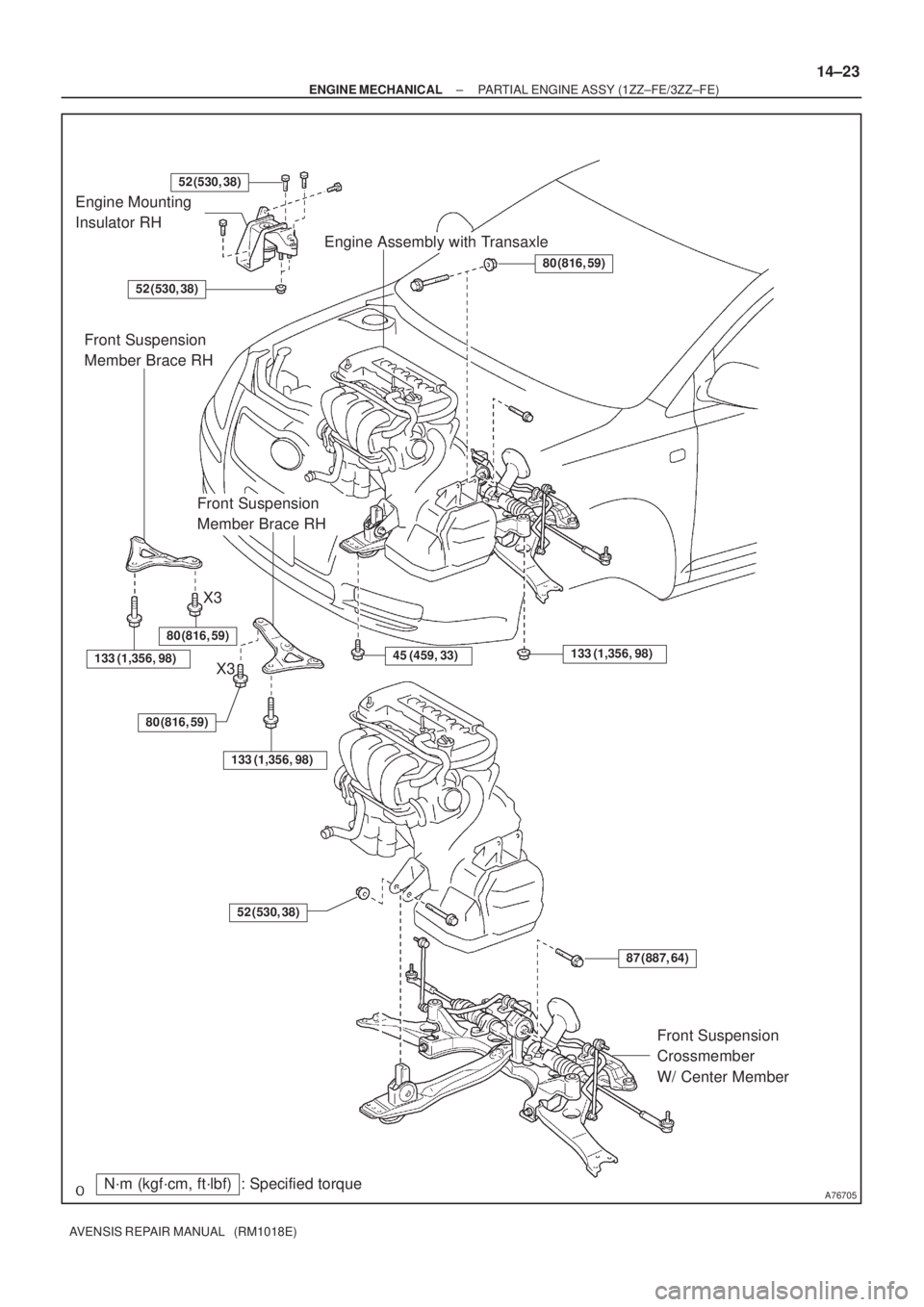

A76705N´m (kgf´cm, ft´lbf) : Specified torque Engine Mounting
Insulator RH
Engine Assembly with Transaxle
Front Suspension
Crossmember
W/ Center Member
80 (816, 59)
133 (1,356, 98)45 (459, 33)
52 (530, 38)
52 (530, 38)
87 (887, 64)
52 (530, 38)
Front Suspension
Member Brace RH
133 (1,356, 98)
80 (816, 59)
Front Suspension
Member Brace RH
133 (1,356, 98)
80 (816, 59)
X3
X3
± ENGINE MECHANICALPARTIAL ENGINE ASSY (1ZZ±FE/3ZZ±FE)
14±23
AVENSIS REPAIR MANUAL (RM1018E)
Page 2066 of 5135
A79349N´m (kgf´cm, ft´lbf): Specified torqueAutomatic Transaxle Assy
Drive Plate Spacer
RR
Drive Plate & Ring Gear Sub±assy
Drive Plate Spacer
FR
A/T:
28 (286, 21)
88 (897, 65)
Clutch Disk Assy
Clutch Cover Assy
Manual Transaxle Assy
Starter Assy
Flywheel Sub±assy
See page 14±27
1st 49 (500, 36)
2nd Turn 90
37 (377, 27)
37 (377, 27)
64 (653, 47)
19 (194, 14)
64 (653, 47)
9.8 (100, 7)
47 (479, 35)
47 (479, 35)
14±24
±
ENGINE MECHANICAL PARTIAL ENGINE ASSY (1ZZ±FE/3ZZ±FE)
AVENSIS REPAIR MANUAL (RM1018E)
Page 2067 of 5135
A76706
Fuel Delivery Pipe Sub±assy
No. 1 Spacer
Ignition Coil Assy
V±Ribbed Belt Tensioner Assy
Gasket
Intake Manifold
Clamp Bracket
Oil Level Gage Guide
O±ring
Oil Level Gage
Sub±assy
Crankshaft Position
Sensor Gasket Thermostat Knock Sensor
Engine Oil Pressure
Switch AssyCamshaft Position Sensor Gasket Water By±pass Pipe No. 1
Non±reusable part
N´m (kgf´cm, ft´lbf) : Specified torque
Water Inlet
19 (194, 14)
9.0 (92, 80 in.lbf)
9.0 (92, 80 in.lbf)
9.0 (92, 80 in.lbf)
9.0 (92, 80 in.lbf)29 (296, 21)
69 (704, 51)
15 (153, 11)
20 (204, 15)
11 (112, 8)
30 (306, 22)
9.0 (92, 80 in.lbf)
Transverse Engine
Engine Mounting Bracket
13 (133, 10)
47 (479, 35)
± ENGINE MECHANICALPARTIAL ENGINE ASSY (1ZZ±FE/3ZZ±FE)
14±25
AVENSIS REPAIR MANUAL (RM1018E)
Page 2068 of 5135
A76707
Water By±pass Hose No. 2
Radiator Hose Inlet
Heater Inlet Water Hose
Gasket
Exhaust Manifold
Manifold StayExhaust Manifold
Heat Insulator No. 1
Gasket
Engine Coolant
Temperature Sensor
Non±reusable part
N´m (kgf´cm, ft´lbf) : Specified torque
20 (204, 15)
9.0 (92, 80 in.lbf)
37 (377, 27)
18 (184, 13)
49 (500, 36)
Clamp Bracket
10 (102, 7)
Radio Setting Condenser
V±Ribbed Idler Assy No. 1
Tube
18 (184, 13)
12 (122, 9)
Manifold Stay No. 2
49 (500, 36)
37 (377, 27)18 (184, 13)
39.2 (400, 29)
14±26
± ENGINE MECHANICALPARTIAL ENGINE ASSY (1ZZ±FE/3ZZ±FE)
AVENSIS REPAIR MANUAL (RM1018E)
Page 2069 of 5135

141BF±01
A77281
A77301
±
ENGINE MECHANICAL PARTIAL ENGINE ASSY(1AZ±FE)
14±121
AVENSIS REPAIR MANUAL (RM1018E)
REPLACEMENT
1.DISCHARGE FUEL SYSTEM PRESSURE (See page 11±19)
2.REMOVE FRONT WHEELS
3.REMOVE RADIATOR SUPPORT OPENING COVER
4.REMOVE ENGINE ROOM COVER SIDE
5.REMOVE ENGINE UNDER COVER RH
6.REMOVE ENGINE UNDER COVER LH
7.DRAIN COOLANT (See page 16±19)
8.DRAIN ENGINE OIL
(a)Install a new gasket and the drain plug after draining engine oil.
Torque: 25 N m (255 kgf cm,18 ft lbf)
9.DRAIN MANUAL TRANSAXLE OIL (M/T TRANSAXLE) Torque: 49 N m (500 kgf cm,36 ft lbf)
10.DRAIN AUTOMATIC TRANSAXLE FLUID (A/T TRANSAXLE) (See page 40±2)
11.REMOVE ENGINE COVER SUB±ASSY NO.1
(a)Remove 2 nuts and the cylinder head cover No. 1.
12.DISCONNECT RADIATOR HOSE INLET
13.DISCONNECT RADIATOR HOSE OUTLET 14.SEPARATE RADIATOR RELAY BLOCK
(a)Remove 2 bolts and separate the radiator relay block.
15.SEPARATE COOLER REFRIGERANT SUCTION HOSE NO.1 (RHD(W/ AIR CONDITIONER) STEERING POSITION TYPE)
(a)Remove a bolt and separate the suction hose No. 1.
16.REMOVE RADIATOR ASSY (See page 16±24)
17.REMOVE FAN AND GENERATOR V BELT (See page 14±105)
18.REMOVE GENERATOR ASSY (See page 19±20)
19. REMOVE COMPRESSOR AND MAGNETIC CLUTCH (W/ AIR CONDITIONING)
(a) Remove 4 bolts and separate the compressor and magnetic clutch.
HINT:
Secure the hoses off to the side instead of detaching.
Page 2070 of 5135
A77302
A77300
A77299
14±122
± ENGINE MECHANICALPARTIAL ENGINE ASSY (1AZ±FE)
AVENSIS REPAIR MANUAL (RM1018E)
20. REMOVE BATTERY
21. REMOVE AIR CLEANER ASSEMBLY WITH HOSE
(a) Disconnect 2 connectors.
(b) Disconnect the air cleaner hose from the throttle body.
(c) Raise a clamp up, and slide it toward the air cleaner cap,
then remove the air cleaner cap from its case.
(d) Remove the air cleaner element.
(e) Remove 4 bolts and the air cleaner case.
22. REMOVE BATTERY CARRIER
(a) Remove 4 bolts and the battery carrier.
23. REMOVE RADIATOR RESERVE TANK SUB±ASSY
(a) Remove 2 bolts and the radiator reserve tank.
24. SEPARATE RETURN TUBE SUB±ASSY
(a) Remove 3 bolts as shown in the illustration.
25. SEPARATE VANE PUMP OIL RESERVOIR ASSY
Page 2071 of 5135

A77308
A77303
A77307
±
ENGINE MECHANICAL PARTIAL ENGINE ASSY(1AZ±FE)
14±123
AVENSIS REPAIR MANUAL (RM1018E)

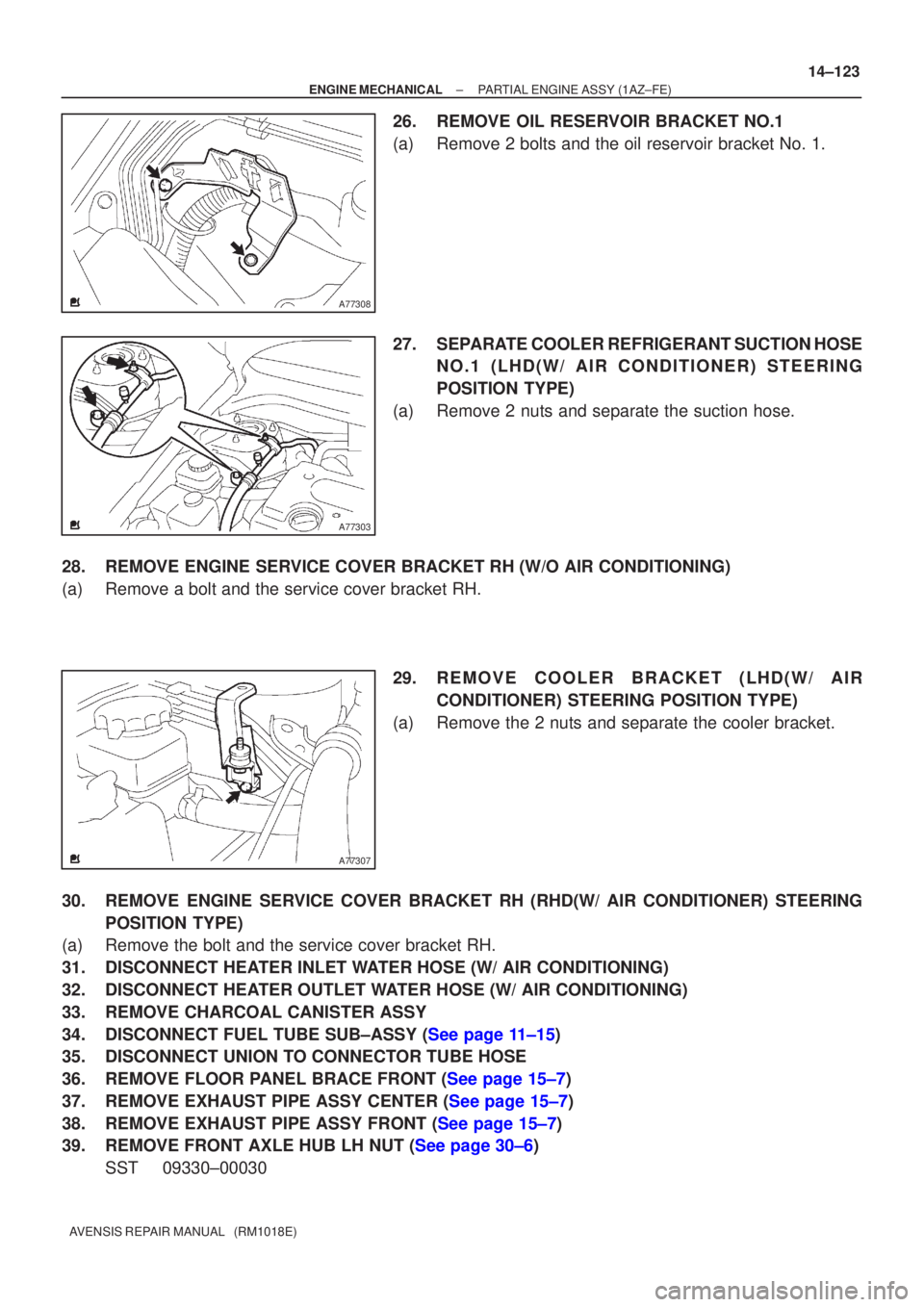

26.REMOVE OIL RESERVOIR BRACKET NO.1
(a)Remove 2 bolts and the oil reservoir bracket No. 1.
27.SEPARATE COOLER REFRIGERANT SUCTION HOSE
NO.1 (LHD(W/ AIR CONDITION ER) STEER ING
POSITION TYPE)
(a)Remove 2 nuts and separate the suction hose.
28.REMOVE ENGINE SERVICE COVER BRACKET RH (W/O AIR CONDITIONING)
(a)Remove a bolt and the service cover bracket RH. 29.REMOVE COOLER BRACKET (LHD(W/ AIRCONDITIONER) STEERING POSITION TYPE)
(a)Remove the 2 nuts and separate the cooler bracket.
30.REMOVE ENGINE SERVICE COVER BRACKET RH (RHD(W/ AIR CONDITIONER) STEERING POSITION TYPE)
(a)Remove the bolt and the service cover bracket RH.
31.DISCONNECT HEATER INLET WATER HOSE (W/ AIR CONDITIONING)
32.DISCONNECT HEATER OUTLET WATER HOSE (W/ AIR CONDITIONING)
33.REMOVE CHARCOAL CANISTER ASSY
34.DISCONNECT FUEL TUBE SUB±ASSY (See page 11±15)
35. DISCONNECT UNION TO CONNECTOR TUBE HOSE
36.REMOVE FLOOR PANEL BRACE FRONT (See page 15±7)
37.REMOVE EXHAUST PIPE ASSY CENTER (See page 15±7)
38.REMOVE EXHAUST PIPE ASSY FRONT (See page 15±7)
39.REMOVE FRONT AXLE HUB LH NUT (See page 30±6)
SST 09330±00030
Page 2072 of 5135

A77298
LHD Steering Position typeRHD Steering Position type
14±124
±
ENGINE MECHANICAL PARTIAL ENGINE ASSY(1AZ±FE)
AVENSIS REPAIR MANUAL (RM1018E)

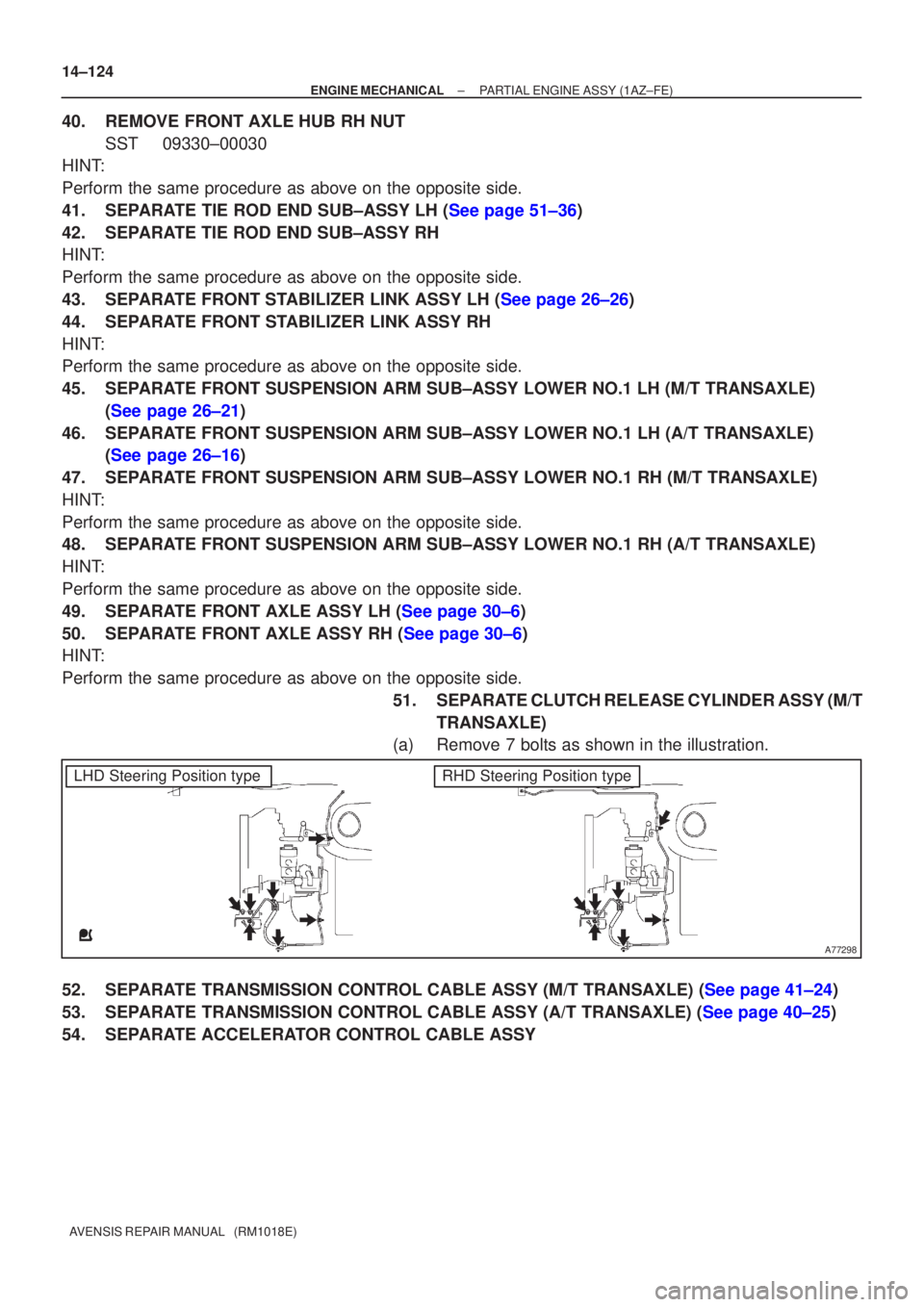

40.REMOVE FRONT AXLE HUB RH NUT SST09330±00030
HINT:
Perform the same procedure as above on the opposite side.
41.SEPARATE TIE ROD END SUB±ASSY LH (See page 51±36)
42.SEPARATE TIE ROD END SUB±ASSY RH
HINT:
Perform the same procedure as above on the opposite side.
43.SEPARATE FRONT STABILIZER LINK ASSY LH (See page 26±26)
44.SEPARATE FRONT STABILIZER LINK ASSY RH
HINT:
Perform the same procedure as above on the opposite side.
45.SEPARATE FRONT SUSPENSION ARM SUB±ASSY LOWER NO.1 LH (M/T TRANSAXLE)
(See page 26±21)
46.SEPARATE FRONT SUSPENSION ARM SUB±ASSY LOWER NO.1 LH (A/T TRANSAXLE) (See page 26±16)
47.SEPARATE FRONT SUSPENSION ARM SUB±ASSY LOWER NO.1 RH (M/T TRANSAXLE)
HINT:
Perform the same procedure as above on the opposite side.
48.SEPARATE FRONT SUSPENSION ARM SUB±ASSY LOWER NO.1 RH (A/T TRANSAXLE)
HINT:
Perform the same procedure as above on the opposite side.
49.SEPARATE FRONT AXLE ASSY LH (See page 30±6)
50.SEPARATE FRONT AXLE ASSY RH (See page 30±6)
HINT:
Perform the same procedure as above on the opposite side. 51.SEPARATE CLUTCH RELEASE CYLINDER ASSY (M/TTRANSAXLE)
(a)Remove 7 bolts as shown in the illustration.
52.SEPARATE TRANSMISSION CONTROL CABLE ASSY (M/T TRANSAXLE) (See page 41±24)
53.SEPARATE TRANSMISSION CONTROL CABLE ASSY (A/T TRANSAXLE) (See page 40±25)
54. SEPARATE ACCELERATOR CONTROL CABLE ASSY
