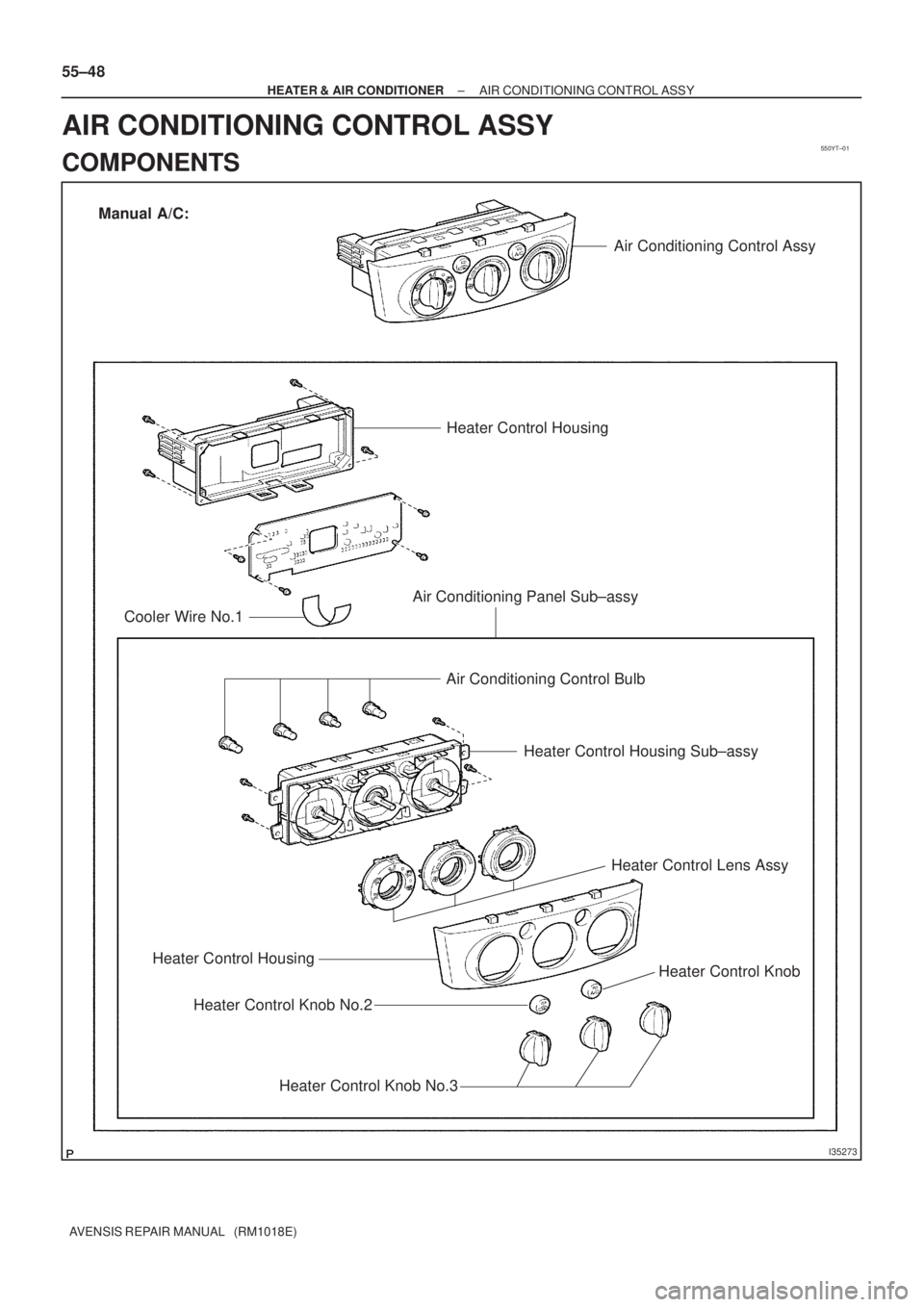

Page 2889 of 5135
550YT±01
I35273
Manual A/C:
Heater Control HousingAir Conditioning Control Assy
Air Conditioning Control Bulb
Heater Control Housing Sub±assy
Heater Control Lens Assy
Heater Control Housing
Heater Control Knob No.2
Heater Control Knob No.3Heater Control Knob
Cooler Wire No.1
Air Conditioning Panel Sub±assy 55±48
± HEATER & AIR CONDITIONERAIR CONDITIONING CONTROL ASSY
AVENSIS REPAIR MANUAL (RM1018E)
AIR CONDITIONING CONTROL ASSY
COMPONENTS
Page 2890 of 5135
I35274
Auto A/C:
Air Conditioning Control Assy
Cooler Wire No.1 Heater Control Housing
Control Knob Sub±assy
Air Conditioning Panel Sub±assy
± HEATER & AIR CONDITIONERAIR CONDITIONING CONTROL ASSY
55±49
AVENSIS REPAIR MANUAL (RM1018E)
Page 2891 of 5135

550YP±01
I31981
Bolt B
Nut A
I31981
I31981
Bolt B
Nut A
Measuring
Position
F11928
CORRECT WRONG WRONG 55±46
± HEATER & AIR CONDITIONERV (COOLER COMPRESSOR TO CRANKSHAFT
PULLEY) BELT NO.1
AVENSIS REPAIR MANUAL (RM1018E)
V (COOLER COMPRESSOR TO CRANKSHAFT PULLEY)
BELT NO.1
REPLACEMENT
1. REMOVE RADIATOR SUPPORT OPENING COVER
2. REMOVE ENGINE ROOM COVER SIDE
3. REMOVE ENGINE UNDER COVER RH
4. REMOVE V (COOLER COMPRESSOR TO
CRANKSHAFT PULLEY) BELT NO.1
(a) Loosen the nut A.
(b) Loosen the bolt B and remove the V (cooler compressor
to crankshaft pulley) belt No. 1.
5. INSTALL V (COOLER COMPRESSOR TO
CRANKSHAFT PULLEY) BELT NO.1
(a) Temporarily install a new V (cooler compressor to crank-
shaft pulley) belt No. 1 as shown in the illustration.
6. ADJUST V (COOLER COMPRESSOR TO
CRANKSHAFT PULLEY) BELT NO.1
(a) Tighten the nut A.
Torque: 2.5 Nm (25 kgfcm, 22 ftlbf)
(b) Apply drive belt tension by turning bolt B.
Belt deflection:
New belt: 11 ± 13 mm (0.43 ± 0.51 in.)
Used belt: 13.5 ± 16.5 mm (0.53 ± 0.64 in.)
HINT:
The new belt refers to a belt which is used for less than
5 minutes on the running engine.
The used belt refers to a belt which is used for 5 minutes,
or more on the running engine.
After installing the drive belt, check that the belt fits prop-
erly in the ribbed grooves.
Check that the drive belt does not slip off the groove at the
end of the pulley by hand.

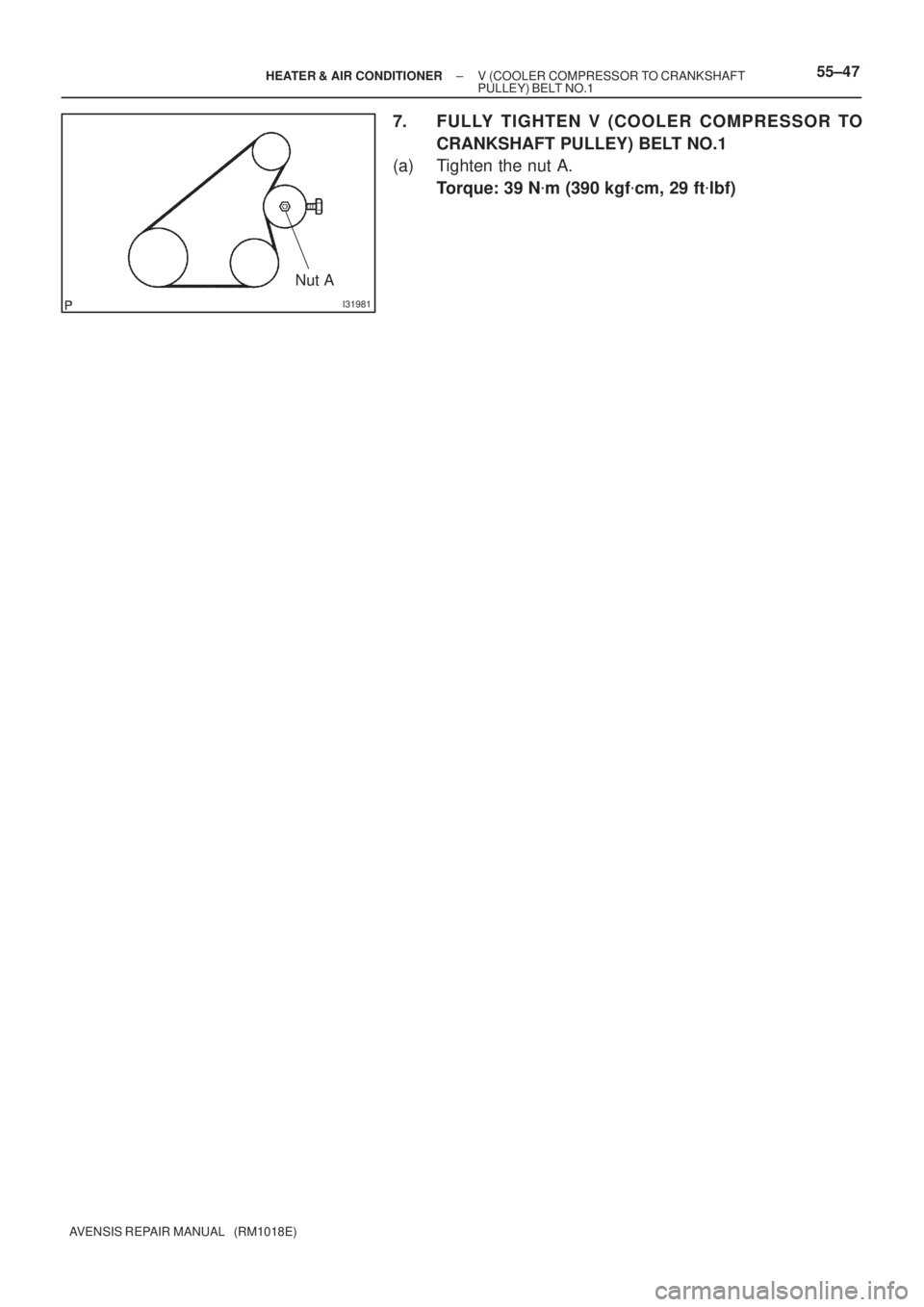

Page 2892 of 5135
I31981
Nut A
± HEATER & AIR CONDITIONERV (COOLER COMPRESSOR TO CRANKSHAFT
PULLEY) BELT NO.155±47
AVENSIS REPAIR MANUAL (RM1018E)
7. FULLY TIGHTEN V (COOLER COMPRESSOR TO
CRANKSHAFT PULLEY) BELT NO.1
(a) Tighten the nut A.
Torque: 39 Nm (390 kgfcm, 29 ftlbf)

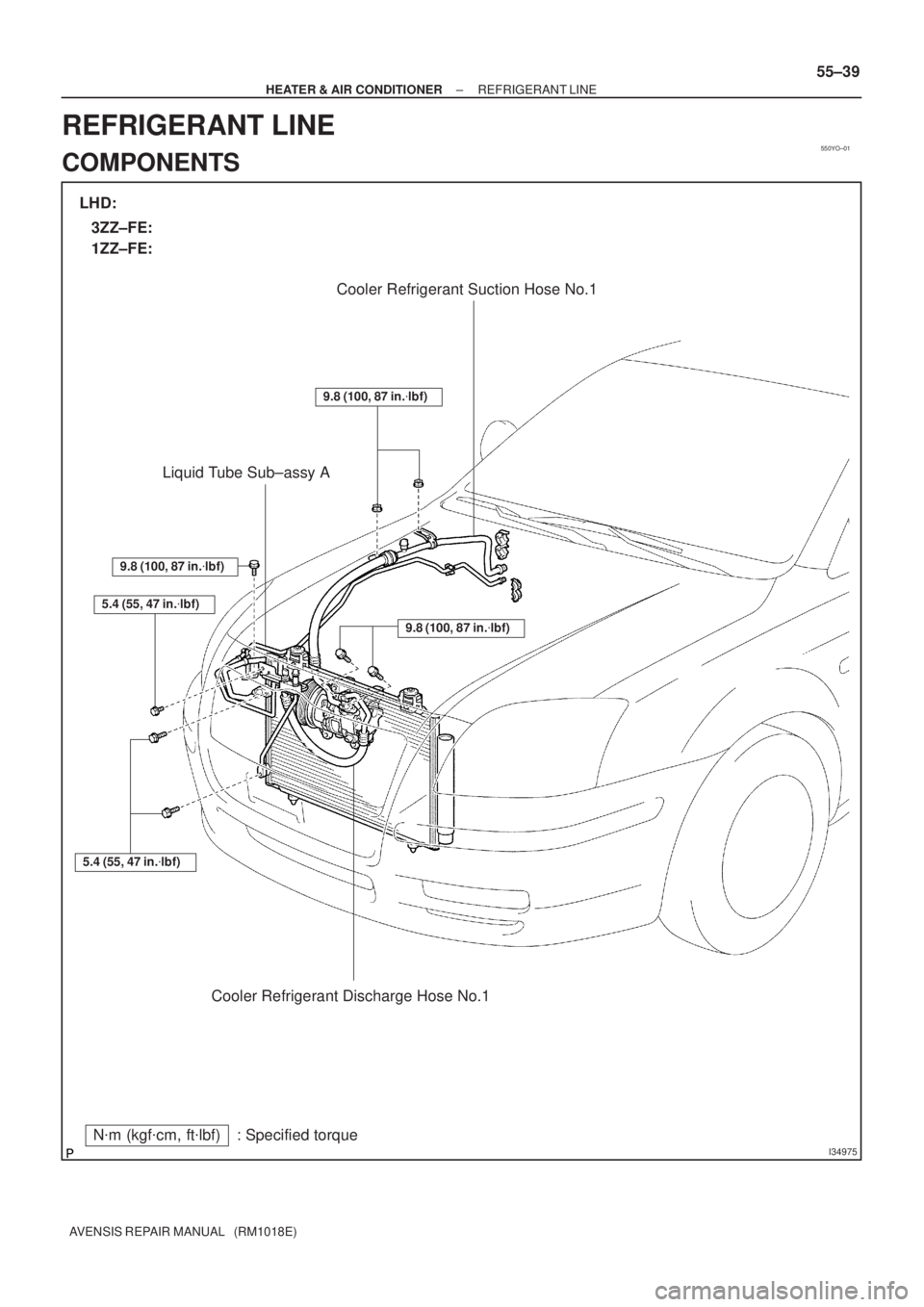

Page 2893 of 5135
550YO±01
I34975Nm (kgfcm, ftlbf) : Specified torqueCooler Refrigerant Suction Hose No.1
Liquid Tube Sub±assy A
Cooler Refrigerant Discharge Hose No.1
9.8 (100, 87 in.lbf)
5.4 (55, 47 in.lbf)
5.4 (55, 47 in.lbf)
9.8 (100, 87 in.lbf)
LHD:
3ZZ±FE:
1ZZ±FE:
9.8 (100, 87 in.lbf)
± HEATER & AIR CONDITIONERREFRIGERANT LINE
55±39
AVENSIS REPAIR MANUAL (RM1018E)
REFRIGERANT LINE
COMPONENTS

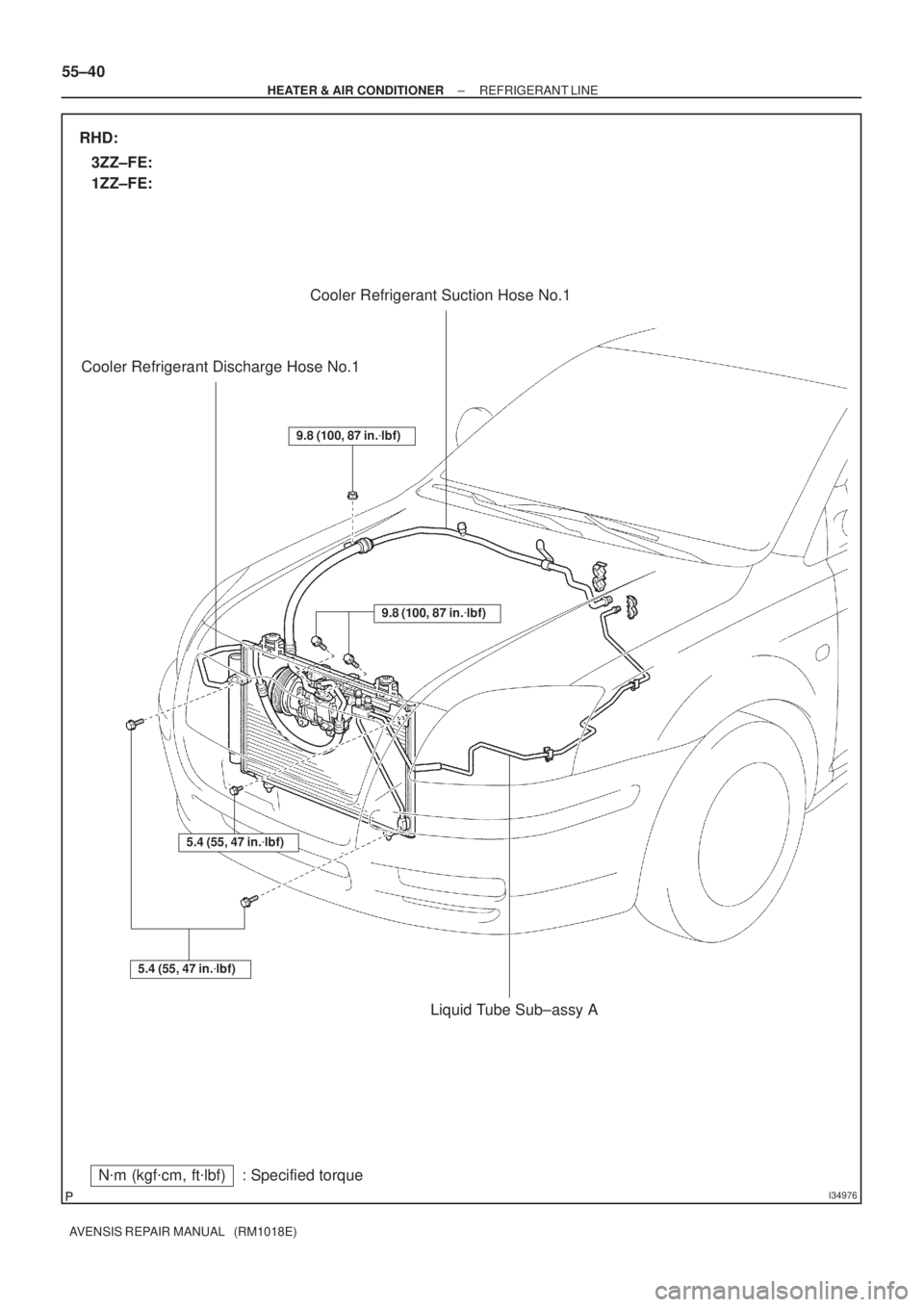

Page 2894 of 5135
I34976
Nm (kgfcm, ftlbf) : Specified torqueCooler Refrigerant Suction Hose No.1
Liquid Tube Sub±assy A Cooler Refrigerant Discharge Hose No.1
9.8 (100, 87 in.lbf)
9.8 (100, 87 in.lbf)
RHD:
3ZZ±FE:
1ZZ±FE:
5.4 (55, 47 in.lbf)
5.4 (55, 47 in.lbf)
55±40
± HEATER & AIR CONDITIONERREFRIGERANT LINE
AVENSIS REPAIR MANUAL (RM1018E)

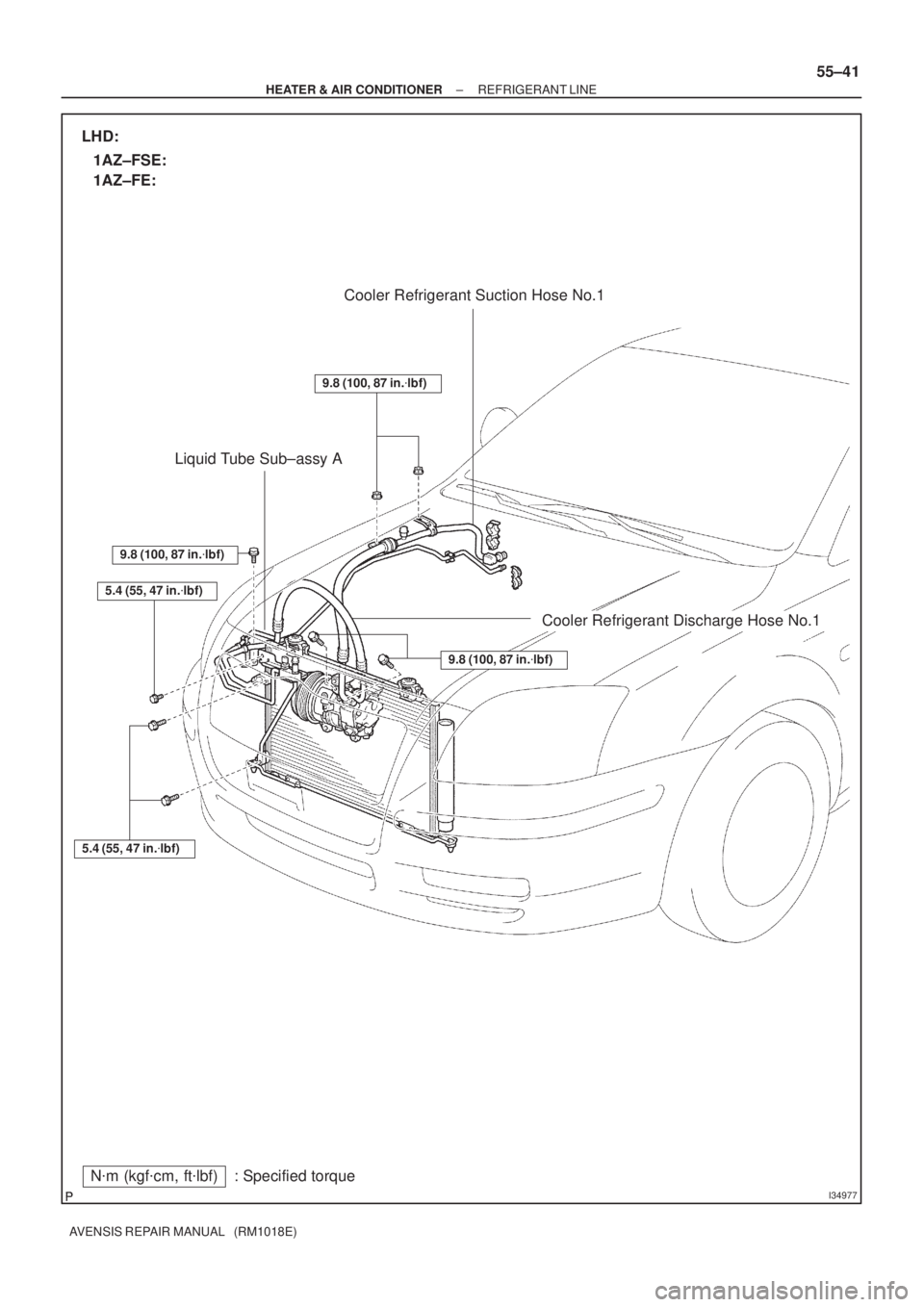

Page 2895 of 5135
I34977
Nm (kgfcm, ftlbf) : Specified torqueCooler Refrigerant Suction Hose No.1
Liquid Tube Sub±assy A
Cooler Refrigerant Discharge Hose No.1
5.4 (55, 47 in.lbf)
5.4 (55, 47 in.lbf)
9.8 (100, 87 in.lbf)
LHD:
1AZ±FSE:
9.8 (100, 87 in.lbf)
1AZ±FE:
9.8 (100, 87 in.lbf)
± HEATER & AIR CONDITIONERREFRIGERANT LINE
55±41
AVENSIS REPAIR MANUAL (RM1018E)
Page 2896 of 5135
I34978
Nm (kgfcm, ftlbf) : Specified torqueCooler Refrigerant Suction Hose No.1
Liquid Tube Sub±assy A Cooler Refrigerant Discharge Hose No.1
9.8 (100, 87 in.lbf)
RHD:
1AZ±FSE:
5.4 (55, 47 in.lbf)
5.4 (55, 47 in.lbf)
1AZ±FE: 55±42
± HEATER & AIR CONDITIONERREFRIGERANT LINE
AVENSIS REPAIR MANUAL (RM1018E)
