SQUEAK AND RATTLE TROUBLE DIAGNOSES
Diagnostic Worksheet
INFOID:0000000012432033
LAIA0072E
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2826 of 3641
SQUEAK AND RATTLE TROUBLE DIAGNOSESSE-13
< SYMPTOM DIAGNOSIS >
C
DE
F
G H
I
K L
M A
B
SE
N
O P
LAIA0071E
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2827 of 3641
SE-14
< WIRING DIAGRAM >
HEATED SEAT SYSTEM
WIRING DIAGRAM
HEATED SEAT SYSTEM
Wiring DiagramINFOID:0000000012432034

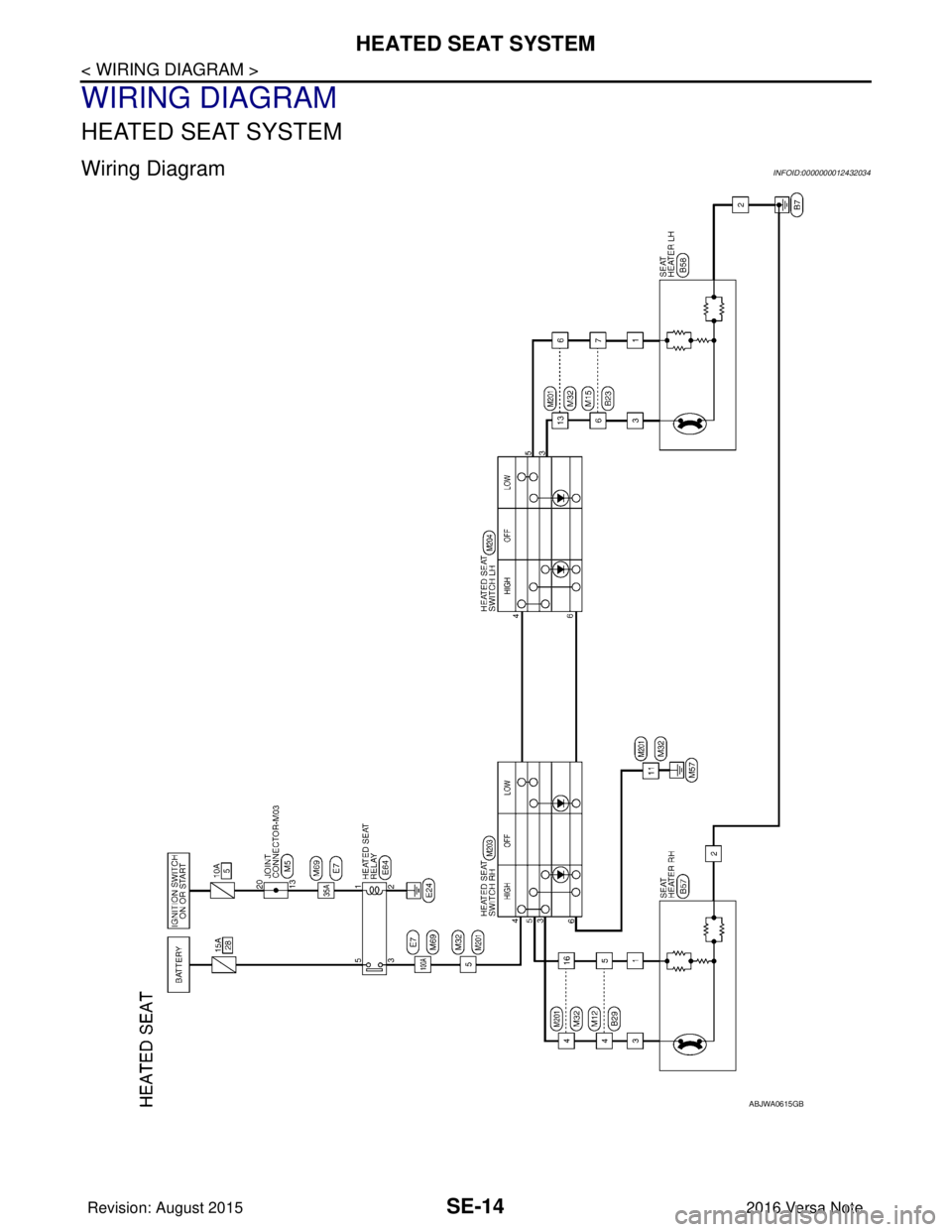

ABJWA0615GB
Revision: August 20152016 Versa Note
cardiagn.com
Page 2828 of 3641
HEATED SEAT SYSTEMSE-15
< WIRING DIAGRAM >
C
DE
F
G H
I
K L
M A
B
SE
N
O P

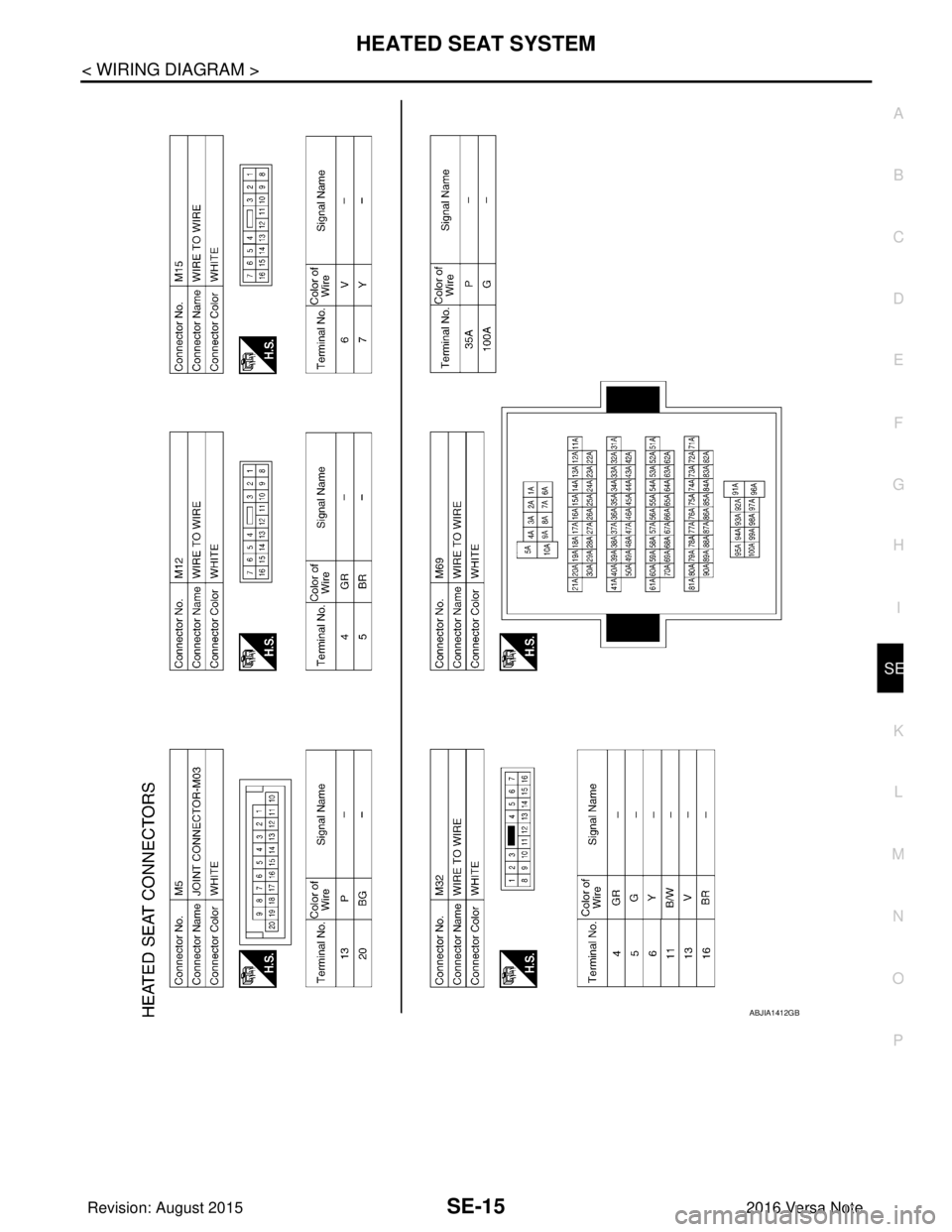

ABJIA1412GB
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2829 of 3641
SE-16
< WIRING DIAGRAM >
HEATED SEAT SYSTEM

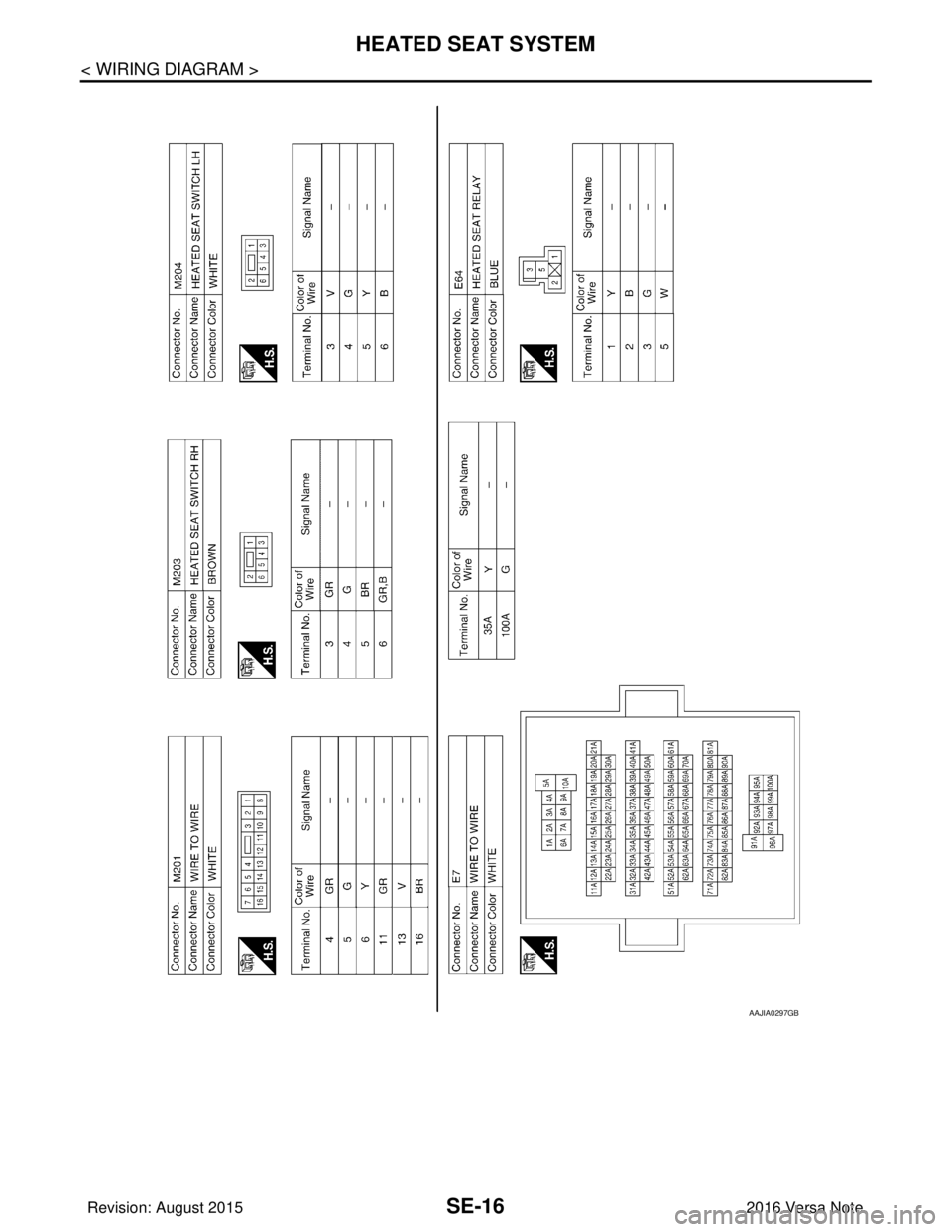

AAJIA0297GB
Revision: August 20152016 Versa Note
cardiagn.com
Page 2830 of 3641
HEATED SEAT SYSTEMSE-17
< WIRING DIAGRAM >
C
DE
F
G H
I
K L
M A
B
SE
N
O P

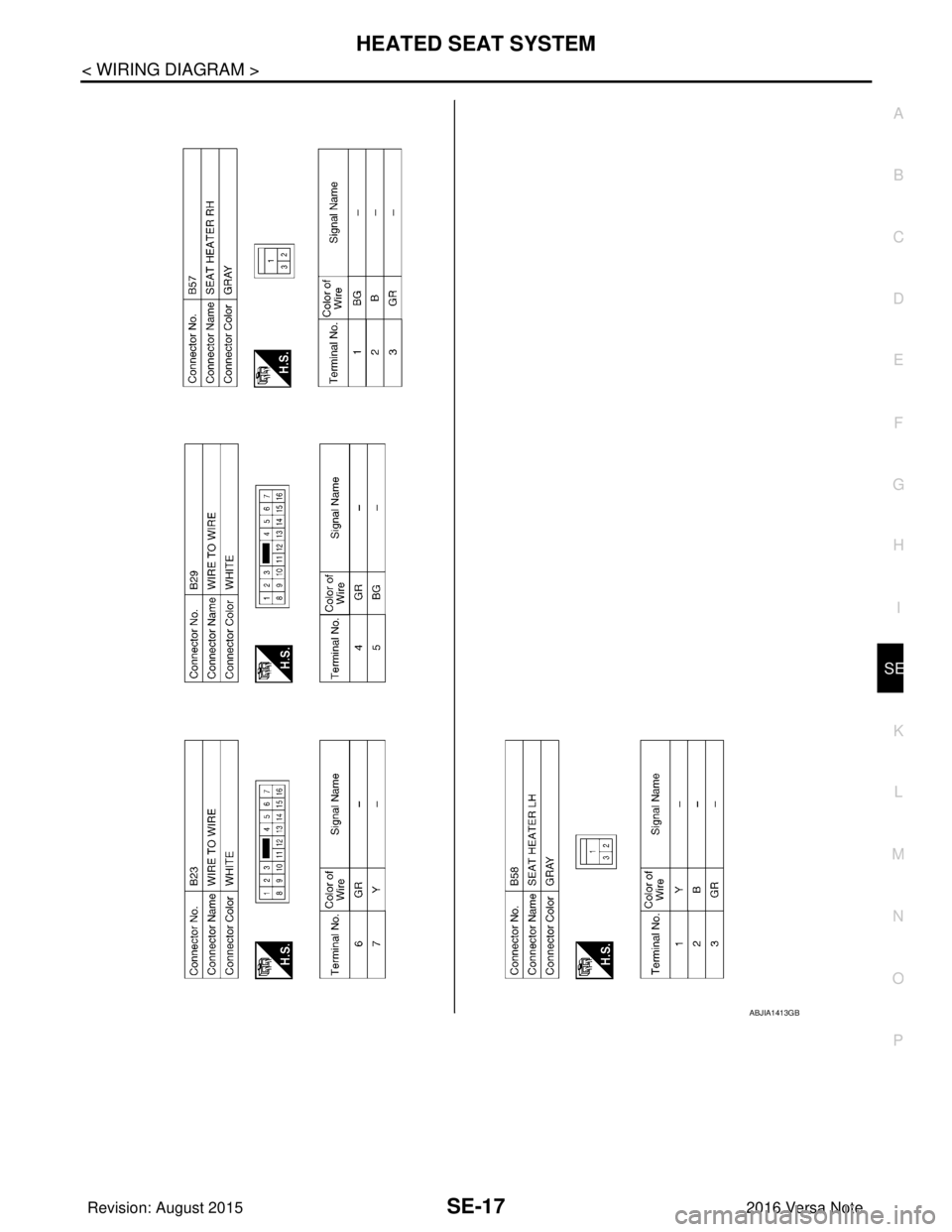

ABJIA1413GB
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2831 of 3641
SE-18
< REMOVAL AND INSTALLATION >
FRONT SEAT
REMOVAL AND INSTALLATION
FRONT SEAT
DRIVER SIDE
DRIVER SIDE : Exploded ViewINFOID:0000000012432035
DRIVER SEAT WITH LIFT AND ARMREST
AWJIA1997ZZ
Revision: August 20152016 Versa Note
cardiagn.com
Page 2832 of 3641
FRONT SEATSE-19
< REMOVAL AND INSTALLATION >
C
DE
F
G H
I
K L
M A
B
SE
N
O P
DRIVER SEAT WITHOUT LIFT AND ARMREST
1. Armrest 2. Seat cushion outer finisher (RH) 3. Seat belt buckle
4. Seat cushion outer finisher (LH) 5. Lift lever 6. Lift lever cap
7. Recline lever 8. Headrest holder (locked) 9. Headrest holder (free)
10. Headrest 11. Seat assembly
AWJIA1998ZZ
