< WIRING DIAGRAM >
HARNESS
D3 E4 Y/2 : Crash zone sensorE1 E42 B/2: IPDM E/R (Intelligent power distribution
module engine room)
E4 E5 B/2 : Cooling fan motor (With CVT)E2 E43 B/6: IPDM E/R (Intelligent power distribution
module engine room)
E2 E8 W/24 : To F8 F2 E44 BR/8: IPDM E/R (Intelligent power distribution
module engine room)
E3 E9 BR/2 : Fusible link b o x ( B a t t e r y )E 1 E 4 5 B R / 1 2: IPDM E/R (Intelligent power distribution
module engine room)
E2 E10 GR/2 : Fusible link box (Battery) F2 E46 W/24: IPDM E/R (Intelligent power distribution
module engine room)
G 2 E 1 5 — : B o d y g r o u n d F 2 E 4 7 W / 1 6: IPDM E/R (Intelligent power distribution
module engine room)
F 2 E 1 6 B / 3 2 : E C M B 3 E 5 0 B R / 2 : W a s h e r f l u i d l e v e l s w i t c h
F4 E17 B/3 : Refrigerant pressure sensor E3 E51 B/2 : Front wheel sensor LH
C4 E18 BR/1 : Horn C4 E52 B/2 : Front wheel sensor RH
E 2 E 1 9 W / 6 : To F 3 3 G 4 E 5 3 B / 2 : F r o n t f o g l a m p L H
C 4 E 2 0 B / 1 : H o r n B 5 E 5 4 B / 2 : F r o n t f o g l a m p R H
A2 E24 — : Body ground E2 E55 GR/12 : To F55
G3 E25 B/3 : Front combination lamp LH G3 E62 L/4 : Cooling fan relay
A3 E26 B/3 : Front combination lamp RH C3 E63 GR/4 : Heated oxygen sensor 2
G2 E27 B/2 : Front combination lamp LH C4 E64 L/4 : Heated seat relay
A2 E28 B/2 : Front combinati on lamp RHG5 E69 B/2 : Ambient sensor
F4 E29 GR/3 : Front combination lamp LH E5 E70 BR/3 : Intelligent Key warning buzzer
B3 E30 GR/3 : Front combination lamp RH F5 E71 B/4 : Front camera
E3 E31 GR/4 : Cooling fan motor (With CVT) G3 E72 L/4 : Active grille shutter relay
E4 E32 W/2 : Cooling fan motor (With CVT) Front fog lamp sub harness
B2 E33 B/38 : ABS actuator and electric unit (Control
unit) E5 E302 B/4 : To E35
E5 E35 B/4 : To E302 F5 E303 B/4 : Active grille shutter
E1 E39 W/3 : Horn relay F5 E303 B/4 : Active grille shutter
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2634 of 3641
PG
HARNESSPG-47
< WIRING DIAGRAM >
C
DE
F
G H
I
J
K L
B A
O P
N
ENGINE ROOM HARNESS (PASSENGER COMPARTMENT)
AAMIA0187ZZ
A 3 E 7 S M J : To M 6 9
C 3 E 3 6 BR/2 : Brake pedal position switch
A4 E11 B/2 : To M78 B2 E37 B/5 : Daytime running light relay 1
D3 E12 B/6 : Accelerator pedal position sensor A2 E38 L/4 : Daytime running light relay 2
C3 E13 W/4 : Stop lamp switch (With CVT) D2 E48 W/4 : Clutch pedal position switch
B3 E14 L/12 : Joint connector–E03 D3 E57 B/2 : Stop lamp switch (With M/T)
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2635 of 3641
PG-48
< WIRING DIAGRAM >
HARNESS
ENGINE CONTROL HARNESS
A 4 E 2 1 G R / 1 6 : To B 1 2B 2 E 5 8 L / 4 : F r o n t f o g l a m p r e l a y
B2 E22 W/22 : Joint connector–E02 A3 E59 — : Body ground
C3 E23 B/2 : EPS control un itA2 E60 — : Body ground
C3 E34 BR/2 : Clutch interlock switch B3 E61 — : Body ground
AAMIA0188ZZ
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2636 of 3641

PG
HARNESSPG-49
< WIRING DIAGRAM >
C
DE
F
G H
I
J
K L
B A
O P
N
B3 F1 B/3 : Generator
D4 F28 — : Starter motor
B3 F2 — : Generator D3 F29 B/2 : Fuel injector no. 3 (Rear)
B4 F3 B/1 : A/C compressor D3 F30 B/2 : Fuel injector no. 4 (Rear)
B4 F4 — : Generator D1 F31 B/6 : Mass air flow sensor
B4 F5 — : Engine ground E1 F32 GR/2: Exhaust valve timing control solenoid
valve
E2 F6 GR/2 : Engine coolant temperature sensor F1 F33 W/6 : To E19
D1 F7 B/6 : Electric throttle control actuator B1 F34 GR/3: Ignition coil no.1 (With power
transistor)
E 1 F 8 W / 2 4 : To E 8 C 1 F 3 5 G R / 3: Ignition coil no.2 (With power
transistor)
F2 F9 GR/4 : Battery current sensor C1 F36 GR/3: Ignition coil no.3 (With power
transistor)
G 2 F 1 0 G R / 3 2 : E C M D 2 F 3 7 G R / 3: Ignition coil no.4 (With power
transistor)
G1 F11 BR/48 : ECM C4 F38 B/3 : Engine oil pressure sensor
D1 F12 BR/4 : Air fuel ratio (A/F) sensor 1 G3 F39 — : Fusible link box (Battery)
C3 F14 GR/2 : Knock sensor G3 F40 — : Fusible link box (Battery)
E1 F15 B/3 : Crankshaft position sensor (POS) G4 F41 B/3 : Output speed sensor
D4 F16 — : Engine ground F2 F42 W/12: IPDM E/R (Intelligent power distribution
module engine room)
B3 F17 B/2 : Fuel injector no. 1 (Front) F2 F43 W/12: IPDM E/R (Intelligent power distribution
module engine room)
C3 F18 B/2 : Fuel injector no. 2 (Front) F2 F44 B/48 : TCM (Transmission control module)
C3 F19 B/2 : Fuel injector no. 3 (Front) F4 F46 GR/22 : CVT unit
D3 F20 B/2 : Fuel injector no. 4 (Front) G4 F48 B/3 : Secondary speed sensor
D2 F21 B/3 : Camshaft position sensor G4 F50 B/3 : Primary speed sensor
C 1 F 2 2 G R / 2 : Evap canister purge volume control
solenoid valve F3 F52 B/10 : Transmission range switch
B 3 F 2 3 G R / 2 : Intake valve timing control solenoid
valve
B3 F53 B/2 : Fuel injector no. 1 (Rear)
E4 F24 G/3 : Park/neutral position (PNP) switch C3 F54 B/2 : Fuel injector no. 2 (Rear)
C4 F25 GR/2 : Engine oil temperature sensor G1 F55 GR/12 : To E55
C 3 F 2 6 W / 2 : C o n d e n s e r D 2 F 5 6 B / 3: Exhaust valve timing control position
sensor
D 3 F 2 7 — : S t a r t e r m o t o r D 3 F 5 9 — : E n g i n e g r o u n d
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2637 of 3641
PG-50
< WIRING DIAGRAM >
HARNESS
BODY HARNESS
AAMIA0383ZZ
G 2 B 1 W / 2 4 : To M 2 9G 2 B 2 9 W / 1 6 : To M 1 2
B4 B3 GR/3 : Evap control system pressure sensor G3 B30 W/24 : To M13
F4 B4 W/10 : To D201 D5 B33 W/32 : Bluetooth® control unit
B4 B5 B/2 : Evap canister vent control valve C5 B34 W/8 : Bluetooth® control unit
C2 B6 W/4 : Rear door switch LH C4 B35 B/2 : Rear wheel sensor RH
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2638 of 3641

PG
HARNESSPG-51
< WIRING DIAGRAM >
C
DE
F
G H
I
J
K L
B A
O P
N
D4 B7 — : Body ground
F3 B36 W/4 : To B350
D2 B8 W/4 : Front door switch LH F2 B37 Y/22 : Air bag diagnosis sensor unit
E2 B9 Y/22 : Air bag diagnosis sensor unit F2 B38 Y/2 : Front RH side air bag module
D2 B10 Y/2 : Front LH side air bag module F4 B39 Y/2 : Front RH seat belt pre–tensioner
E3 B11 W/10 : To D301 G3 B40 Y/2 : Side air bag satellite sensor RH
E1 B12 GR/16 : To E21 D4 B41 Y/2 : RH side curtain air bag module
E3 B13 W/3 : Seat belt buckle switch LH B3 B42 B/1 : Condenser
D2 B14 Y/2 : Front LH seat belt pre–tensioner D3 B44 GR/5 : Fuel level sensor unit and fuel pump
C2 B15 Y/2 : Side air bag satellite sensor LH F2 B45 W/3 : Seat belt buckle switch RH
E3 B16 W/4 : Front door switch RH C4 B48 L/2 : Inside key antenna (Trunk room)
E4 B17 W/4 : Rear door switch RH B5 B49 L/2 : Outside key antenna (Rear bumper)
B3 B18 B/2 : High–mounted stop lamp C3 B51 B/1 : Rear window defogger
A2 B19 — : Body ground B3 B52 W/4 : To D504
D 4 B 2 1 W / 4 : C a r g o l a m p A 4 B 5 3 W / 8 : To D 5 0 3
C3 B22 GR/2 : Rear wheel sensor LH G2 B54 W/40 : Around view monitor control unit
F2 B23 W/16 : To M15 C2 B55 Y/2 : Rear side air bag satellite sensor LH
F1 B24 W/24 : To M16 D3 B56 Y/2 : Rear side air bag satellite sensor RH
A3 B25 W/6 : Rear combination lamp LH F2 B57 GR/3 : Seat heater RH
C1 B26 Y/2 : LH side curtain air bag module E3 B58 GR/3 : Seat heater LH
C4 B27 W/6 : Rear combination lamp RH A4 B85 — : Body ground
E 1 B 2 8 W / 2 : To M 1 1
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2639 of 3641
PG-52
< WIRING DIAGRAM >
HARNESS

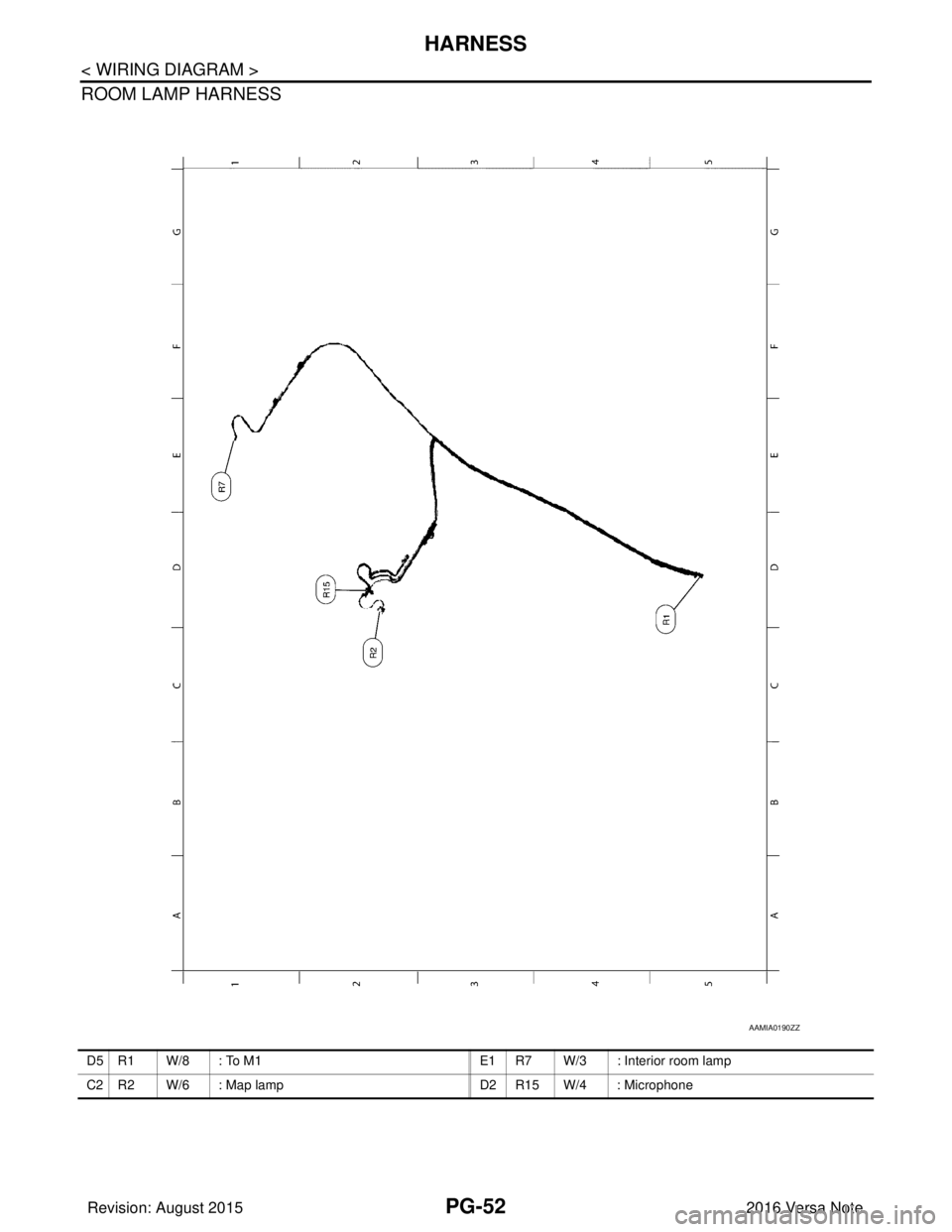

ROOM LAMP HARNESS

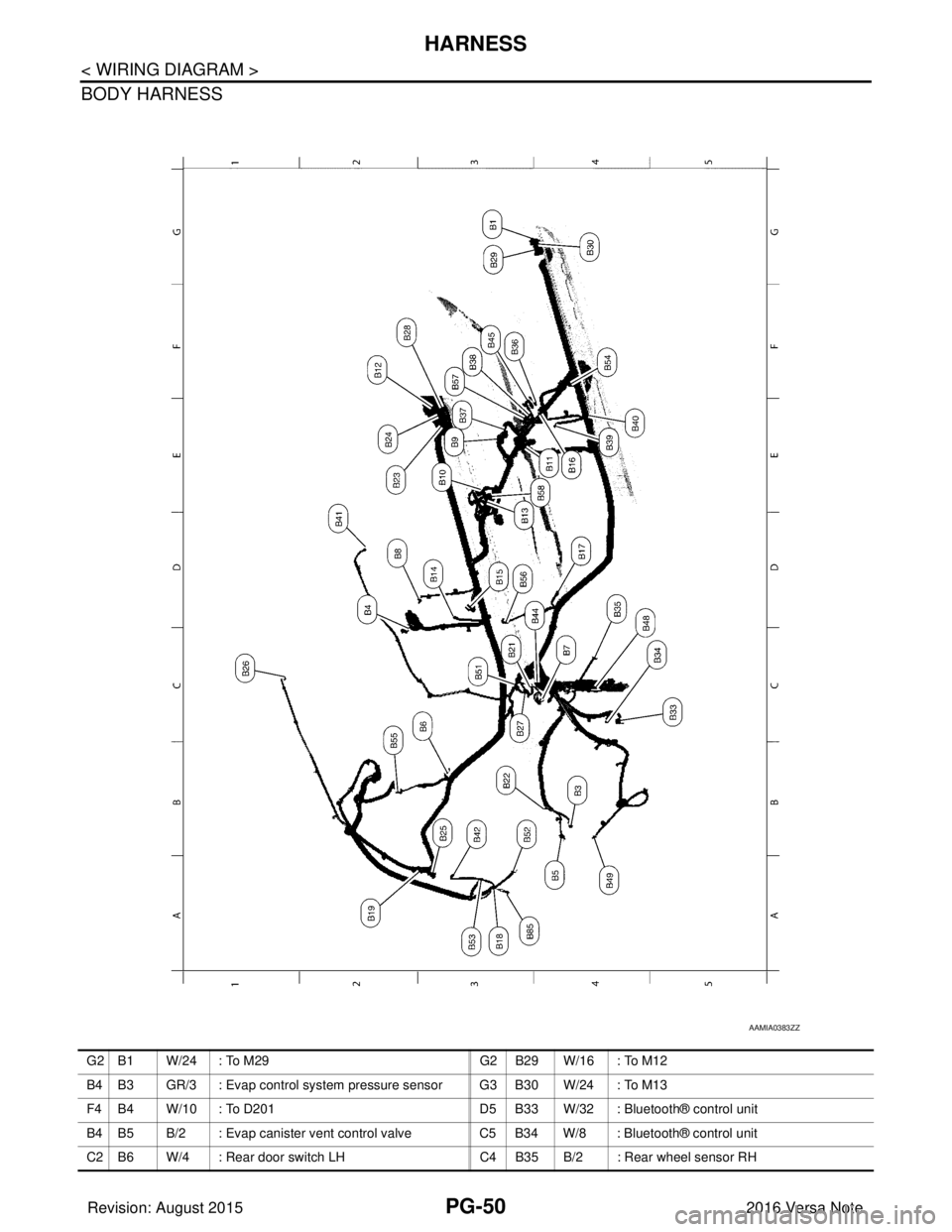

AAMIA0190ZZ
D 5 R 1 W / 8 : To M 1E 1 R 7 W / 3 : I n t e r i o r r o o m l a m p
C2 R2 W/6 : Map lamp D2 R15 W/4 : Microphone
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2640 of 3641
PG
HARNESSPG-53
< WIRING DIAGRAM >
C
DE
F
G H
I
J
K L
B A
O P
N
FRONT DOOR LH HARNESS
AAMIA0191ZZ
D1 W/12 : To M9
D9 B/2 : Front power window motor LH
D3 Y/4 : To M80 D11 Y/2 : Front door satellite sensor LH
D4 W/12 : Door mirror LH D12 W/2 : Front door speaker LH
D 6 G R / 2 : Front outside handle LH (Outside key
antenna)
D14 GR/6 : Front door lock actuator LH
D 7 W / 1 6 : Main power window and door lock/unlock
switch D 1 6 W / 2 4 : To M 9 3
D 8 W / 3 : Main power window and door lock/unlock
switch D17 GR/2 : Front outside handle LH (Request switch)
Revision: August 2015
2016 Versa Note
cardiagn.com
