HEATER & COOLING UNIT ASSEMBLY
8. Remove mounting bolts (A) from heater & cooling unit assembly and blower unit.
9. Remove steering column mountin

Page 4850 of 5121

NISSAN TEANA 2008  Service Manual HEATER & COOLING UNIT ASSEMBLY
VTL-39
< ON-VEHICLE REPAIR >[WITHOUT 7 INCH DISPLAY]
C
D
E
F
G
H
J
K
L
MA
B
VTL
N
O
P

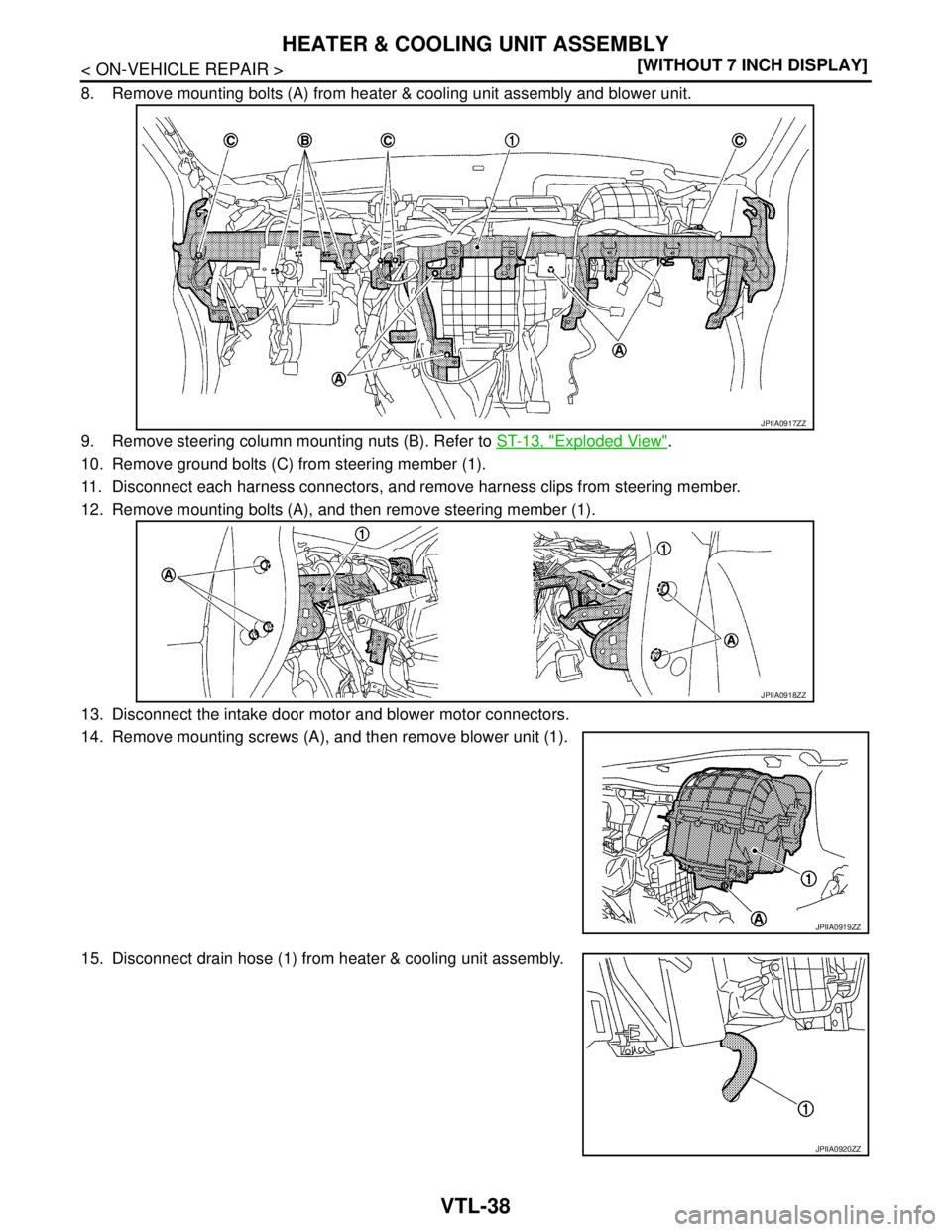

16. Remove floor duct 1 (left and right) (1) and rear ventilator duct 1
(2), and th

Page 4851 of 5121

NISSAN TEANA 2008  Service Manual VTL-40
< ON-VEHICLE REPAIR >[WITHOUT 7 INCH DISPLAY]

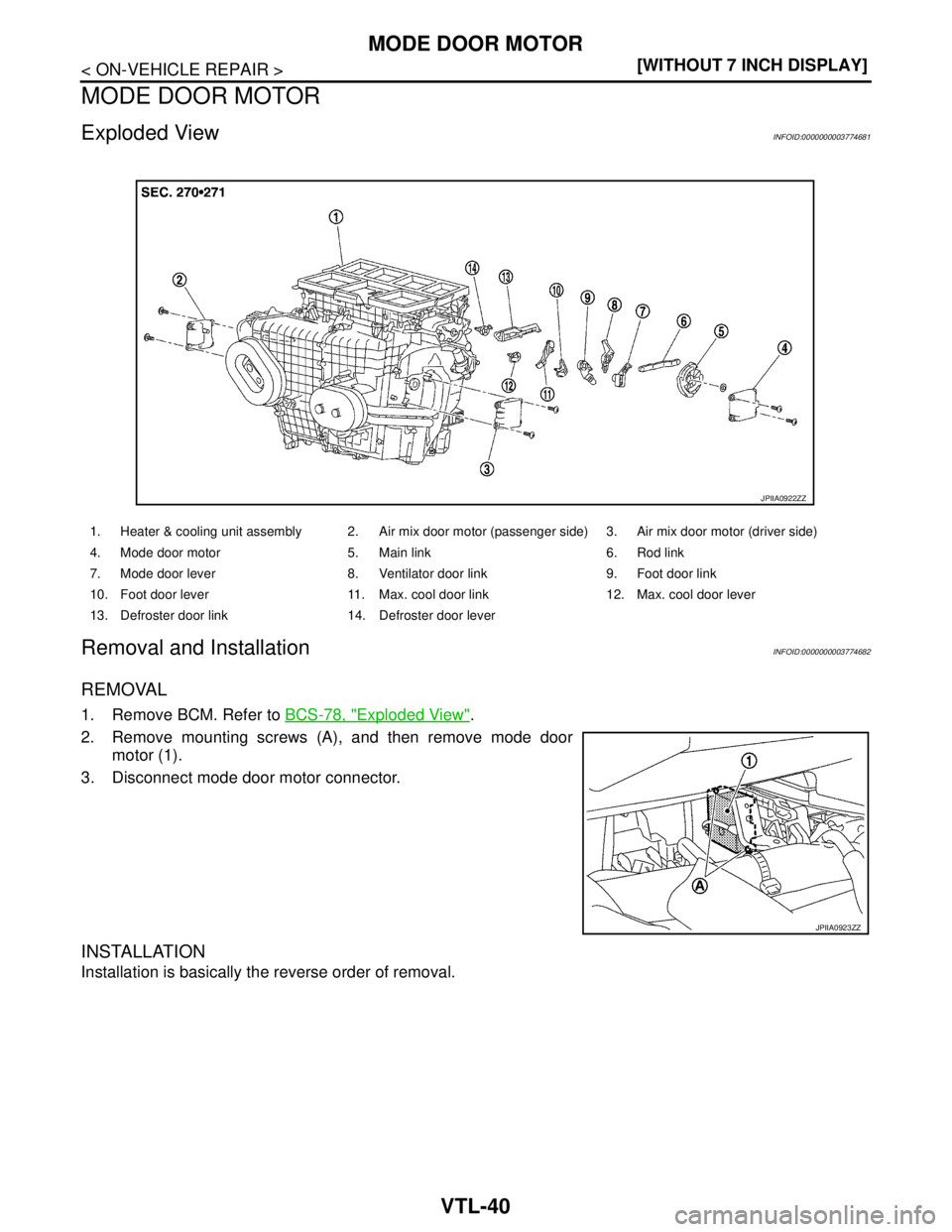

MODE DOOR MOTOR
MODE DOOR MOTOR

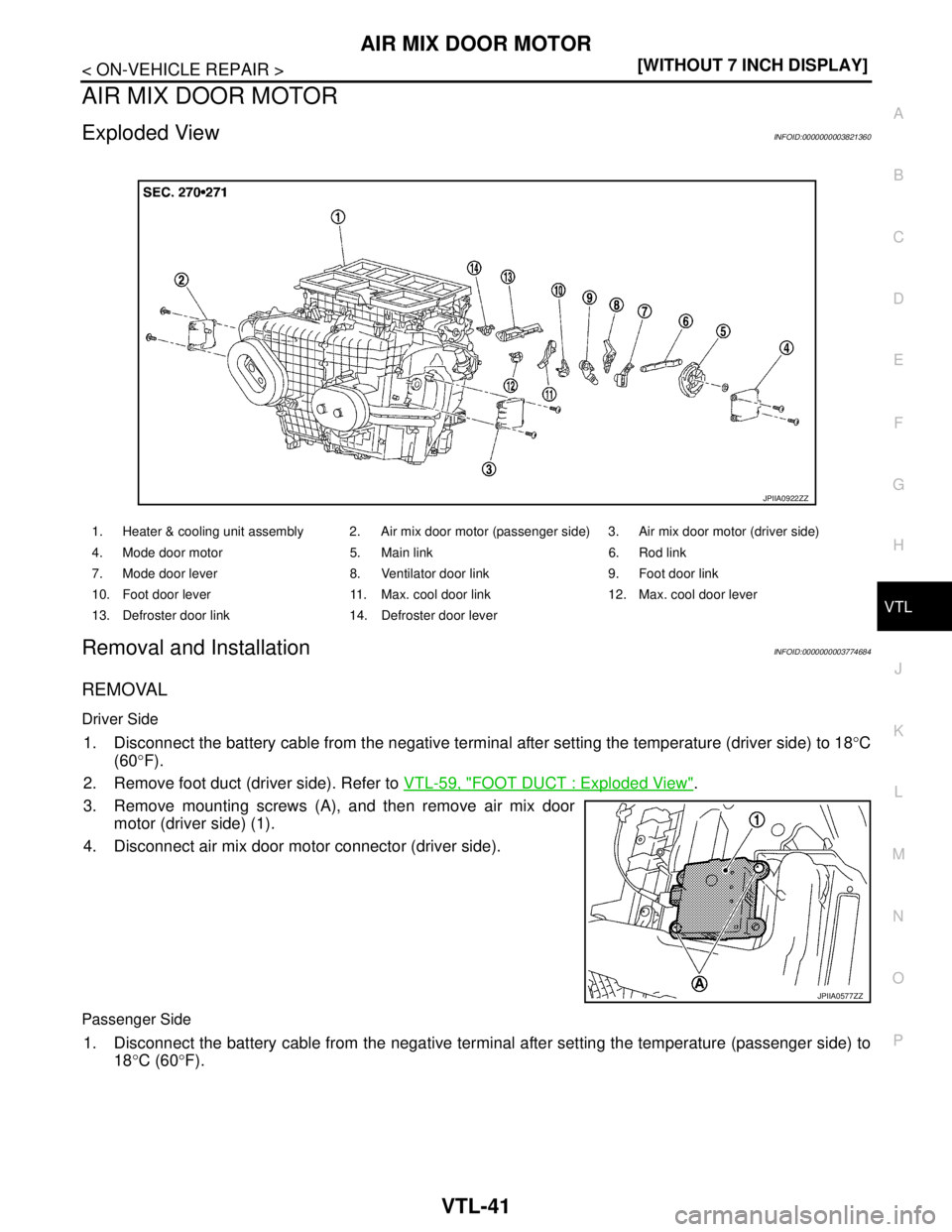

Exploded ViewINFOID:0000000003774681
Removal and InstallationINFOID:0000000003774682
REMOVAL
1. Remove BCM. Refer t

Page 4852 of 5121

NISSAN TEANA 2008  Service Manual AIR MIX DOOR MOTOR
VTL-41
< ON-VEHICLE REPAIR >[WITHOUT 7 INCH DISPLAY]
C
D
E
F
G
H
J
K
L
MA
B
VTL
N
O
P

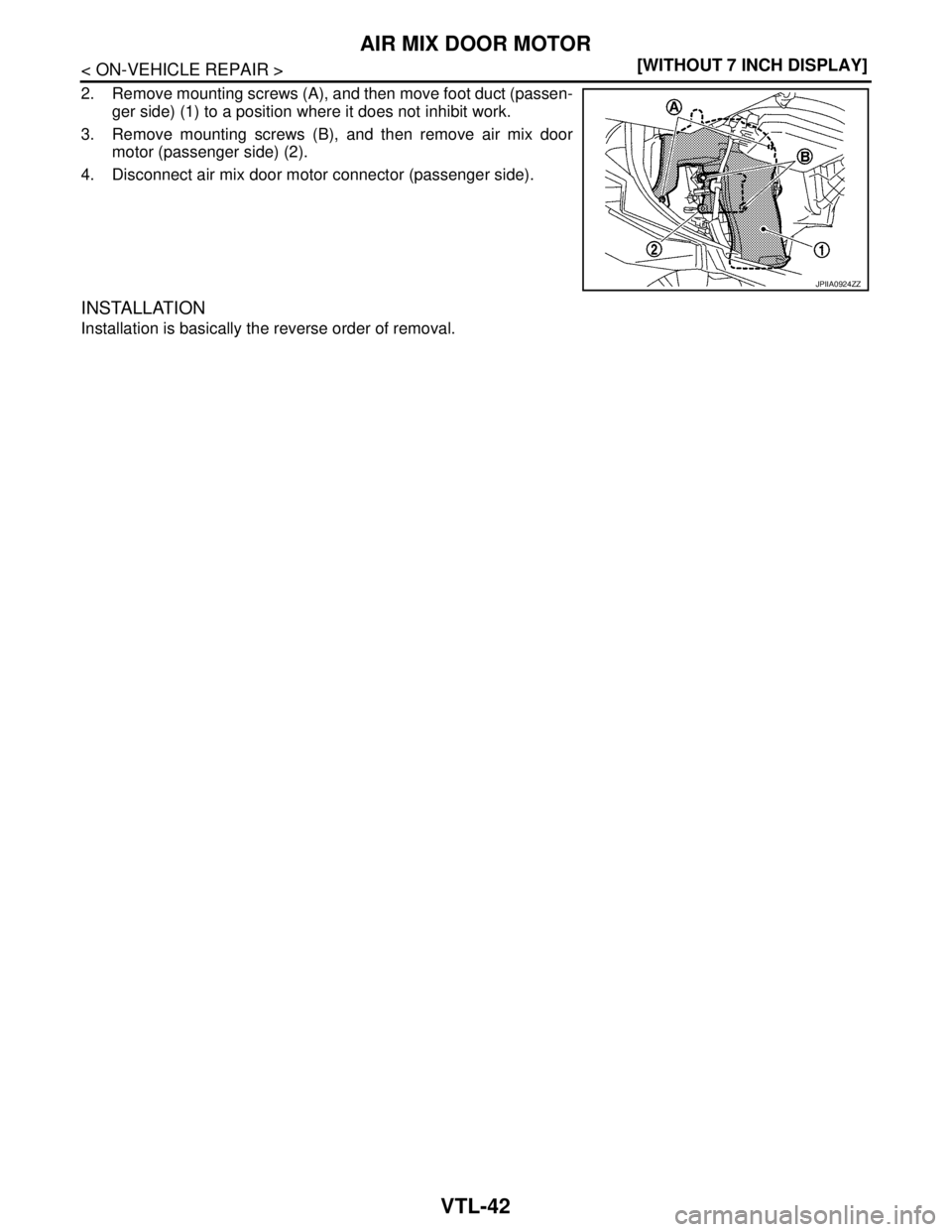

AIR MIX DOOR MOTOR
Exploded ViewINFOID:0000000003821360
Removal and InstallationINFOID:00000000

Page 4853 of 5121

NISSAN TEANA 2008  Service Manual VTL-42
< ON-VEHICLE REPAIR >[WITHOUT 7 INCH DISPLAY]
AIR MIX DOOR MOTOR
2. Remove mounting screws (A), and then move foot duct (passen-
ger side) (1) to a position where it does not inhibit work.
3. R

Page 4854 of 5121

NISSAN TEANA 2008  Service Manual HEATER CORE
VTL-43
< ON-VEHICLE REPAIR >[WITHOUT 7 INCH DISPLAY]
C
D
E
F
G
H
J
K
L
MA
B
VTL
N
O
P
HEATER CORE
Exploded ViewINFOID:0000000003821362

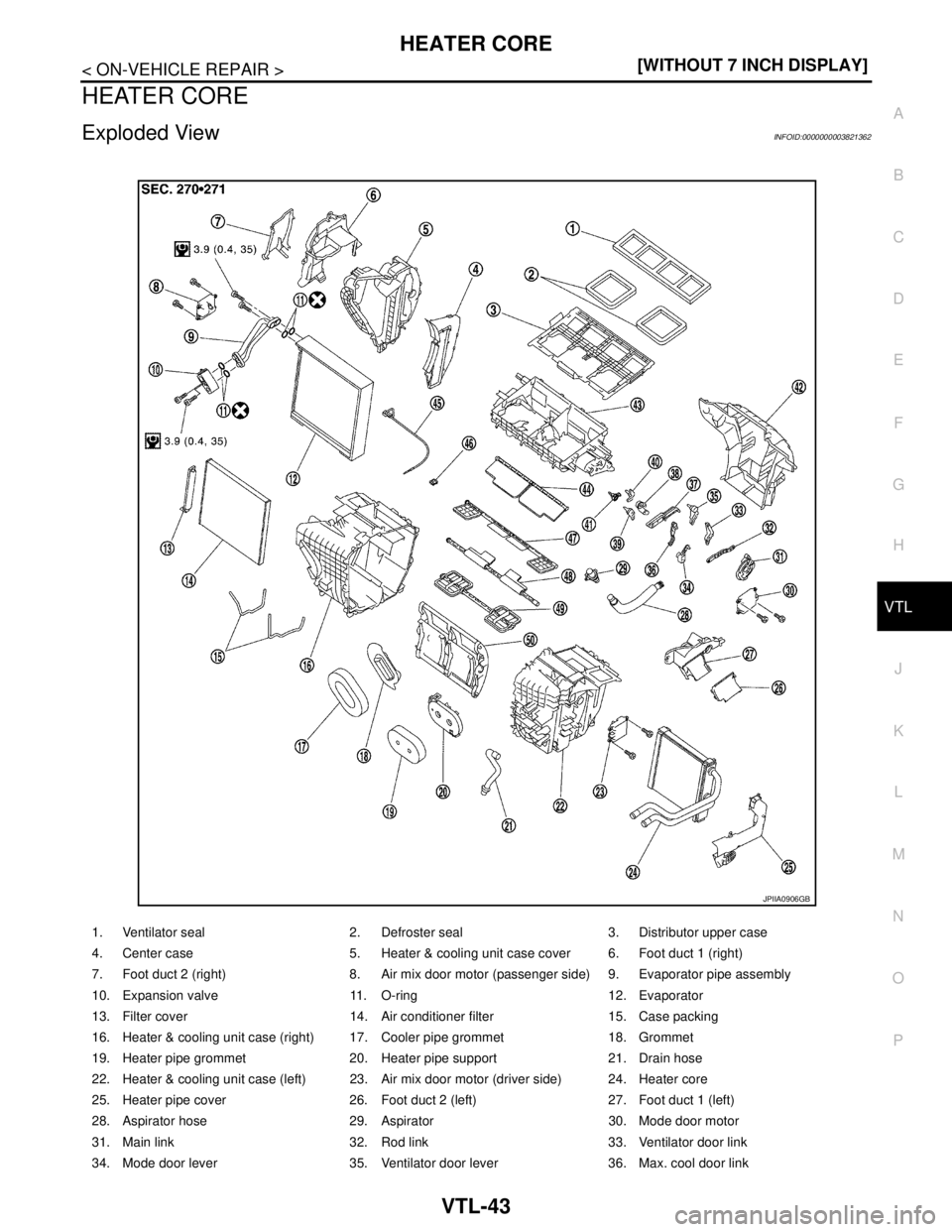

1. Ventilator seal 2. Defroster seal 3. Distributor u

Page 4855 of 5121

NISSAN TEANA 2008  Service Manual VTL-44
< ON-VEHICLE REPAIR >[WITHOUT 7 INCH DISPLAY]
HEATER CORE
Removal and Installation
INFOID:0000000003774686
REMOVAL
1. Remove heater & cooling unit assembly. Refer to VTL-35, "Exploded View".
2.

Page 4856 of 5121

NISSAN TEANA 2008  Service Manual DUCT AND GRILLE
VTL-45
< ON-VEHICLE REPAIR >[WITHOUT 7 INCH DISPLAY]
C
D
E
F
G
H
J
K
L
MA
B
VTL
N
O
P

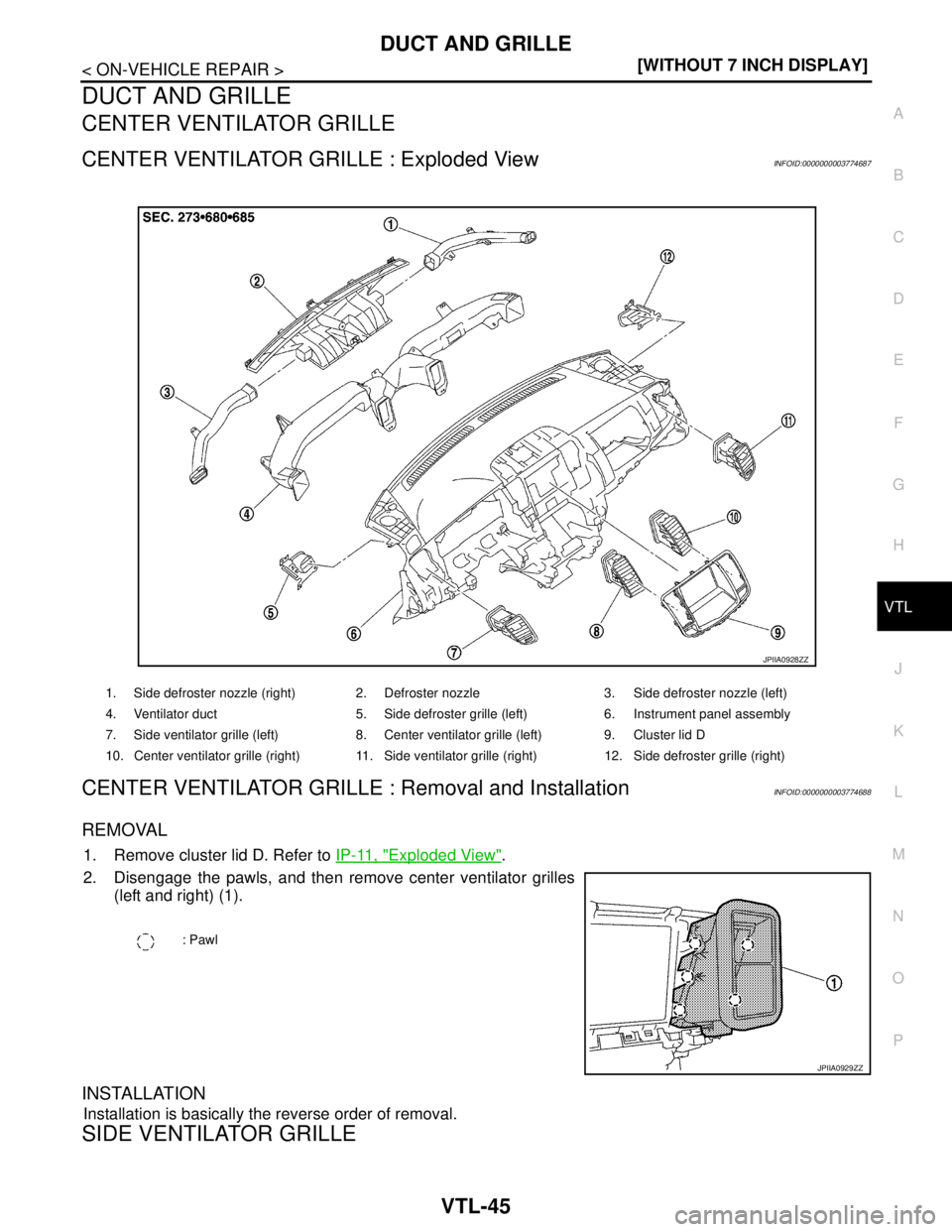

DUCT AND GRILLE
CENTER VENTILATOR GRILLE
CENTER VENTILATOR GRILLE : Exploded ViewINFOID:0000000003
