Page 3601 of 5121
PG
HARNESS LAYOUT
PG-83
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
C
D
E
F
G
H
I
J
K
L B A
O
P N
HARNESS LAYOUT
How To Read Harness LayoutINFOID:0000000003795161

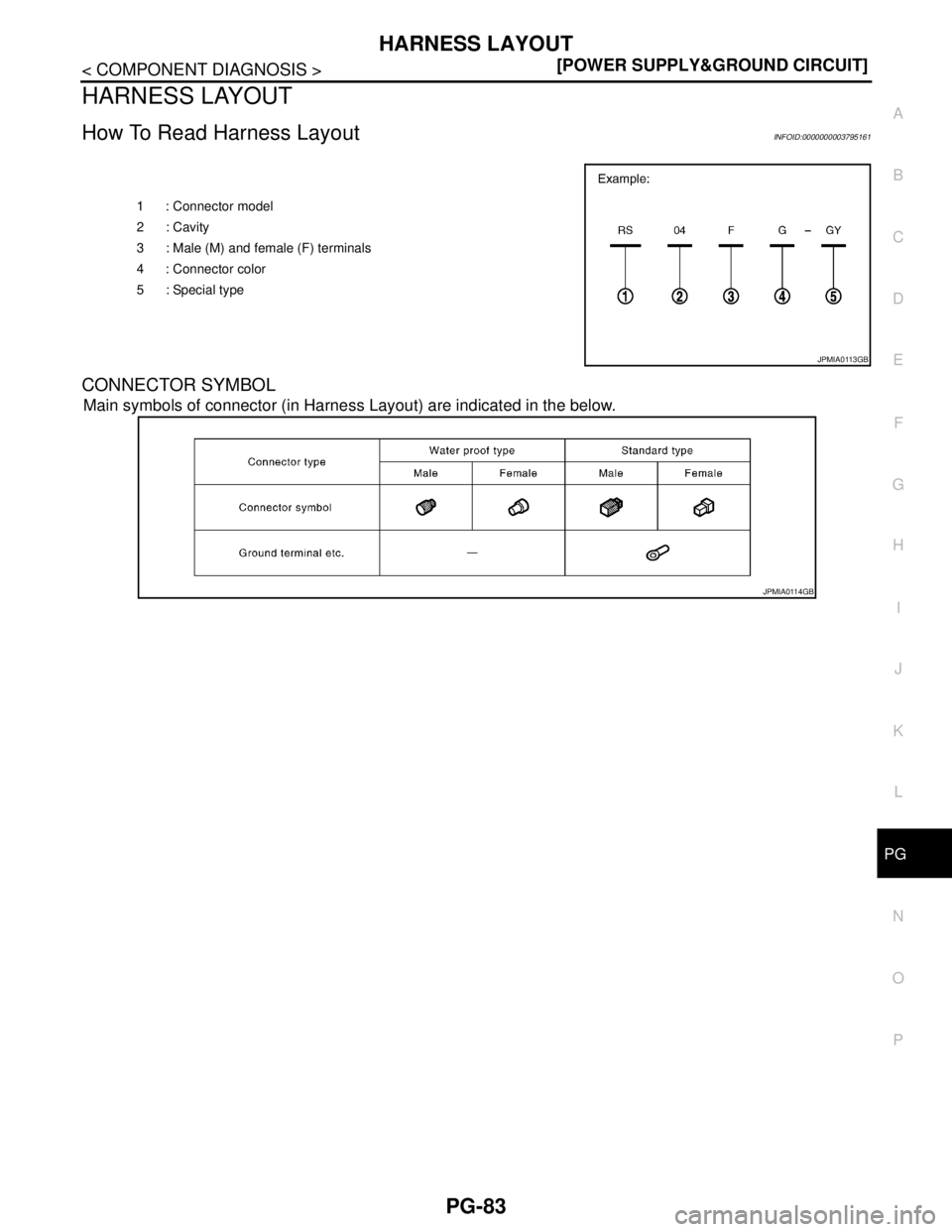

CONNECTOR SYMBOL
Main symbols of connector (in Harness Layout) are indicated in the below.
1 : Connector model
2 : Cavity
3 : Male (M) and female (F) terminals
4 : Connector color
5 : Special type
JPMIA0113GB
JPMIA0114GB
Page 3602 of 5121
PG-84
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
HARNESS LAYOUT

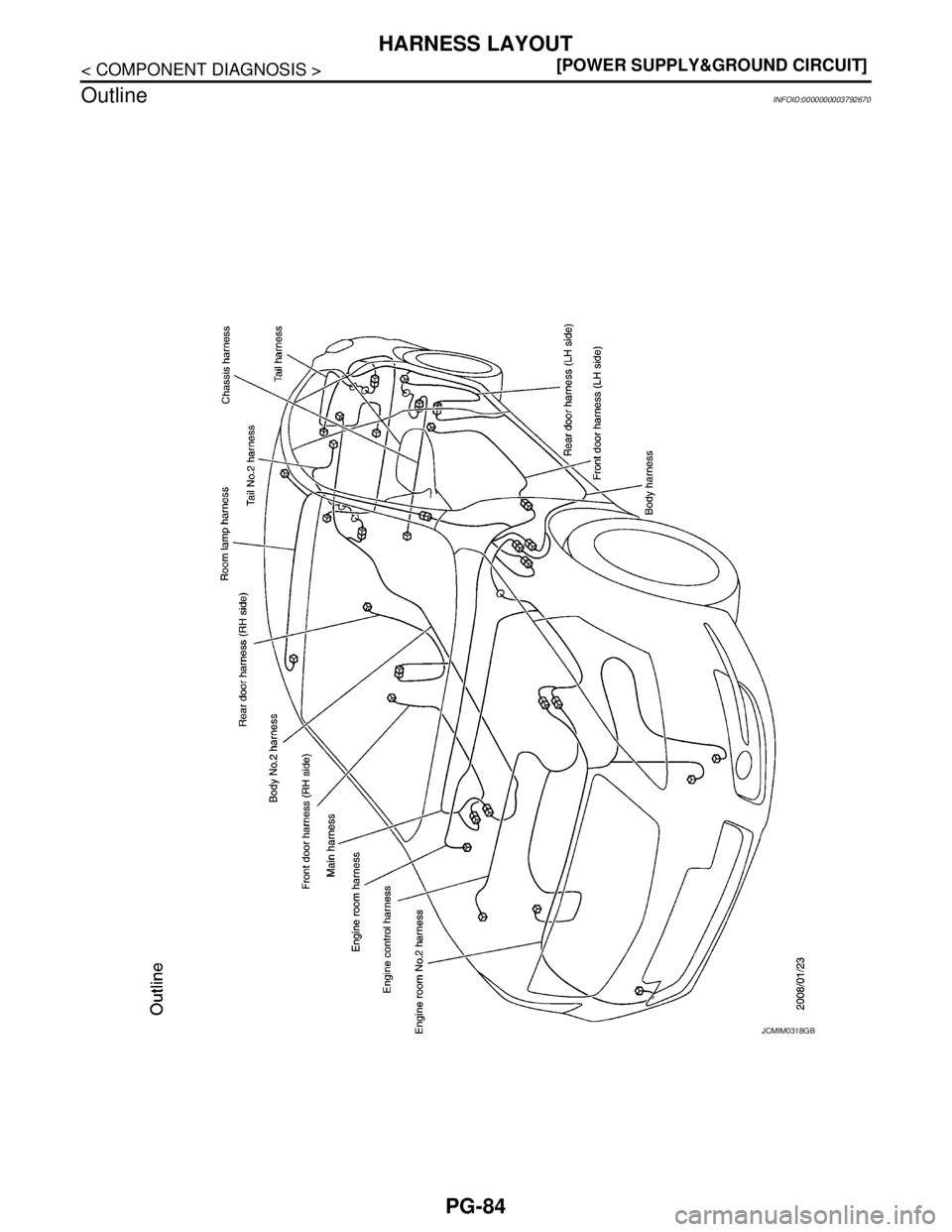

Outline
INFOID:0000000003792670
JCMIM0318GB
Page 3603 of 5121
PG
HARNESS LAYOUT
PG-85
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
C
D
E
F
G
H
I
J
K
L B A
O
P N

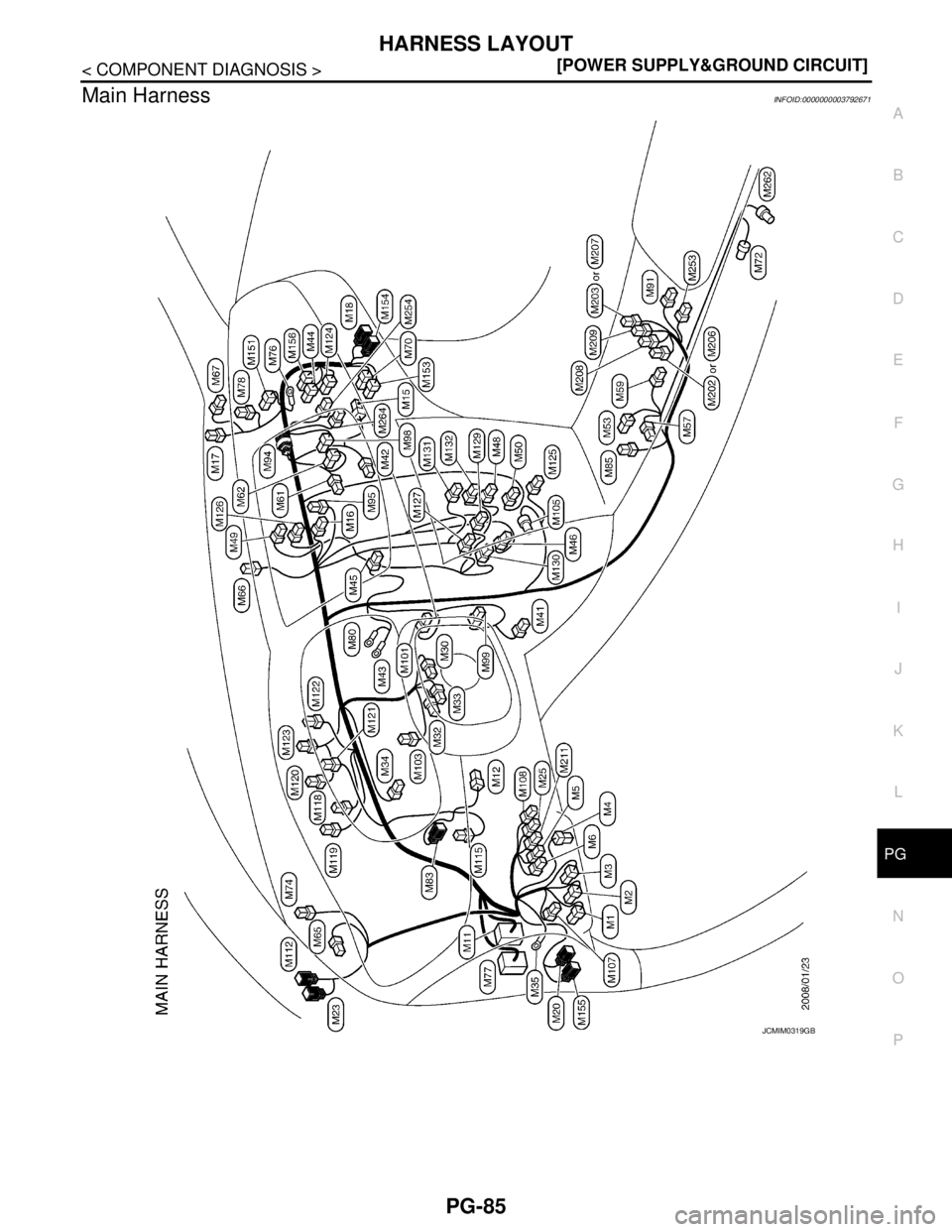

Main HarnessINFOID:0000000003792671
JCMIM0319GB
Page 3604 of 5121
PG-86
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
HARNESS LAYOUT

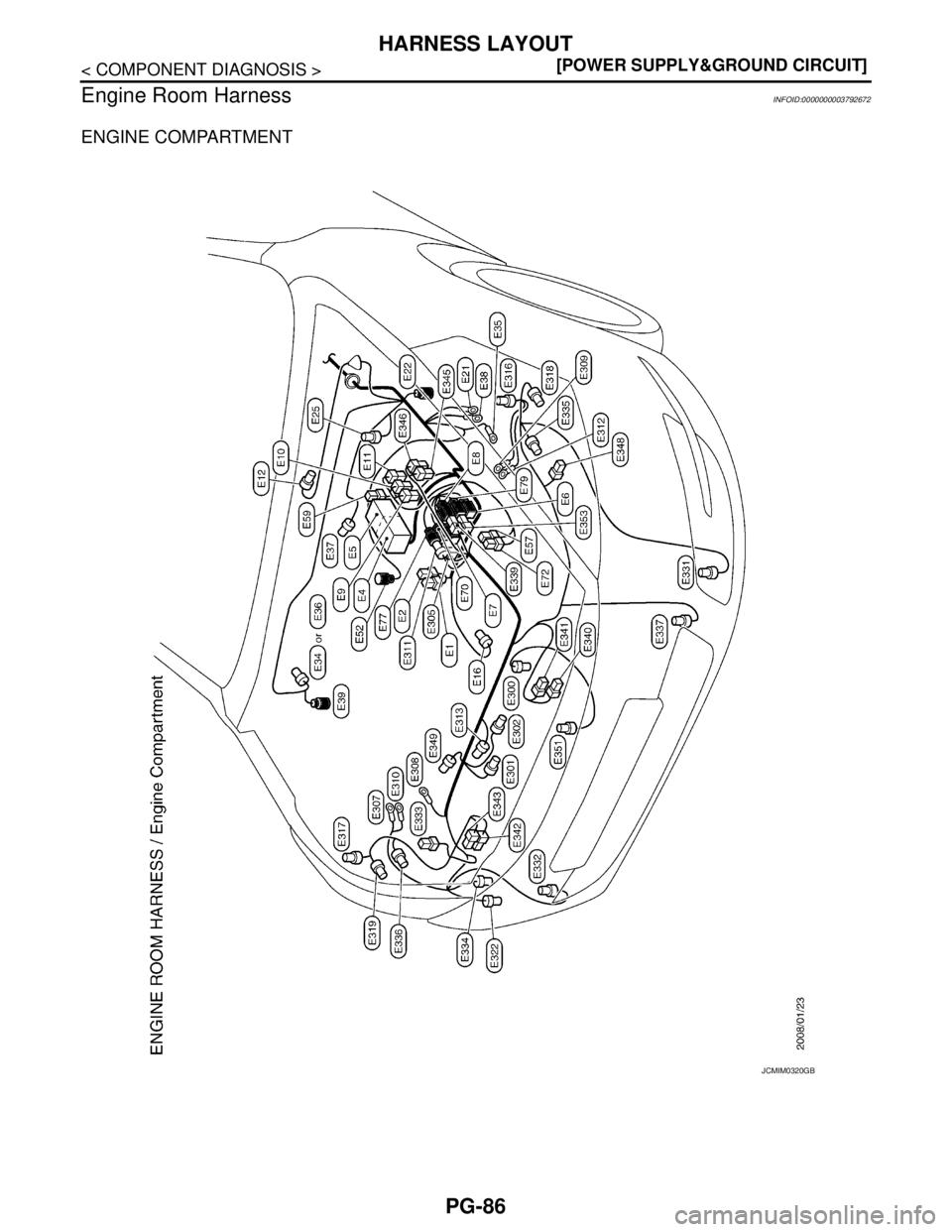

Engine Room Harness
INFOID:0000000003792672
ENGINE COMPARTMENT
JCMIM0320GB
Page 3605 of 5121
PG
HARNESS LAYOUT
PG-87
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
C
D
E
F
G
H
I
J
K
L B A
O
P N

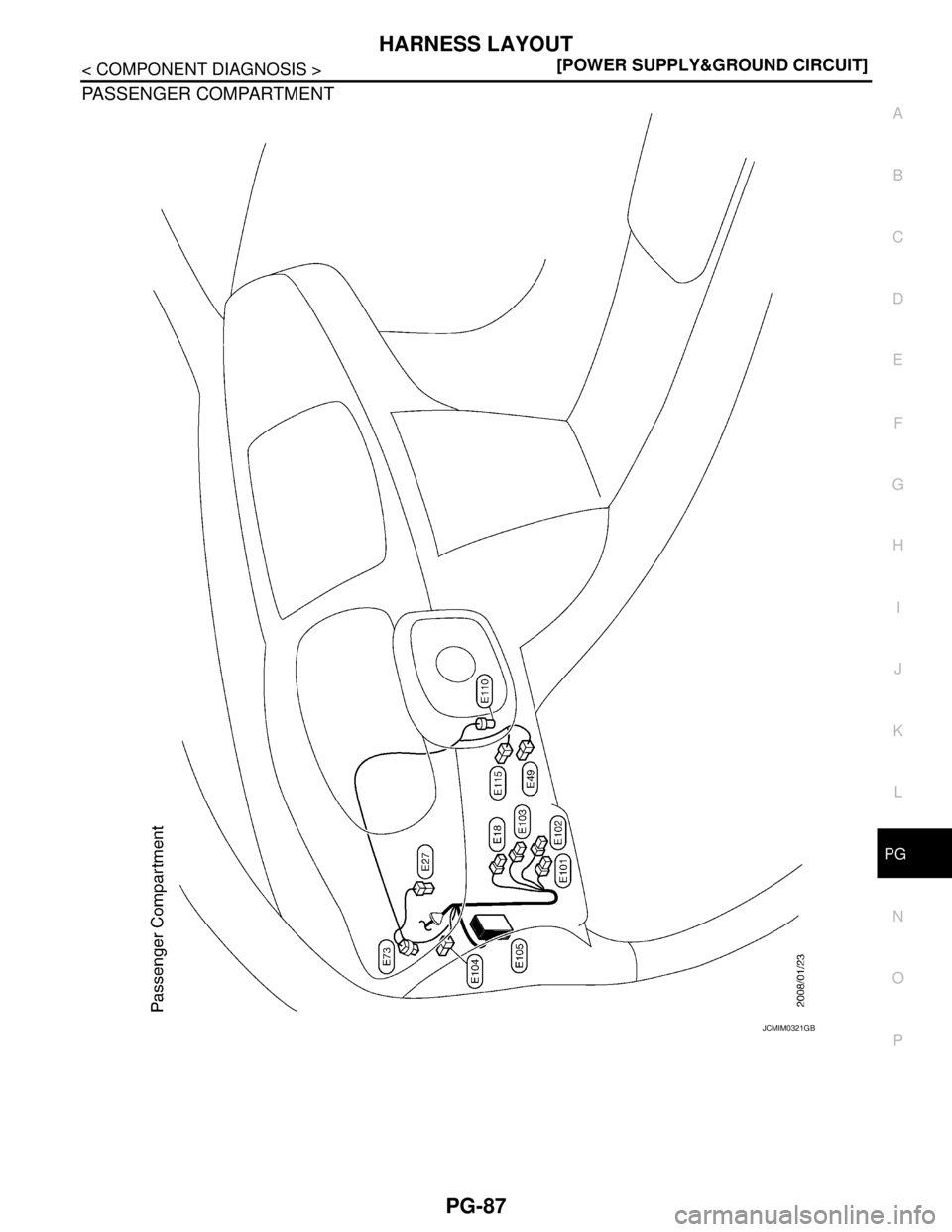

PASSENGER COMPARTMENT
JCMIM0321GB
Page 3606 of 5121
PG-88
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
HARNESS LAYOUT

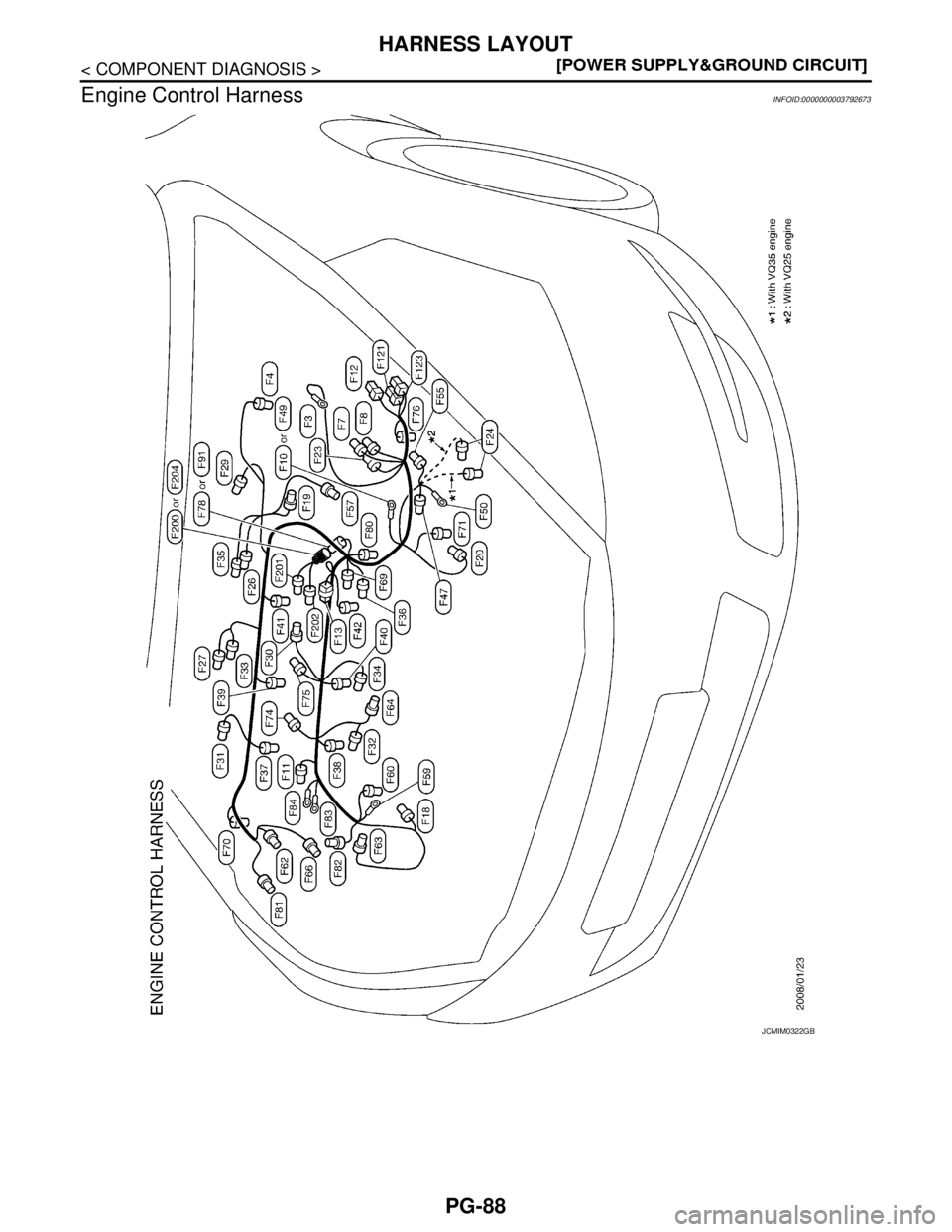

Engine Control Harness
INFOID:0000000003792673
JCMIM0322GB
Page 3607 of 5121
PG
HARNESS LAYOUT
PG-89
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
C
D
E
F
G
H
I
J
K
L B A
O
P N

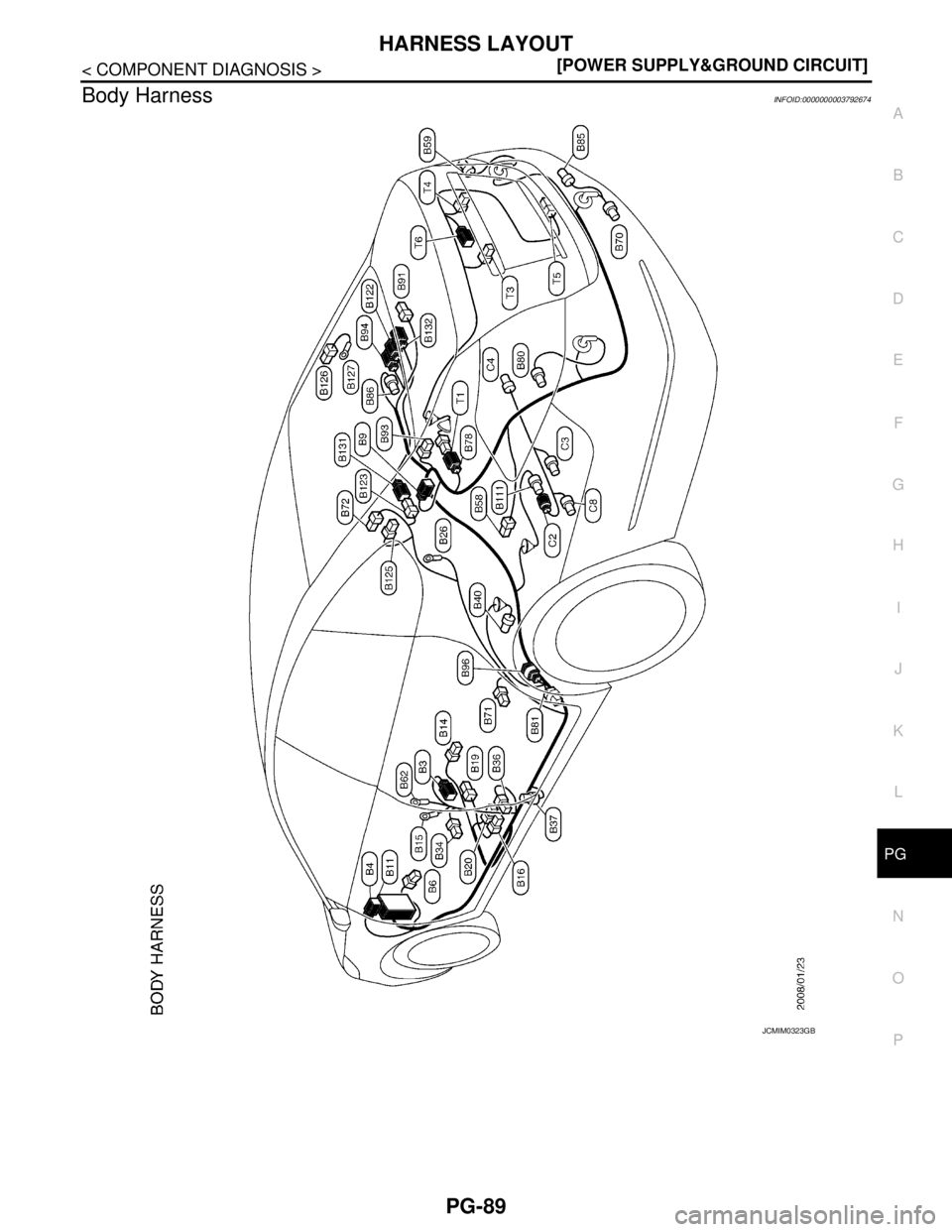

Body HarnessINFOID:0000000003792674
JCMIM0323GB
Page 3608 of 5121
PG-90
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
HARNESS LAYOUT

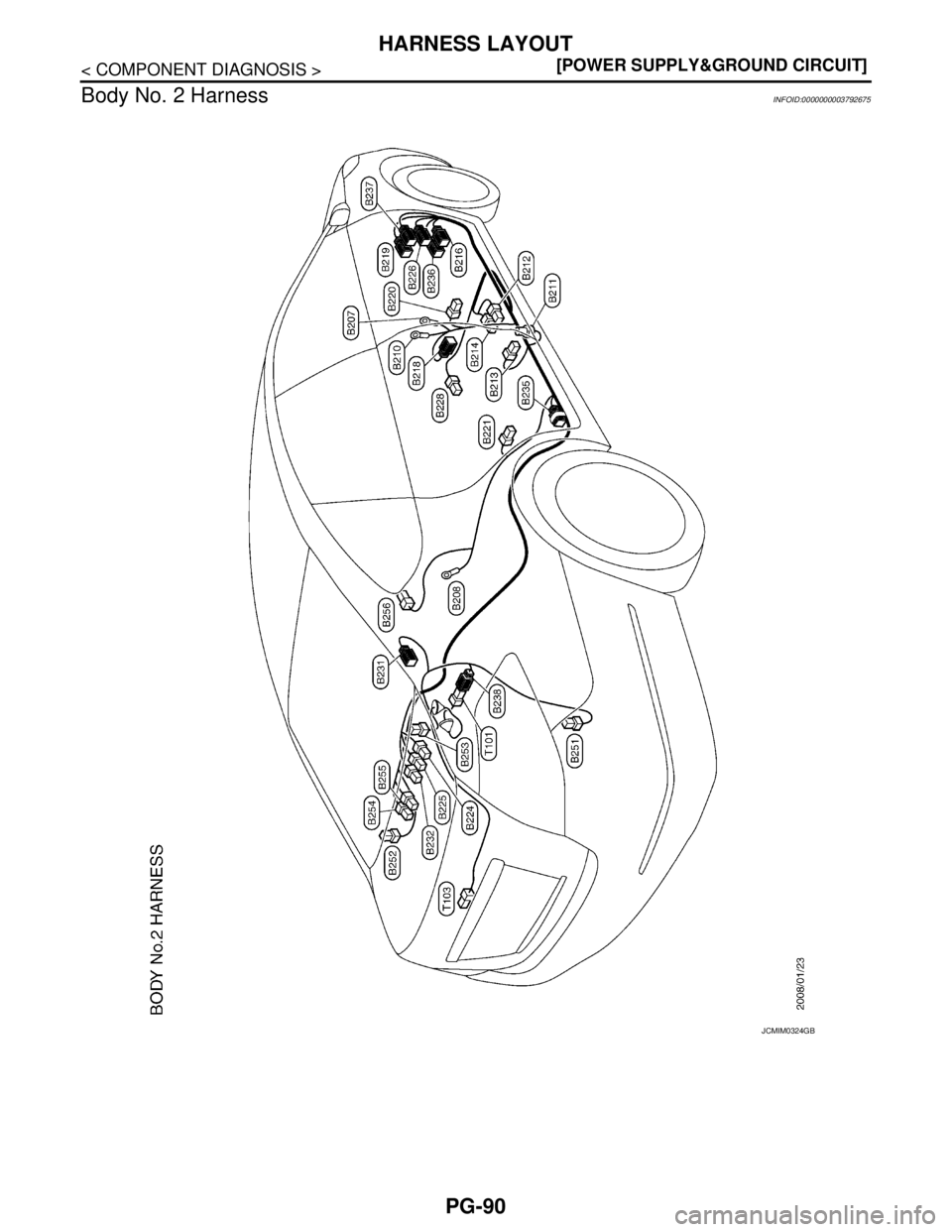

Body No. 2 Harness
INFOID:0000000003792675
JCMIM0324GB
