POWER SUPPLY ROUTING CIRCUIT
PG-35
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
C
D
E
F
G
H
I
J
K
L B A
O
P N
JCMWM1719GB
Page 3554 of 5121
PG-36
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
POWER SUPPLY ROUTING CIRCUIT
Wiring Diagram - BATTERY POWER SUPPLY FUSE No. 52 -
INFOID:0000000003792658
JCMWM1720GB
Page 3555 of 5121
PG
POWER SUPPLY ROUTING CIRCUIT
PG-37
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
C
D
E
F
G
H
I
J
K
L B A
O
P N
JCMWM1721GB
Page 3556 of 5121
PG-38
< COMPONENT DIAGNOSIS >[POWER SUPPLY&GROUND CIRCUIT]
POWER SUPPLY ROUTING CIRCUIT

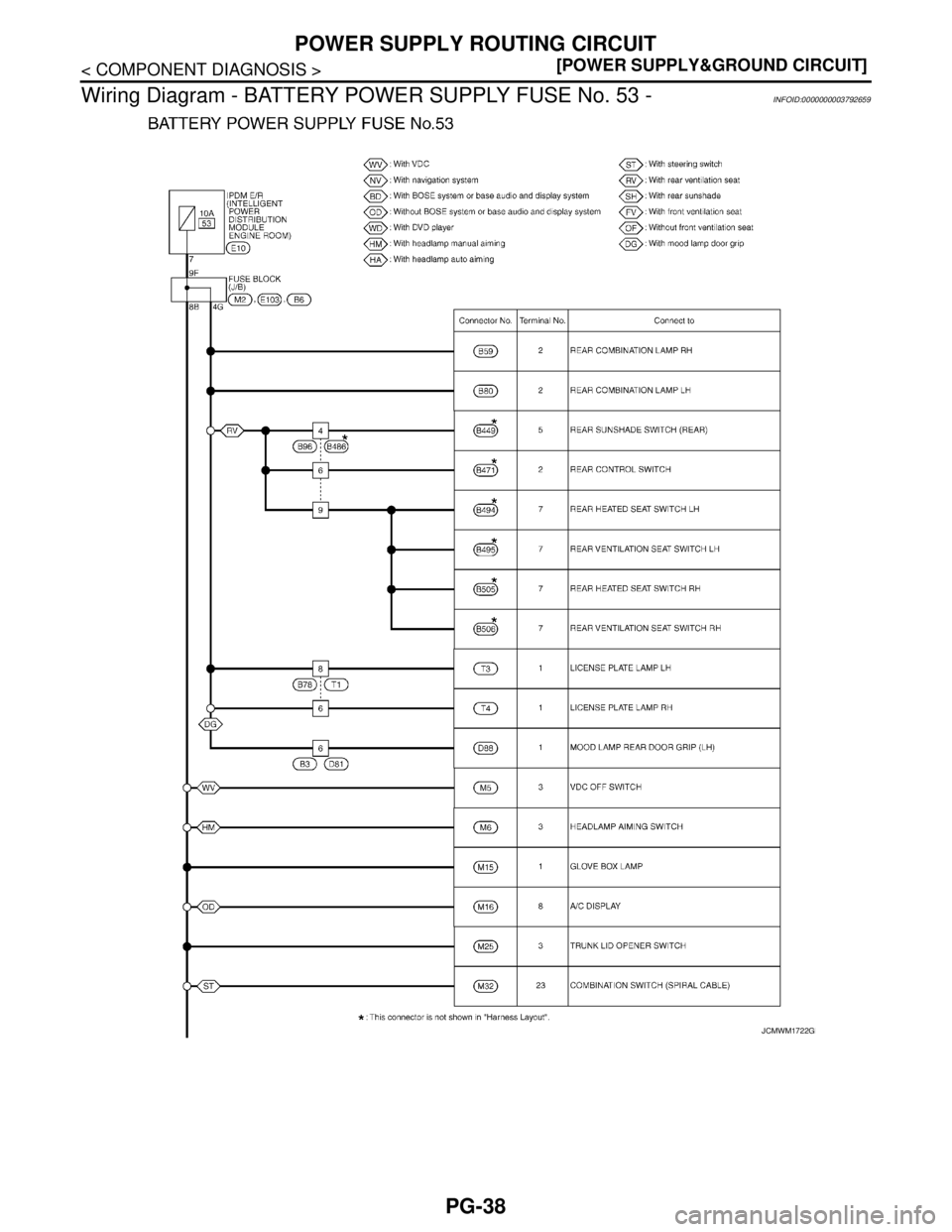

Wiring Diagram - BATTERY POWER SUPPLY FUSE No. 53 -
